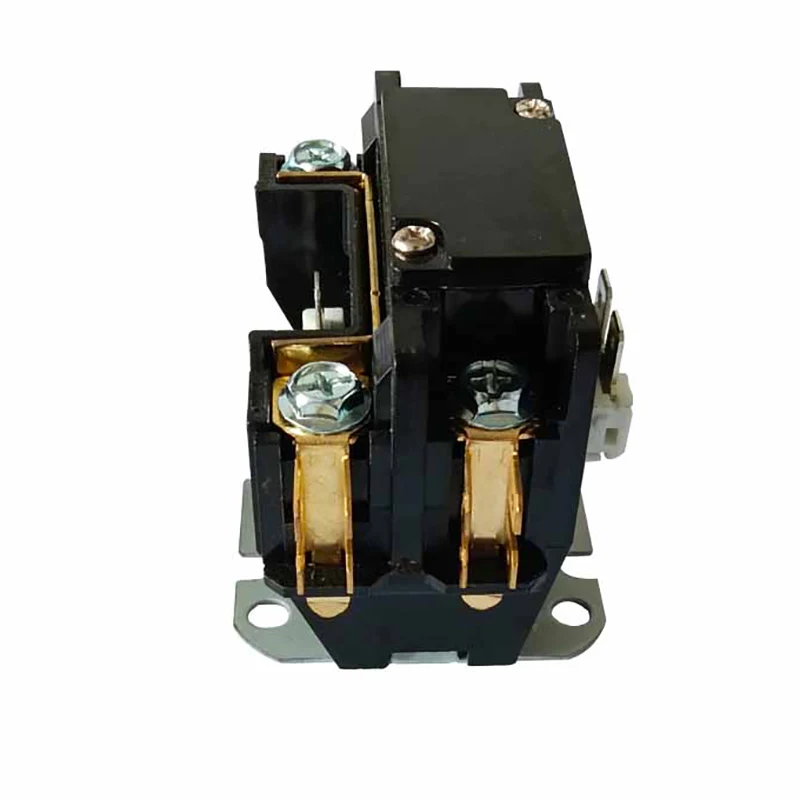

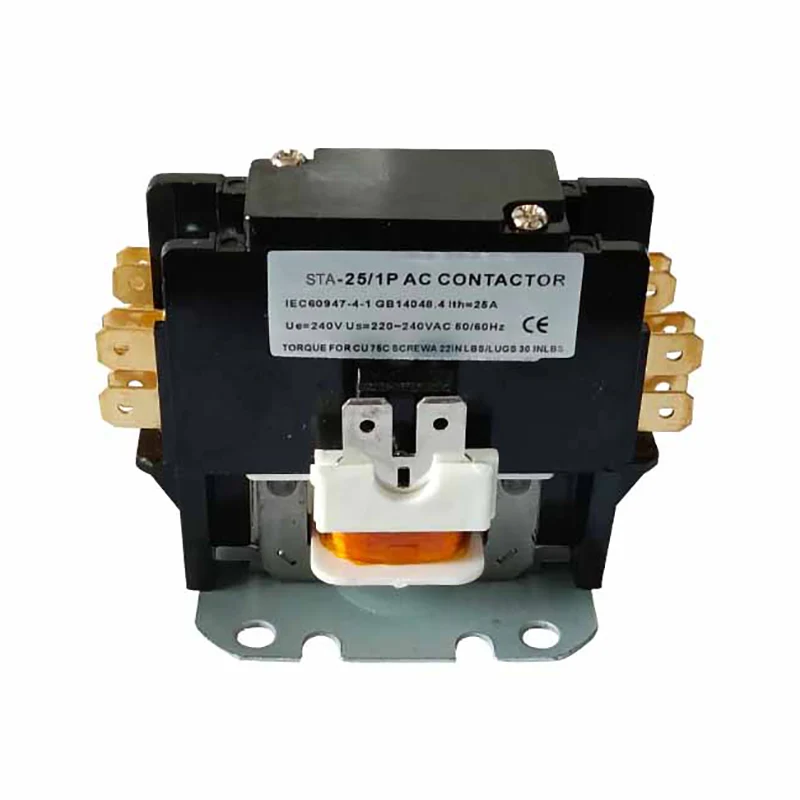

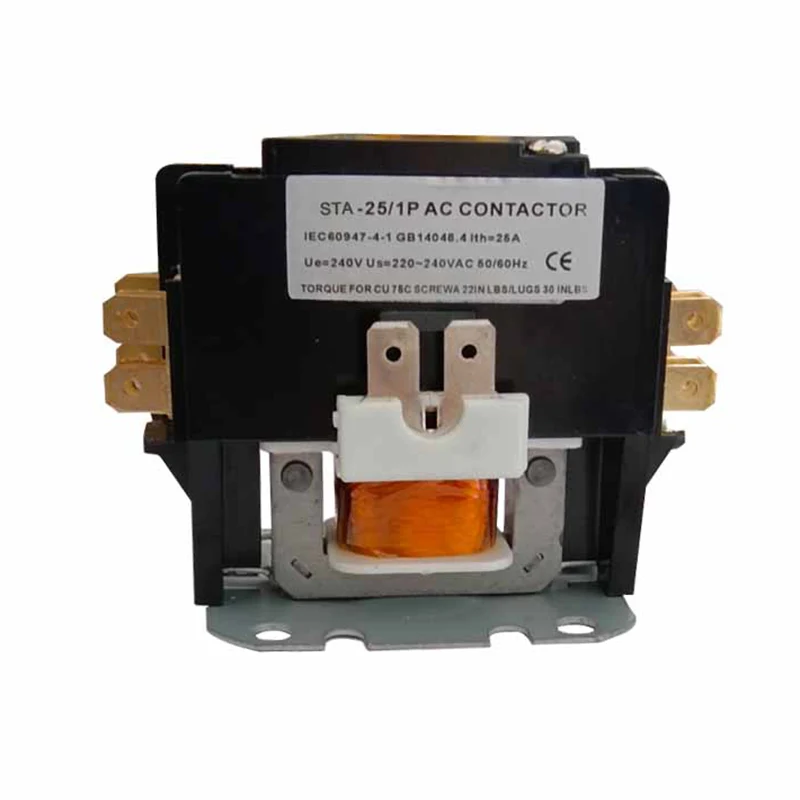

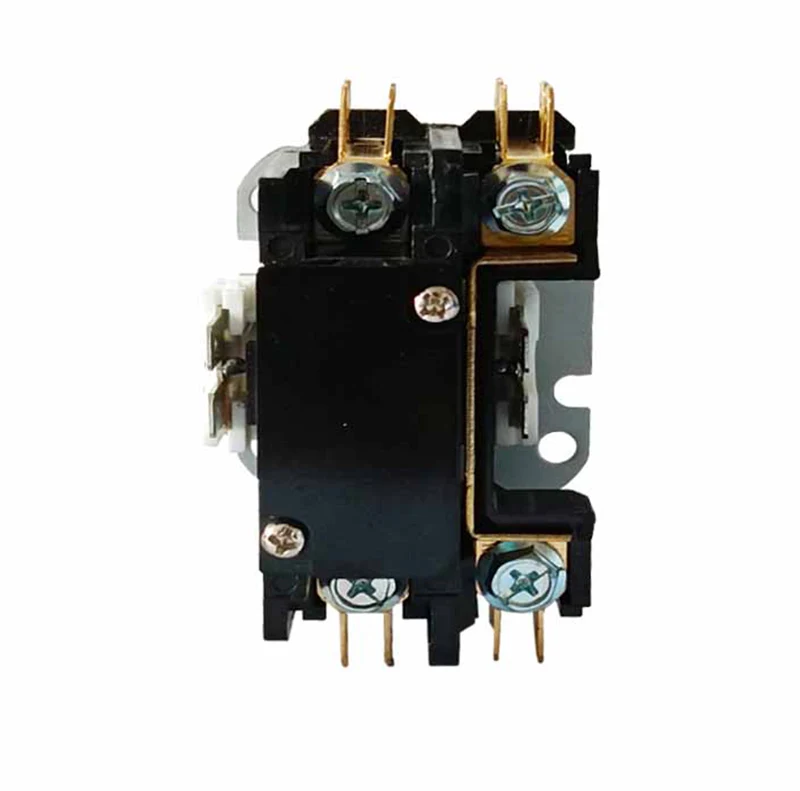

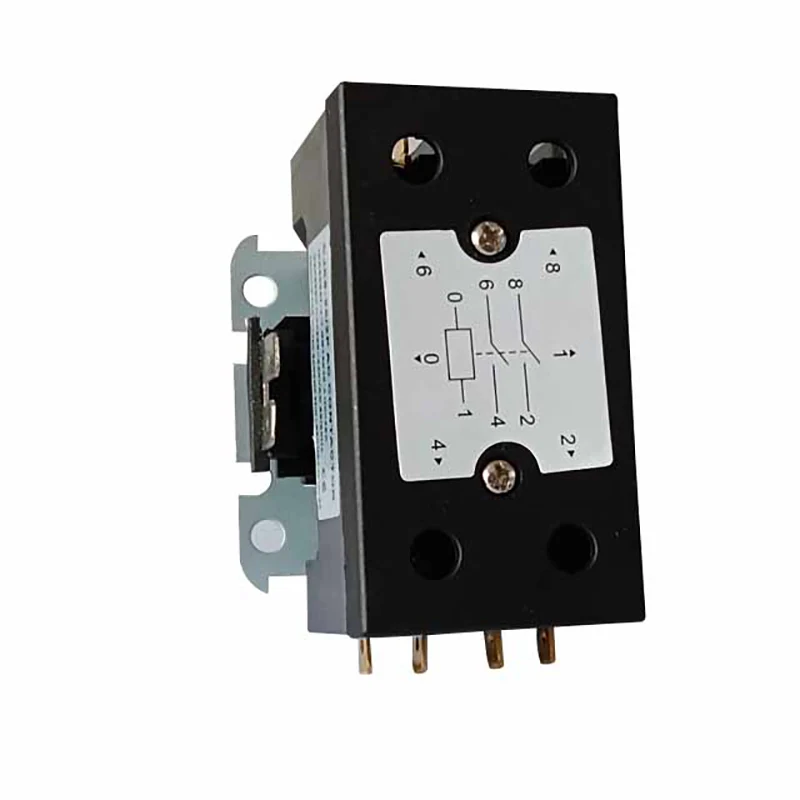

1.5p 25a Air AC Conditioning Contactor
  • 1.5p 25a Air AC Conditioning Contactor1.5p 25a Air AC Conditioning Contactor
  • 1.5p 25a Air AC Conditioning Contactor1.5p 25a Air AC Conditioning Contactor
  • 1.5p 25a Air AC Conditioning Contactor1.5p 25a Air AC Conditioning Contactor
  • 1.5p 25a Air AC Conditioning Contactor1.5p 25a Air AC Conditioning Contactor
  • 1.5p 25a Air AC Conditioning Contactor1.5p 25a Air AC Conditioning Contactor

1.5p 25a Air AC Conditioning Contactor

1,5P 25a Air AC Conditioning Contacten zijn definitief doel AC Contactor zijn ontworpen voor gebruik in koeling, airconditioning en elektrische verwarmingssystemen. Krachtverbindingen kunnen worden gemaakt met ofwel schroefklemmen met snelle verbindingen of nipterminals met snelle verbindingen Ze voldoen aan IEC60947-4-1

Stuur onderzoek

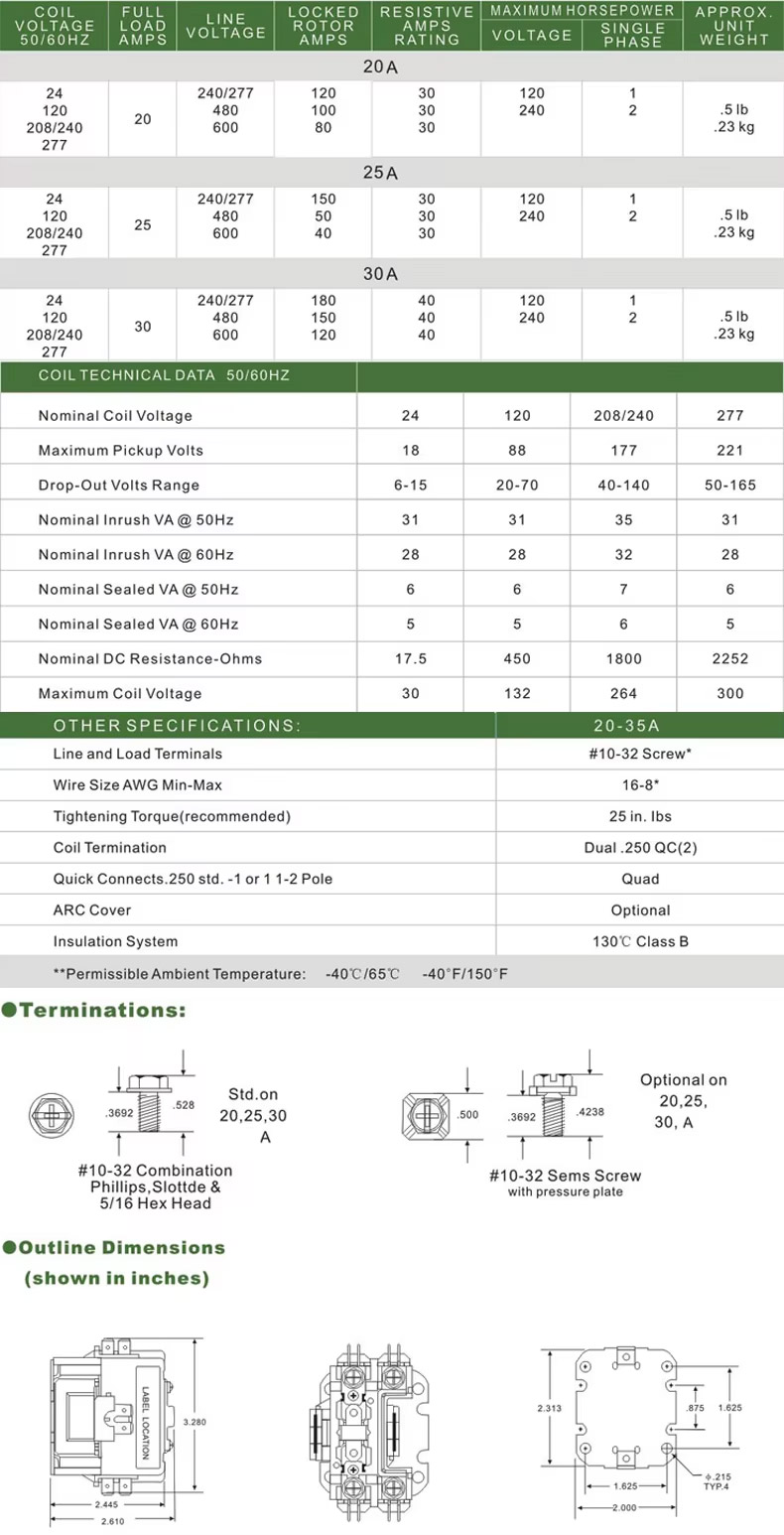

Productomschrijving
Model NO Volle belasting Resistieve versterkers (a) Paalnr. Spoelspanning ( V) Lijnspanning (V) Max HP -
Versterkers (a) 50/60Hz Spanning (V) Enkel Fase Drie Fase
CJX9-20/1 20 30 1 24 240/277 120 1.5 -
CJX9-20/1.5 1.5
CJX9-20/2 2
CJX9-20/3 3 120 480 240/270 3 7.5
CJX9-20/4 4 208/240 600 480/600 - 7.5
CJX9-25/1.5 25 35 1.5 24 240/277 120 2 -
CJX9-25/2 2
CJX9-25/3 3 120 480 240/270 5 7.5
CJX9-25/4 4 208/240 600 480/600 - 15/20
CJX9-30/1.5 30 40 1.5 24 240/277 120 2 -
CJX9-30/2 2 120 480 240/270 5 10
CJX9-30/3 3 208/240 600 480/600 - 15/20
CJX9-30/4 4
CJX9-40/2 40 50 2 24 240/277 120 3 -
CJX9-40/3 40 50 3 120 480 240/270 7.5 10
CJX9-40/4 40 50 4 208/240 600 480/600 - 15/20
CJX9-50/2 50 60 2 24 240/277 120 3 -
CJX9-50/3 50 60 3 120 480 240/270 10 15
CJX9-50/4 50 60 4 208/240 600 480/600 - 25/25
CJX9-60/2 60 70 2 24 240/277 120 5 -
CJX9-60/3 60 740 3 120 480 240/270 10 20
CJX9-60/4 60 70 4 208/240 600 480/600 - 30/30
CJX9-75/2 75 85 2 24 240/277 120 5 -
CJX9-75/3 75 85 3 120 480 240/270 15 25
CJX9-75/4 75 85 4 208/240 600 480/600 - 40/40
CJX9-90/2 90 100 2 24 240/277 120 7.5 -
CJX9-90/3 90 100 3 120 480 240/270 20 30
CJX9-90/4 90 100 4 208/240 600 480/600 - 50/50


Isolerend materiaal

Contactblok en drager zijn van hoge kwaliteit elektrische hars voor thermohardende hars

Temperatuurbereik

-40 ° F tot 150 ° F; -5-+40

Mechanisch leven (geen belasting)

Voldoet aan de standaard UL- en ARI -specificatiesnorm

Elektrische leven

Voldoet aan UL- en ARI -specificaties  Standaard

Gewicht (bij benadering)

9,25 oz

Spoelfrequentie

50/60Hz

Spoelisolatie

Klasse B (130ºC)

Beëindiging

Drukconnector en dubbele 1/4 Q.C

Werken

85% van de nominale spoelvorm; 110% maximaal veilig werken

Plichtscyclus

Continu


Werkingsprincipe

Wanneer de spoel van de 1,5P 25A Air AC -conditionerende contactor wordt bekrachtigd, wordt de ijzeren kern magnetisch en trekt het contactsysteem aan om te sluiten, waardoor de elektrische belasting wordt verbonden met de stroombron. Wanneer de spoel is ontworpen, verliest de ijzeren kern zijn magnetisme en wordt het contactsysteem gescheiden door een veer, waardoor de belasting wordt losgekoppeld van de voedingsbron. Op deze manier maakt de contactor de afstandsbediening van de elektrische belasting mogelijk.


Duidelijke Doelcontactor -applicatie:

• CJX9 (of STA) serie Aircondition AC Contactor is voornamelijk van toepassing op een lijn van AC 50Hz of 60Hz, nominale isolatiespanning is 240V en beoordeelde werkstroom tot 60A, gebruikt om de lijn te sluiten of uit te schakelen

• Airconditioner Contactors zijn definitief doel AC -contactor zijn ontworpen voor gebruik bij koeling, airconditioning en elektrische verwarmingssystemen.

• Uitschakelingsverbindingen kunnen worden gemaakt met schroefklemmen met snelle verbindingen of nipterminals met snelle verbindingen

• Ze voldoen aan IEC60947-4-1



Structuur en kenmerken

Structuur:

Elektromagnetisch systeem: inclusief spoel, kern en andere componenten, gebruikt om magnetische flux te genereren om de opening en sluiting van het contactsysteem te stimuleren.

Contactsysteem: inclusief hoofdcontact en hulpcontact, het hoofdcontact wordt gebruikt om een ​​hoge stroom te dragen en wordt het hulpcontact gebruikt om de transmissie en feedback van het controlesignaal te realiseren.

Boogd blikkende apparaat: gebruikt om de gegenereerde boog te doven wanneer het contact wordt losgekoppeld om het contact tegen schade te beschermen.

Shell: Wordt gebruikt om de interne componenten te beschermen tegen de externe omgeving, terwijl ze warmtedissipatie bieden.


Functies:

Met een goed gedefinieerd doel en specifiek ontwerp voor specifieke stroomsystemen en laadtypen.

Het contactsysteem wordt vervaardigd van materialen van hoge kwaliteit met een goede elektrische geleidbaarheid en slijtvastheid.

Het elektromagnetische systeem heeft voldoende zuigkracht om de contacten betrouwbaar te betrekken en vrij te geven.

Het duifinrichting van de boog kan de boog effectief doven en de contacten beschermen tegen schade.

De schaal is redelijk ontworpen met voldoende sterkte en warmtedissipatieprestaties.


1.5P 25A Air AC Conditioning Contactor 1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor
