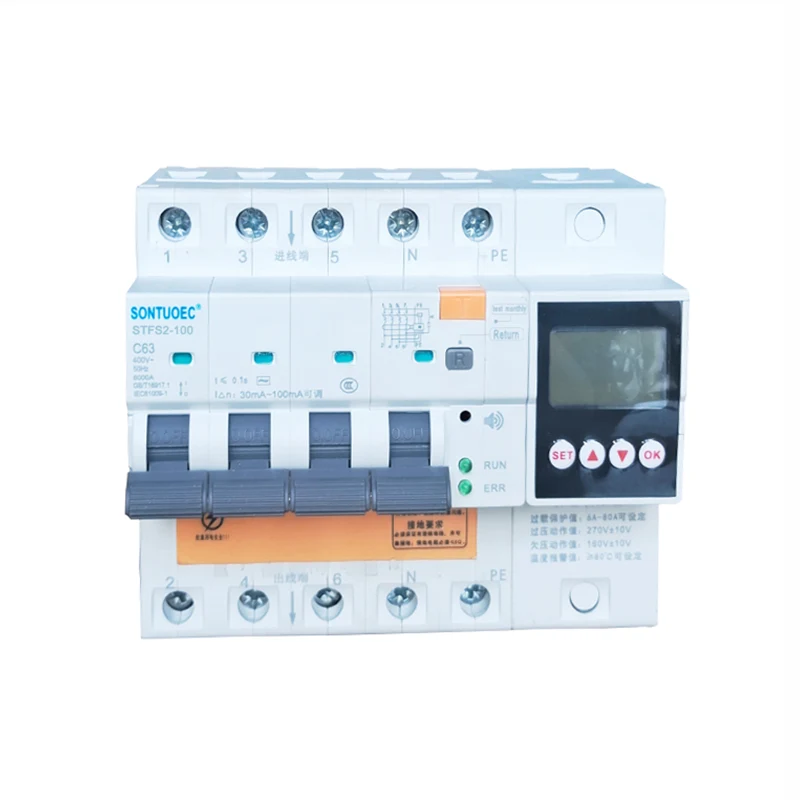

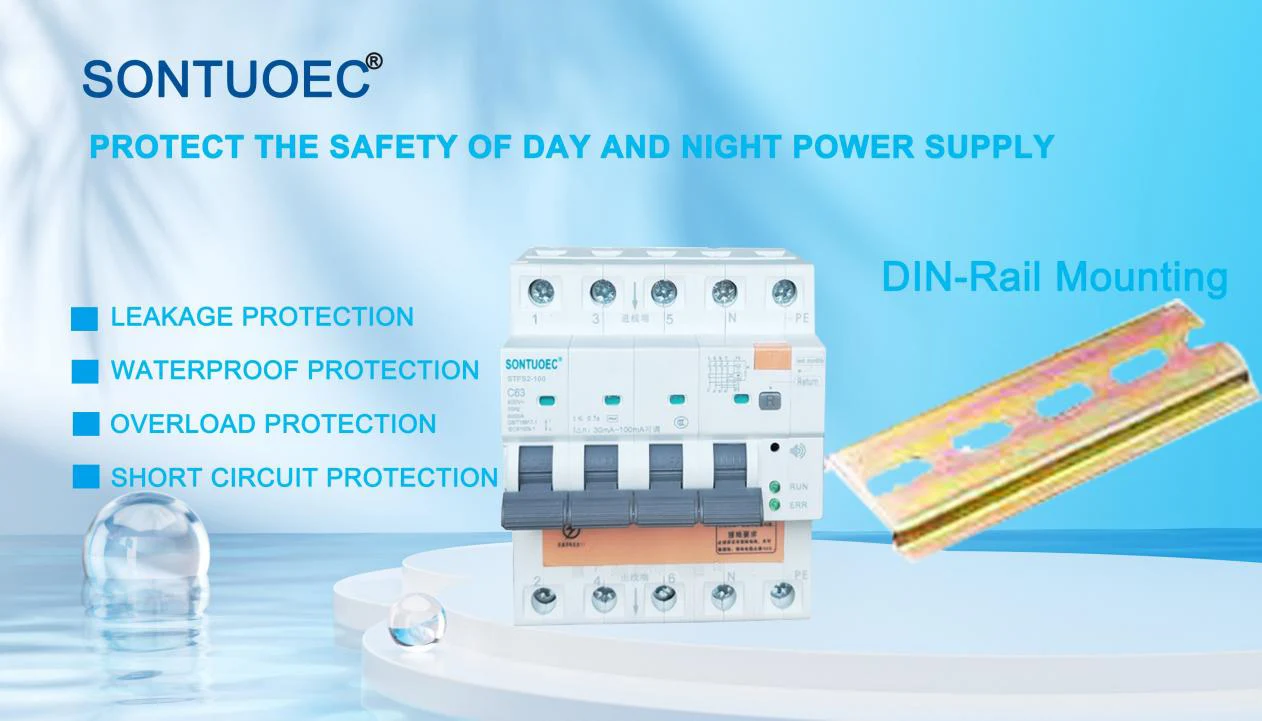

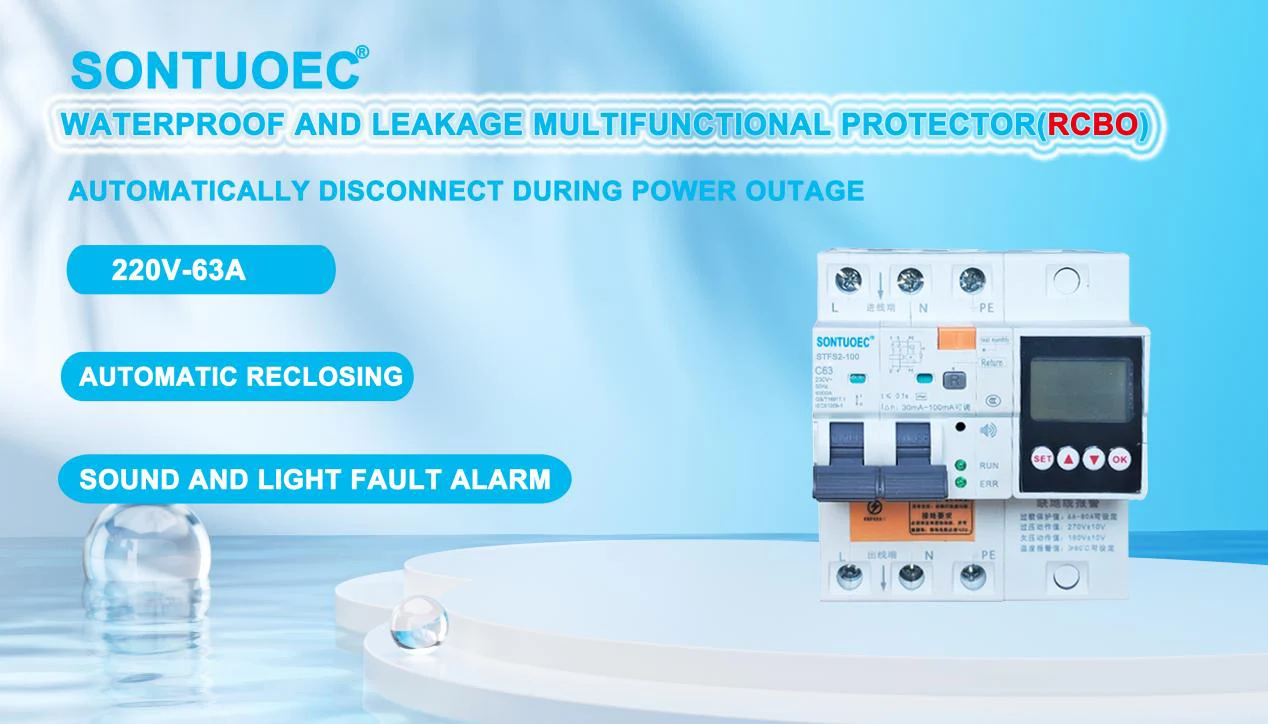

100A 2p 4p multifunctionele aardlekschakelaar

STSF2-100 100A 2p 4p Multifunctionele aardlekschakelaar is geschikt voor AC 50/60Hz, nominaal in een circuit met een spanning van 230V-400V en een nominale stroom van 100A, wanneer een persoon wordt geëlektrocuteerd of het elektriciteitsnet lekt. Wanneer de lekkage, overspanning en onderspanning de ingestelde waarden bereiken, kan de aardlekschakelaar snel in zeer korte tijd werken en de stroomvoorziening snel afsluiten. Wanneer de bewakingstemperatuur van de aardlekschakelaar de ingestelde waarde bereikt, is de bewakingsaardedraad niet aangesloten. Wanneer het product is aangesloten, geeft het een alarmgeluid af om de veiligheid van personeel en elektrische apparatuur te beschermen en te voorkomen Voorkom schade aan apparatuur veroorzaakt door overspanning in het elektriciteitsnet. Heeft overbelasting, kortsluiting, lekkage, overspanning Onderspannings- en overtemperatuurbeveiligingsfuncties kunnen ook worden gebruikt om elektrische apparaten onder normale omstandigheden met tussenpozen in en uit te schakelen Verlichtingscircuits, vooral geschikt voor industriële en commerciële lichtdistributiesystemen. Het product heeft een klein volume, een compacte structuur en een betere kosteneffectiviteit dan andere vergelijkbare producten. Het heeft een mooie uitstraling, Het hoge breekvermogen maakt het een goede keuze voor de stroomdistributie in huishoudens. Dit product voldoet aan de normen GB/T 16917.1 en IEC 61009-1 en is CE-gecertificeerd.

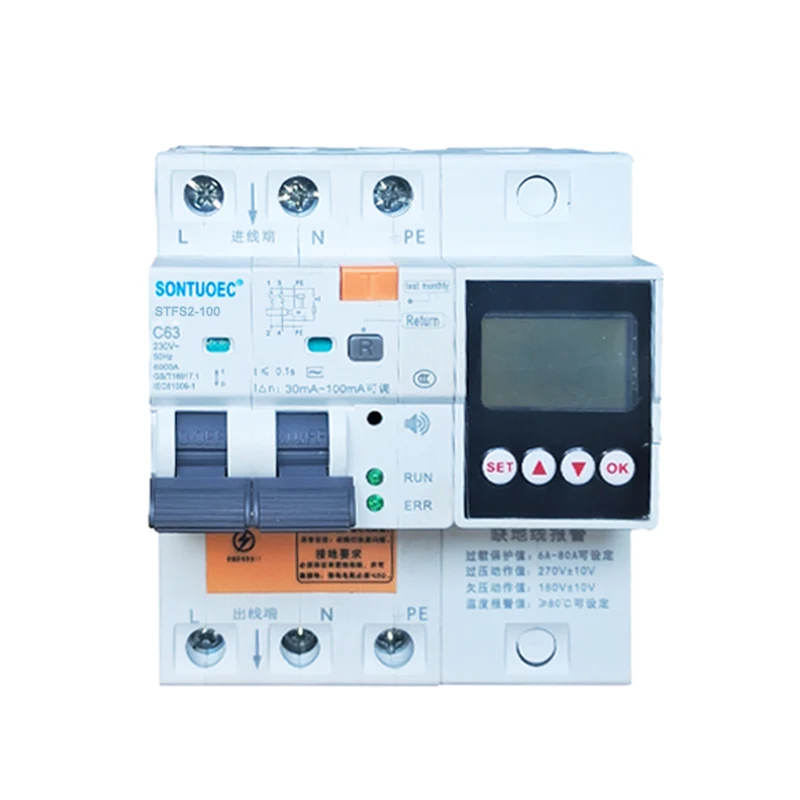

Model:STFS2-100

Stuur onderzoek

Productomschrijving

Model	STFS2-100 Elektronisch type
Residuele stroomkarakteristieken	AC
Standaard	IEC/EN 61009-1
Nominale gevoeligheidl△n	0,03,0,1,0,3
Paal nr	Paal: 1P+N+PE; 3P+N+PE
Nominale stroom (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Nominale spanning (V)	240/415V;230/400V
Nominale reststroom	10 ma, 30 ma, 100 ma, 300 ma, 500 ma
Nominale voorwaardelijke resterende kortsluiting actueel	6KA
Elektro-machanisch uithoudingsvermogen	meer dan 4000 cycli

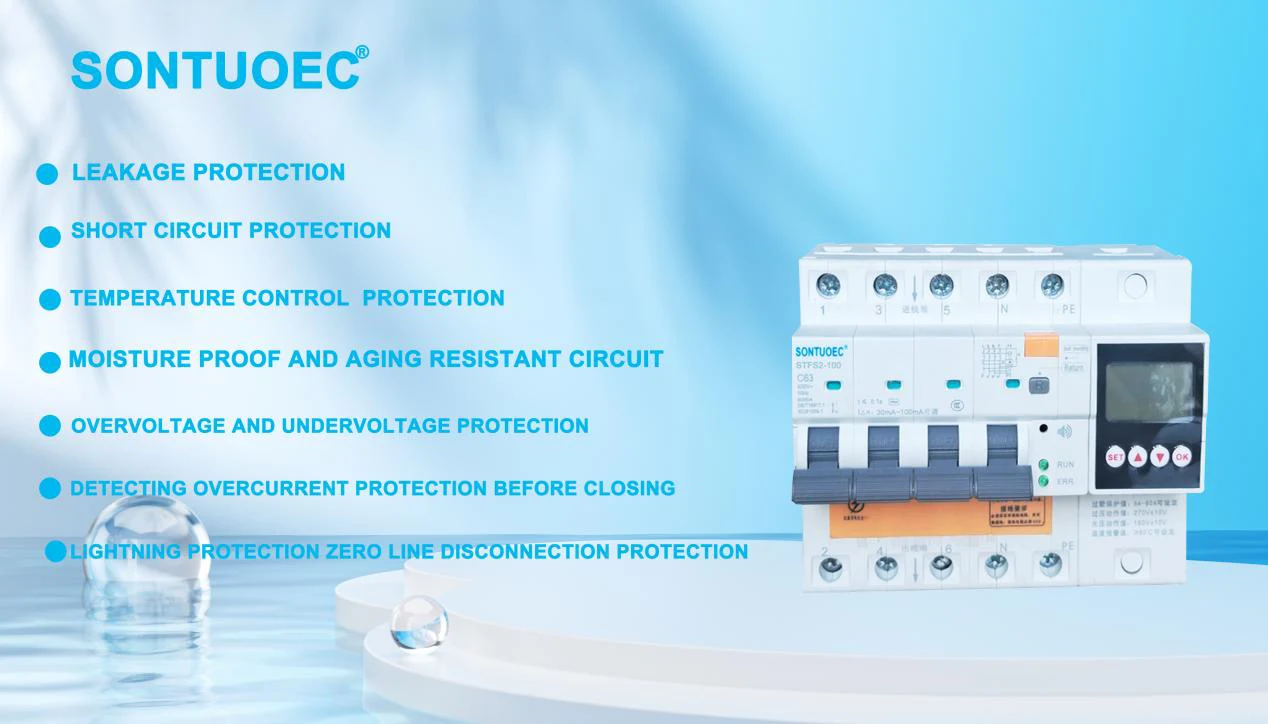

FUNCTIE:	bescherming tegen lekkage, Overbelastingsstroom beschermen, kortsluitbeveiliging, onder spanningsbeveiliging, bescherming tegen overspanning, Nominale stroom/spanning instelbaar, Temperatuurbescherming, Alarm voor binnendringend water enzovoort.

OMGEVINGSLUCHTTEMPERATUUR:

1. De omgevingsluchttemperatuur mag niet lager zijn dan -5 °C, niet hoger dan +40 °C, en de dagelijkse gemiddelde waarde mag niet hoger zijn dan +35 °C.

2. Hoogte: De hoogte van de installatielocatie mag niet groter zijn dan 2000 meter.

3. Atmosferische omstandigheden

De lucht is schoon en bij een maximale temperatuur van +40 ° C is de relatieve luchtvochtigheid niet hoog, meer dan 50%. Een hogere relatieve vochtigheid is toegestaan bij lagere temperaturen, zoals bij +20 C,

De relatieve luchtvochtigheid mag niet hoger zijn dan 90%. Vanwege incidentele matige condensatie veroorzaakt door temperatuurveranderingen, moet aandacht worden besteed aan het nemen van passende maatregelen.

4. Installatiecategorie Installatiecategorieën zijn lI en III

Stroom en aantal polen

100A: Dit geeft aan dat de RCBO een vermogen van 100 ampère heeft. De stroomwaarde is de maximale stroomwaarde die de stroomonderbreker continu kan transporteren zonder oververhitting of schade te veroorzaken.

2p, 4p: De “p” staat hier voor het aantal polen, d.w.z. het aantal circuitfasen waarop de stroomonderbreker kan worden aangesloten. 2p betekent dat de stroomonderbreker kan worden aangesloten op twee circuitfasen (meestal Fire en Zero), terwijl 4p betekent dat deze kan worden aangesloten op vier circuitfasen (meestal driefasige Fire en Zero).

Multifunctioneel

Multifunctioneel geeft aan dat deze 100A 2p 4p Multifunctionele aardlekschakelaar is voorzien van diverse beveiligingsfuncties. Naast de basisbescherming tegen overbelasting en kortsluiting, kan het ook lekbescherming, onderspanningsbeveiliging, overspanningsbeveiliging, enzovoort bieden. temperatuurbescherming, alarm tegen binnendringend water, instelbare stroom en spanning. Dankzij deze beveiligingen kan de RCBO een uitgebreidere bescherming bieden voor circuits en apparatuur.

100A 2p 4p Multifunctional RCBO

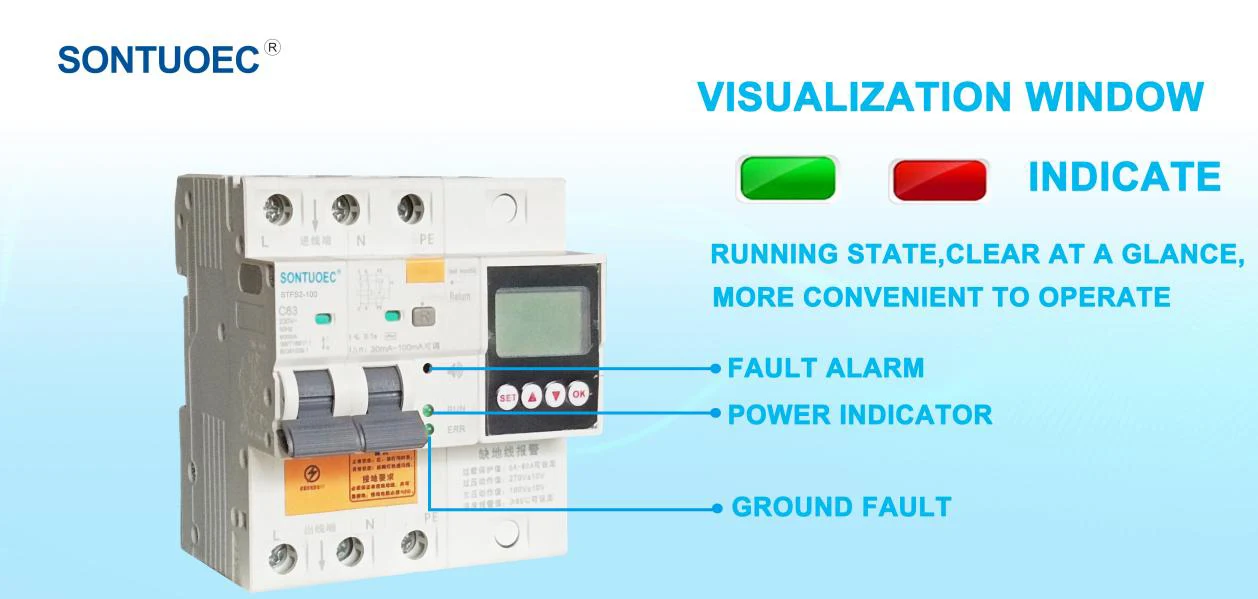

Waarschuwing!

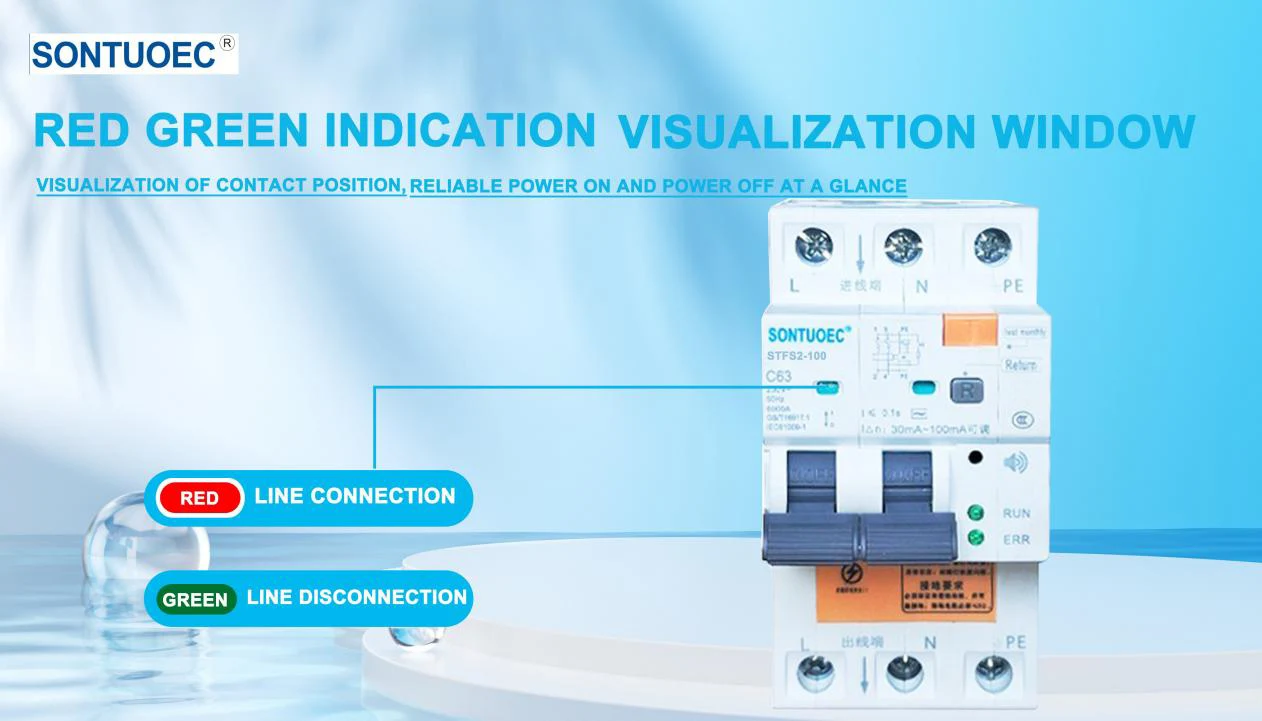

Waarschuwing normale toestand: groen licht aan;

Abnormale toestand: Het licht is uit

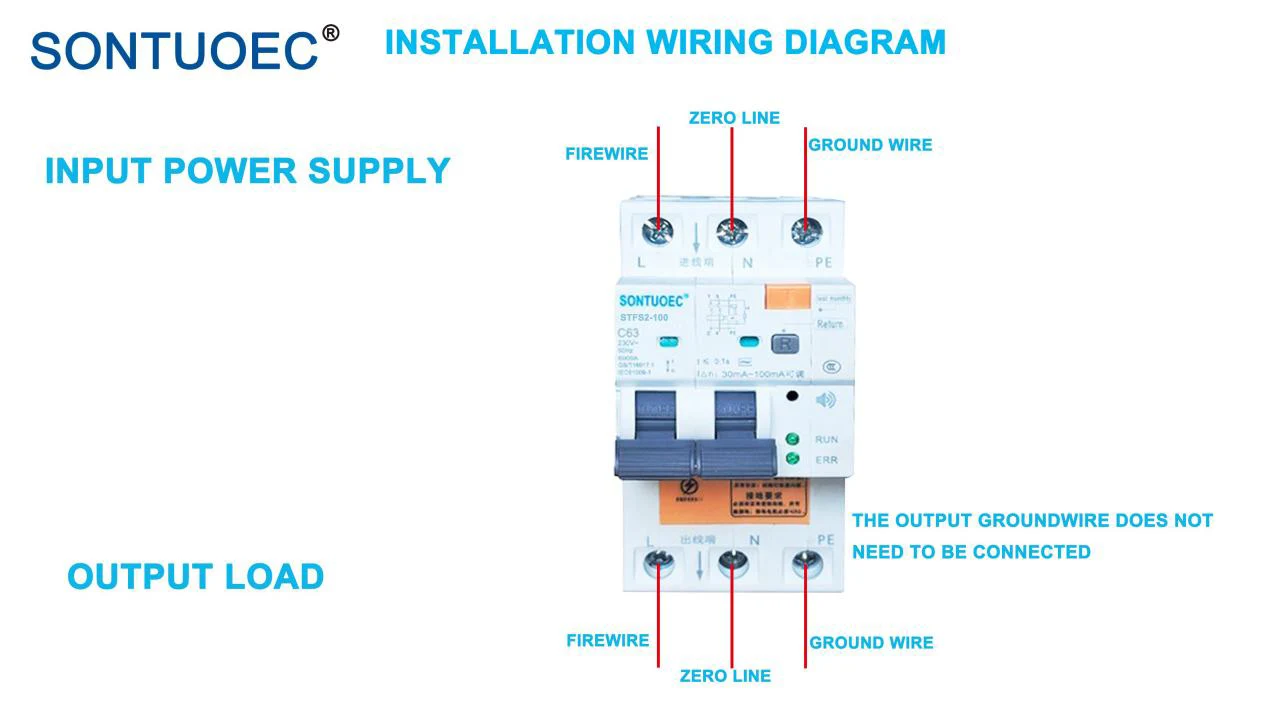

Aardingsvereisten:

Het is noodzakelijk om ervoor te zorgen dat er een inkomende aarddraad en een aardingsdraad zijn, en de aardingsweerstand moet s 5Q zijn!

Toepassingsscenario

Omdat RCBO een verscheidenheid aan beveiligingsfuncties heeft, wordt deze vaak gebruikt in circuits die persoonlijke veiligheid vereisen, zoals elektrische circuits voor verlichting, zwakke stroom en elektrische apparaten in huizen en openbare plaatsen. Deze plaatsen worden vaak gekenmerkt door water en vocht, wat gemakkelijk lekkage-ongelukken kan veroorzaken. Bovendien kan RCBO ook worden gebruikt in industriële elektrische systemen waarbij menselijke veiligheid een voorwaarde is, zoals perifere lichtregelcircuits, radarsystemen en geologische onderzoeksinstrumenten.
