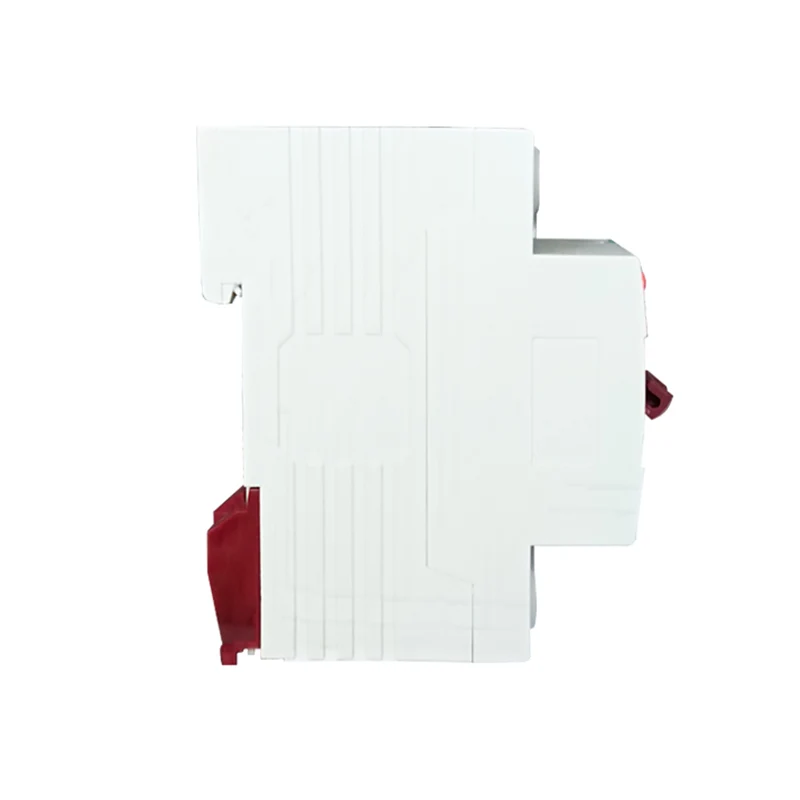

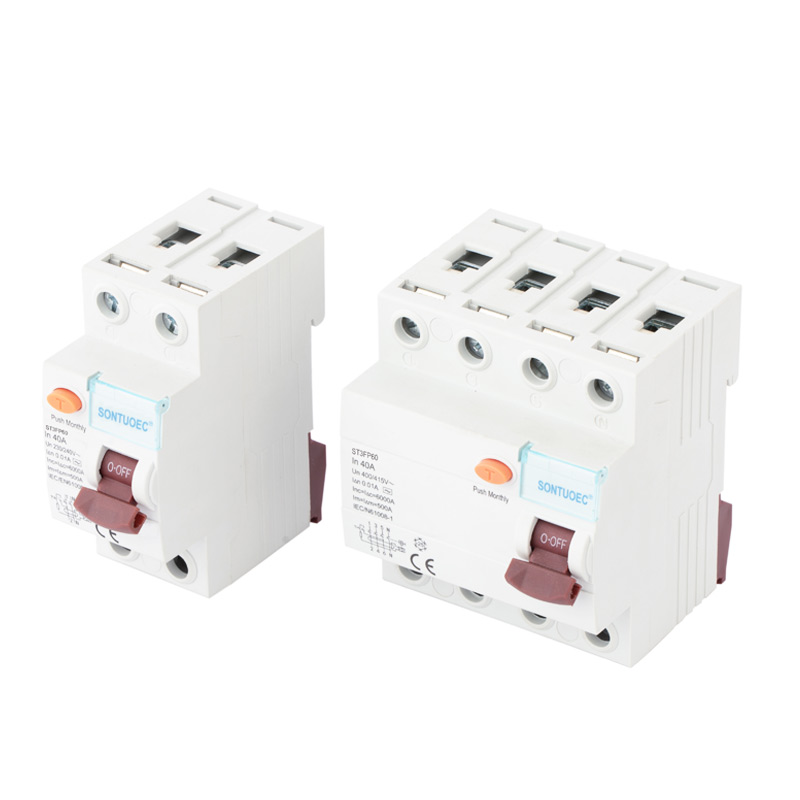

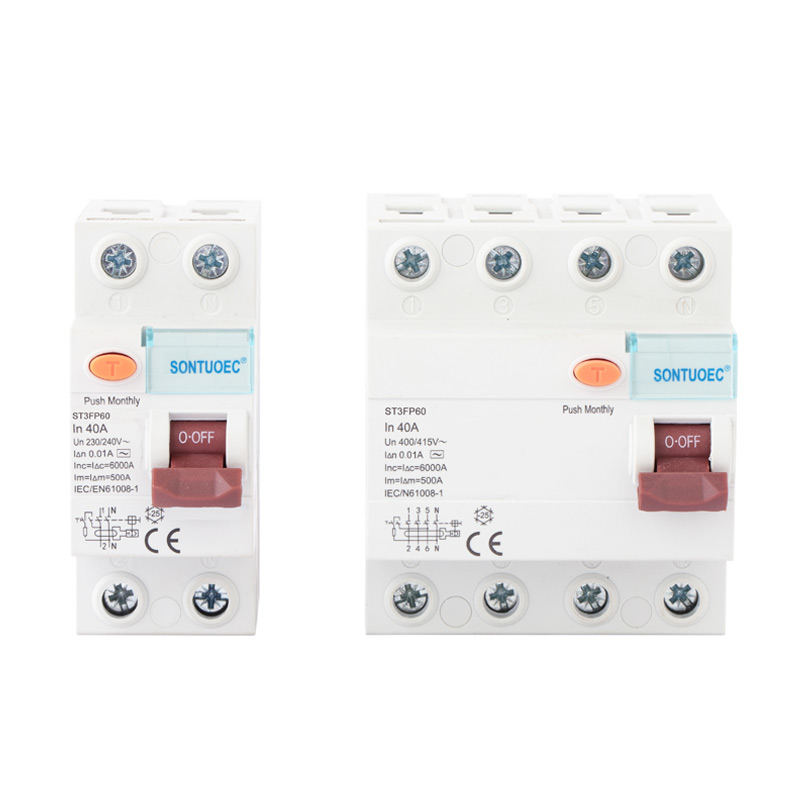

4p 40a/10ma reststroomstroomonderbreker

De 4P 40A/10MA-reststroomstroomonderbreker is een reststroomstroomonderbreker met 4 polen (d.w.z. 3-fasen brand- en nul draden) die wordt beoordeeld bij 40 ampère en in staat is om automatisch het circuit af te snijden wanneer de reststroom in het circuit wordt gedetecteerd om op of boven 10 milliamp te zijn. Het apparaat wordt voornamelijk gebruikt om elektrische branden en elektrocutie -ongevallen te voorkomen en om de veiligheid van persoonlijke en apparatuur te beschermen.

Model:ST3FP60

Stuur onderzoek

Productomschrijving

Model:	ST3FP60
STANDAARD	IEC61008-1
Resterende huidige kenmerken:	En, en
Paalnr.:	2p, 4p
Nominale stroom:	16a, 25a, 32a, 40a, 63a;
Nominale spanning:	230/400V AC
Nominale frequentie:	50/60Hz
Rated Residual Operational Stroom IAN:	10 mA, 30 mA, 100 mA, 300MA, 500MA
Rated Rest Resterende niet-operationele stroom I ANO:	≤0,5iδn
Nominale voorwaardelijke kortsluitstroom Current Inc:	6000A
Nominale voorwaardelijke rest kortsluiting huidige iδc:	6000A
TRIPPENDE DUUR:	Onmiddellijke trippen ≤0,1sec
Reststruikbare stroombereik:	0,5iAn ~ iΔN
Elektromechanisch uithoudingsvermogen:	4000 cycli
Bevestigingskoppel:	2.0 nm

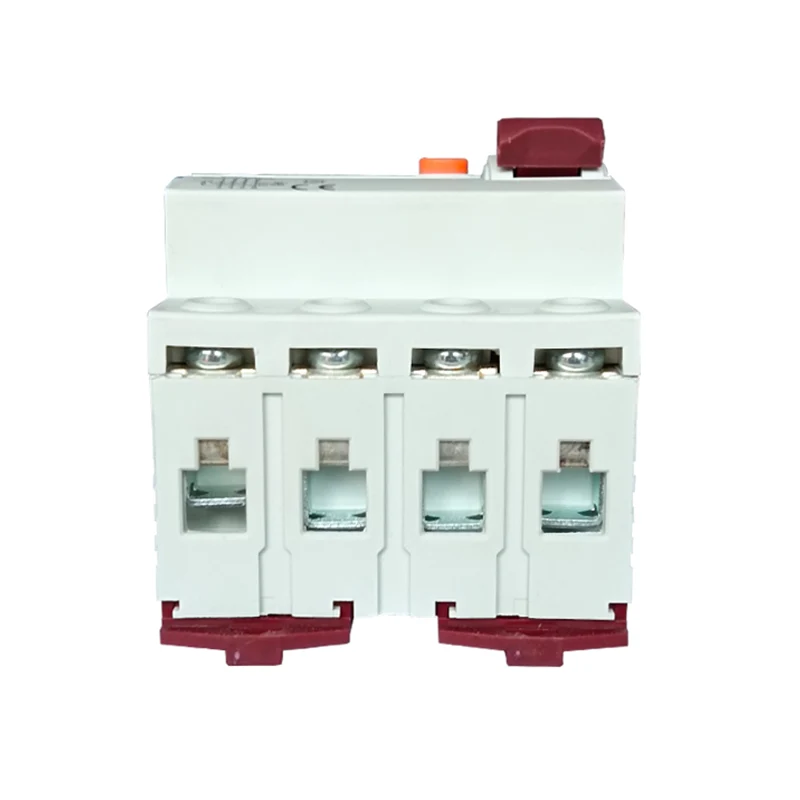

Verbindingsterminal:	Schroefaansluitpilaarterminal met klem
Installatie:	35 mm din rail montage

Werkingsprincipe

Het werkingsprincipe van deze stroomonderbreker is gebaseerd op het huidige balansprincipe. Onder normale omstandigheden moeten de stromen die binnenkomen en het circuit verlaten gelijk zijn in een lijn die door een belasting gaat. Wanneer er echter een isolatiebuur in de lijn is of wanneer een mens in contact komt met het circuit, kan dit leiden tot stroomlekkage, waardoor de stromen in en uit het circuit onevenwichtig zijn. Op dit punt zal de stroomtransformator in de stroomonderbreker deze onevenwichtige stroom detecteren en omzetten in een elektrisch signaal. Het elektronische circuit zal dit signaal versterken, vergelijken en verwerken, en wanneer het signaal een vooraf ingestelde drempel bereikt, d.w.z. wanneer de reststroom 10 milliamp bereikt of overschrijdt, snijdt de stroomonderbreker snel het circuit af.

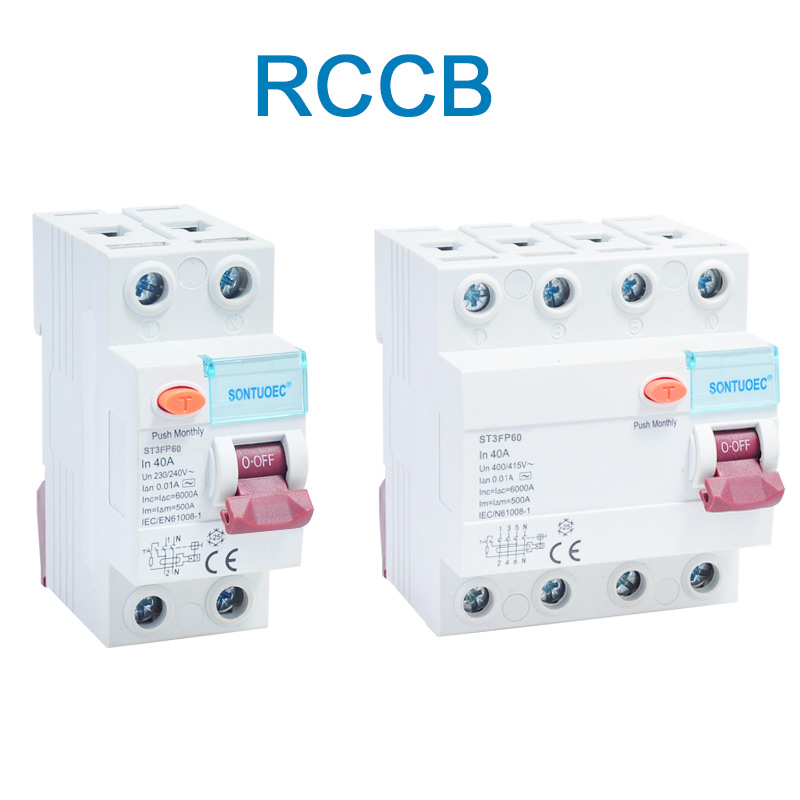

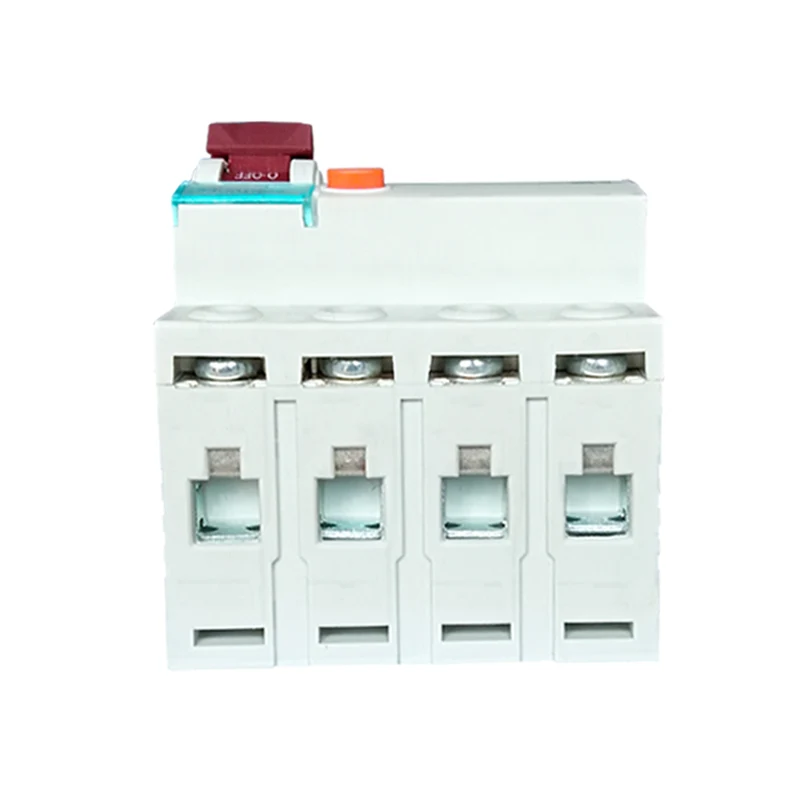

4P 40A/10mA Residual Current Circuit Breaker

Hoofdkenmerken

Hoge gevoeligheid: in staat om kleine lekstroom (10 mA) te detecteren en het circuit op tijd af te snijden om elektrische branden en ongevallen met elektrische schok te voorkomen.

Snelle reactie: zodra de lekstroom is gedetecteerd, snijdt de stroomonderbreker het circuit in een zeer korte tijd af (meestal binnen tientallen milliseconden).

Veelzijdigheid: naast de basisfunctie voor lekbescherming, kan de stroomonderbreker ook overbelasting en kortsluitbeveiligingsfuncties hebben.

Gemakkelijk te installeren en te onderhouden: het neemt meestal gemoduleerd ontwerp aan, wat gemakkelijk te installeren en te ontmantelen is. Ondertussen maakt de eenvoudige interne structuur het gemakkelijk te onderhouden en te herzien.
