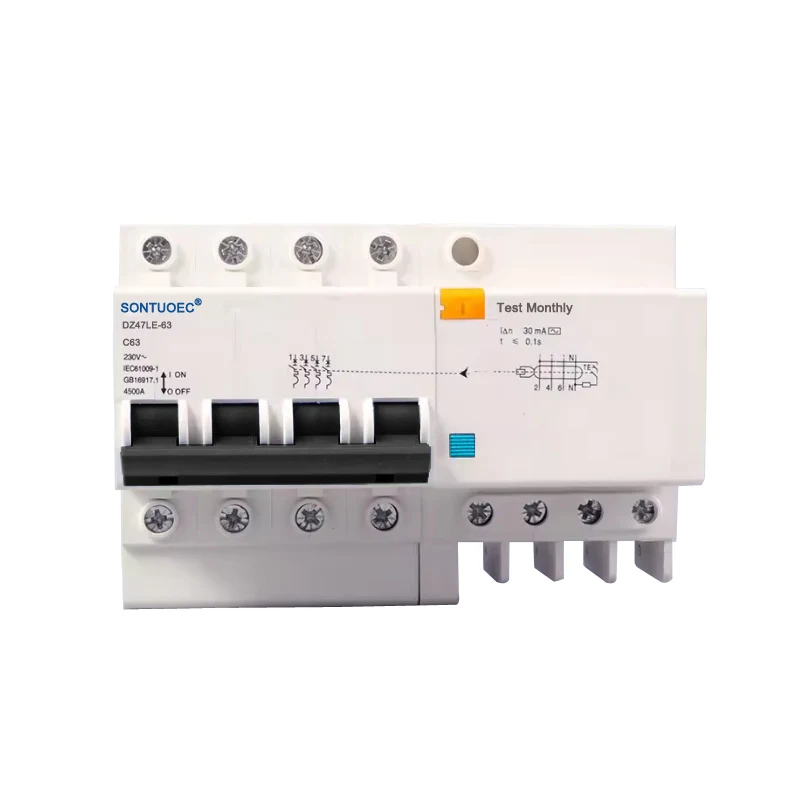

4P RCBO AC-type

Het 4P RCBO AC Type is een 4-polige stroomonderbreker die reststroombeveiliging en overstroombeveiligingsfuncties combineert, speciaal ontworpen voor wisselstroomcircuits (AC). Het kan de stroomtoevoer automatisch onderbreken wanneer er reststroom (d.w.z. lekstroom) in het circuit wordt gedetecteerd om elektrische branden en persoonlijke elektrische schokken te voorkomen. Tegelijkertijd heeft het ook een overstroombeveiligingsfunctie die de stroomvoorziening automatisch kan onderbreken in geval van overbelasting of kortsluiting in het circuit om de veiligheid van het circuit en de apparatuur te beschermen.

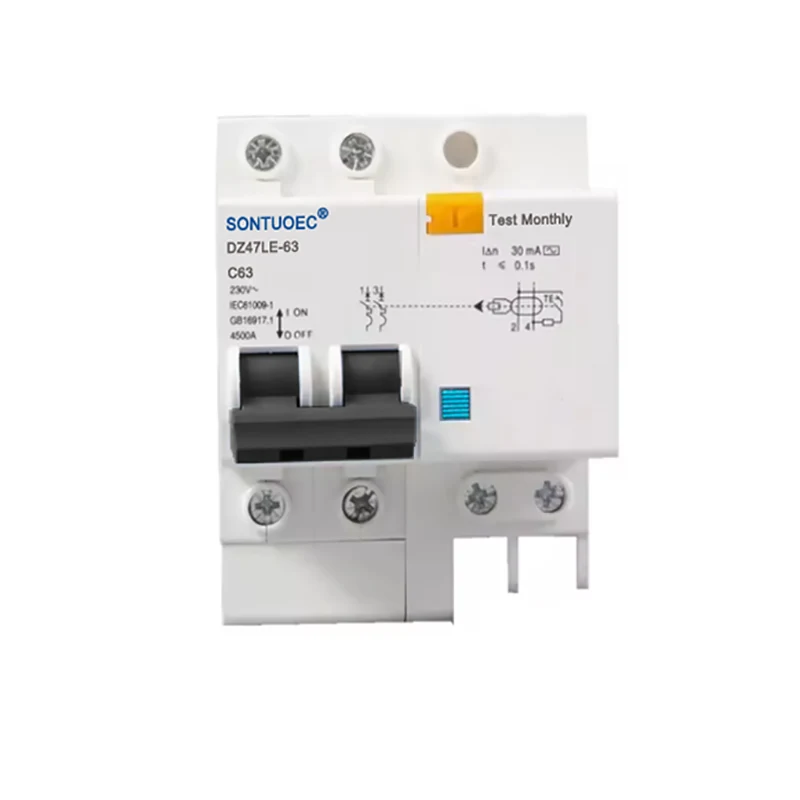

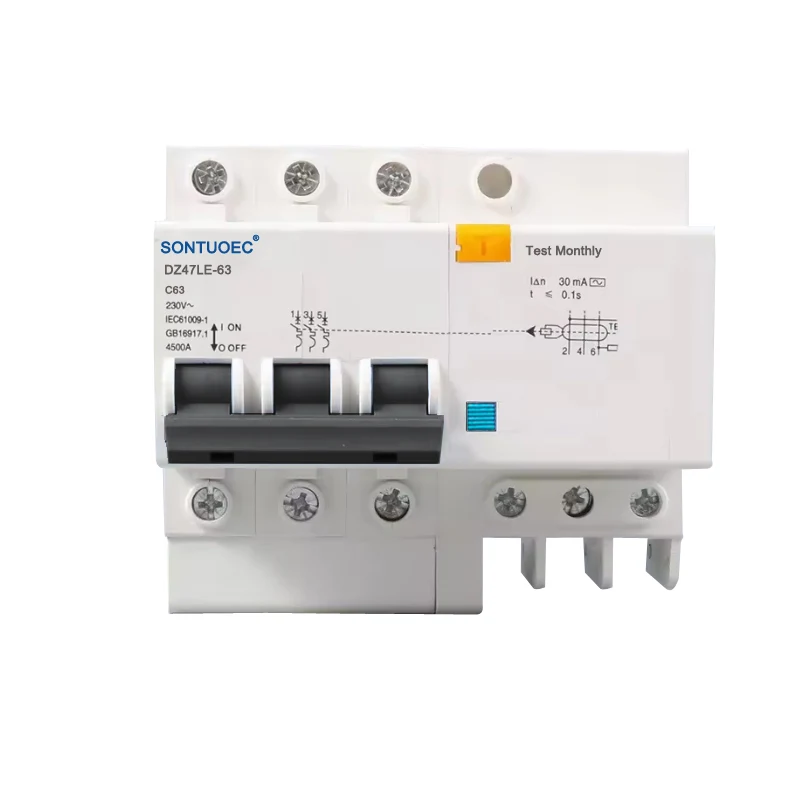

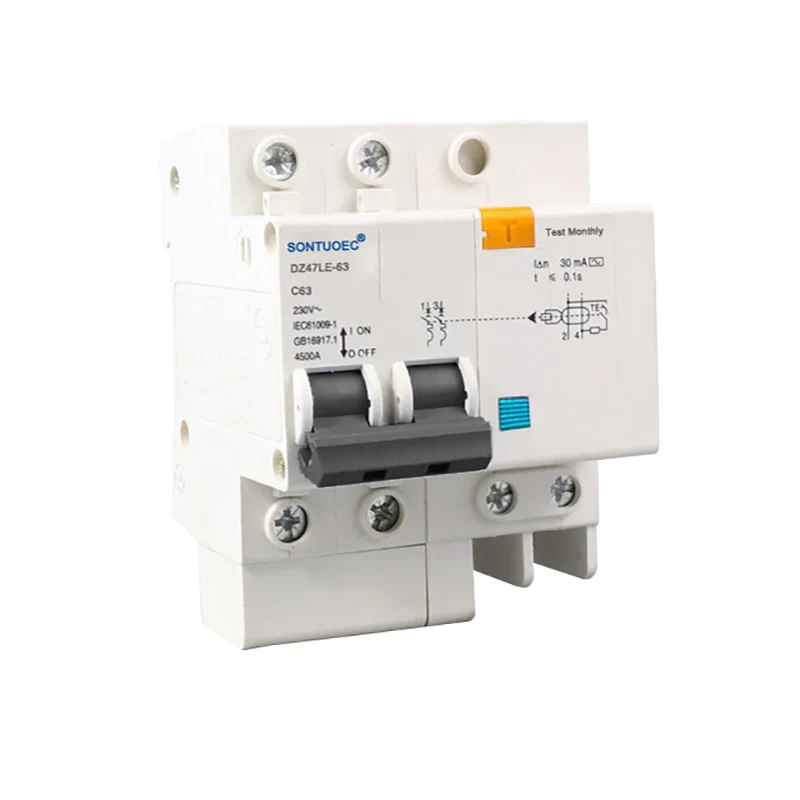

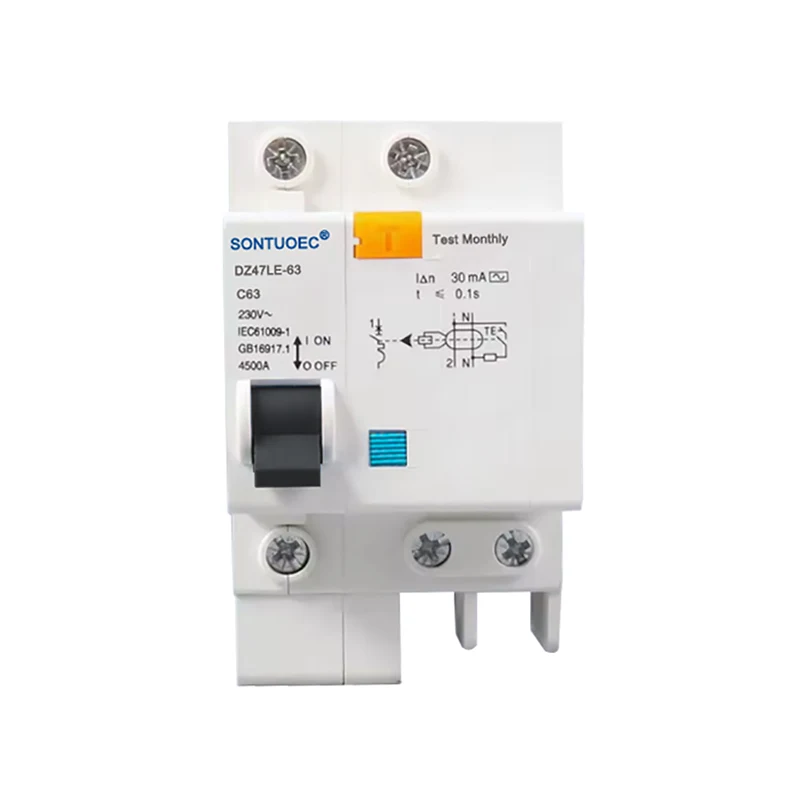

Model:DZ47LE-63

Stuur onderzoek

Productomschrijving

naam	Residuele stroomonderbreker met overstroombeveiliging
functies	bescherming tegen overbelasting/kortsluiting/lekkage
Paal nr	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Brekende capaciteit	3kA,4,5KA,6KA
Nominale stroom (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Nominale resterende bedrijfsstroom:	10mA,30mA,100mA,300mA,500mA
Nominale spanning (V)	240/415v
installatie	type din-rail
standaard	IEC61009-1, GB16917-1
certificering	CE

Werkingsprincipe

Het werkingsprincipe van het 4P RCBO AC-type is gebaseerd op de vectorsom van stromen en op elektromagnetische principes. Wanneer de stromen in het circuit op de branddraden (L) en nuldraden (N) niet even groot zijn, is de vectorsom van de stromen in de primaire zijde van het transformatorcircuit niet nul, wat een geïnduceerde spanning genereert in de secundaire zijspoel. Deze geïnduceerde spanning wordt toegevoegd aan het elektromagnetische relais, waardoor een excitatiestroom wordt gegenereerd die een omgekeerde demagnetiserende kracht creëert. Wanneer de foutstroom de bedrijfsstroomwaarde van de RCBO bereikt, zal deze omgekeerde demagnetiserende kracht ervoor zorgen dat het anker in het elektromagnetische relais loskomt van het juk, waardoor het bedieningsmechanisme in actie komt en het foutstroomcircuit wordt uitgeschakeld.

De elektronische aardlekschakelaar uit de DZ47LE-63-serie is geschikt voor eenfasige residentiële circuits van AC 50Hz/60Hz, nominale spanning 230V en nominale stroom 6A ~ 63A; 400V voor driefasig circuit van AC 50Hz/60Hz. Het kan het circuit beschermen tegen overbelasting en kortsluiting. Dit product heeft de voordelen van een klein volume, een hoog breekvermogen, stroomdraad en nullijn worden tegelijkertijd afgesneden, waardoor de persoon ook wordt beschermd tegen elektrische lekschokken in het geval van de branddraad en de nullijn die omgekeerd is aangesloten.

Het voldoet aan de norm IEC61009-1,GB16917.1.

Functie:

1). Biedt bescherming tegen elektrische schokken, aardfouten, lekstroom;

2). Biedt bescherming tegen overbelasting, kortsluiting en overspanning;

3). Klein volume, hoog breekvermogen; stroomvoerende draad en nullijn worden tegelijkertijd afgesneden;

4). Klein formaat en gewicht, eenvoudige installatie en bedrading, hoge en duurzame prestaties

5). Voorkom uitschakeling door verkeerde bediening veroorzaakt door momentane spanning en momentane stroom.

Kenmerken en voordelen

Multifunctionele bescherming: het 4P RCBO AC-type combineert reststroombeveiliging en overstroombeveiliging om uitgebreide bescherming te bieden voor circuits en apparatuur.

Hoge gevoeligheid: Zeer gevoelige bescherming tegen plotselinge toepassing of langzame stijging van resterende sinusoïdale wisselstroom zorgt voor ontkoppeling.

Breed toepassingsgebied: geschikt voor AC-circuits in huishoudelijke, industriële en commerciële stroomdistributiesystemen, vooral voor one-fire-one-zero-bedrading.

Eenvoudig te installeren en te onderhouden: redelijk structureel ontwerp, eenvoudig te installeren en tegelijkertijd eenvoudig onderhoud en revisie uit te voeren.

Toepassingsscenario's

4P RCBO AC Type wordt veel gebruikt voor AC-circuitbeveiliging in huizen, kantoren, commerciële gebouwen en industriële faciliteiten. Het is met name geschikt voor toepassingen die bescherming van zowel brand- als nuldraden vereisen, zoals verlichtingscircuits, stopcontactcircuits en bescherming van apparatuur zoals motoren.

4P RCBO AC Type
