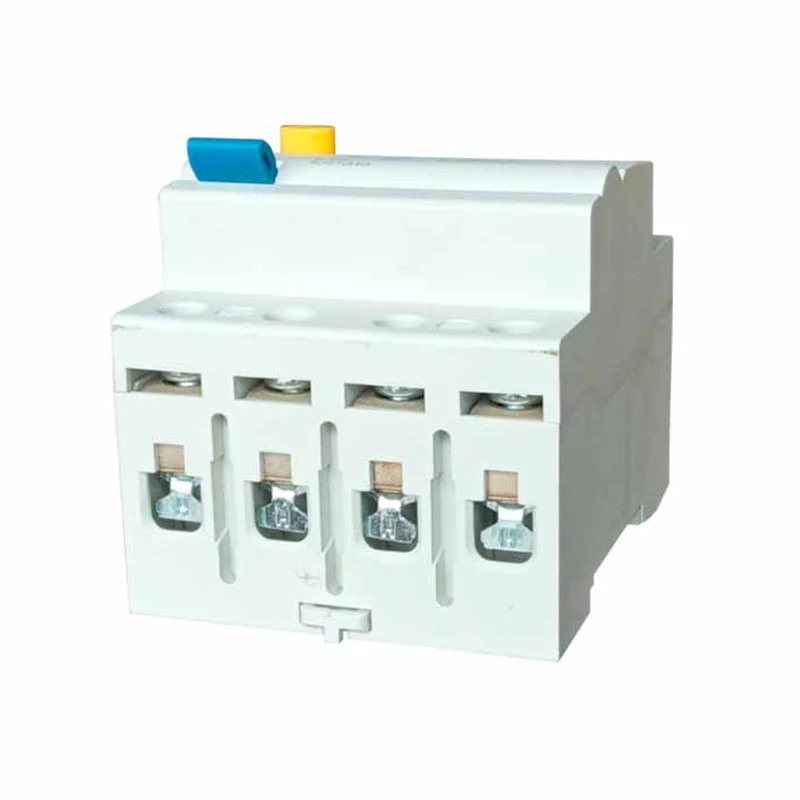

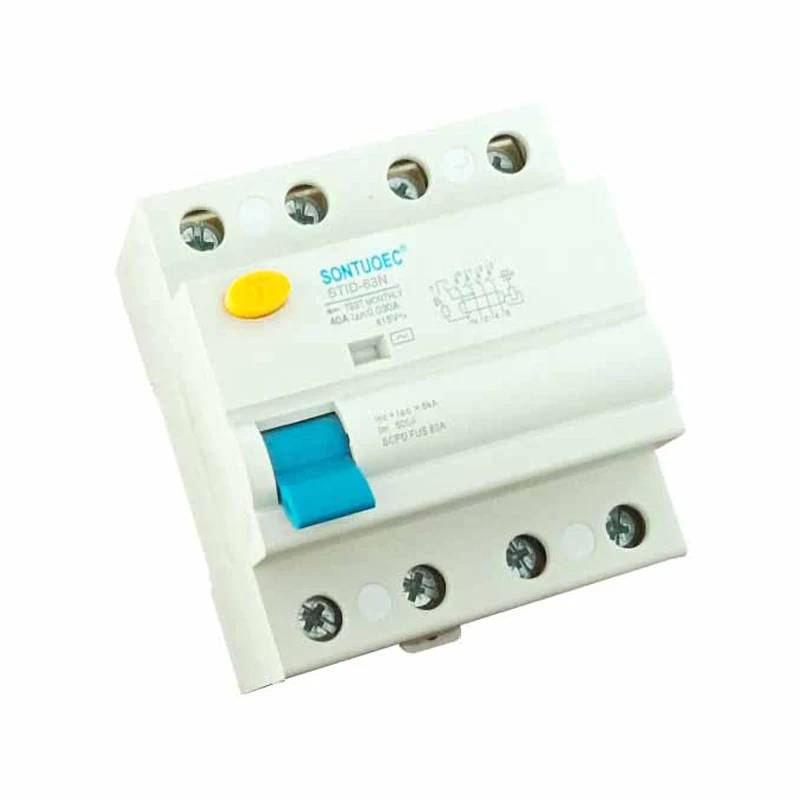

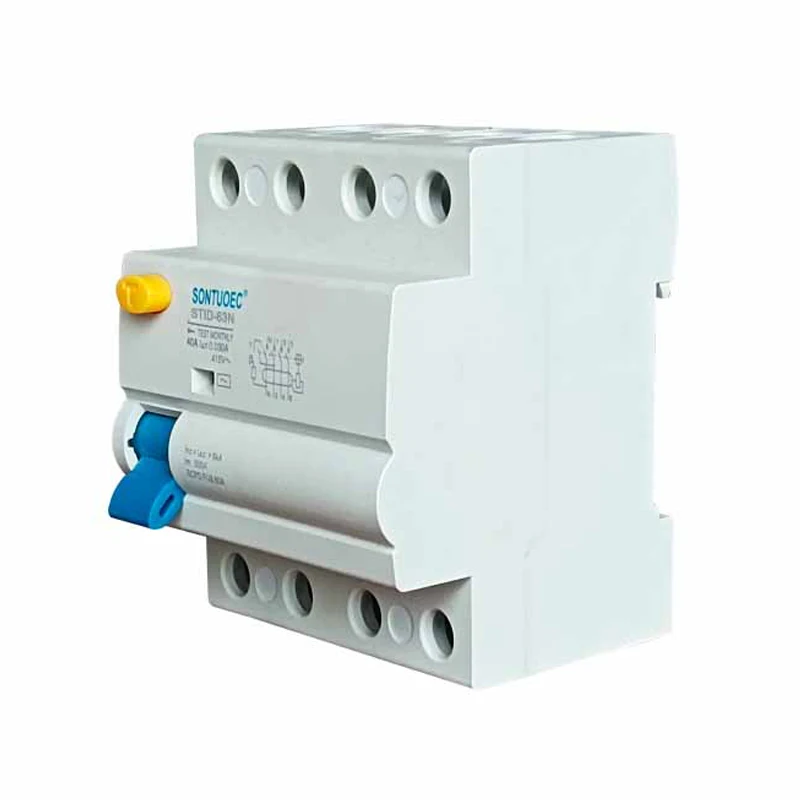

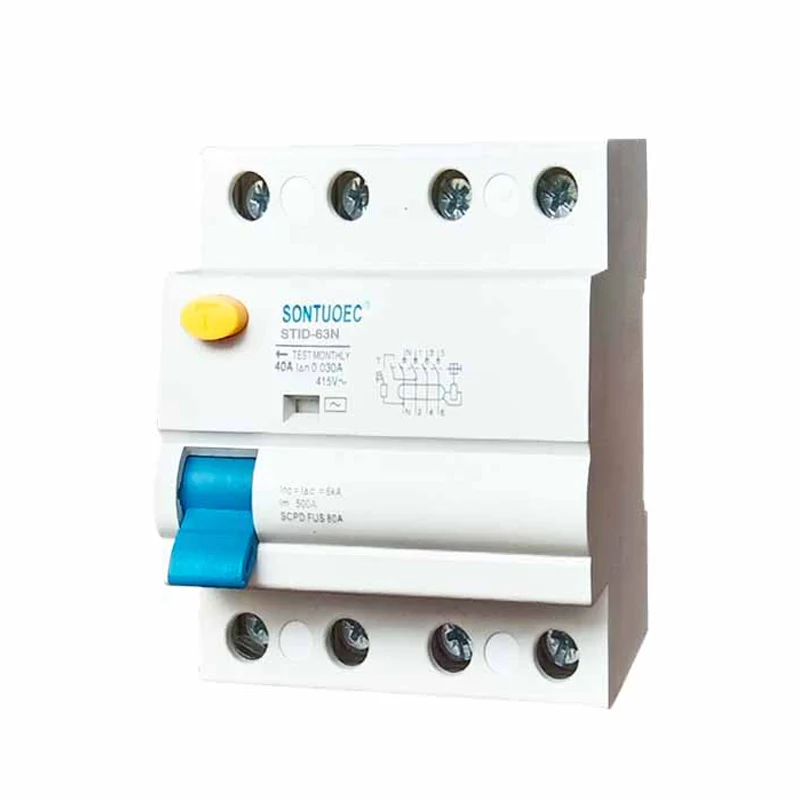

63a/100 mA reststroom stroomonderbreker RCCB

63a/100 mA reststroomonderbreker RCCB is de stroom in een andere circuit dan de normale bedrijfsstroom, die kan worden gegenereerd door schade van apparatuur isolatie, personeel elektrische schok of grondfouten, enz.

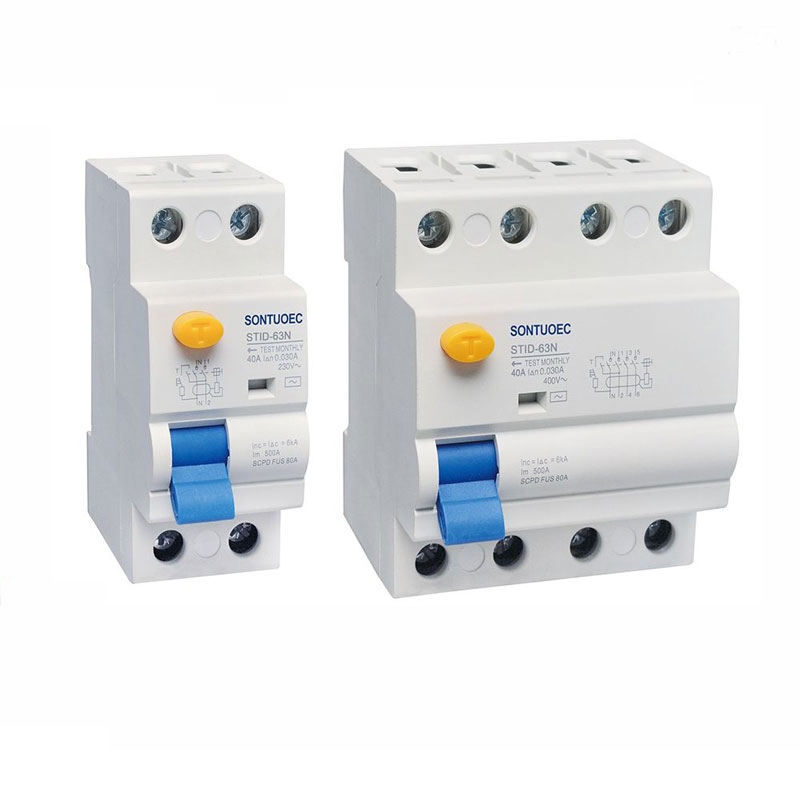

Model:STID-63N

Stuur onderzoek

Productomschrijving

STANDAARD:	IEC 61008-1
Model:	Teken-63n
Resterende huidige kenmerken:	En, en
Paalnr.:	2p, 4p
Nominale stroom:	16a, 25a, 32a, 40a, 63a;
Nominale spanning:	230/400V AC
Nominale frequentie:	50/60Hz
Rated Residual Operational Stroom IAN:	10 mA, 30 mA, 100 mA, 300MA, 500MA
Rated Rest Resterende niet-operationele stroom I ANO:	≤0,5iδn
Nominale voorwaardelijke kortsluitstroom Current Inc:	6000A
Nominale voorwaardelijke rest kortsluiting huidige iδc:	6000A
TRIPPENDE DUUR:	Onmiddellijke trippen ≤0,1sec
Reststruikbare stroombereik:	0,5iAn ~ iΔN
Elektromechanisch uithoudingsvermogen:	4000 cycli
Bevestigingskoppel:	2.0 nm
Verbindingsterminal:	Schroefaansluitpilaarterminal met klem

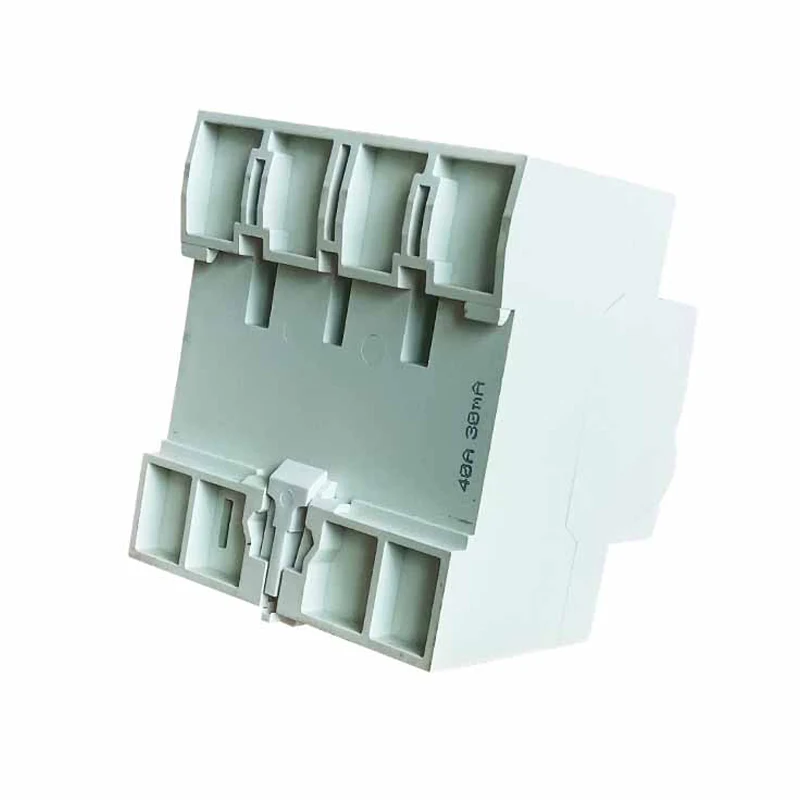

Installatie:	35 mm din rail montage

Werkingsprincipe

Het werkingsprincipe van de RCCB is gebaseerd op de principes van elektromagnetische inductie en stroombalans. Wanneer de reststroom in het circuit door de transformator gaat, genereert de transformator een overeenkomstige magnetische flux. Deze magnetische flux wordt omgezet in een elektrisch signaal en verwerkt door een elektronisch circuit. Wanneer het verwerkte elektrische signaal een vooraf ingestelde drempel bereikt, activeert de RCCB het afgifte -mechanisme, waardoor de stroomonderbreker het circuit snel afsnijdt.

Hoofdkenmerken

Hoge gevoeligheid: de RCCB is in staat om kleine reststromen te detecteren, meestal minder dan 30 mA (exacte waarde hangt af van productspecificaties), wat helpt om circuits in de tijd af te snijden voordat de ongevallen met elektrocutie optreden.

Snelle reactie: RCCB kan het circuit snel binnen enkele milliseconden afsnijden na het detecteren van de reststroom, wat effectief elektrische schokongevallen en de verspreiding van elektrische branden effectief voorkomt.

Veilig en betrouwbaar: RCCB hanteert geavanceerde elektronische componenten en ontkoppelingsmechanisme met hoge betrouwbaarheid en stabiliteit. Tegelijkertijd heeft het ook overbelastings- en kortsluitbeveiligingsfuncties, die de veiligheid van circuits en apparatuur volledig kunnen beschermen.

Gemakkelijk te installeren en te onderhouden: RCCB neemt meestal modulair ontwerp, compacte structuur en eenvoudig te installeren aan. Het heeft ook eenvoudig te verwezenlijken en vervangen contacten voor routineonderhoud en inspectie.

Toepassingsscenario's

63A/100MA Reststroomonderbreker RCCB wordt veel gebruikt in verschillende situaties waarin elektrische bescherming vereist is, inclusief maar niet beperkt tot:

Residentiële en commerciële gebouwen: voor de bescherming van elektrische apparatuur en persoonlijke veiligheid tegen ongevallen met elektrische schok en elektrische branden. In huizen worden RCCB's meestal geïnstalleerd in distributieboxen als de hoofd- of takbescherming voor thuiscircuits.

Industriële productielijn: het wordt gebruikt om de normale werking van elektrische apparatuur zoals motoren, transformatoren, enz. Te beschermen en schade en sluiting van apparatuur te voorkomen veroorzaakt door lekkage en overbelasting. In het industriële veld worden RCCB's meestal geïnstalleerd aan het stroominlaatuiteinde van elektrische apparatuur als beschermingsapparaat van de apparatuur.

Openbare voorzieningen: zoals ziekenhuizen, scholen, bibliotheken en andere plaatsen, RCCB's worden gebruikt om de veilige werking van elektrische apparatuur en het veilige gebruik van elektriciteit door personeel te waarborgen. Deze plaatsen hebben meestal hogere vereisten voor elektrische veiligheid, dus RCCB's worden breder gebruikt.
