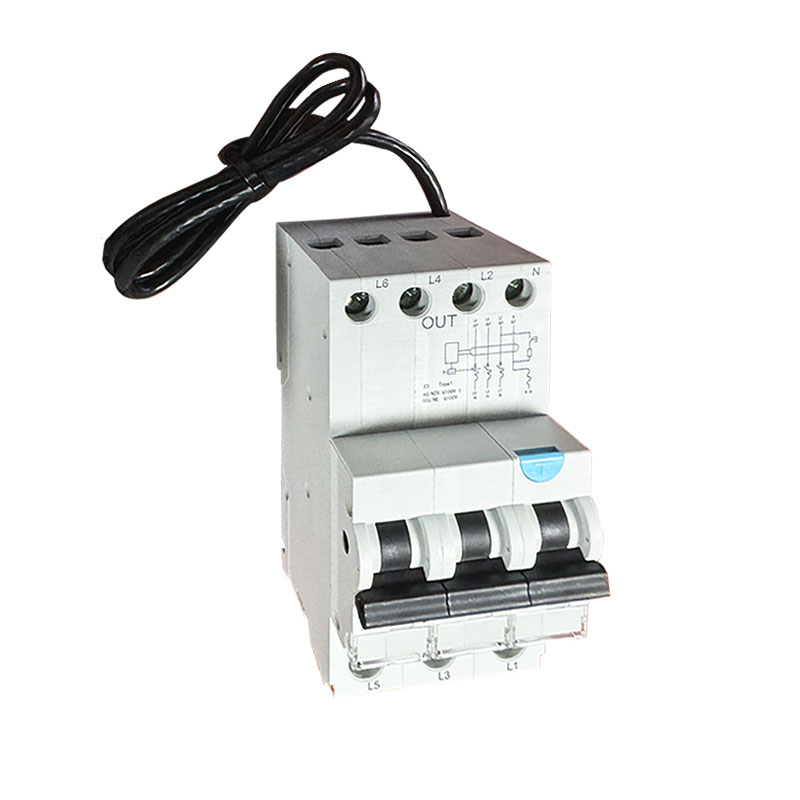

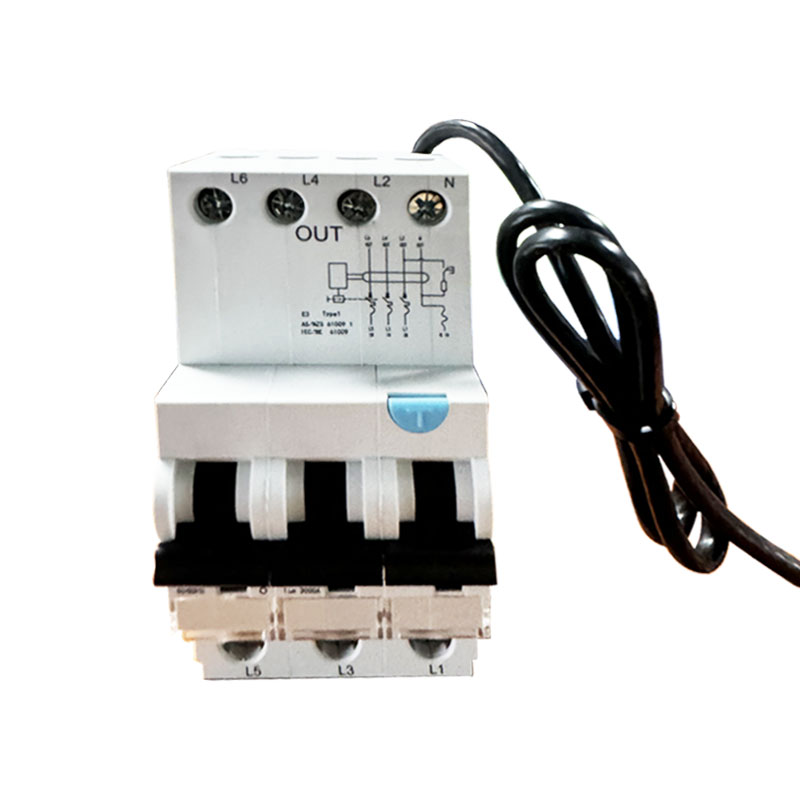

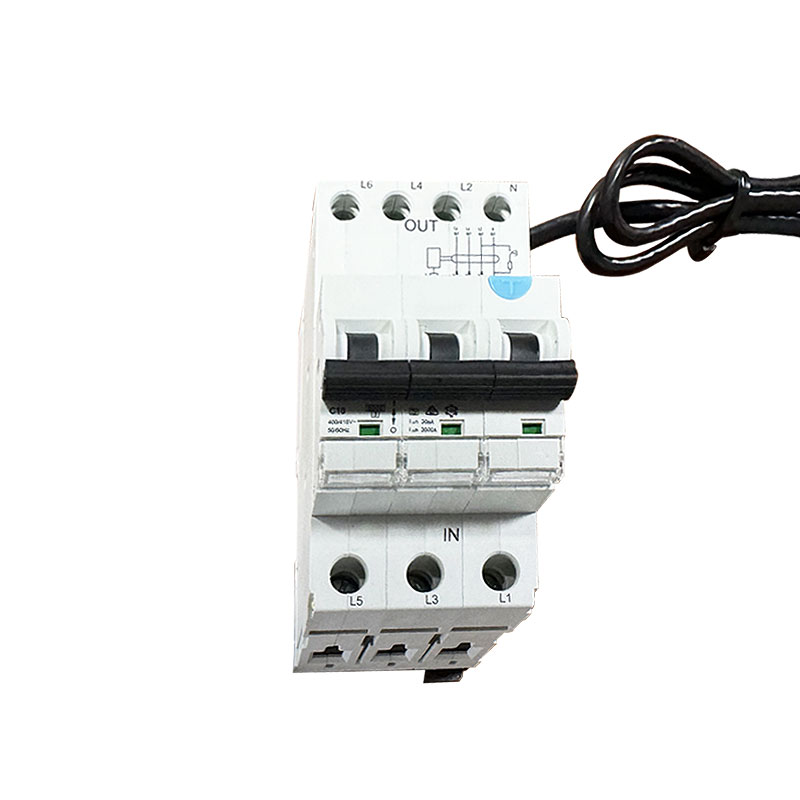

6ka 3p+N lekstroomonderbreker a (AC) type aardlekschakelaar met kabel

SONTUOEC is een van de Chinese leveranciers/fabrikanten die gespecialiseerd is in de productie van diverse kleine elektrische apparaten. 6ka 3P+N lekstroomonderbreker a (AC) type RCBO met kabel wordt voornamelijk gebruikt in AC 50Hz (60Hz), nominale spanning 110/220V, 120/240V, nominale stroom 6A tot 40A laagspanningsterminaldistributiesysteem. RCBO STRO3-40L is gelijk aan MCB+RCD-functie; Het wordt gebruikt voor bescherming tegen elektrische schokken en menselijke indirecte contactbescherming, bescherming van elektrische apparatuur wanneer het menselijk lichaam elektriciteit aanraakt of de lekstroom van het elektrische netwerk de vastgestelde waarde overschrijdt, en bescherming tegen overbelasting en kortsluiting.

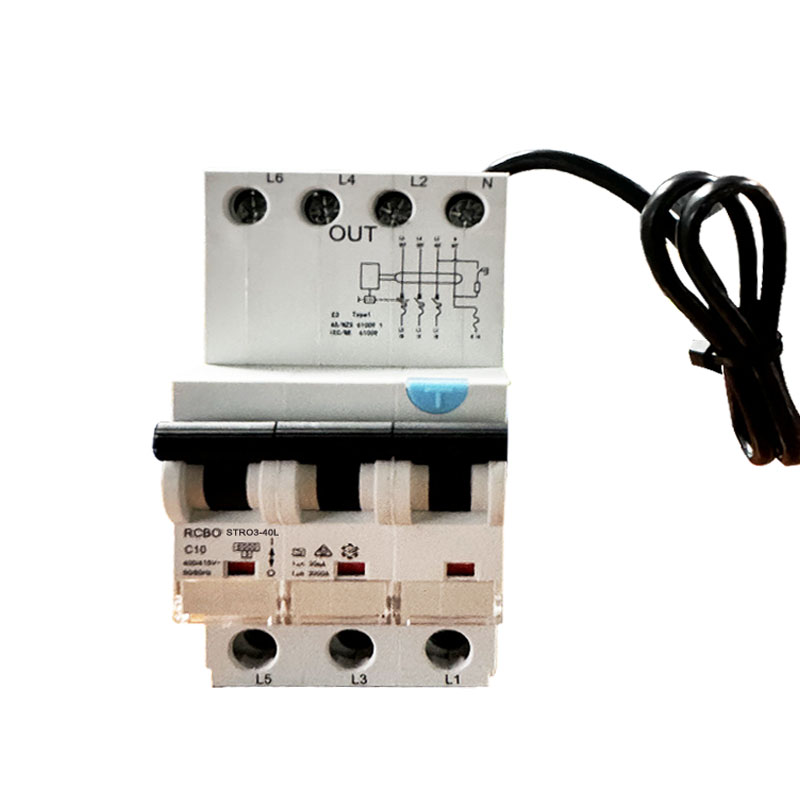

Model:STRO3-40L

Stuur onderzoek

Productomschrijving

Technische gegevens:

Sandard

IEC/EN61009-1

Elektrische kenmerken

Type(zwaai vorm van de waargenomen aardlek)

Elektromagnetisch typ

Nominale stroom In

EEN,AC

Polen

(1P+N)

Nominale spanning

110/220,120V

Nominale stroom:

6,10,16,20,25,32,40A

Nominale gevoeligheid I△n

0,01,0,03,0,1

Isolatiespanning Ui

500

Beoordeeld resterende productie en

500

breekvermogen I△m

Kortsluitstroom I△c

6000

SCPD-zekering

6000, 10000A

BitmapBitmapBitmapBitmap

Nominale frequentie

50/60

Vervuilingsgraad

Mechanische kenmerken

Elektrisch leven

4000

Mechanische levensduur

4000

Beschermingsgraad

IP20

Omgevingstemperatuur

ºC

-5~+40 (Speciale toepassing zie correctie temperatuurcompensatie)

(met daggemiddelde ≤35ºC)

Opslagtemperatuur

ºC

-25~+70

Installatie

Terminal verbindingstype

Kabel/U-type rail/pin-type rail

Aansluitgrootte boven/onder voor kabel

mm²

AWG

18-5

Aansluitgrootte boven/onder voor stroomrail

mm²

AWG

18-5

Aanhaalmoment

N^*m

In ponden

Montage

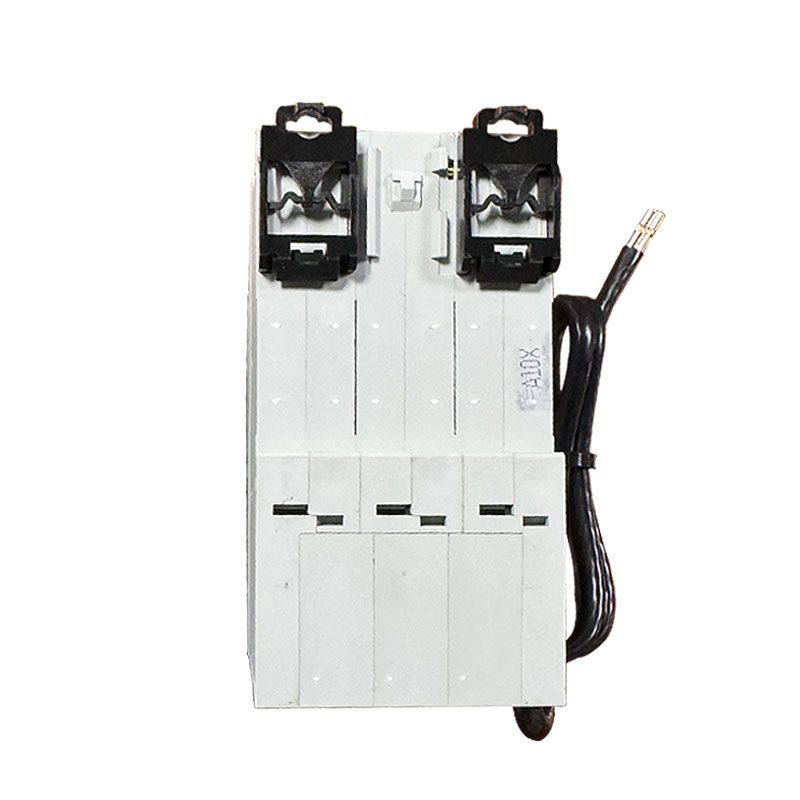

Aan DIN-rail EN 60715 (35 mm) door middel van snel clipapparaat

Verbinding

Van boven- en onderkant

Belangrijkste kenmerken en functies

Residuele stroombeveiliging: Wanneer de reststroom (d.w.z. lekstroom) in het circuit een vooraf ingestelde waarde bereikt, kan de RCBO snel handelen om het circuit af te sluiten, waardoor elektrocutie-ongevallen en elektrische branden worden voorkomen.

Overbelastingsbeveiliging: Wanneer de stroom in het circuit de nominale stroom van de RCBO overschrijdt, kan deze het circuit binnen een bepaalde tijd uitschakelen, waardoor schade aan het circuit of brandongevallen als gevolg van overbelasting worden voorkomen.

Kortsluitbeveiliging: Wanneer er kortsluiting optreedt in het circuit, kan RCBO snel handelen om de kortsluitstroom af te sluiten en de veiligheid van het circuit en de apparatuur te beschermen.

Ontgrendelingseigenschappen van het B-type: Zoals hierboven vermeld, zijn aardlekschakelaars van het B-type bijzonder geschikt voor belastingen die niet gevoelig zijn voor onmiddellijke overbelasting, maar wel gevoelig voor langdurige overbelasting.

Toepassingsscenario's

6ka 3p+N lekstroomonderbreker a (AC) type RCBO met kabel wordt veel gebruikt op plaatsen waar een verscheidenheid aan circuitbeveiligingsfuncties vereist is, vooral die circuits die belastingen gebruiken met speciale vereisten voor overbelastingskarakteristieken. Voorbeeld:

Woon- en commerciële gebouwen: gebruikt om verlichtingscircuits, stopcontactcircuits enz. te beschermen om de persoonlijke veiligheid en de veiligheid van apparatuur te garanderen.

Industriële plaatsen: voor het beschermen van diverse industriële apparatuur, zoals weerstandsverwarmers, gloeilampen, enz., om schade aan apparatuur of brandongevallen veroorzaakt door overbelasting of lekkage te voorkomen.

Land- en tuinbouw: gebruikt om landbouwapparatuur zoals kassen, irrigatiesystemen enz. te beschermen, om de normale werking van de apparatuur en de veiligheid van het personeel te garanderen.

Voorzorgsmaatregelen en onderhoud

Correcte selectie van nominale stroom: Bij het selecteren van de 6ka 3p+N lekstroomonderbreker a (AC) type RCBO met kabel, moet de juiste nominale stroomwaarde worden geselecteerd op basis van de nominale stroom en de kenmerken van de belasting.

Periodieke inspectie en onderhoud: Inspecteer en onderhoud de RCBO periodiek om ervoor te zorgen dat deze betrouwbaar werkt, goed is aangesloten en vrij is van schade of corrosie.

Vermijd onjuiste bediening: Bij installatie en gebruik moet erop worden gelet dat de RCBO niet wordt geïnstalleerd in een omgeving die gevoelig is voor interferentie, om onjuiste werking te voorkomen.

Tijdige afhandeling van fouten: Wanneer RCBO defect raakt of werkt, moet de oorzaak worden geïdentificeerd en moet het oplossen van problemen op tijd worden uitgevoerd om de veilige werking van het circuit te garanderen.
