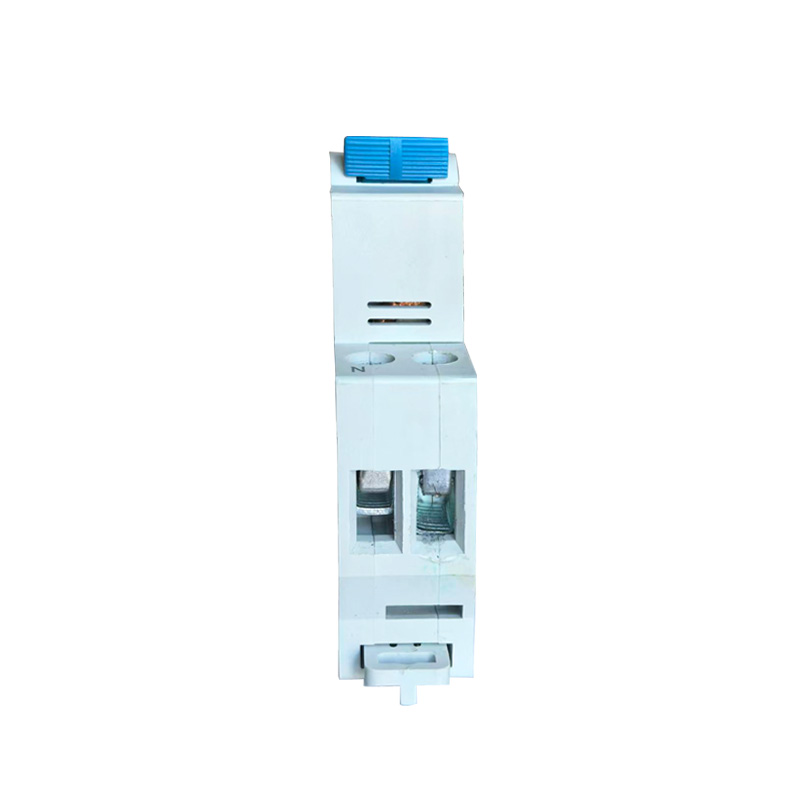

6ka aardlekschakelaar overstroombeveiliging RCBO

SONTUOEC is een van de Chinese leveranciers/fabrikanten die gespecialiseerd is in de productie van diverse kleine elektrische apparaten STRO1-40 RCBO, de volledige naam is reststroomschakelaar met overstroombeveiliging. Het is een elektrisch veiligheidsapparaat dat overbelastingsbeveiliging, kortsluitbeveiliging en lekbescherming integreert, en wordt veel gebruikt in elektrische systemen in residentiële, commerciële en industriële gebieden om de persoonlijke veiligheid en veilige bediening van apparatuur te garanderen. STRO7-40 RCBO is een belangrijk elektrisch veiligheidsapparaat met bescherming tegen overbelasting, kortsluiting en lekkage. Door het werkingsprincipe, de kenmerken, toepassingsscenario's en selectie- en installatiemethoden te begrijpen, kunt u de STRO7-40 RCBO beter gebruiken en onderhouden om de veilige werking van elektrische systemen te garanderen.

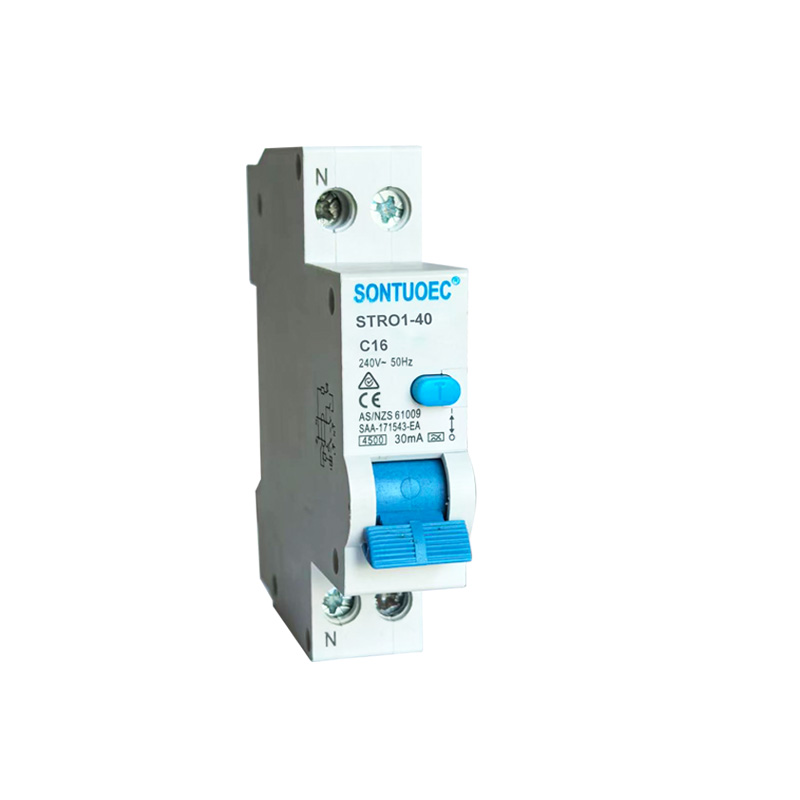

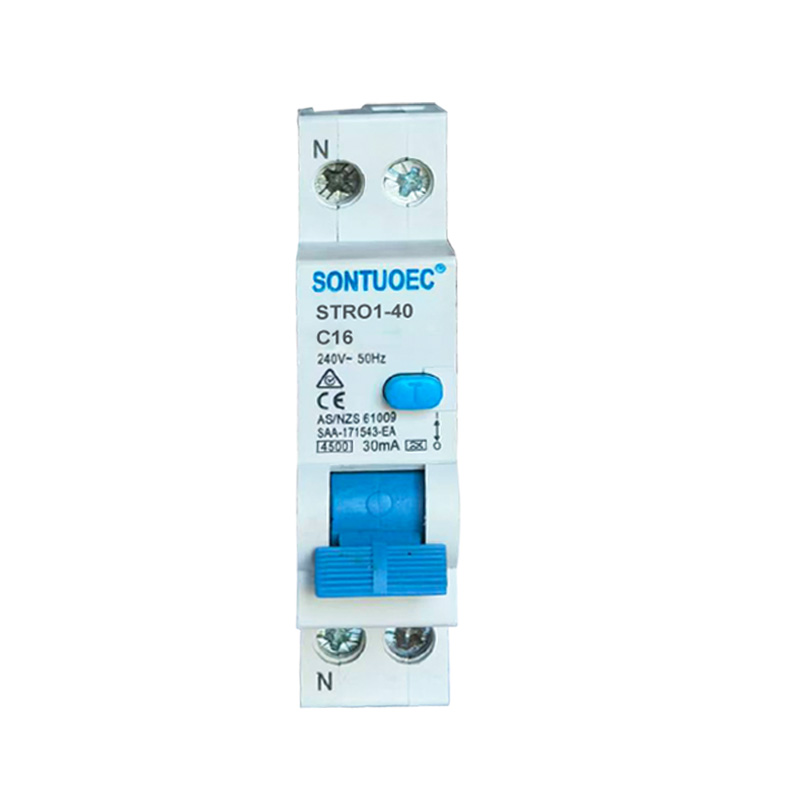

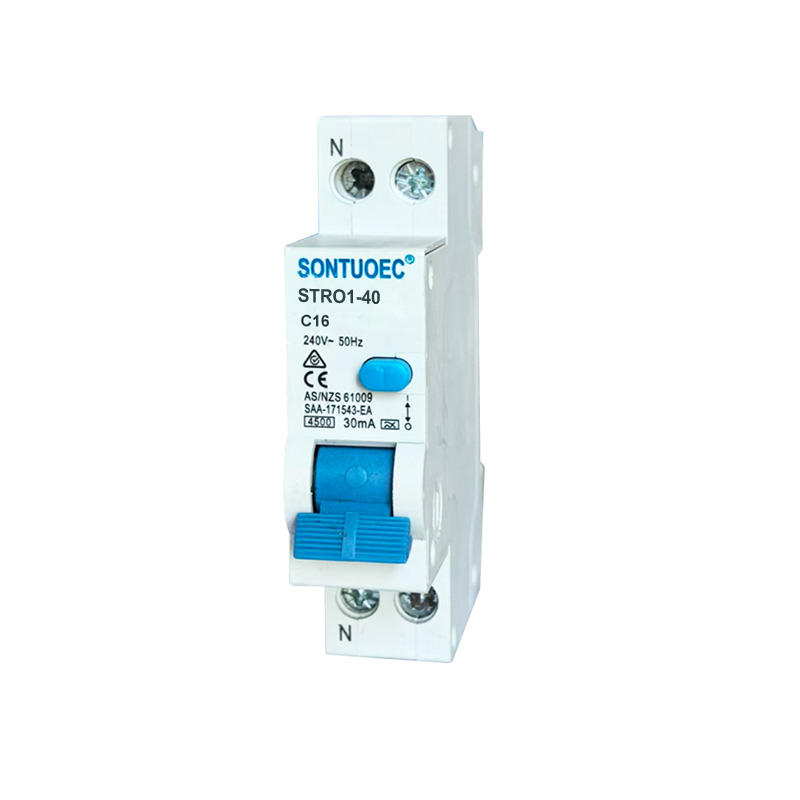

Model:STRO1-40

Stuur onderzoek

Productomschrijving

Specificaties:

Sandard			IEC/EN 61009-1
Elektrisch	Type (golfvorm van de waargenomen aardlek)		Elektronisch type
functies	Nominale stroom In	A	EEN,AC
	Polen	P	1P+N
	Nominale spanning	V	Wisselstroom 230
	Nominale stroom:		6,10,16,20,25,32,40A
	Nominale gevoeligheid I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolatiespanning Ui	V	250
	Beoordeeld resterende productie en	A	500
	breekvermogen I△m	A	500
	Kortsluitstroom I△c	A	45.006.000
	Nominale frequentie	Hz	50/60
	Vervuilingsgraad		2
Mechanisch	Elektrische levensduur	t	4000
functies	Mechanische levensduur	t	10000
	Beschermingsgraad		IP20
	Omgevingstemperatuur	ºC	-25~+40
	(met daggemiddelde ≤35ºC)	ºC	-25~+40
	Opslagtemperatuur	ºC	-25~+70
Installatie	Terminal-verbindingstype		Kabel/U-type rail/pin-type rail
	Aansluitgrootte boven/onder voor kabel	mm2	25
	Aansluitgrootte boven/onder voor kabel	AWG	18-5
	Klemgrootte boven/onder voor rail	mm2	25
	Klemgrootte boven/onder voor rail	AWG	18-3
	Montage		Op DIN-rail EN 60715 (35 mm) door middel van een snel clipapparaat
	Verbinding		Van boven en onder

Belangrijkste functies van STRO1-40 RCBO

Overbelastingsbeveiliging: Wanneer de stroom in het circuit de nominale waarde van de STRO1-40 RCBO overschrijdt, wordt het circuit automatisch binnen een bepaalde tijd uitgeschakeld om te voorkomen dat het circuit en de apparatuur oververhit raken, waardoor brand en schade wordt voorkomen.

Kortsluitbeveiliging: Wanneer er kortsluiting optreedt in een circuit, zal de STRO1-40 RCBO het circuit snel onderbreken om te voorkomen dat de kortsluitstroom ernstige schade aan het circuit en de apparatuur veroorzaakt.

Lekkagebescherming: De STRO1-40 RCBO kan reststroom (d.w.z. lekstroom) in een circuit detecteren. Wanneer de reststroom de ingestelde drempel overschrijdt, zal de STRO1-40 RCBO het circuit in zeer korte tijd onderbreken om elektrocutie-ongelukken en elektrische branden te voorkomen.

Werkingsprincipe van de STRO1-40 RCBO

De STRO1-40 RCBO bevat een interne thermische magnetische uitschakeldetector (ter bescherming tegen overbelasting en kortsluiting) en een reststroomdetector (ter bescherming tegen lekkage). Wanneer de stroom- of reststroom in het circuit abnormaal is, activeert de overeenkomstige spits het uitschakelmechanisme van de STRO7-40 RCBO, waardoor deze het circuit snel onderbreekt.

1.Thermische magnetische tripper: het maakt gebruik van de warmte en het magnetische veld dat wordt gegenereerd wanneer de stroom door de geleider gaat om het uitschakelen te activeren. Wanneer de stroom te hoog is, warmt de geleider op en genereert een magnetisch veld, waardoor het bimetaal in de thermische magnetische slagpin gaat buigen of de magneet de ijzeren kern aantrekt, waardoor het uitschakelmechanisme wordt geactiveerd.

2. Residuele stroomdetector: het maakt gebruik van een nulsequentie-stroomtransformator om de reststroom in het circuit te detecteren. Wanneer de reststroom de ingestelde drempel overschrijdt, stuurt de reststroomdetector een signaal naar het uitschakelmechanisme om het circuit te onderbreken.

Kenmerken van STRO1-40 RCBO

Multifunctionele integratie: de STRO1-40 RCBO integreert functies voor bescherming tegen overbelasting, kortsluiting en lekkage, waardoor het ontwerp en de installatie van elektrische systemen worden vereenvoudigd.

Hoge gevoeligheid: STRO1-40 RCBO's kunnen abnormale en reststromen in het circuit snel detecteren en onderbreken, wat een betrouwbare bescherming biedt.

Eenvoudig te installeren en te onderhouden: STRO1-40 RCBO's zijn meestal gemodulariseerd voor eenvoudige installatie en onderhoud.

Hoge veiligheid: STRO1-40 aardlekschakelaars zijn uitvoerig getest en gecertificeerd voor hoge veiligheid en betrouwbaarheid om de veilige werking van elektrische systemen te garanderen.

Toepassingsscenario's van STRO1-40 RCBO

STRO1-40 RCBO's worden veel gebruikt in elektrische systemen in de residentiële, commerciële en industriële sectoren, vooral die systemen die gelijktijdige bescherming tegen overbelasting, kortsluiting en aardlekbeveiliging vereisen. Ze worden meestal geïnstalleerd in verdeelkasten, schakelborden of schakelkasten om circuits en apparatuur te beschermen tegen schade veroorzaakt door abnormale stroom en spanning, en om elektrocutie te voorkomen.
