AC magnetische contactor

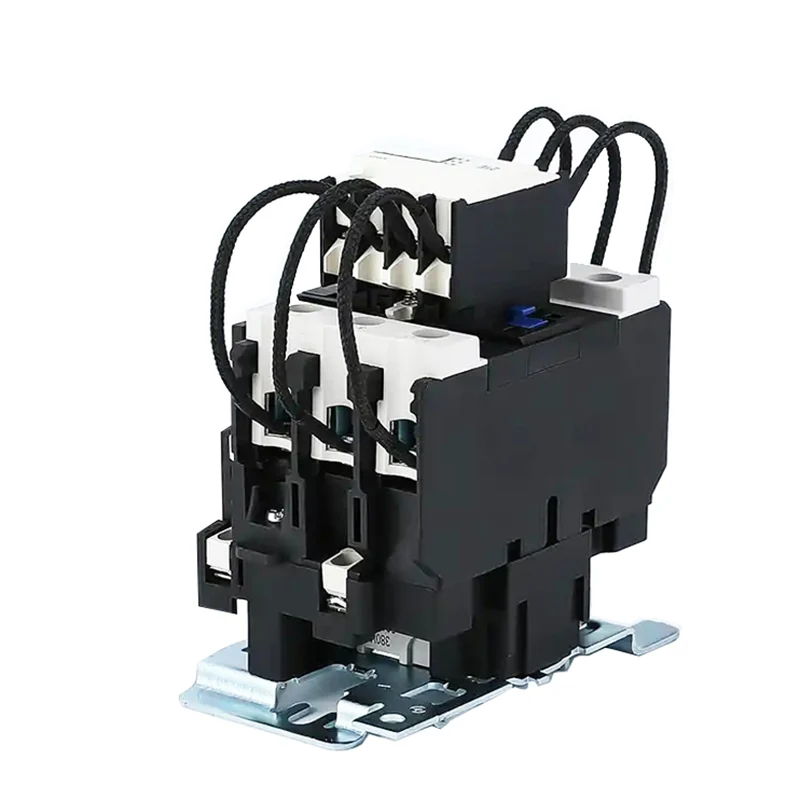

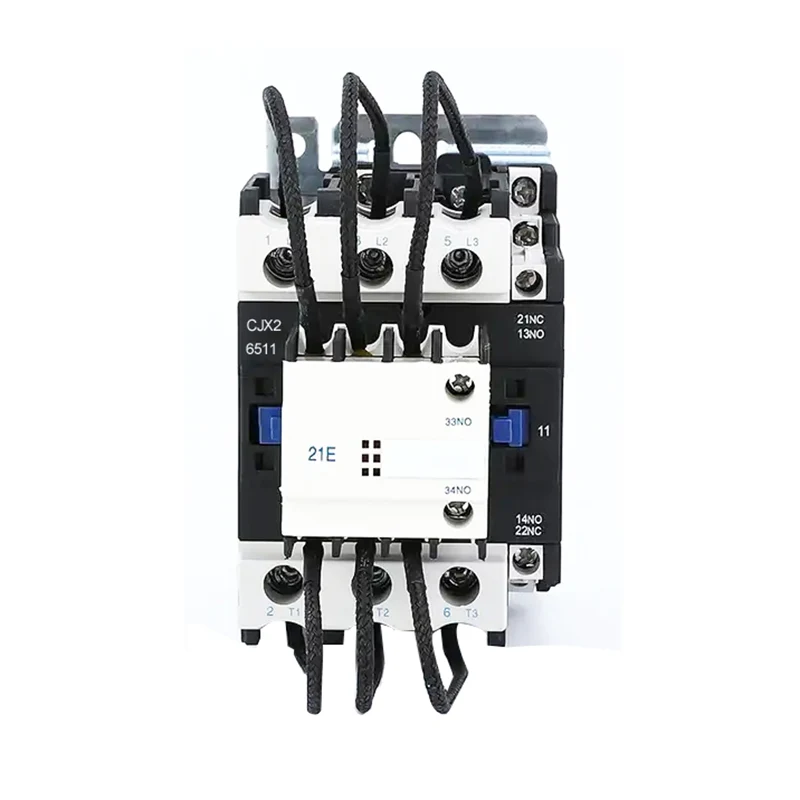

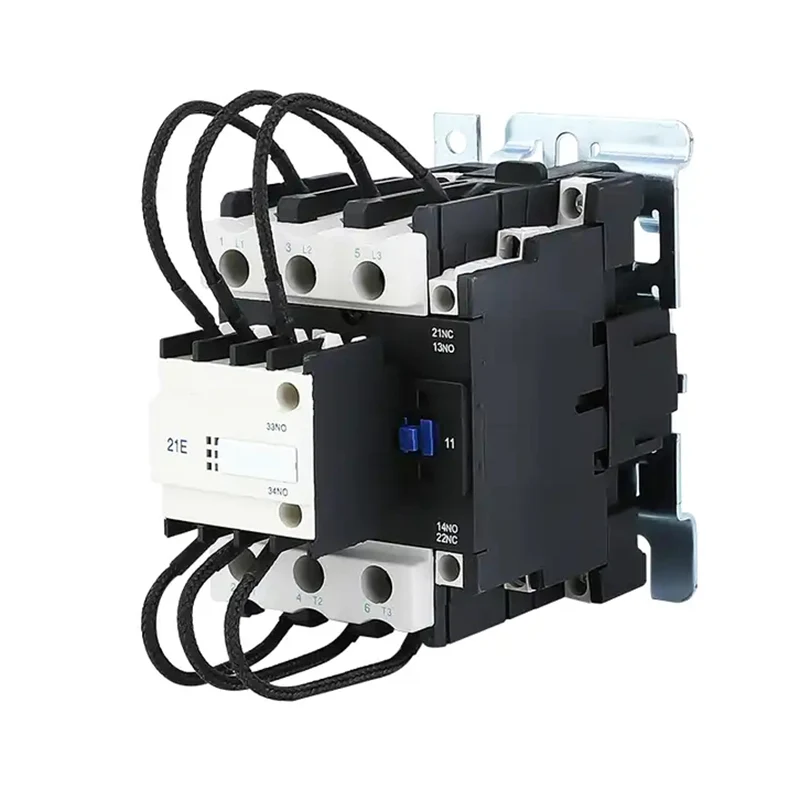

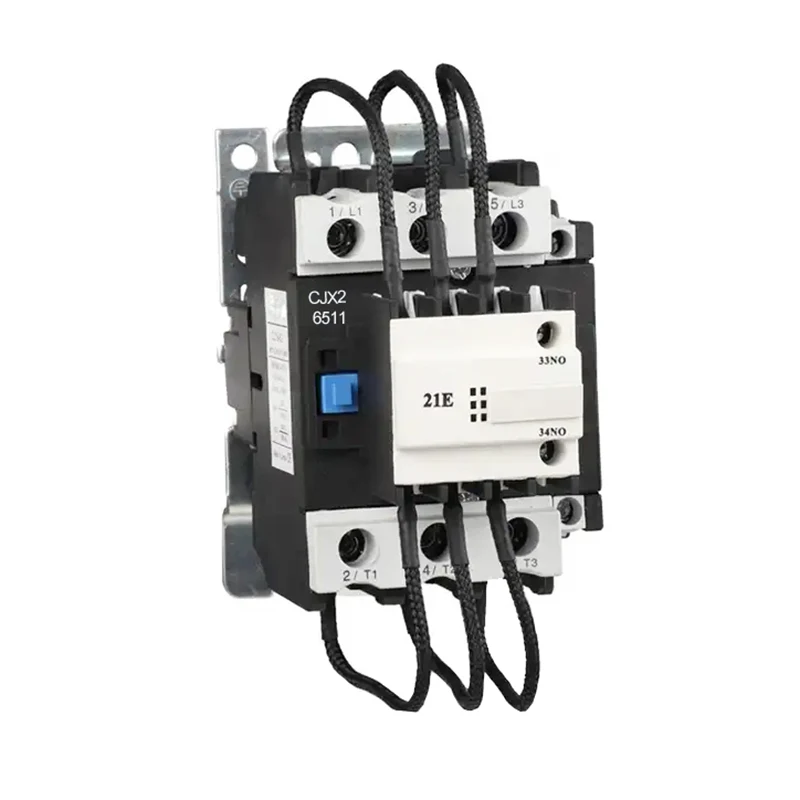

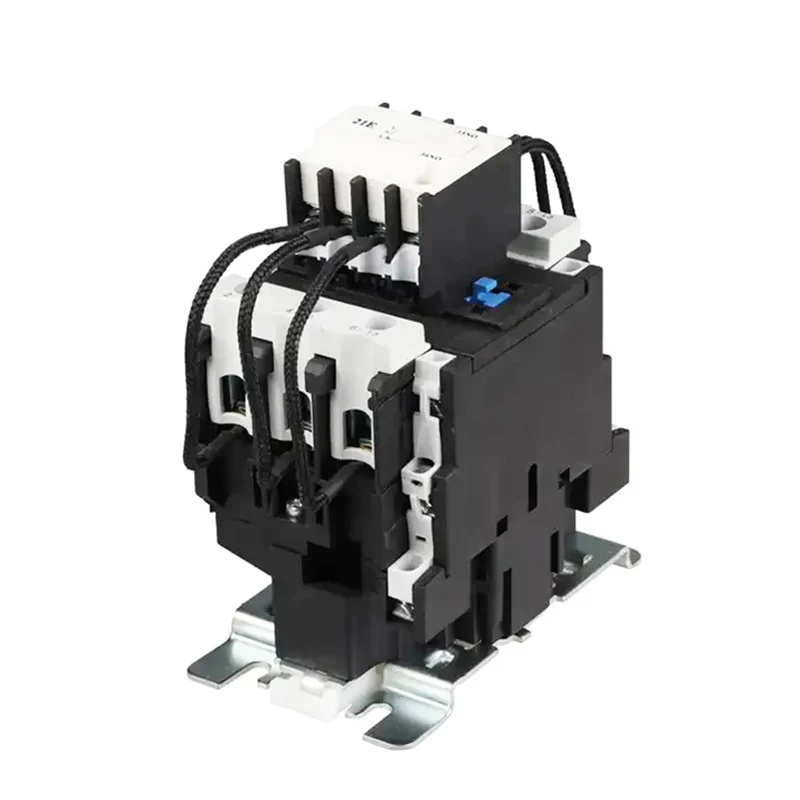

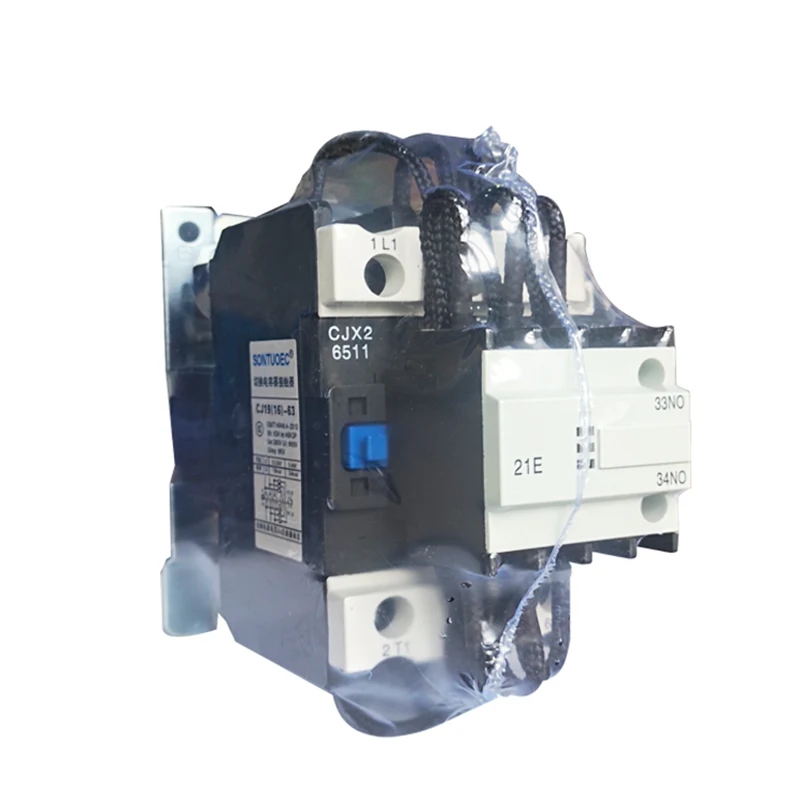

SCJ19 Condensatortype Contactor wordt gebruikt in het stroomnetwerk van AC 50Hz of 60Hz, tot 380V, voor het bedienen of schakelen van LV -condensatorbesturingsapparaat in LV Reactive Power Circuit. Met het antisurge -apparaat kan het de impact van de afsluiting verminderen en voorkomen dat overbelasting wordt overbelast.

Werkingsprincipe

Het werkingsprincipe van AC magnetische contactor is gebaseerd op elektromagnetische inductie en magnetische kracht. Wanneer de spoel wordt bekrachtigd, trekt het gegenereerde magnetische veld de ijzeren kern aan en sluit de contacten, waardoor het circuit wordt geopend. Wanneer de spoel is ontworpen, verdwijnt het magnetische veld, wordt de ijzeren kern gereset onder de werking van de veer, het contact wordt verbroken en wordt het circuit losgekoppeld. Op deze manier realiseert de AC -magnetische contactor de regeling van het AC -circuit.

Structuur en compositie

AC magnetische contactor bestaat voornamelijk uit de volgende delen:

Elektromagnetisch systeem: omvat componenten zoals spoel, kern en anker, die de belangrijkste onderdelen zijn voor het genereren van magnetisch veld en magnetische werking.

Contactsysteem: omvat het belangrijkste contact- en hulpcontact, die worden gebruikt om het circuit in te schakelen en uit te schakelen. De belangrijkste contacten worden meestal gebruikt om grotere stromen te dragen, terwijl de hulpcontacten worden gebruikt om verschillende besturingsfuncties te realiseren.

Boogd blikkend apparaat: gebruikt om de boog te doven wanneer het contact wordt losgekoppeld, waardoor de boog het contact niet kan beschadigen.

Andere componenten: zoals veren, beugels, behuizingen, enz. Worden gebruikt om de componenten te repareren en te ondersteunen om de normale werking van de contactor te waarborgen.

Structuurfuncties

1.De contactor geassembleerd met de huidige beperkte weerstand, in staat om de inschakelingsstijging binnen de toelaatbare waarde te beperken.

2.De contactor is van direct handelende dual-break structuur, acteermechanisme is wendbaar, gemakkelijk te controleren met de hand, compacte structureconvenient om contacten te vervangen.

3. Wiring Terminal Block beschermd door dekking, veilig en betrouwbaar.

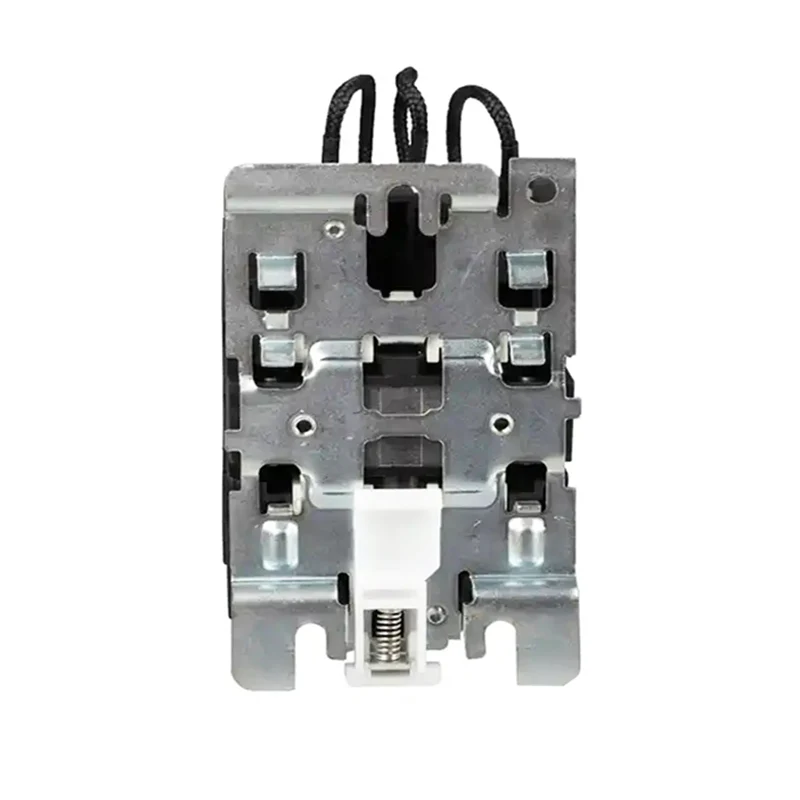

4. Het kan worden gemonteerd door schroeven, of op een standaardrail van 35/75 mm.

Werk- en installatievoorwaarden

(1) omgevingstemperatuur: -5 ℃- +40 ℃, de gemiddelde temperatuur mag niet boven +35 ℃ in 24 uur zijn.

(2) Atmosferische omstandigheden: Atmosfeer Ambale vochtigheid onder 50% wanneer +40 ℃. De omgevingsvochtigheid kan hoger zijn in lagere temperatuur. In de natste maand is gemiddelde laagste temperatuur + 25 ℃ voor gemiddeld met de maximale relatieve vochtigheid 90%, en gezien de temperatuurverandering en optreden omdat het product op het oppervlak van de gel.

(3) Hoogte niet hoger dan 2000m bij installatie.

(4) Vervuilingsklasse: 3 Klasse

(5) Installatieklasse: III

(6) Installatieconditie: montageoppervlak en de helling van het verticale vlak zijn niet meer dan ± 5 °, en geen significante impact en trillingen, waardoor de plaats wordt geschud.

Hoofdkenmerken

Betrouwbaar werk: AC Magnetic Contactor is gemaakt van hoogwaardige materialen en geavanceerd productieproces, dat een hoge betrouwbaarheid en stabiliteit heeft.

Lange levensduur: het contactsysteem is gemaakt van slijtvaste materialen, die bestand zijn tegen grote stroom- en spanningsschokken, waardoor de levensduur van de services wordt verlengd.

Gemakkelijk te onderhouden: de structuur is redelijk ontworpen, gemakkelijk te demonteren en te repareren, waardoor de onderhoudskosten worden verlaagd.

Verschillende specificaties: om te voldoen aan de behoeften van verschillende gebruikers, heeft AC Magnetic Contactor verschillende specificaties en modellen om uit te kiezen, waaronder verschillende huidige niveaus, spanningsniveaus en hulpcontactconfiguraties.
