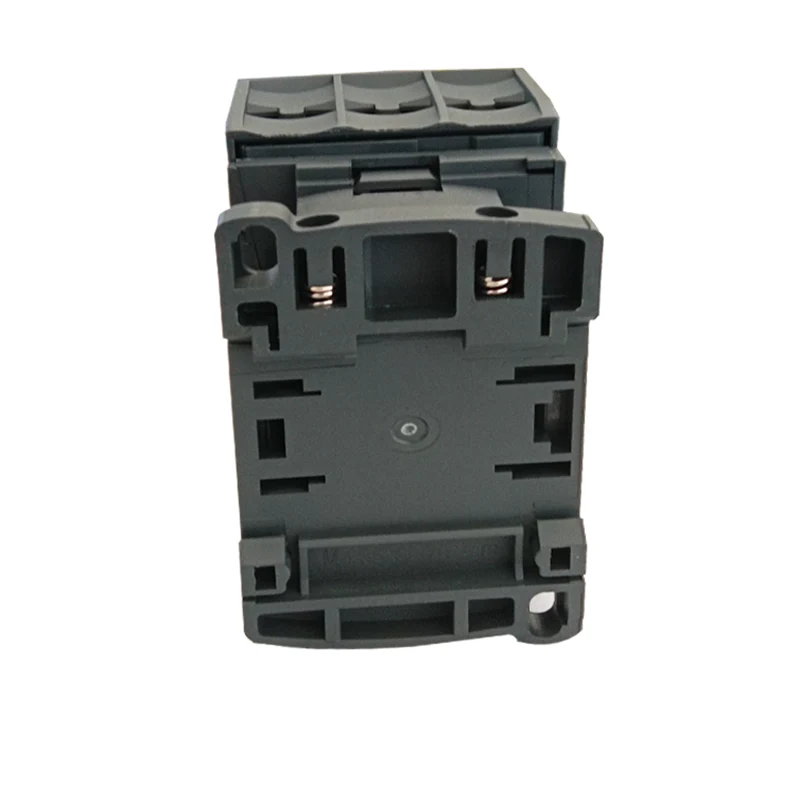

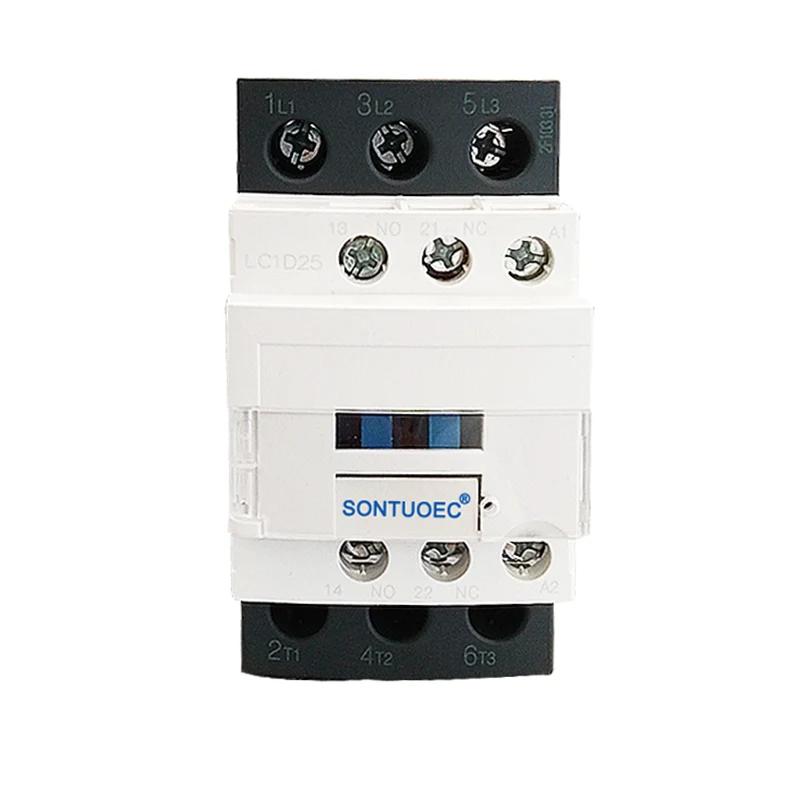

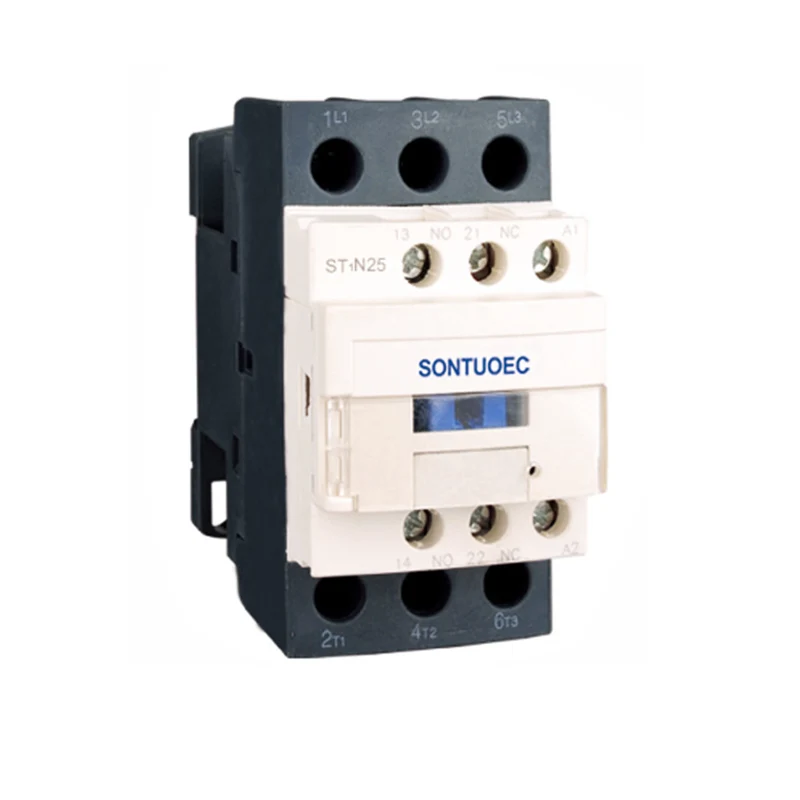

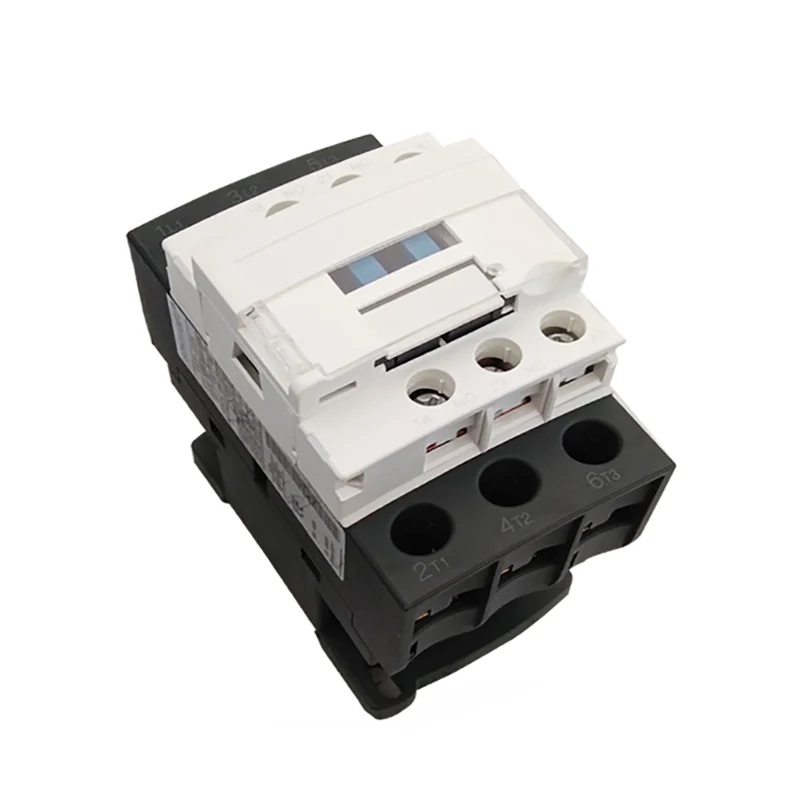

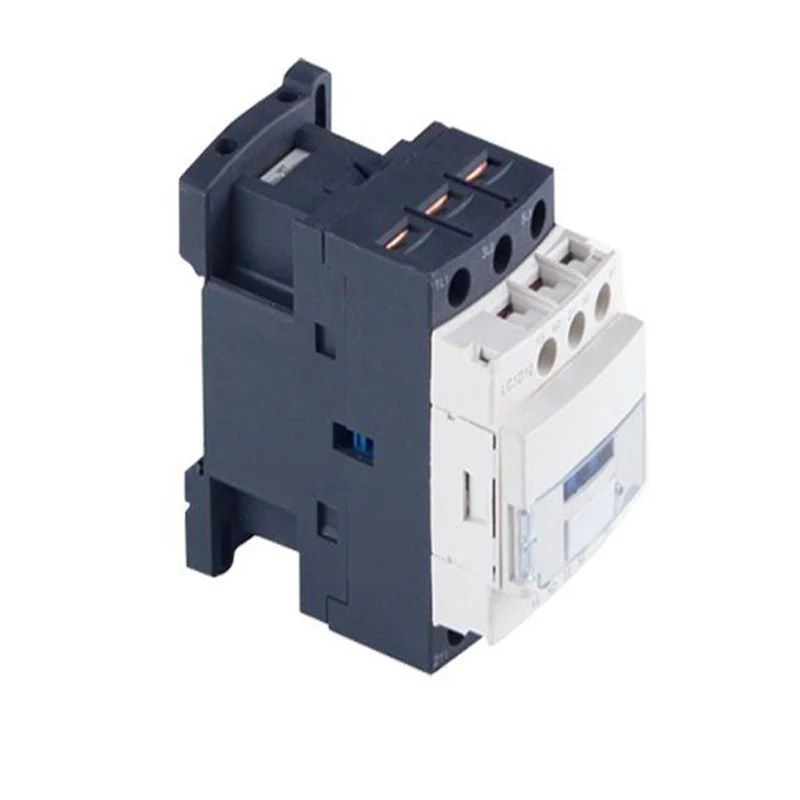

CJX2 3P 25A AC Contactor

CJX2 3P 25A AC Contactor is geschikt voor het verbinden en breken van circuits over lange afstanden, evenals voor frequente start en controle van AC -motoren. Bovendien kan het worden gebruikt met geschikte thermische relais om elektromagnetische starters te vormen om circuits te beschermen waar operationele overbelastingen kunnen optreden.

Model:ST1N

Stuur onderzoek

Productomschrijving

Type		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Werkwerkstroom (a) beoordeeld	AC3	9	12	18	25	32	40	50	65	80	95
Werkwerkstroom (a) beoordeeld	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
StandardPower-beoordelingen van 3-fase Motoren 50/60Hz Incategorie AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominale warmtestroom (a)		20	20	32	40	50	60	80	80	125	125
Elektrisch leven	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisch leven	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanisch leven (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Aantal van de contacten	3p+nee					3p+nc+nee
Aantal van de contacten	3P+NC					3p+nc+nee

Structurele kenmerken

Beschermend ontwerp: CJX2 3P 25A AC Contactor neemt de beschermingsstructuur aan, die wordt gekenmerkt door klein volume, lichtgewicht, laag stroomverbruik en een lange levensduur.

Direct werkende werkingsstructuur: de werkingsstructuur is direct werkend en de contacten zijn dubbel-breakpoint, wat de betrouwbaarheid en veiligheid van contact verbetert.

Block-type hulpcontactgroep: hulpcontactgroep, luchtvertragingskop, mechanisch in elkaar grijpende mechanisme en andere componenten kunnen worden toegevoegd volgens de behoeften van de gebruiker om een tijdvertragingscontactor, omkeerbare contactor, star-delta starter en andere afgeleide series-producten te vormen.

Technische parameters

De belangrijkste technische parameters van CJX2 (ST1N) Series AC Contactor omvatten:

Nominale spanning: inclusief 36V, 110V, 127V, 220V, 380V en andere niveaus om te voldoen aan de behoeften van verschillende energiesystemen.

Nominale stroom: volgens verschillende modellen varieert de nominale stroom van 9A tot 95A.

Spoelspanning: AC -spoelspanning omvat 24V, 36V, 48V, 110V, 220V, 380V, enz. DC -spoelspanning omvat 12V, 24V, 48V, 110V, 220V, etc

Mechanische en elektrische levensduur: mechanische levensduur kan tot miljoenen keren zijn, en de elektrische levensduur is ook relatief hoog, wat zorgt voor de langdurige stabiele werking van de contactor.

Installatie en onderhoud

Installatie: CJX2 Type AC -contactoren kunnen worden gemonteerd met twee schroeven of 35 mm (of 75 mm) geleidrail, die handig en snel is. De relevante technische gegevens moeten vóór de installatie worden gecontroleerd om te zorgen voor naleving van de installatievoorwaarden.

Onderhoud: alle onderdelen van het product moeten regelmatig worden gecontroleerd tijdens het gebruik, waardoor beweegbare onderdelen niet vastzitten en bevestigingsmiddelen niet los zijn. Als er schade is, moet dit op tijd worden vervangen om de normale werking van de contactor te waarborgen.

CJX2 3P 25A AC Contactor
