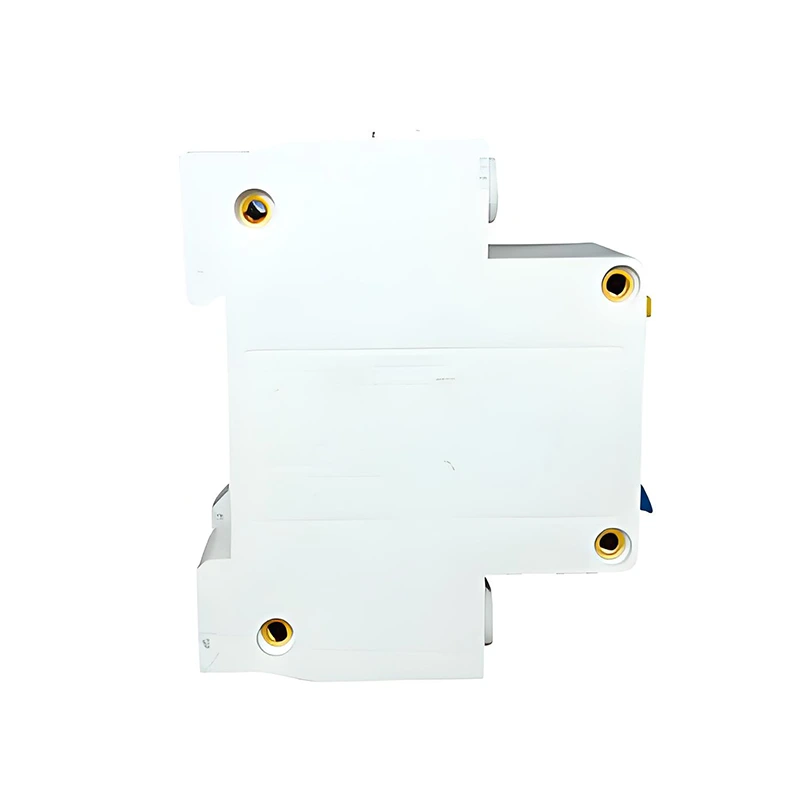

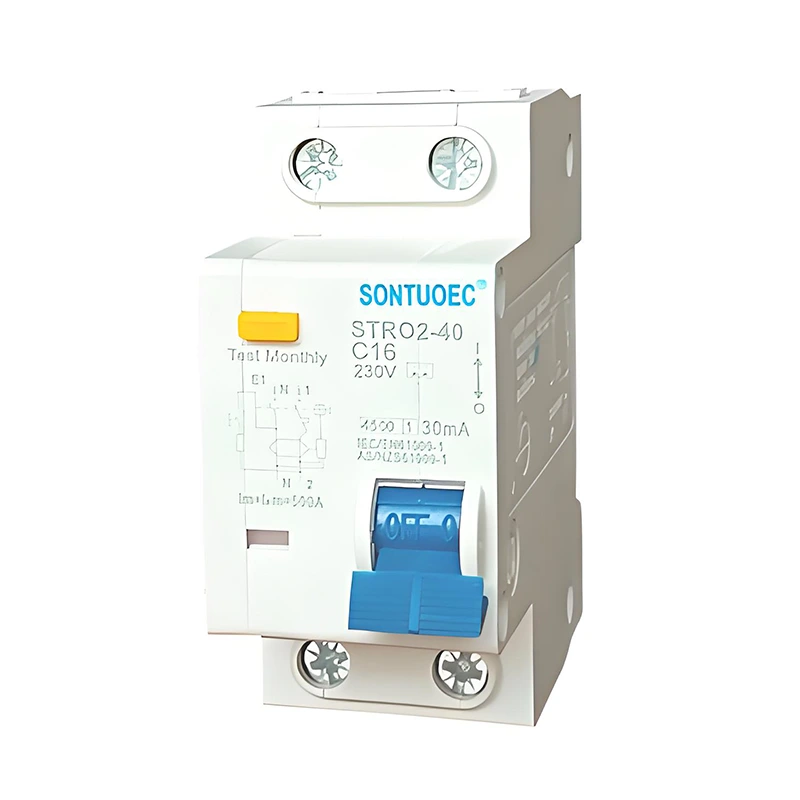

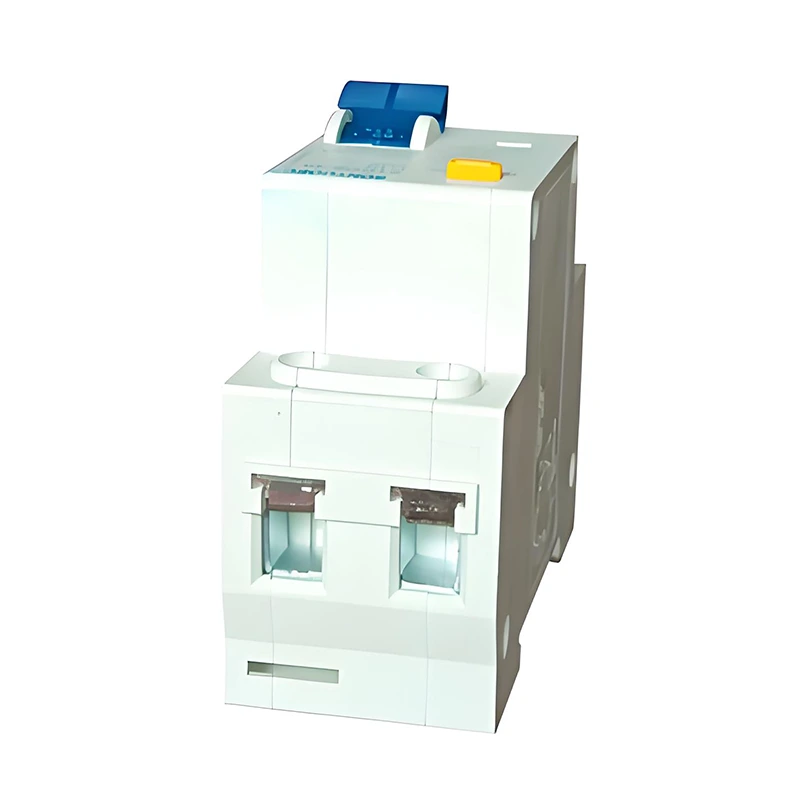

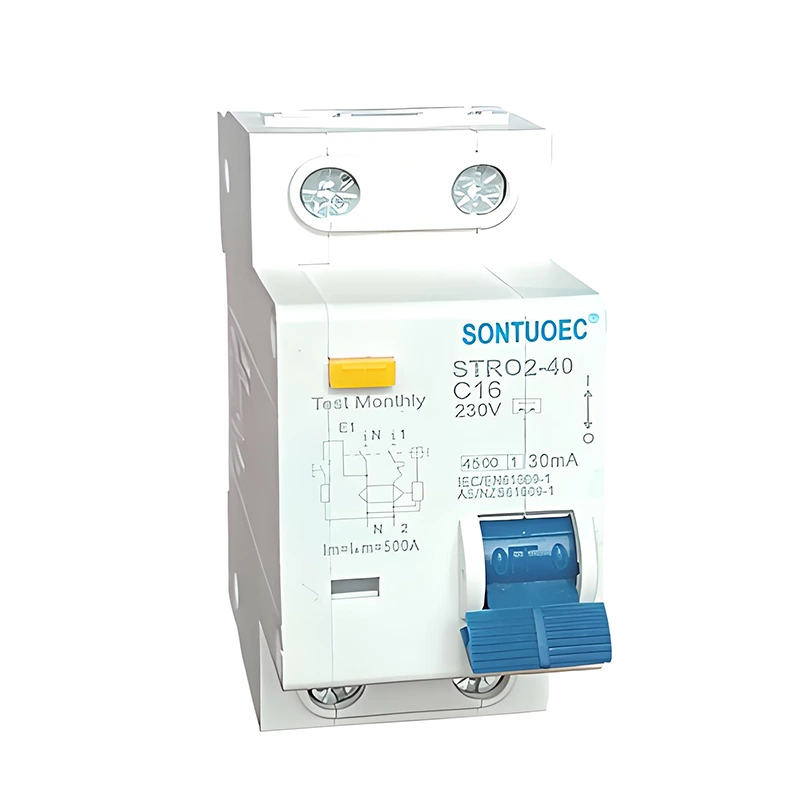

Curve C RCBO

STR02-40 Curve C RCBO wordt voornamelijk gebruikt in het circuit van AC50/60Hz Twee polen 230V of vier polen 400V, beoordeeld stroom tot 6A-40A voor effectieve overbelasting en kortsluitbeveiliging en zeldzame omschakeling van de lijn onder normale staat, evenals automatisch en onmiddellijk afsnijden van de voeding van de elektrische shock of lekstroom die de gespecificeerde waarde heeft. Het kan de persoonlijke beveiliging effectief beschermen en de schade aan de apparatuur voorkomen. Het is geschikt voor allerlei plaatsen, zoals industrie, handel, hoogbouw en civiel verblijf.

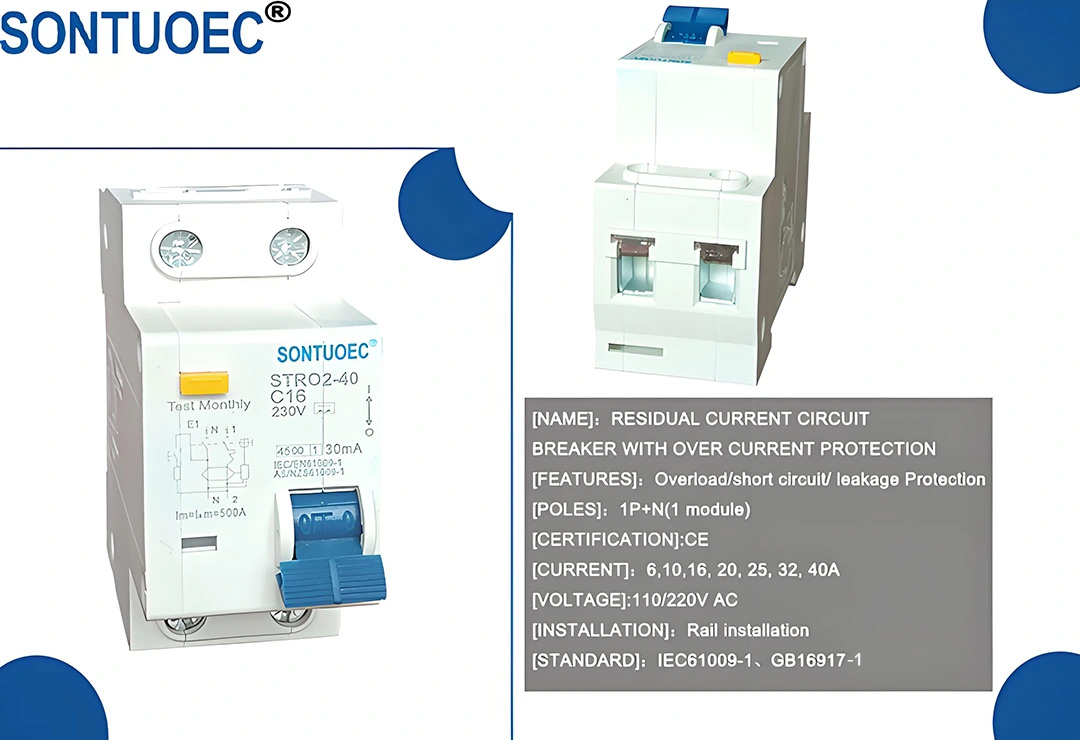

Model:STRO2-40

Stuur onderzoek

Productomschrijving

Model	Elektronisch type
STANDAARD:	IEC 61009-1
Resterende huidige karakterstoffen	En/en
Paalnr	1p+n
Thermo-magnetiv release-kenmerk	B; C; D;
Nominale stroom (a)	6a, 10a, 16a, 25a, 32a, 40a
Nominale spanning (V)	220,230,240V
Beoordeelde resterende operationele stroom	10 mA, 30 mA, 100 mA, 300MA, 500MA
Rated voorwaardelijk resterende kortsluiting huidig	3KA;
Elektro-machanisch uithoudingsvermogen	Meer dan 4000 cycli

Product overzicht:

1. Bevestig bescherming tegen aardfout/lekstroom en functie van isolatie

2. Hoge kortsluitstroom is bestand tegen capaciteit

3. Tijdelijk aan terminal- en pin/vork -type busbaraansluiting

4. Uitgerust met vinger -beschermde verbindingsterminals

5. Automatisch ontkoppeling van het circuit wanneer de aardfout/lekstroom optreedt en de nominale gevoeligheid overschrijdt

6. onafhankelijk van de voeding en lijnspanning en vrij van externe interferentie, spanningsschommelingen.

De ontkoppelingscurve beschrijft de actiekarakteristieken van een stroomonderbreker onder overbelastingscondities. Type C -verbrekende krommen worden voornamelijk gebruikt om verlichtingscircuits te beschermen en bepaalde belastingen die minder gevoelig zijn voor onmiddellijke overbelastingen. Het wordt gekenmerkt door een lange vertraagde actietijd wanneer de overbelastingsstroom klein is; Naarmate de overbelastingsstroom toeneemt, wordt de actietijd geleidelijk verkort. Dit ontwerp is bedoeld om valse werking te voorkomen als gevolg van tijdelijke stroompieken tijdens het opstarten van de belasting en om ervoor te zorgen dat het circuit tijdens langdurige overbelastingen in de tijd kan worden losgekoppeld.

Hoofdkenmerken en functies

Reststroombescherming: Curve C RCBO is in staat om de reststroom te detecteren en af te snijden die wordt veroorzaakt door menselijke elektrische schok of lekkage van apparatuur, waardoor ongevallen met elektrische schok en elektrische branden worden voorkomen.

Bescherming van overbelasting: wanneer de stroom in het circuit de nominale stroom van de RCBO overschrijdt, is deze in staat om het circuit binnen een bepaalde periode af te snijden om schade aan het circuit of brandongevallen door overbelasting te voorkomen. De stripcurve van het C-type zorgt ervoor dat deze bescherming op het juiste moment wordt bediend.

Bescherming van de kortsluiting: in het geval van een kortsluiting in een circuit, kan de Curve C RCBO snel handelen om de kortsluitstroom af te snijden en het circuit en de apparatuur te beschermen. Hoge breekcapaciteit: de RCBO's High Breaking Capaciteit maakt het mogelijk om snel te verminderen Circuits in het geval van hoge korte-circuit-stromingen, voor het voorkomen van een hoge kortingscircuits. opslaan.

Curve C RCBO
