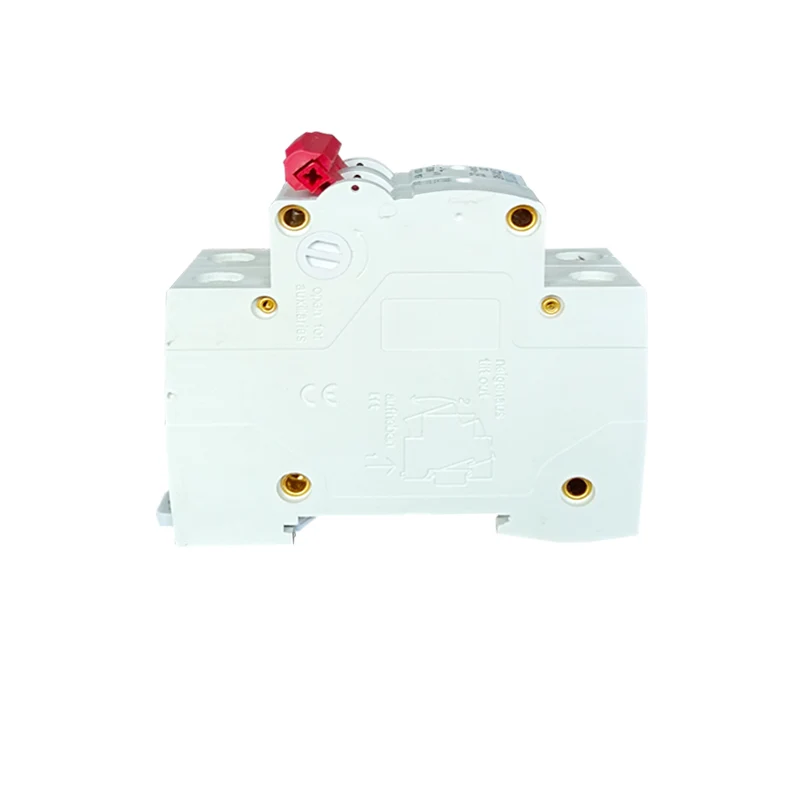

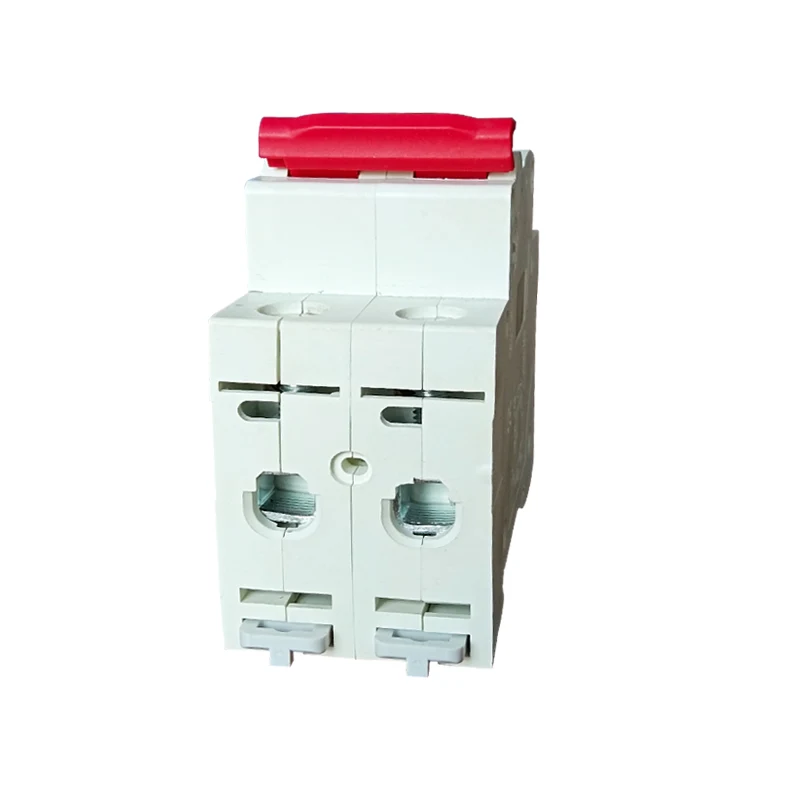

Curve D MCB Miniature stroomonderbreker

Door te voldoen aan een aantal internationale veiligheidsnormen en gezaghebbende certificeringen, biedt Curve D MCB Miniature Cirwarder betrouwbare bescherming voor elektrische systemen en wordt veel gebruikt in verschillende toepassingen waar hoge veiligheid en stabiliteit vereist zijn. Bij het selecteren en gebruiken van curve D MCBS wordt aanbevolen dat de selectie gebaseerd is op specifieke vereisten voor elektrische systeem en belastingskenmerken, en dat de relevante installatie- en onderhoudscodes worden gevolgd.

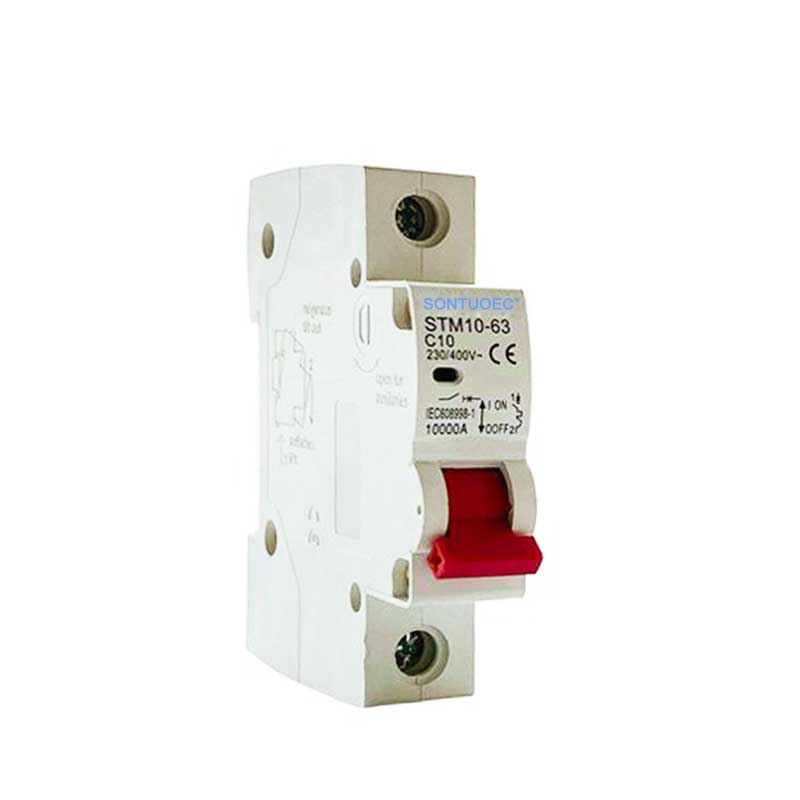

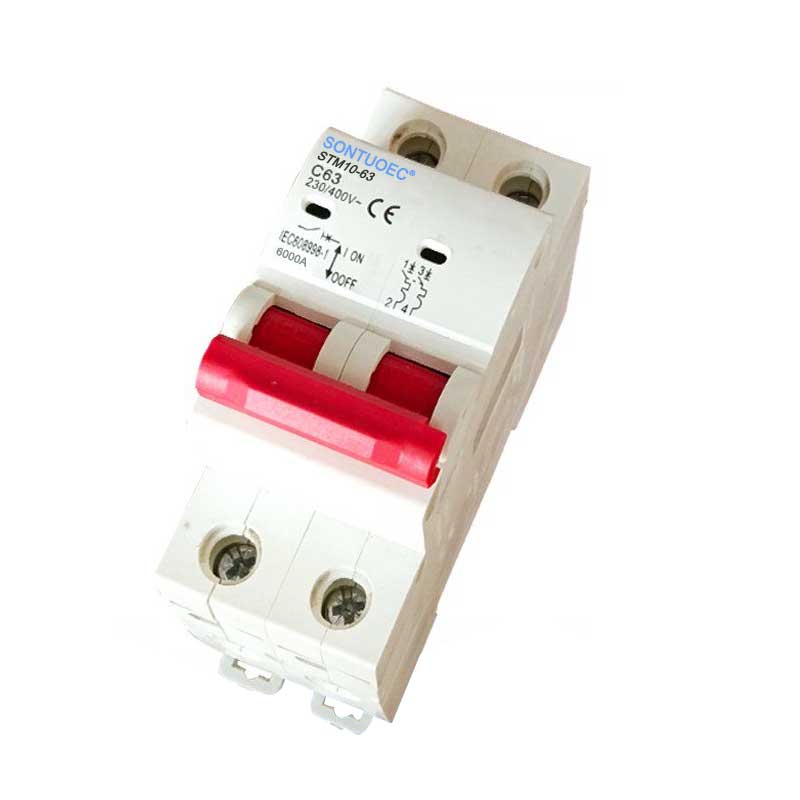

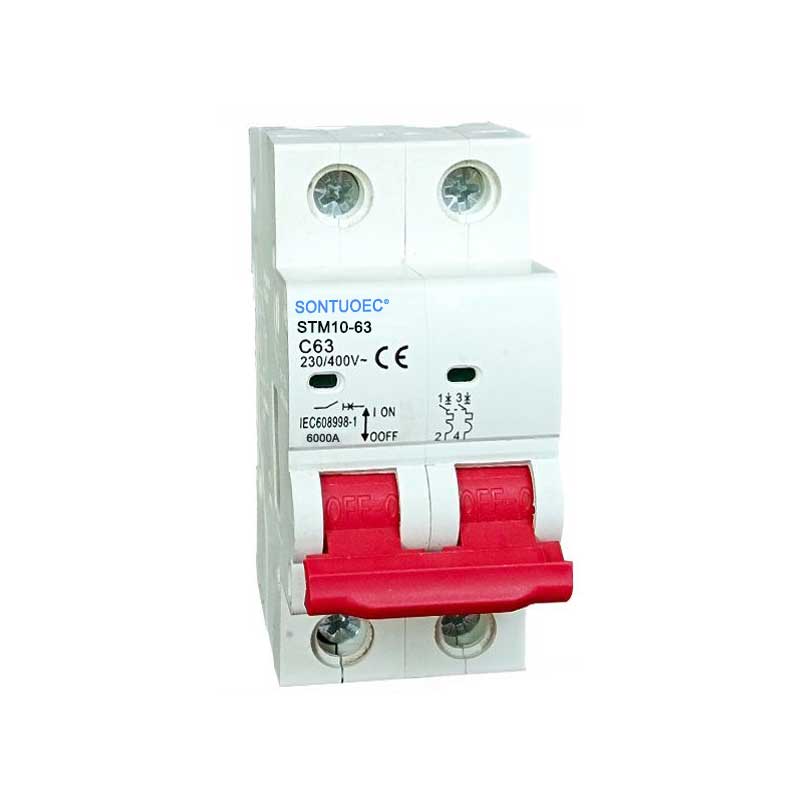

Model:STM10-63

Stuur onderzoek

Productomschrijving

Standaard		IEC/EN 60898-1
Elektrisch functies	Nominale stroom in	A	1,2,4,610,16,20,25,32,40,50,63a
	Palen	P	1p, 2p, 3p, 4p
	Nominale spanning ue	V	AC 230/400
	Isolatiespanning UI	V	500
	Nominale frequentie	Hz	50/60
	Nominale breekcapaciteit	A	3000, 4500, 6000
	Nominale impuls bestand tegen spanning (1,2/50) uimp	V	4000
	Diëlektrische testspanning op Ind.freq. voor 1 minuut	Kv	2
	Vervuiling		2
	Thermo-magnetische afgifte kenmerk		B, C, D
Mechanisch functies	Elektrisch leven	t	4000
	Mechanisch leven	t	10000
	Bescherming van bescherming		IP20
	Referentietemperatuur voor instelling van thermisch element	ºC	30
	Omgevingstemperatuur (met dagelijks gemiddelde ≤35 ° C)	ºC	-5 ~+40 (speciale applicatie raadpleegt u Temperatuurcompensatiecorrectie)
	Opslagtemperatuur	ºC	-25 ~+70
Installatie	Type eindaansluiting		Kabel/pin-type busbar
	Terminalgrootte boven-/onderkant voor kabel	mm2	25
		AWG	18-3
	Therminale maat boven/onderkant voor busbar	mm2	25
		AWG	18-3
	Aanscherping koppel	N*m	2
		In-lbs	18
	Montage		op DIN -rail EN 60715 (35 mm) door middel van een snelle clipapparaat
	Verbinding		Van boven en onder

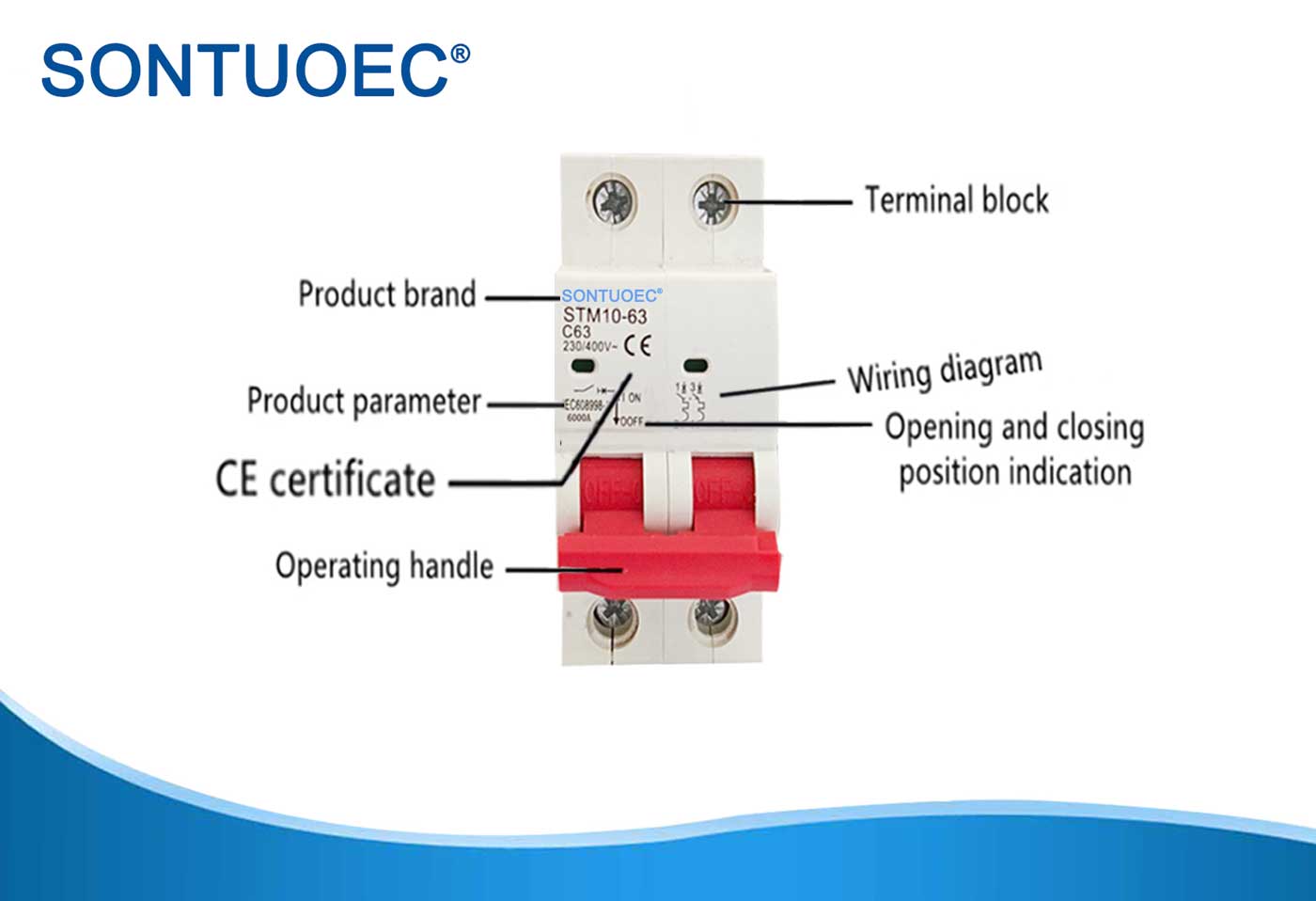

Productkenmerken

 Nominale stroom en spanning: Curve D MCB's zijn geschikt voor een breed bereik van nominale stromen, zoals 6A, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, enz., Evenals voor beoordeelde spanningsbereiken zoals 110V, 220V, 400V, enz. En voor frequenties van 50/60Hz.

 Ontwenderingskarakteristieken: Curve D MCB's zijn met name geschikt voor hoge inductieve belastingen en distributiesystemen die grote verstrooiende stromen genereren, zoals elektrische apparatuur die gepulseerde stromen, kleine motoren, enz. Genereert. De onmiddellijke breekstroom is meestal 10-40 keer de nominale stroom, wat betekent dat het circuits snel kan afsnijden en apparatuur kan beschermen tegen schade tijdens plotselinge toename van de stroom.

 Kortcircuitbescherming: D-curve MCB's hebben een hoge kortsluitbreekcapaciteit, zoals de nominale kortsluitbreekcapaciteit van 6KA voor sommige producten, die circuits betrouwbaar kunnen beschermen tegen kortsluitstromen.

 Veiligheidsnormen en certificeringen: deze producten voldoen meestal aan een aantal internationale veiligheidsnormen, zoals EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, enz., En hebben gezaghebbende certificaten verkregen zoals CE, CB, CCC, TUV, enz., Om ervoor te zorgen dat de producten veilig en betrouwbaar zijn.
