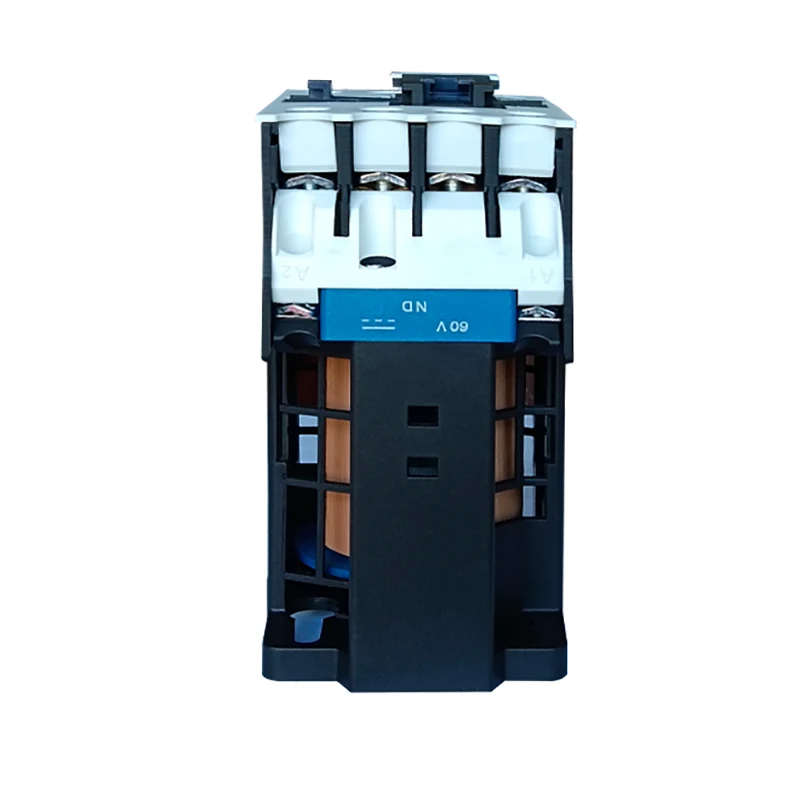

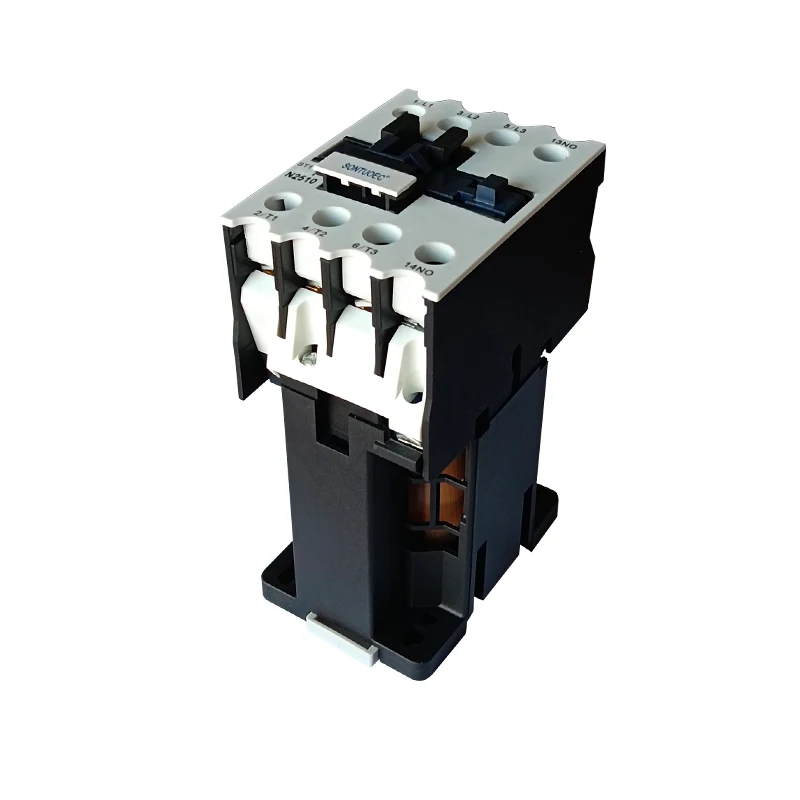

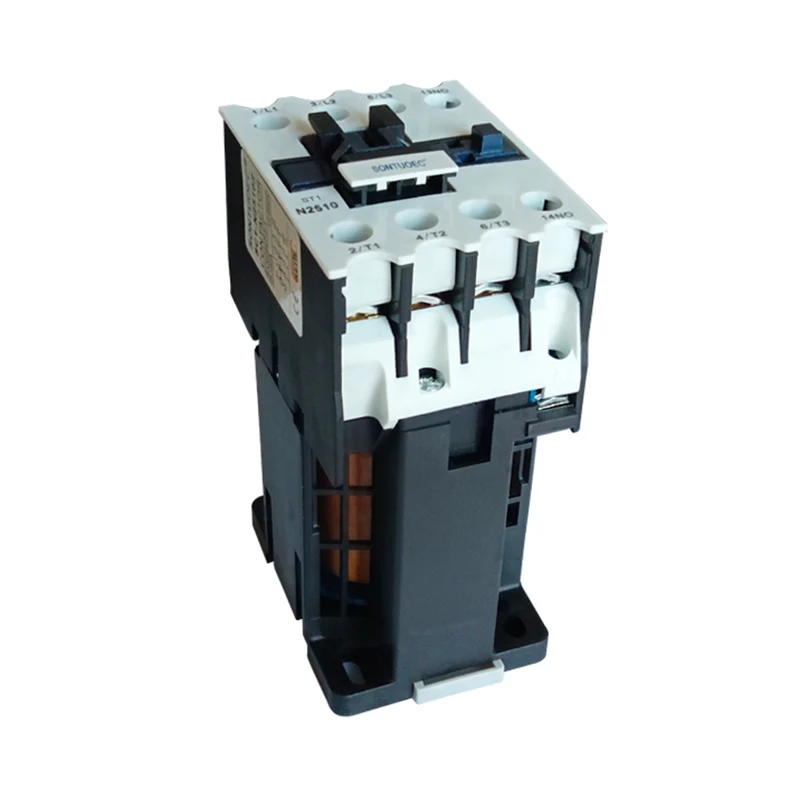

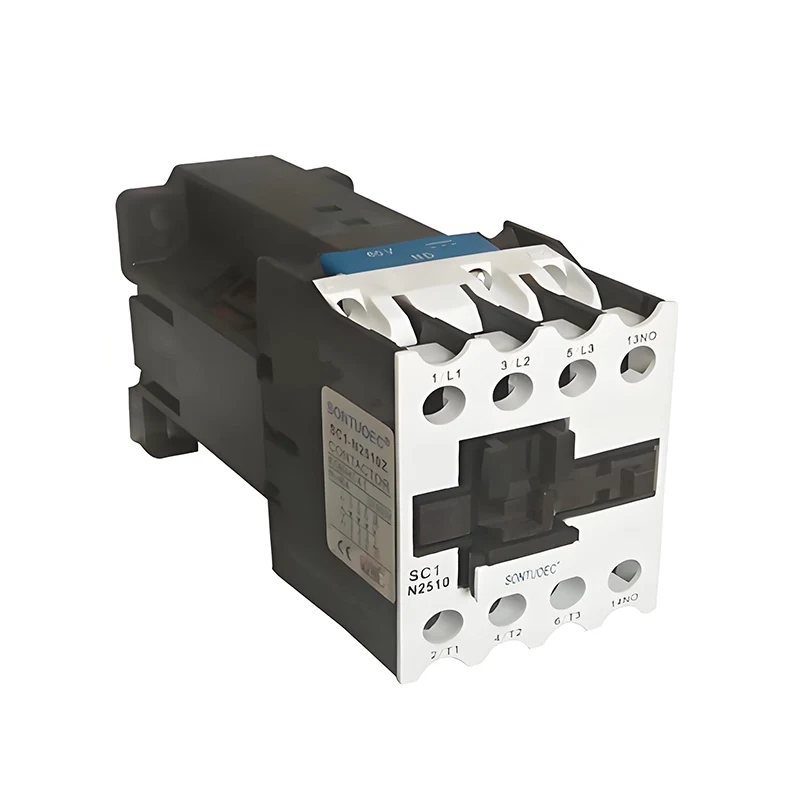

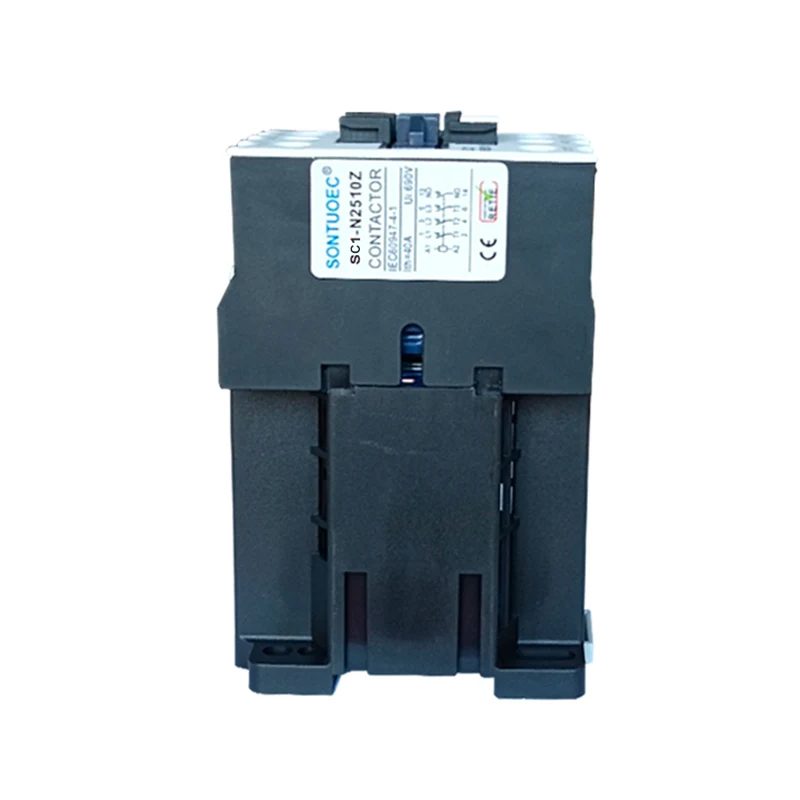

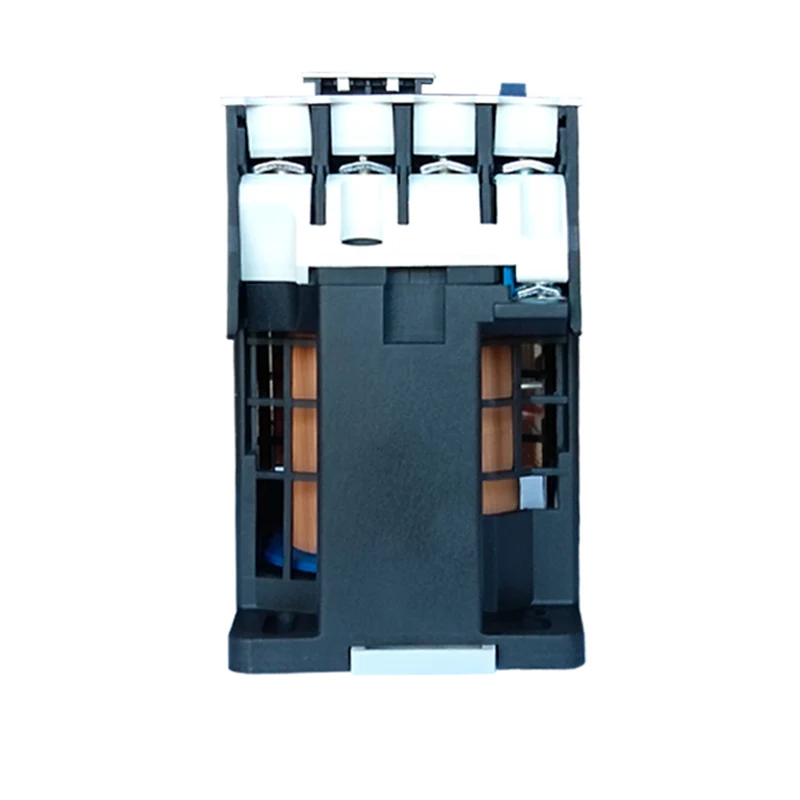

DC magnetische contactor

DC Magnetic Contactor is een elektrisch apparaat dat de DC-stroom gebruikt die door de spoel stroomt om een magnetisch veld te genereren dat de contacten sluit of verbreekt, waardoor het aandeel van het DC-circuit wordt geregeld. Het wordt voornamelijk gebruikt in afstandsbediening, automatiseringscontrolesystemen en DC -circuits die frequente werking vereisen.

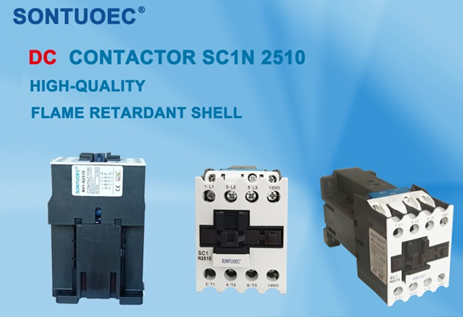

Model:SC1-N

Stuur onderzoek

Productomschrijving

Type		SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-
		9	12	18	25	32	40	50	63	80	95
									60
Nominale insulatio -spanning		660	660	660	660	660	660	660	660	660	660
conventioneel thermisch		20	24	32	40	50	60	75	80	110	125
huidig		20	24	32	40	50	60	75	80	110	125
Nominaal operationeel		9	12	16	25	32	40	50	63	80	95
huidig		9	12	16	25	32	40	50	63	80	95
beheerd	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Power (kW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Opmerking		De installatie van de					De installatie van de
		Relais kunnen twee schroeven gebruiken					Relais kunnen drie
		en gebruik ook de 35 mm					schroeven en gebruik ook de
		Installatierail					75 mm of 35 mm installatie
							rail

Werkingsprincipe

Wanneer de spoel van een DC -magnetische contactor wordt bekrachtigd, genereert de DC -stroom in de spoel een magnetisch veld. Dit magnetische veld zal ervoor zorgen dat de statische ijzerkern elektromagnetische zuigkracht genereert, die de bewegende ijzeren kern aantrekt, waardoor het contactsysteem drijft. Normaal gesproken worden de normaal gesloten contacten geopend en worden de normaal open contacten gesloten, waardoor de aan/uit -regeling van het circuit wordt gerealiseerd. Wanneer de spoel is ontworpen, verdwijnt de elektromagnetische zuiging, de beweegbare ijzeren kern wordt geresets onder de werking van de veer en keren de contacten terug naar hun oorspronkelijke staat.

Hoofdstructuur en kenmerken

Elektromagnetisch systeem: inclusief spoel, statische ijzeren kern en bewegende ijzeren kern en andere componenten, is het belangrijkste onderdeel van het genereren van magnetisch veld en het regelen van de werking van contacten.

Contactsysteem: inclusief normaal open contacten en normaal gesloten contacten, gebruikt om het circuit aan en uit te regelen. Contactmaterialen hebben meestal een goede elektrische geleidbaarheid en prestaties op hoge temperatuur.

Boogdordingapparaat: gebruikt om de boog te doven wanneer het contact wordt verbroken, om het contact tegen schade te beschermen. Voor contactpersonen met grote capaciteit is het ontwerp van het boogd blikkende apparaat bijzonder belangrijk.

DC Magnetic Contactor wordt gekenmerkt door eenvoudige structuur, betrouwbare actie, lange levensduur en eenvoudig onderhoud. Tegelijkertijd heeft het vanwege het gebruik van DC -voeding een laag energieverbruik en lawaai.

Selectie en voorzorgsmaatregelen

Bij het selecteren van een DC -magnetische contactor moeten de volgende factoren worden overwogen:

Nominale spanning: zorg ervoor dat de nominale spanning van de geselecteerde contactor overeenkomt met de DC -spanning in het circuit.

Nominale stroom: Selecteer volgens de hoeveelheid laadstroom in het circuit een contactor met de juiste nominale stroomwaarde. Tegelijkertijd is het ook noodzakelijk om de overbelastingscapaciteit te overwegen en kortsluiting te weerstaan capaciteit van de contactor.

Contactformulier en nummer: selecteer volgens de vraag van circuitbesturing het juiste contactformulier en het nummer. Of normaal open of normaal gesloten contacten bijvoorbeeld vereist zijn en hoeveel contacten nodig zijn.

Merk en kwaliteit: kies bekende merken en producten van hoge kwaliteit om de betrouwbaarheid en de levensduur van de contactor te waarborgen. Overweeg ook factoren zoals de after-sales service en technische ondersteuning van het product.

Wanneer u DC magnetische contactoren gebruikt, moet u aandacht besteden aan de volgende zaken:

Correcte bedrading: zorg ervoor dat de bedrading van de contactor correct is om verkeerde bedrading te voorkomen dat leidt tot circuitfout of schade aan de contactor.

Regelmatig inspectie en onderhoud: inspecteer en onderhoud regelmatig de contactor, inclusief het reinigen van de contacten, het controleren van de spoelweerstand en isolatieweerstand. Zorg ervoor dat de contactor in goede staat is.

Vermijd overbelasting en kortsluiting: vermijd de contactor te laten werken onder overbelasting of kortsluiting voor een lange tijd om te voorkomen dat de contactor beschadigt en de stabiliteit van het circuit beïnvloedt.
