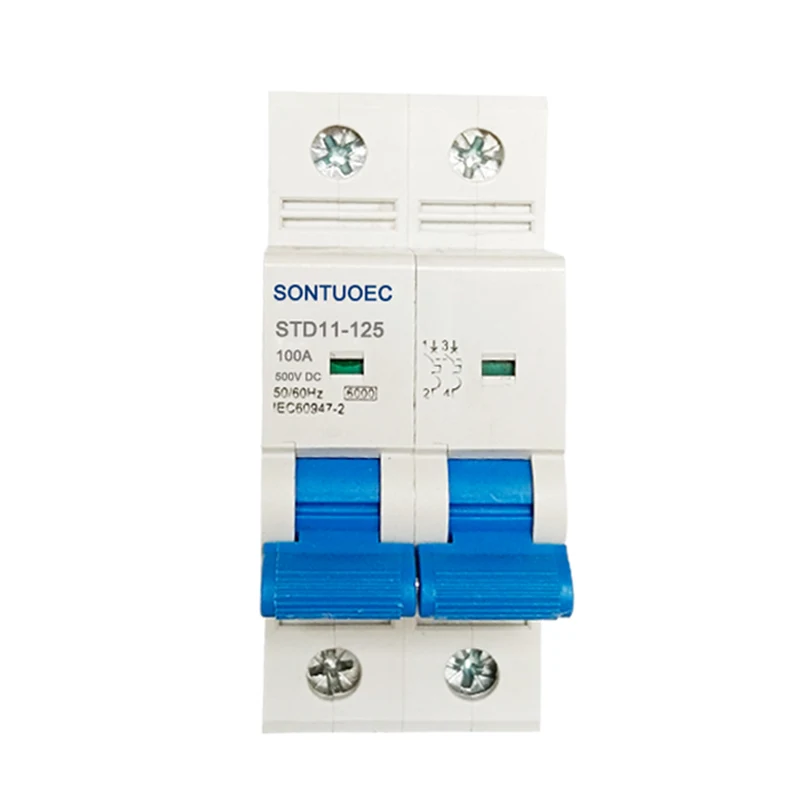

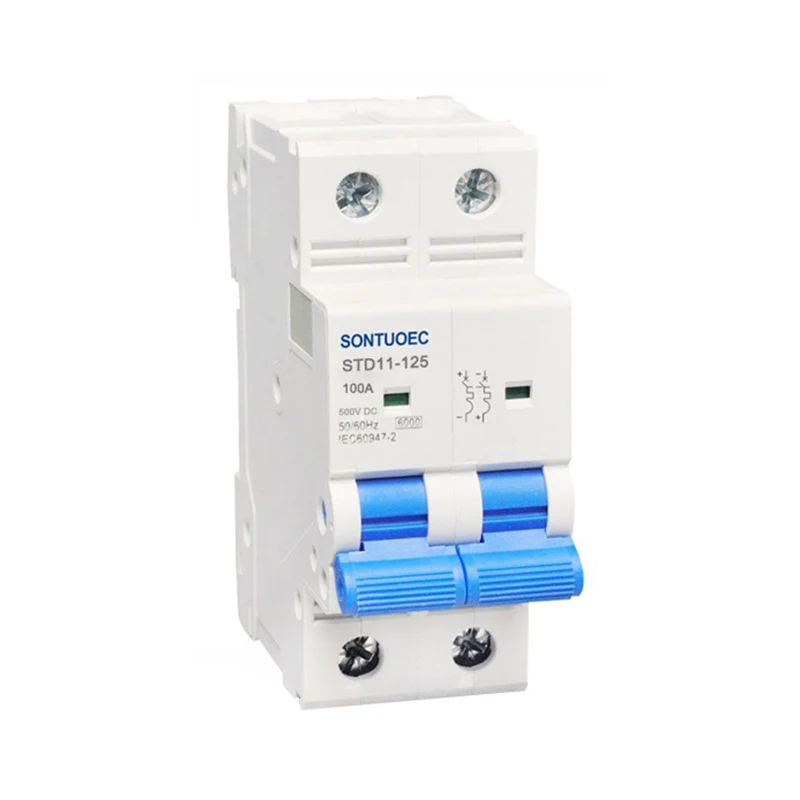

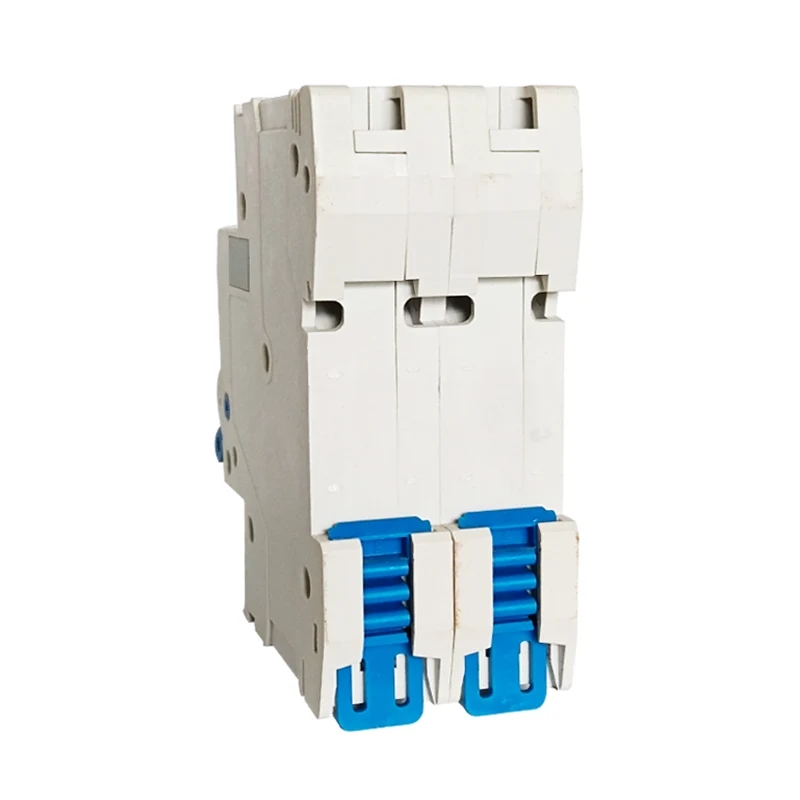

DC MCB Miniature stroomonderbreker

De DC MCB Miniature -stroomonderbreker is een elektrische schakelaar die speciaal is ontworpen voor automatische werking in DC -circuits. De belangrijkste functie is het beschermen van automatische apparaten tegen overbelastingen, kortsluitingen en andere foutgevaren en om de veiligheid van het gehele energiesysteem te waarborgen. Wanneer de stroom die door het circuit stroomt, de beoordeling van de DC MCB overschrijdt, of wanneer lekstroom in het circuit wordt gedetecteerd, zal de DC MCB het circuit automatisch verbreken, waardoor het circuit wordt voorkomt dat het circuit wordt beschadigd door overbelasting, kort circuit of lekkage.

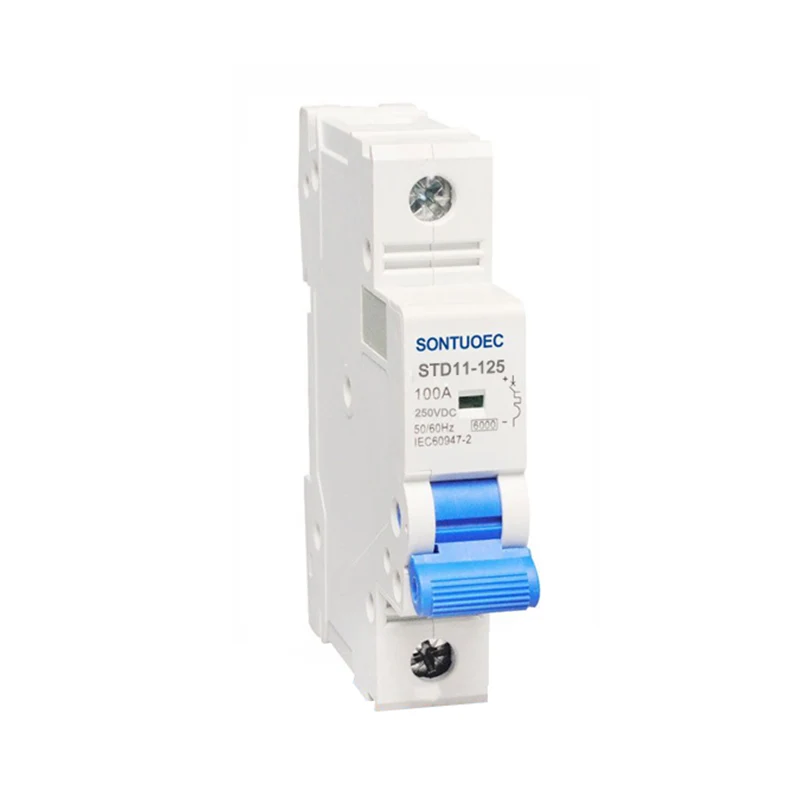

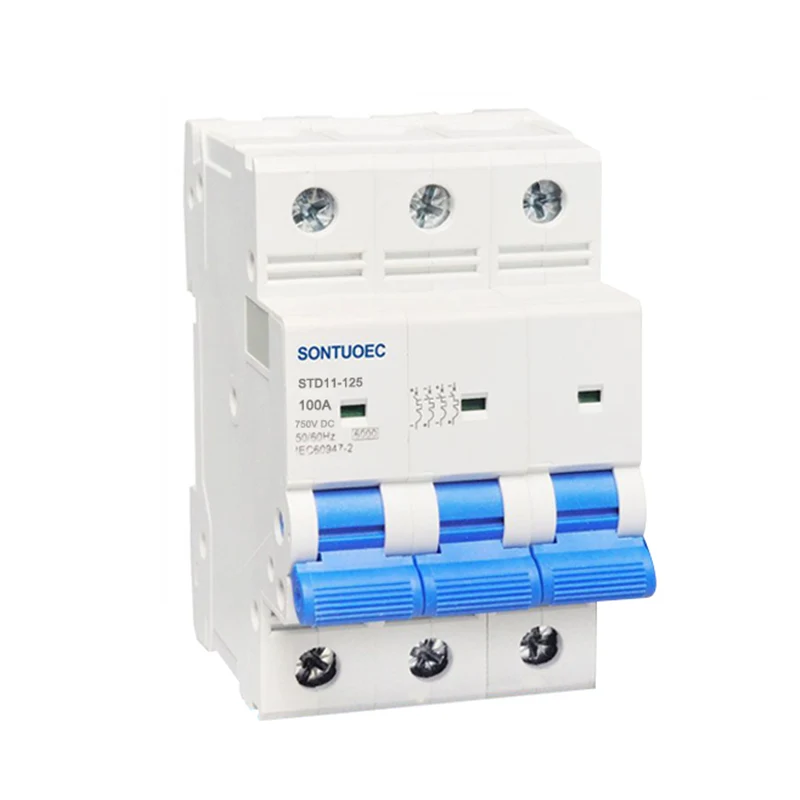

Model:STD11-125

Stuur onderzoek

Productomschrijving

Model	STD11-125
Standaard	IEC60898-1
Pool	1p, 2p, 3p, 4p
Struikelcurve	B, C, D
Nominale kortsluitcapaciteit (ICN)	3ka, 4.5ka, 6ka
Nominale stroom (in)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a
Nominale spanning (UE)	DC 24,48,120,250.500.750,1000
Magnetische releases	B Curve: tussen 3in en 5 in C Curve: tussen 5in en 10 inin D Curve: Tussen 10in en 14in
Elektromechanisch uithoudingsvermogen	Meer dan 6000 cycli

Werkingsprincipe

Het werkingsprincipe van de DC MCB -miniatuurstroomonderbreker is gebaseerd op de thermische en elektromagnetische effecten van elektrische stroom. Wanneer een continue overstroom door een DC MCB stroomt, wordt de interne bimetaal verwarmd en afgebogen door buigen, die de mechanische vergrendeling vrijgeeft en het circuit afsnijdt. Bovendien veroorzaakt in het geval van een kortsluiting de plotselinge stroomstijging de plunjer geassocieerd met de spits van de DC MCB of solenoïde elektromechanisch verplaatst, die het reismechanisme activeert om het circuit af te snijden.

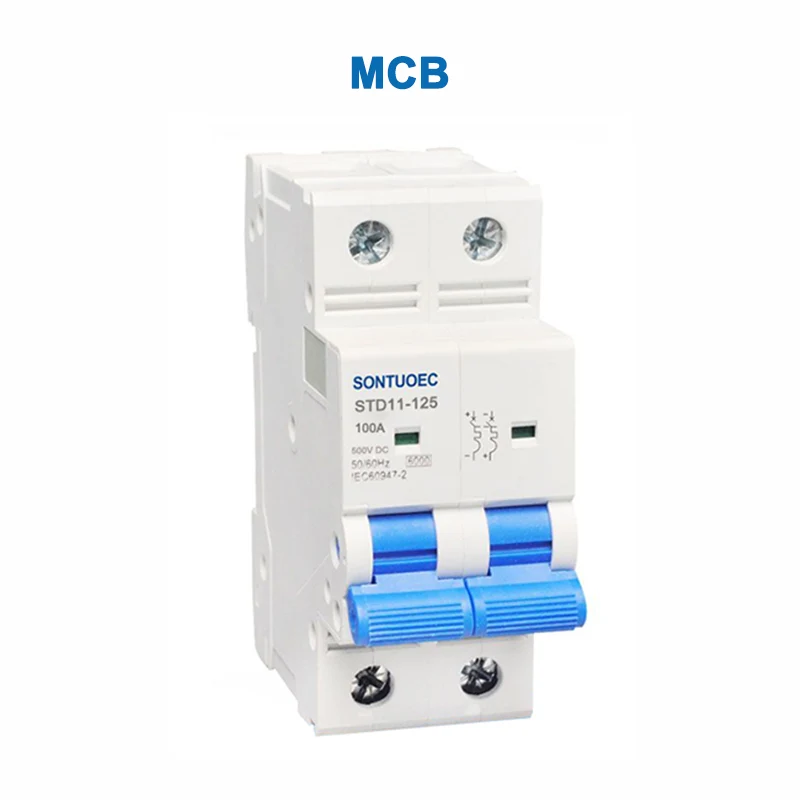

DC MCB Miniature Circuit Breaker

Hoofdkenmerken

Speciale boogd blikken en huidige beperkende systeem: DC MCB neemt een speciaal boogdovend en huidig beperkend systeem aan, dat in staat is om snel de foutstroom van het DC -distributiesysteem te breken en de generatie en verspreiding van ARC te voorkomen.

Hoge gevoeligheid en snelle respons: DC MCB kan kleine lekstromen detecteren en het circuit in zeer korte tijd afsnijden, waardoor onmiddellijke bescherming wordt geboden.

Herbruikbaar: in tegenstelling tot conventionele zekeringen, kan de DC MCB na een reis handmatig of automatisch worden gereset, waardoor de behoefte aan vervanging wordt geëlimineerd.

Meerdere huidige beoordelingen beschikbaar: DC MCB's zijn verkrijgbaar in verschillende specificaties van verschillende stroombeoordeling.

Niet-gepolariseerd en gepolariseerd: DC MCB's op de markt worden voornamelijk gecategoriseerd in gepolariseerd en niet-gepolariseerd. Gepolariseerde DC MCB's moeten speciale aandacht besteden aan de stroomrichting bij het verbinden, terwijl niet-gepolariseerde DC MCB's veiligheidsbescherming kunnen bieden, ongeacht de richting van de huidige stroom.

Toepassingscope

DC MCB's worden veel gebruikt waar DC -stroombeveiliging vereist is, zoals datacenters, fotovoltaïsche stroomopwekkingssystemen, energieopslagsystemen en laadpalen. Vooral in de markt voor energieopslag, waar de stroomrichting vaak bidirectioneel is (lading/ontladingsmodus), is het noodzakelijk om niet-gepolariseerde DC MCB's te gebruiken.
