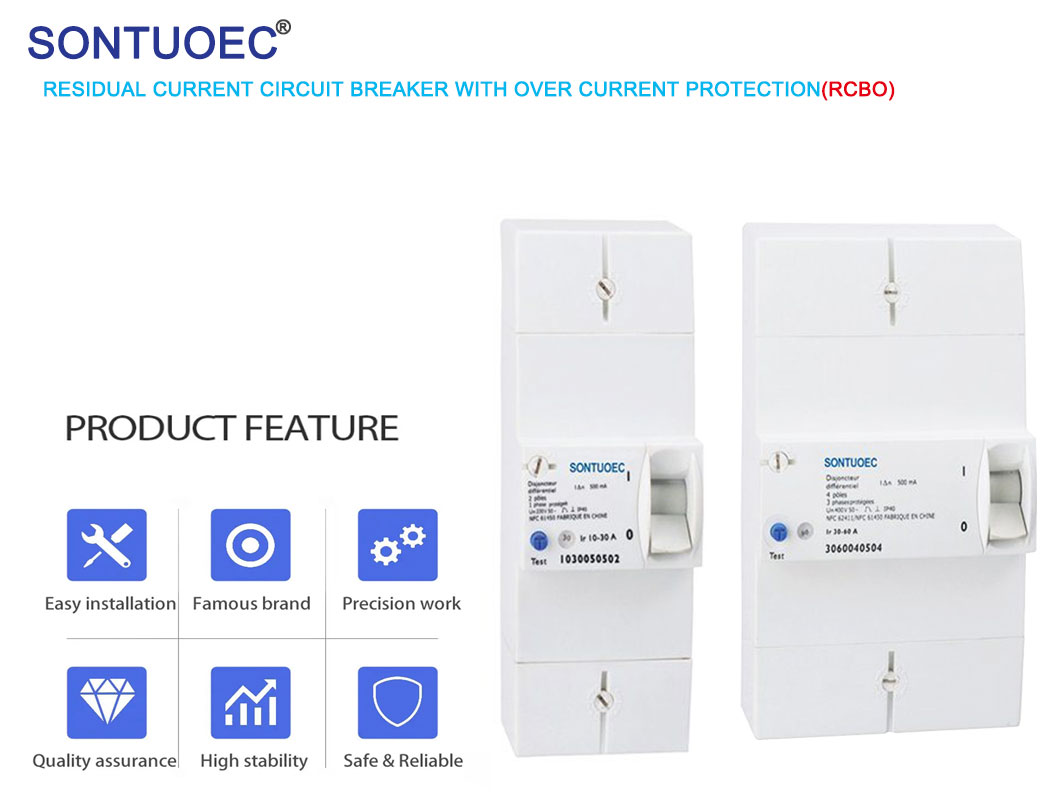

Stroomonderbreker

Disjuntor stroomonderbreker is een soort schakelapparaat dat wordt gebruikt om het circuit te beschermen, wanneer er overbelasting, kortsluiting en andere fouten in het circuit zijn, kan het snel het circuit afsnijden om te voorkomen dat de fout de apparatuur in het circuit uitbreidt en beschadigt. Vanwege de kleine omvang, lichtgewicht, eenvoudige installatie en andere kenmerken wordt miniatuurstroomonderbreker op grote schaal gebruikt in residentiële, commerciële en industriële velden als een beschermingselement voor terminale apparaten.

Model:STO

Stuur onderzoek

Productomschrijving

Model	Sto
Standaard	IEC61009-1, IEC 60947-2
Nominale gevoeligheid l △ n n	300.500 (MA)
Pool	2p, 4p
Nominale kortsluitcapaciteit (ICN)	3ka, 6ka, 8ka
Nominale stroom (in)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (stroom instelbaar)
Nominale spanning (VN)	230/400V
Elektromechanisch uithoudingsvermogen	Meer dan 6000 cycli

Structuur en werkingsprincipe

 Structuur: miniatuurstroomonderbreker bestaat meestal uit contactsysteem, boogdoofdapparaat, bedieningsmechanisme, loskoppelingsapparaat en shell en andere onderdelen. Onder hen wordt het contactsysteem gebruikt om het circuit aan te sluiten en los te koppelen; Het duifinrichting van de boog wordt gebruikt om de boog te blussen bij het loskoppelen van het circuit, waardoor de boog de apparatuur en het personeel niet kan schaden; Het bedieningsmechanisme wordt gebruikt om de stroomonderbreker handmatig of automatisch te bedienen; Het release -apparaat wordt gebruikt om het circuit automatisch af te snijden wanneer het circuit defect is.

 Werkprincipe: het werkingsprincipe van miniatuurstroomonderbreker is gebaseerd op de thermische en elektromagnetische effecten van stroom. Wanneer de stroom in het circuit de nominale waarde overschrijdt, wordt de bimetaal gebogen en afgebogen door warmte, waardoor de mechanische vergrendeling wordt vrijgegeven en de stroomonderbrekercontacten zo openen. Tegelijkertijd zal de elektromagneet ook zuigen genereren vanwege de overmatige stroom, waardoor de spits het circuit werkt en afsnijdt.

Voordelen en toepassingen

Voordelen: miniatuurstroomonderbreker heeft de voordelen van klein formaat, lichtgewicht, eenvoudige installatie, lange levensduur en hoge betrouwbaarheid. Tegelijkertijd heeft het ook verschillende beveiligingsfuncties, zoals bescherming van overbelasting, bescherming van kortsluiting, lekbescherming, enz., Die de veilige werking van het circuit kunnen waarborgen.

Toepassingen: miniatuurstroomonderbrekers worden veel gebruikt in residentiële, commerciële en industriële velden. In de woonwijk wordt het meestal gebruikt als een beschermingselement in de distributiebox om de veiligheid van thuiscircuits te beschermen; In de commerciële en industriële gebieden wordt het gebruikt als een beschermingselement voor elektrische apparatuur om ongevallen zoals schade aan apparatuur en brand veroorzaakt door circuitfalen te voorkomen.
