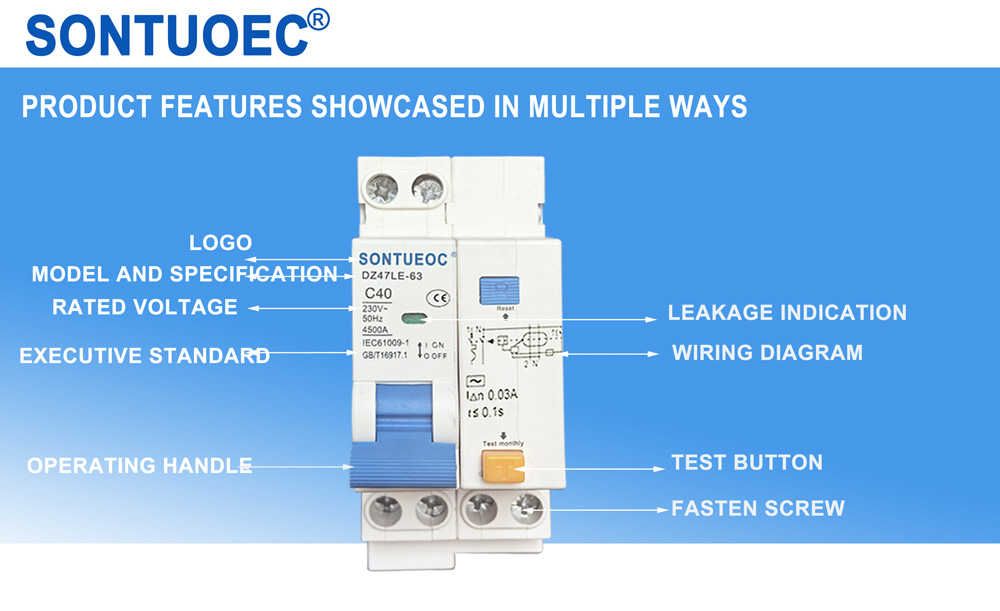

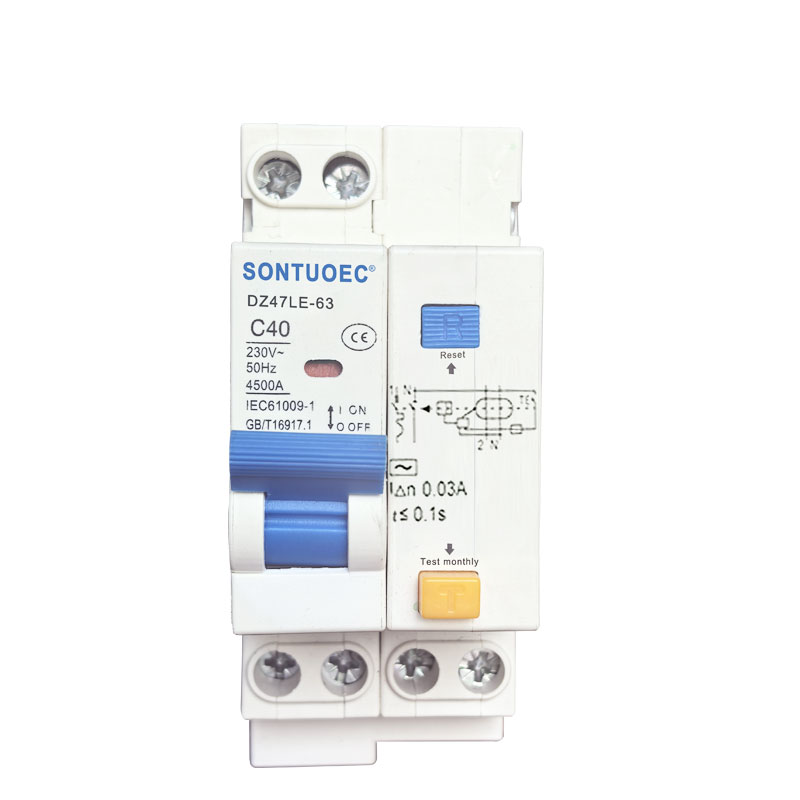

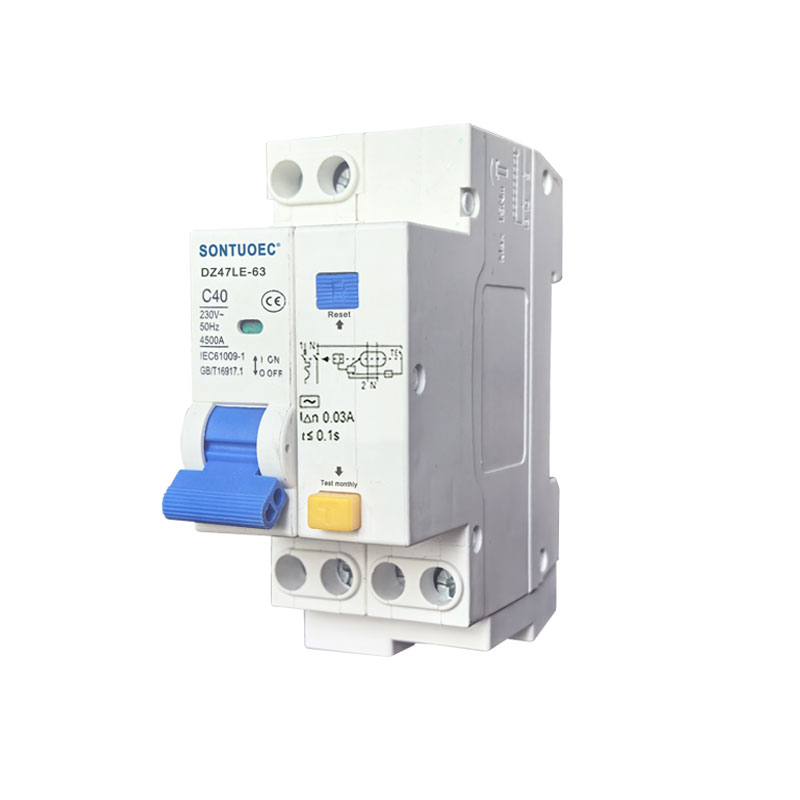

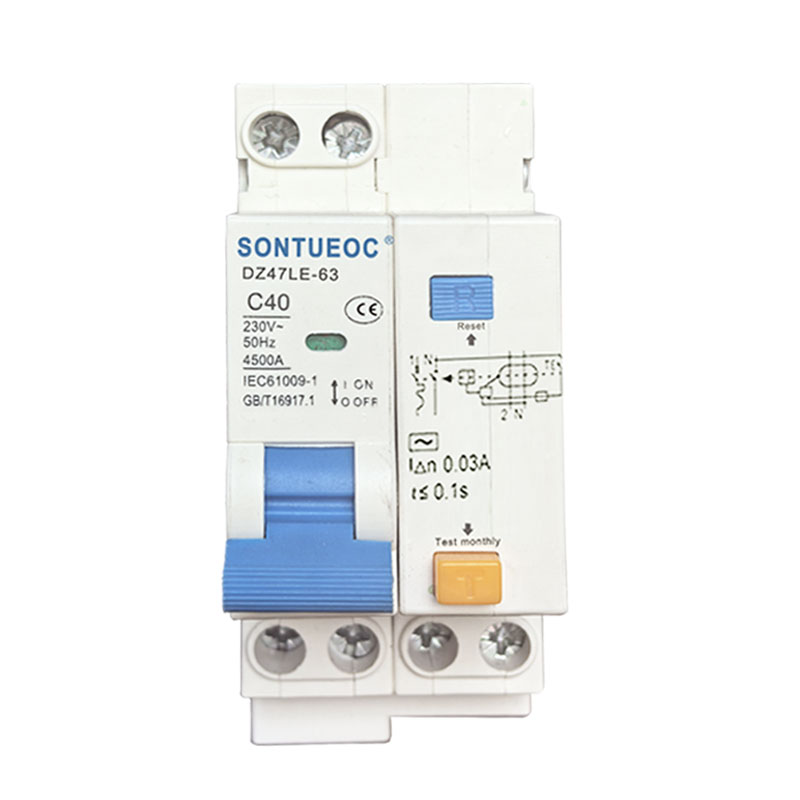

Dz47le-63 RCBO-serie lekstroomonderbreker

SONTUOEC is een van de Chinese leveranciers/fabrikanten die gespecialiseerd is in de productie van diverse kleine elektrische apparaten.DZ47LE toepasbaar op een lijn van AC 50/60Hz nominale spanning 230V voor enkelpolig tweedraads, 2-polig of 400V voor 3-polig, 3-polig 4-draads. 4-polig en nominale stroom tot 63A. Het kan de lijn en de motor beschermen tegen overbelasting en kortsluiting. Het kan ook worden gebruikt voor onregelmatige lijnconversie en onregelmatige motorstart. Het voldoet aan de normen van IEC61009.1.

Model:DZ47LE-63

Stuur onderzoek

Productomschrijving

Technische parameters:

Nominale spanning (V)	Nominale stroom van geval Inm(A)	Polen	Neutra	Nominale stroomIn(A)	Nominaal kortsluitvermogen Icu(KA)		Nominale stroom Lekbreekstroom	Nominale stroom, geen breukstroom (mA)
Nominale spanning (V)	Nominale stroom van geval Inm(A)	Polen	Lijn	Nominale stroomIn(A)	Breekcapaciteit Icu(KA)	COS	(mA))	Nominale stroom, geen breukstroom (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

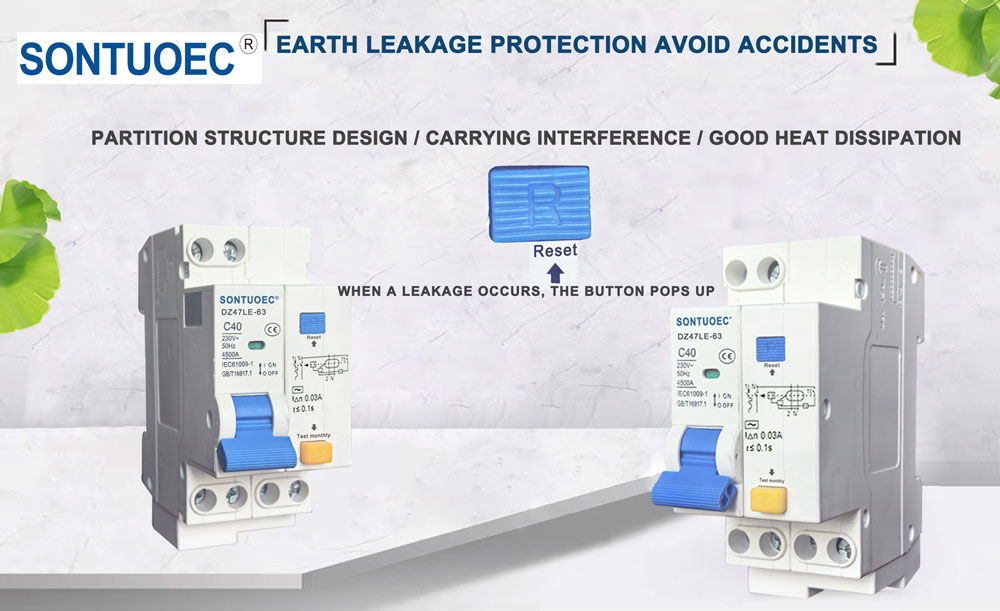

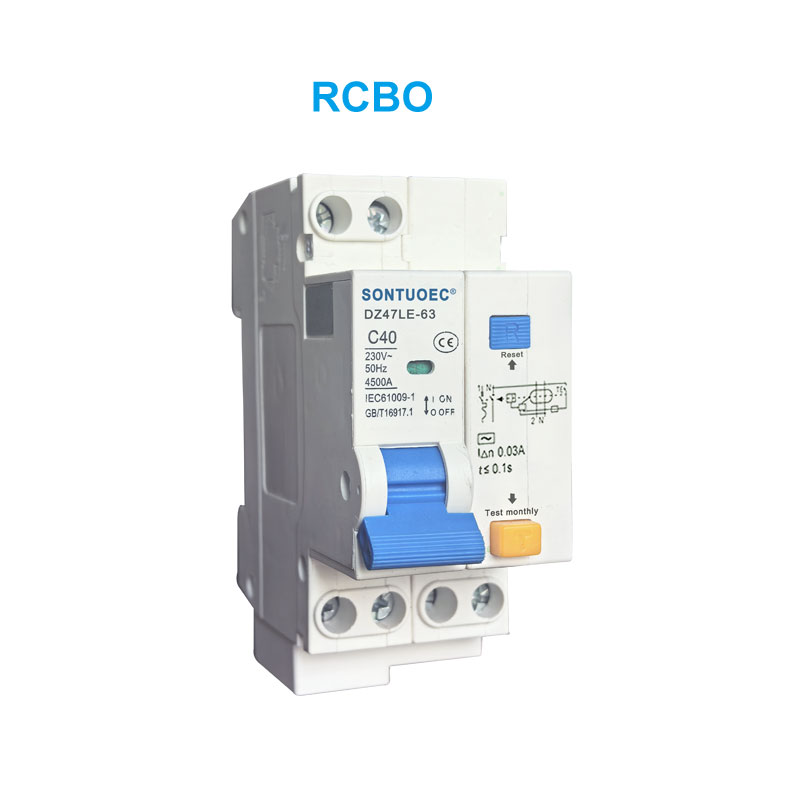

DZ47LE Aardlekschakelaar met overstroombeveiliging (elektronisch):

1. Toepassing

Personeel en brandbeveiliging

Kabel- en lijnbeveiliging tegen overbelasting en kortsluiting

2. Algemene regels voor het kiezen van RCBO:

a.Nominale resterende bedrijfsstroom

In ≤ 30 mA: extra bescherming bij direct contact In ≤300 mA: preventieve brandbeveiliging bij aardlekstromen

b. Tripklasse

AC-klasse - Uitschakeling is gegarandeerd voor sinusoïdale wisselstromen, ongeacht of deze snel worden aangelegd of langzaam toenemen.

c.Uitschakelcurve

C-curve (5-10 In) bescherming en controle van de circuits tegen overbelasting en kortsluiting; bescherming voor resistieve en inductieve belastingen met lage inschakelstroom.

D-curve (10-14 In) bescherming en controle van de circuits tegen overbelasting en kortsluiting; bescherming voor circuits die belastingen leveren met een hoge inschakelstroom bij het sluiten van het circuit (LV/LV-transformatoren, doorslaglampen).
