Elektrische stroomonderbreker

Een elektrische stroomonderbreker is een schakelapparaat dat stroom kan dragen en breken onder normale of abnormale circuitomstandigheden. De hoofdfunctie is het beschermen van het circuit tegen schade veroorzaakt door overbelastingen, kort circuits en andere abnormale omstandigheden om de veilige en stabiele werking van het voedingssysteem te waarborgen. Wanneer overbelasting, kortsluiting en andere fouten plaatsvinden in het circuit, kan de elektrische stroomonderbreker de stroom snel afsnijden, voorkomen dat de fout zich uitbreidt en de apparatuur en persoonlijke veiligheid beschermen.

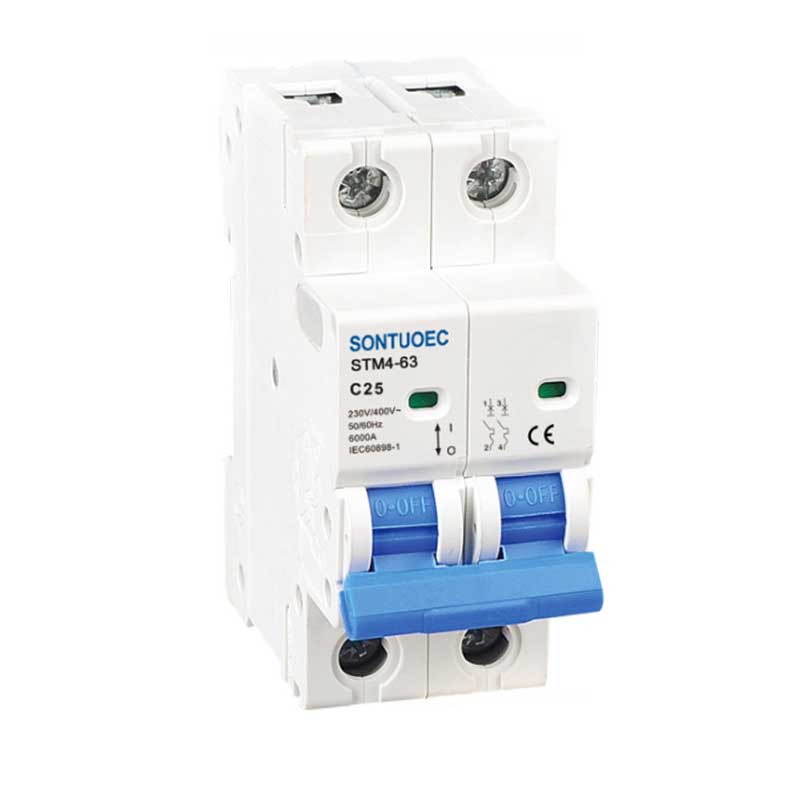

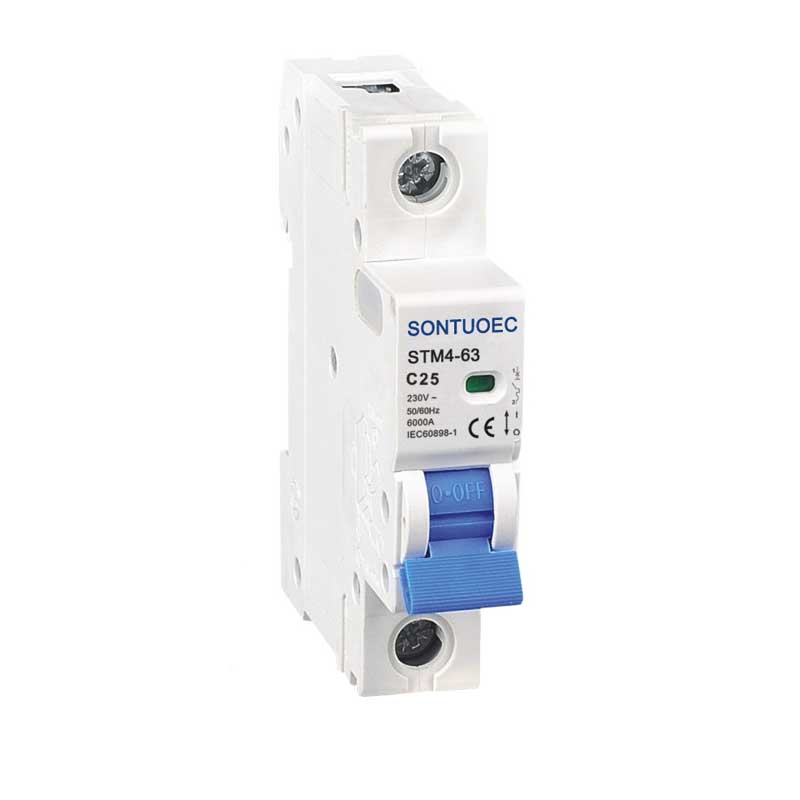

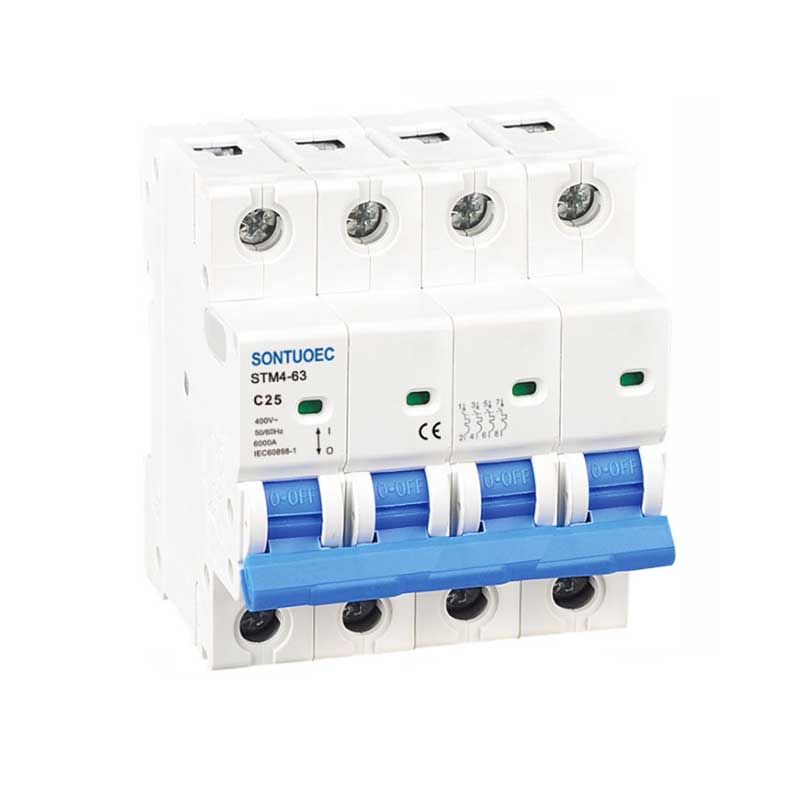

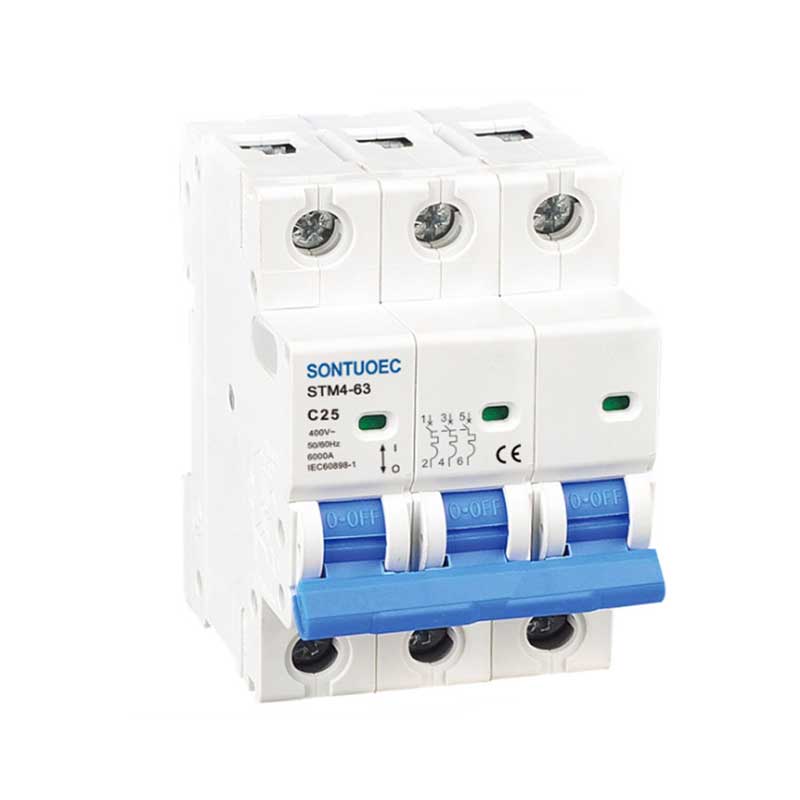

Model:STM4-63

Stuur onderzoek

Productomschrijving

Model	STM4-63
STANDAARD	IEC60898-1
Pool	1p, 2p, 3p, 4p
Kortsluitbreekcapaciteit	3ka, 4.5ka, 6ka
Beoordeeld Huidige (in)	1,2,4,610,16,20,25,32,40,50,63a
Beoordeeld Spanning (VN)	AC230 (240)/400 (415) V
Beoordeeld Frequentie	50/60Hz
Struikelcurve	B, C, D
Magnetisch vrijgeven	B Curve: tussen 3in en 5 in
	C Curve: Tussen 5in en 10in
	D Curve: Tussen 10in en 14in
Elektropechanisch uithoudingsvermogen	over 6000 cycli

Werkingsprincipe

Het werkende principe van elektrische stroomonderbrekers is gebaseerd op de principes van elektromagnetische inductie en mechanische transmissie. Wanneer de stroom in het circuit de nominale waarde overschrijdt, zal het thermische element in de stroomonderbreker opwarmen en vervorming van de bimetaal produceren, of de elektromagneet zal voldoende zuigkracht produceren om het ontkoppelingsmechanisme te laten werken, waardoor het circuit wordt afgesneden. Bovendien heeft de stroomonderbreker ook een boogdefortapparaat, dat de boog effectief kan doven die wordt gegenereerd bij het breken van de stroom en voorkomen dat de boog apparatuur en personeel schade toebrengt.

Hoofdcomponenten

Elektrische stroomonderbreker bestaat in het algemeen uit contactsysteem, boogd blikken systeem, bedieningsmechanisme, spits, shell enzovoort. Contactsysteem wordt gebruikt om de stroomonderbreker aan te sluiten en los te koppelen; boogd blikken systeem wordt gebruikt om de boog te doven gegenereerd bij het breken van de stroom; Bedieningsmechanisme wordt gebruikt om de handmatige of automatische werking van de stroomonderbreker te realiseren; De tripper is het deel dat de werking van de stroomonderbreker veroorzaakt volgens de foutsituatie in het circuit; De schaal wordt gebruikt om de interne structuur van de stroomonderbreker te beschermen en externe interferentie te voorkomen.
