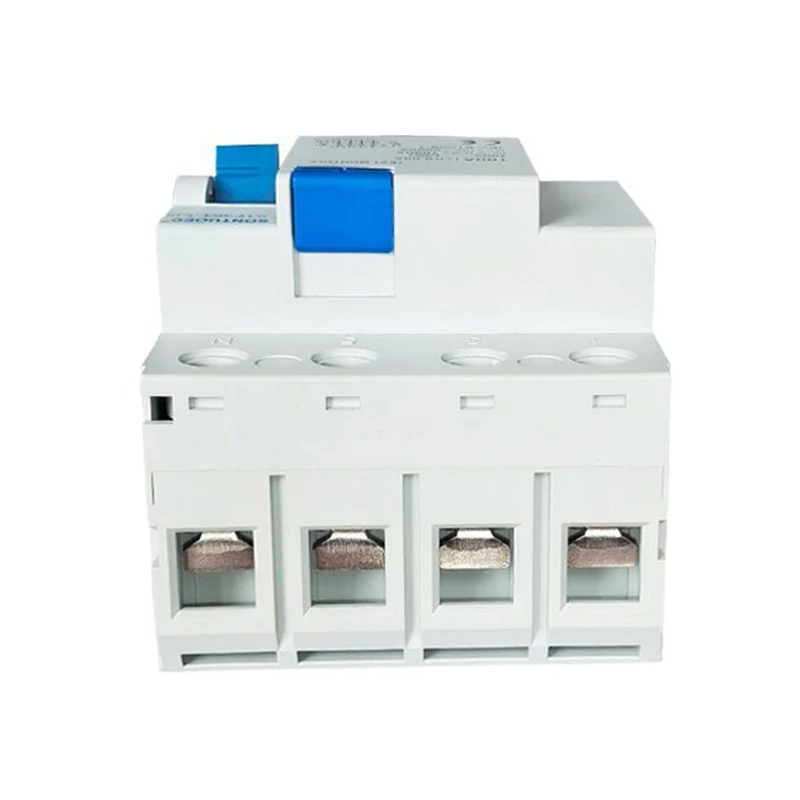

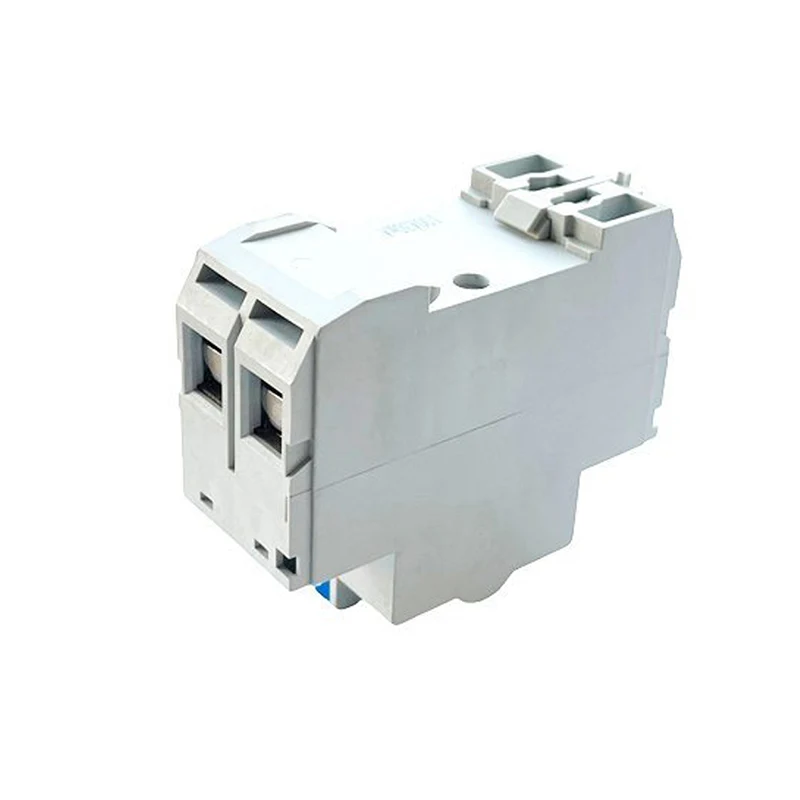

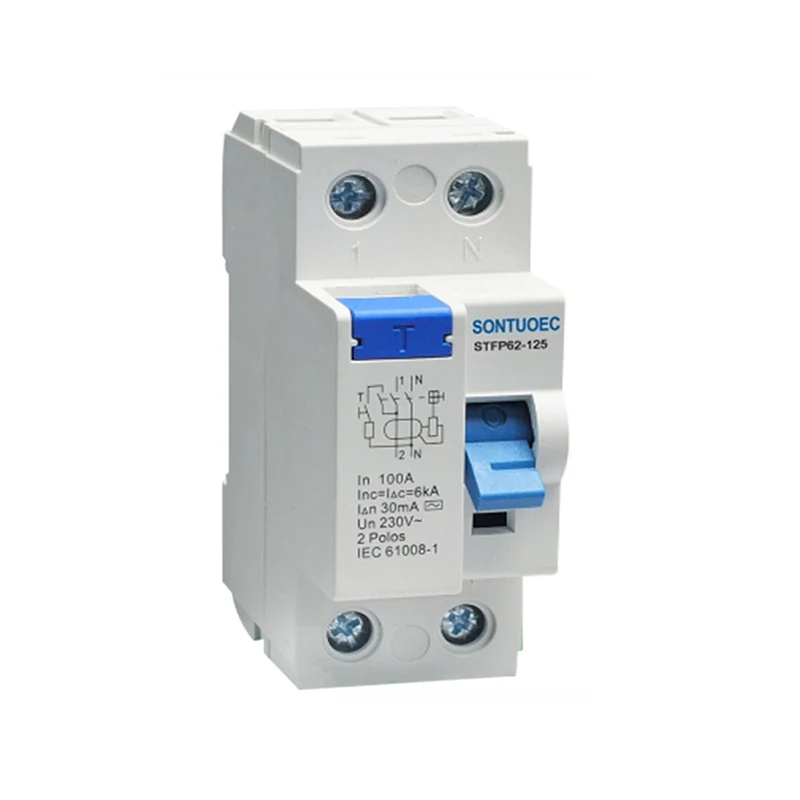

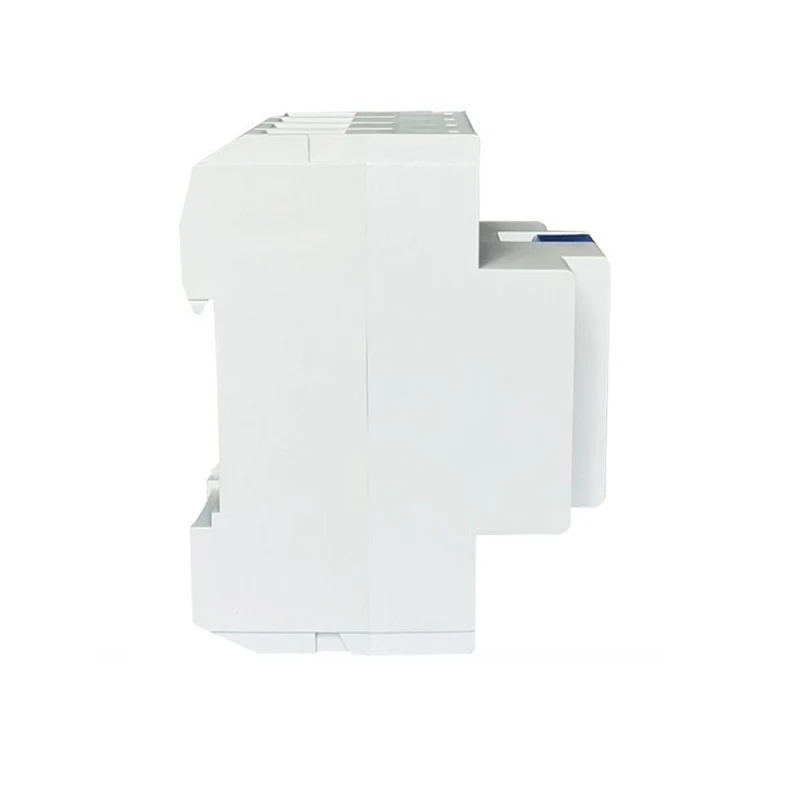

Elektronische magnetische A Type RCCB 125A/30MA

Elektronische magnetische A Type RCCB 125A/30MA is in staat om resterende stromen in circuits te detecteren als gevolg van lekkage, kort circuits of grondfouten en automatisch circuits afgesneden wanneer de stroom een vooraf ingestelde drempel overschrijdt, waardoor de veiligheid van personeel en apparatuur wordt beschermd. Het werkingsprincipe is gebaseerd op het principe van elektromagnetische inductie, wanneer de reststroom door de transformator gaat, zal de overeenkomstige magnetische flux worden gegenereerd, die op zijn beurt het elektronische circuit veroorzaakt om signaalverwerking uit te voeren en uiteindelijk de werking van het afgiftemechanisme regelt.

Model:STFP360-125

Stuur onderzoek

Productomschrijving

Model:	STFP360-125
STANDAARD:	IEC 61008-1
Resterende huidige kenmerken:	En, en
Paalnr.:	2p, 4p
Nominale stroom:	16a, 25a, 32a, 40a, 63,80,100,125a
Nominale spanning:	230/400V AC
Nominale frequentie:	50/60Hz
Rated Residual Operational Stroom IAN:	10 mA, 30 mA, 100 mA, 300MA, 500MA
Rated Rest Resterende niet-operationele stroom I ANO:	≤0,5iδn
Nominale voorwaardelijke kortsluitstroom Current Inc:	6000A
Nominale voorwaardelijke rest kortsluiting huidige iδc:	6000A
TRIPPENDE DUUR:	Onmiddellijke trippen ≤0,1sec
Reststruikbare stroombereik:	0,5iAn ~ iΔN
Elektromechanisch uithoudingsvermogen:	4000 cycli
Bevestigingskoppel:	2.0 nm
Verbindingsterminal:	Schroefaansluitpilaarterminal met klem
Installatie:	35 mm din rail montage

Hoofdkenmerken

Hoge gevoeligheid en snelle respons: elektromagnetische RCCB's kunnen kleine reststromen detecteren, meestal minder dan 30 mA (exacte waarde volgens productspecificaties), en het circuit snel binnen enkele milliseconden afsnijden, waardoor de ongevallen met elektrische schok effectief worden voorkomen.

Elektromagnetische bescherming: vergeleken met puur elektronische RCCB's combineren elektromagnetische RCCB's het principe van elektromagnetische inductie, die een hogere betrouwbaarheid en stabiliteit heeft en normaal kan werken in verschillende harde omgevingen.

Multifunctionaliteit: sommige elektromagnetische RCCB's hebben ook overbelasting-, kortsluitings- en andere beschermingsfuncties, die de veiligheid van circuits en apparatuur volledig kunnen beschermen.

Eenvoudig te installeren en te onderhouden: elektromagnetische RCCB's nemen meestal modulair ontwerp, compacte structuur, gemakkelijk te installeren en gemakkelijk te uitvoeren routineonderhoud en inspectie uit.

Werkingsprincipe

Het operationele principe van de elektromagnetische RCCB is gebaseerd op de wet van Kirchhoff, die stelt dat de invoerstroom altijd gelijk is aan de uitgangsstroom (in het ideale geval). Wanneer er een lekkage of een aardfout in het circuit is, stroomt een deel van de stroom direct naar de aarde om de belasting te omzeilen, waardoor een reststroom ontstaat. Op dit punt detecteert de transformator deze onevenwichtige stroom en genereert een overeenkomstige magnetische flux. Nadat de magnetische flux is verwerkt door het elektronische circuit, zal deze de werking van het stripmechanisme activeren, zodat de stroomonderbreker snel het circuit afsnijdt.

Toepassingsscenario's

Elektromagnetische RCCB's worden veel gebruikt in verschillende situaties waar elektrische bescherming vereist is, inclusief maar niet beperkt tot:

Residentiële en commerciële gebouwen: gebruikt om elektrische apparatuur en persoonlijke veiligheid te beschermen, waardoor ongevallen met elektrische schok en elektrische branden worden voorkomen.

Industriële productielijnen: gebruikt om elektrische apparatuur zoals motoren, transformatoren en andere elektrische apparatuur te beschermen tegen normaal werking, waardoor schade aan apparatuur en downtime door lekkage en overbelasting wordt voorkomen.

Openbare voorzieningen: zoals ziekenhuizen, scholen, bibliotheken en andere plaatsen, gebruikt om te zorgen voor de veilige werking van elektrische apparatuur en het veilige gebruik van elektriciteit door personeel.

Electronic Magnetic A Type RCCB 125A/30mA
