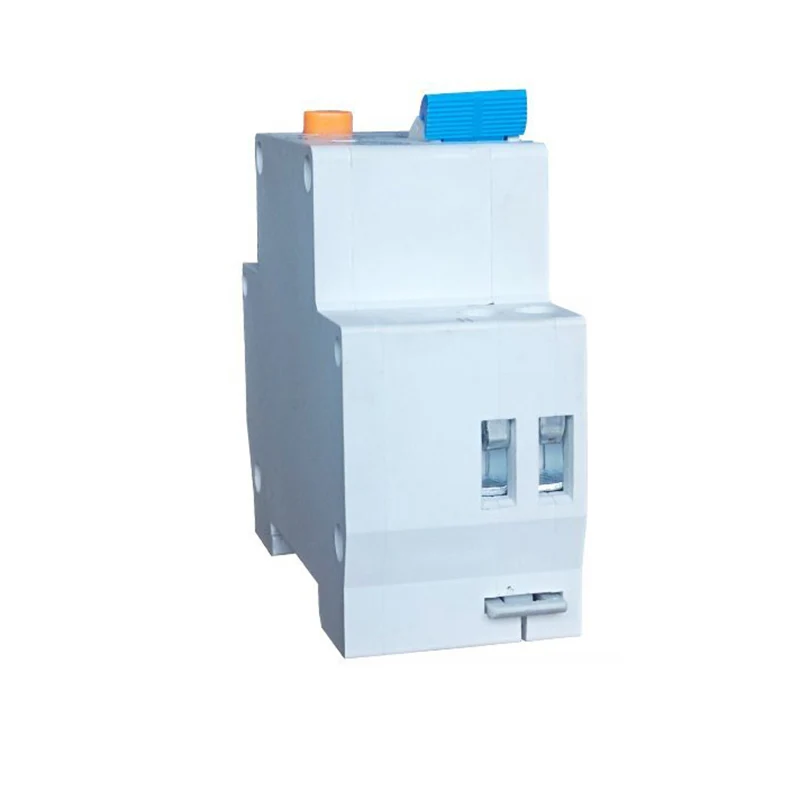

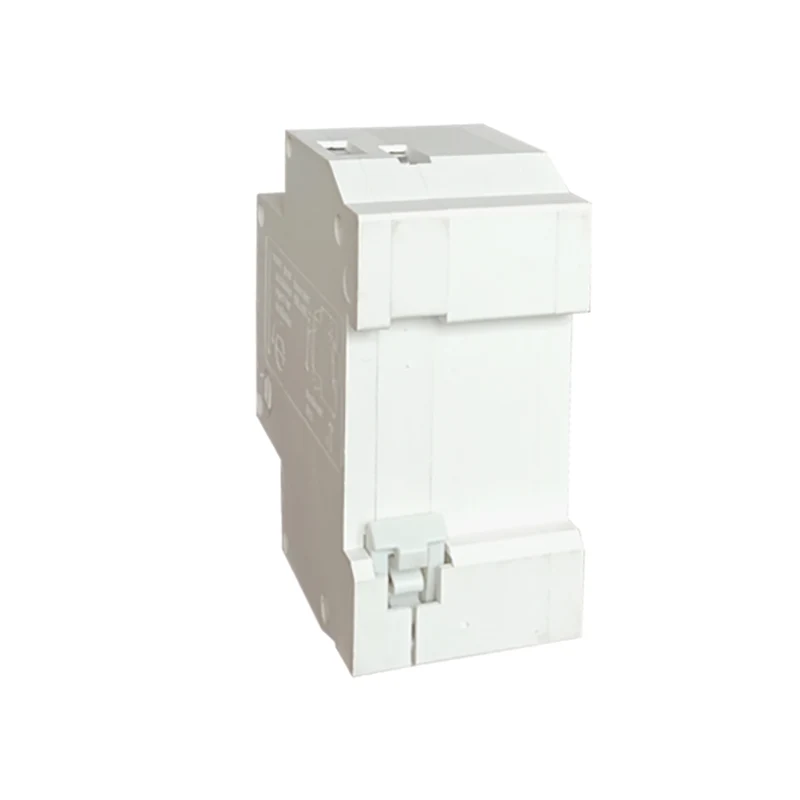

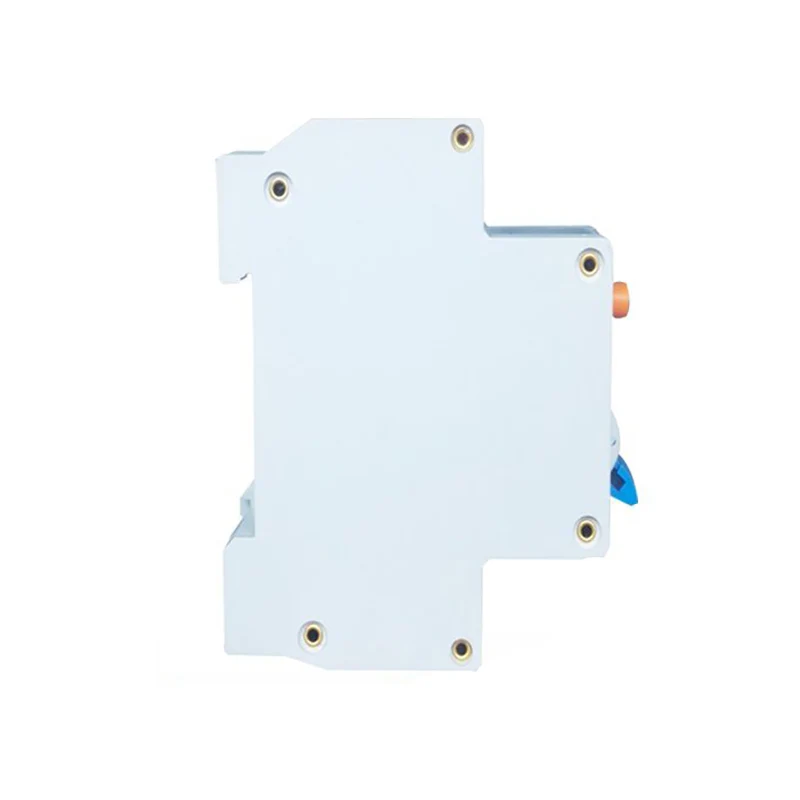

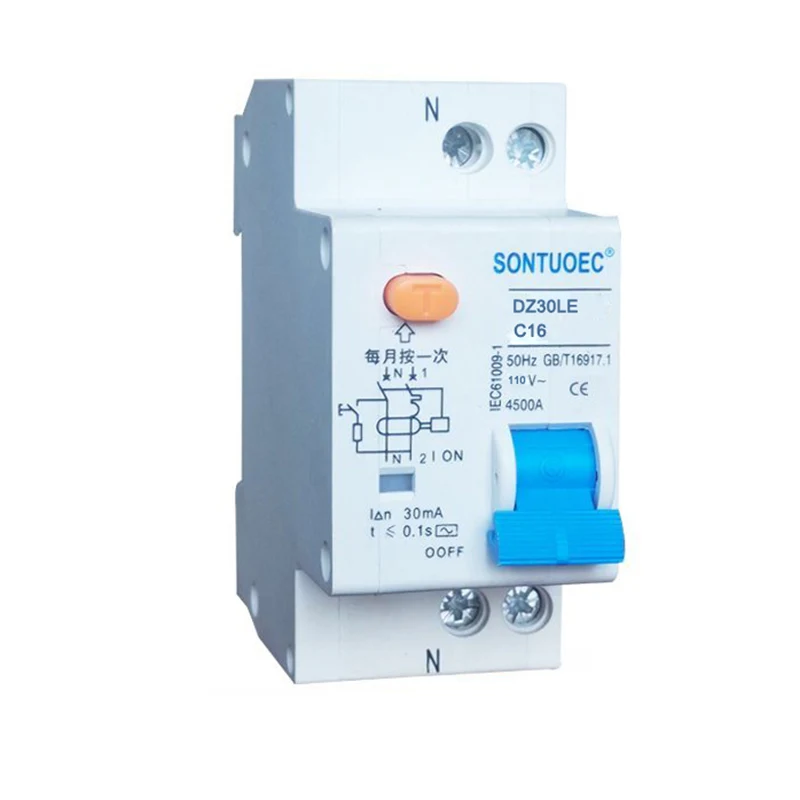

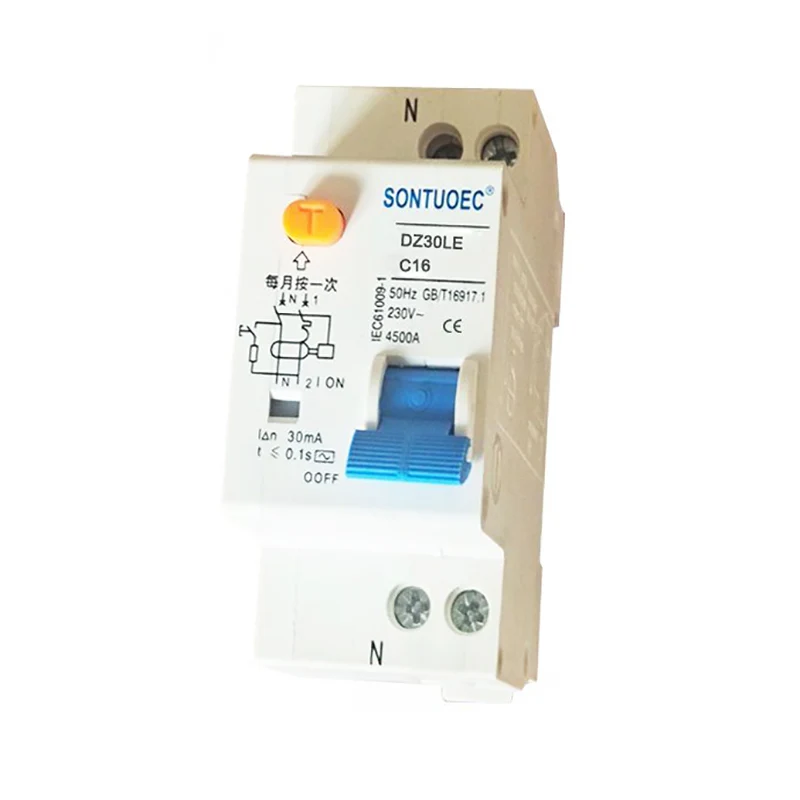

Elektronisch type RCBO

Elektronisch type RCBO kan de stroom in het hoofdcircuit verbinden en breken en het circuit automatisch afsnijden wanneer de reststroom (lekstroom) plaatsvindt in het hoofdcircuit, om persoonlijke elektrische schok of elektrische brandongevallen te voorkomen. Tegelijkertijd heeft RCBO ook een overstroombeveiligingsfunctie, die het circuit kan afsnijden wanneer overbelasting of kortsluiting plaatsvindt in het circuit om de veiligheid van het circuit en de apparatuur te beschermen.

Stuur onderzoek

Productomschrijving

Model	Elektronisch type
Productnaam	DZ30le
Standaard	IEC61009-1
Pool	1p+n
Nominale stroom (a)	6a, 10a, 16a, 20a, 25a, 32a; 40a
Nominale voorwaardelijke resterende kortsluitstroom	3ka; 4.5ka: 6ka
Elektro-machanisch uithoudingsvermogen	Meer dan 4000 cycli
Beoordeelde resterende operationele stroom	10 mA, 30 mA, 100 mA, 300MA, 500MA

Selectie en installatie

Bij het selecteren van het type moet het worden gekozen volgens de parameters zoals nominale spanning, nominale stroom, kortloopbreekcapaciteit en lekkage -werkingsstroom van het circuit. Tegelijkertijd moet het aantal palen van RCBO en het aantal huidige lussen ook worden overwogen om te voldoen aan de beschermingsvereisten van het circuit.

Bij het installeren moeten de volgende principes worden gevolgd:

De RCBO moet worden geïnstalleerd op een droge, geventileerde plaats zonder corrosief gas en geen gevaar voor explosie.

De bedrading van de RCBO moet correct en betrouwbaar zijn, zonder los of slecht contact.

Het bedrijfsmechanisme van RCBO moet flexibel en betrouwbaar zijn, gemakkelijk te bedienen en te onderhouden.

RCBO moet regelmatig worden geïnspecteerd en getest om de betrouwbare prestaties te garanderen.

Onderhoud en revisie

Tijdens het gebruik van de RCBO moeten onderhoud en revisie periodiek worden uitgevoerd om de juiste werking te garanderen. Onderhoud en revisie omvat:

 Controleer of het uiterlijk en de bedrading van de RCBO intact zijn, zonder schade of losheid.

 Controleer of het bedieningsmechanisme van de RCBO flexibel en betrouwbaar is en of er een jamming of defect fenomeen is.

 Controleer of de resterende stroombeveiligingsfunctie en overstroombeveiligingsfunctie van de RCBO normaal zijn.

 Reinig en bestrooi de RCBO om het droog en schoon te houden.

Dit soort RCBO (MCB+RCCB) functioneert als combinatie van stroomonderbreker en reststroomapparaat, die de mens beschermen tegen de fout van elektrisch vanwege overstroom, kortsluiting, aardfoutstroom. Het is zelfbeschermend tot een maximale kortsluitstroom 32A of 40A. En voldoen aan standaard IEC/EN 61009.1.

1. Bevestig bescherming tegen aardfout/lekstroom en functie van isolatie

2. Hoge kortsluitstroom is bestand tegen capaciteit

3. Tijdelijk aan terminal- en pin/vork -type busbaraansluiting

4. Uitgerust met vinger -beschermde verbindingsterminals

5. Automatisch ontkoppeling van het circuit wanneer de aardfout/lekstroom optreedt en de nominale gevoeligheid overschrijdt

6. onafhankelijk van de voeding en lijnspanning en vrij van externe interferentie, spanningsschommelingen.
