Elektronische aardlekschakelaar

Wanneer de reststroom in het circuit een vooraf ingestelde waarde overschrijdt, zal de elektronische aardlekschakelaar snel handelen om het circuit af te sluiten, waardoor ongelukken met elektrische schokken en elektrische branden worden voorkomen. Elektronische aardlekschakelaars gebruiken elektronische componenten en microprocessors en andere technologieën om een grotere gevoeligheid en nauwkeurigheid te bieden.

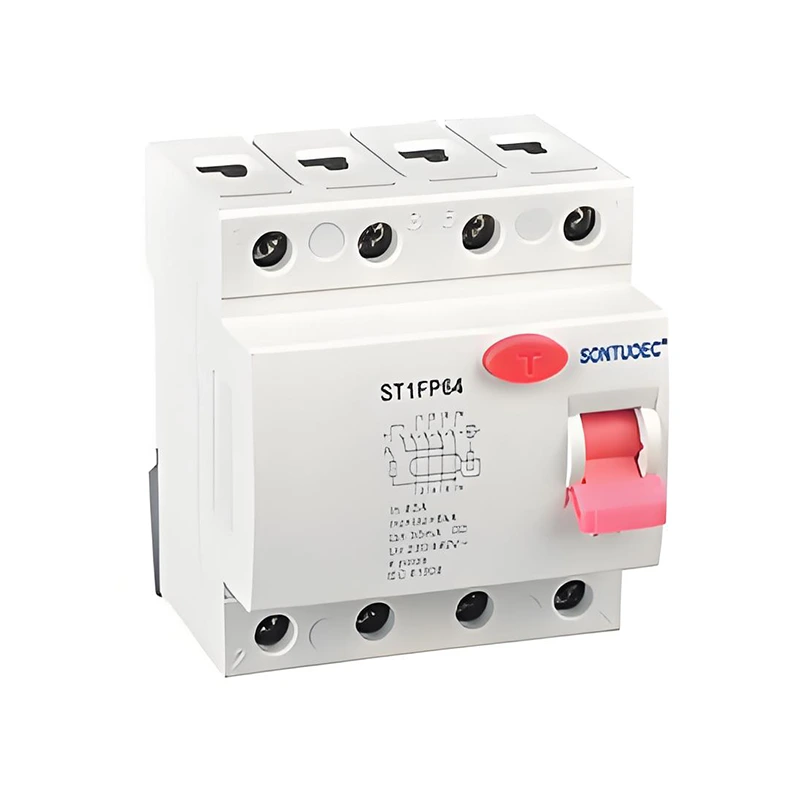

Model:ST1PF64

Stuur onderzoek

Productomschrijving

Sandard			IEC/EN61008.1
Elektrisch	Type (golfvorm van de waargenomen aardlek)		Elektromagnetisch type, elektronisch type
functies	Nominale stroom In	A	En, en

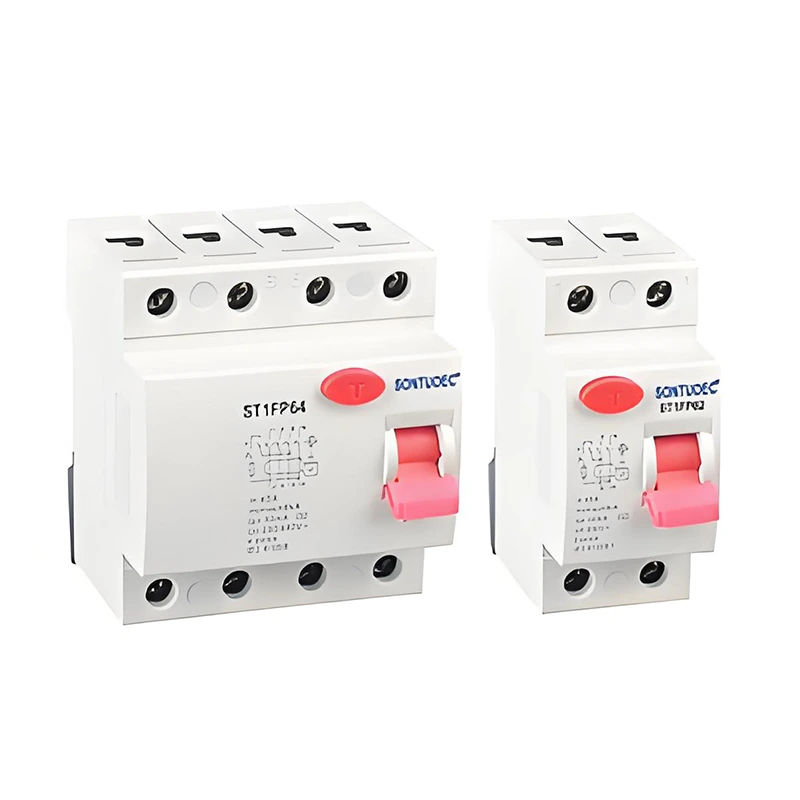

	Polen	P	2,4
	Nominale spanning Us	V	AC 240/415V; Wisselstroom 230/400 V
	Nominale stroom		16,25,32,40,63A
	Nominale gevoeligheid I△n	A	0,01,0,03,0,1,0,3,0,5
	Isolatiespanning Ui	V	500
	Beoordeeld resterende productie en	A	630
	breekvermogen I△m	A	630
	Kortsluitstroom I△c	A	6000
	SCPD-zekering	A	6000


	Nominale frequentie	Hz	50/60
	Vervuilingsgraad		2
Mechanisch	Elektrische levensduur	t	4000
functies	Mechanische levensduur	t	10000
	Beschermingsgraad		IP20
	Omgevingstemperatuur	ºC	-25~+40
	(met daggemiddelde ≤35ºC)	ºC	-25~+40
	Opslagtemperatuur	ºC	-25~+70

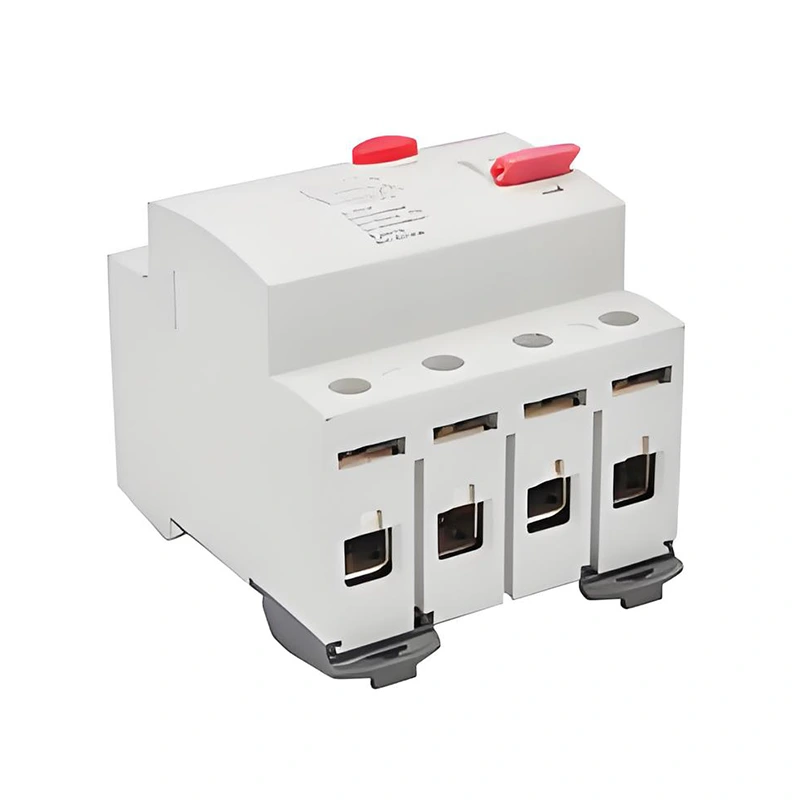

Installatie	Terminal-verbindingstype		Kabel/U-type rail/pin-type rail
	Aansluitgrootte boven/onder voor kabel	mm2	25
	Aansluitgrootte boven/onder voor kabel	AWG	3.18
	Klemgrootte boven/onder voor rail	mm2	25
	Klemgrootte boven/onder voor rail	AWG	3.18
	Aanhaalmoment	N*m	2.5
	Aanhaalmoment	In ponden	22
	Montage		Op DIN-rail EN 60715 (35 mm) door middel van een snel clipapparaat
	Verbinding		Van boven en onder

Werkingsprincipe

Het werkingsprincipe van de elektronische aardlekschakelaar is gebaseerd op de principes van elektromagnetische inductie en stroombalancering. Wanneer de fase- en nullijnstromen in het circuit uit balans zijn, dat wil zeggen dat er een reststroom bestaat, zal de stroomtransformator in de RCCB deze onbalans detecteren en een overeenkomstig signaal genereren. Dit signaal zal, nadat het door het elektronische circuit is verwerkt, de werking van het vrijgavemechanisme activeren, zodat de stroomonderbreker het circuit snel zal onderbreken.

Belangrijkste kenmerken

Hoge gevoeligheid: elektronische aardlekschakelaars kunnen zeer kleine reststromen detecteren, meestal minder dan 30 mA of zelfs lager.

Snelle actie: Zodra wordt gedetecteerd dat de reststroom de vooraf ingestelde waarde overschrijdt, zal de RCCB onmiddellijk actie ondernemen om het circuit af te sluiten en ongelukken te voorkomen.

Veilig en betrouwbaar: RCCB maakt gebruik van geavanceerde elektronische componenten en microprocessortechnologie voor een hogere betrouwbaarheid en stabiliteit.

Eenvoudig te installeren en te onderhouden: Elektronische aardlekschakelaars hebben doorgaans een compacte structuur en eenvoudige bedrading, waardoor ze eenvoudig te installeren en te onderhouden zijn.

Toepassingsscenario's

Elektronische aardlekschakelaars worden veel gebruikt in verschillende situaties waarin elektrische bescherming vereist is, inclusief maar niet beperkt tot:

Woon- en commerciële gebouwen: gebruikt om elektrische apparatuur en persoonlijke veiligheid te beschermen, en om ongelukken met elektrische schokken en elektrische branden te voorkomen.

Industriële productielijnen: worden gebruikt om elektrische apparatuur zoals motoren en transformatoren te beschermen tegen normaal gebruik, waardoor schade aan apparatuur en stilstand als gevolg van lekkage en overbelasting worden voorkomen.

Openbare voorzieningen: zoals ziekenhuizen, scholen, bibliotheken en andere plaatsen, die worden gebruikt om de veilige werking van elektrische apparatuur en het veilige gebruik van elektriciteit door personeel te garanderen.
