Elektronica -contactor

Sontuoec Hoge kwaliteit elektronica -contactor wordt voornamelijk toegepast in de circuits de nominale spanning tot 660V, AC 50Hz of 60Hz, nominale stroom tot 95A, voor het maken en breken, vaak beginnend en regelen van de AC -motor. Gecombineerd met het hulpcontactblok, timervertraging & machine-interlocking-apparaat enz., Wordt het de vertragingscontactor, mechanische in elkaar grijpende contactor, Star-Delta-starter. Het verandert in een elektromagnetische starter wanneer het samenwerkt met een bijpassend thermisch relais, dat het overbelastingscircuit kan beschermen. De contactor wordt geproduceerd volgens IEC60947-4-1.

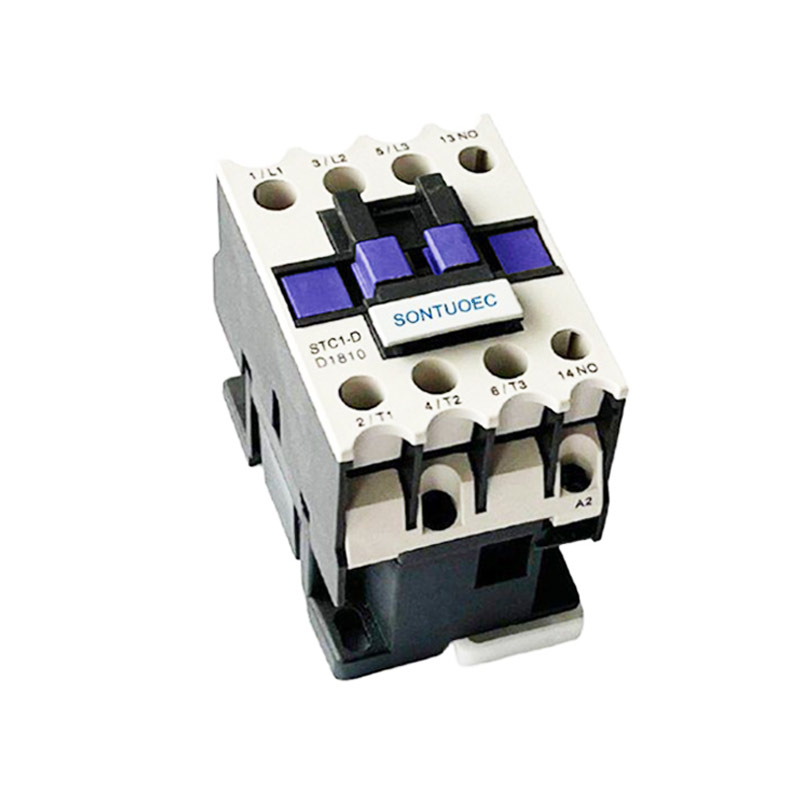

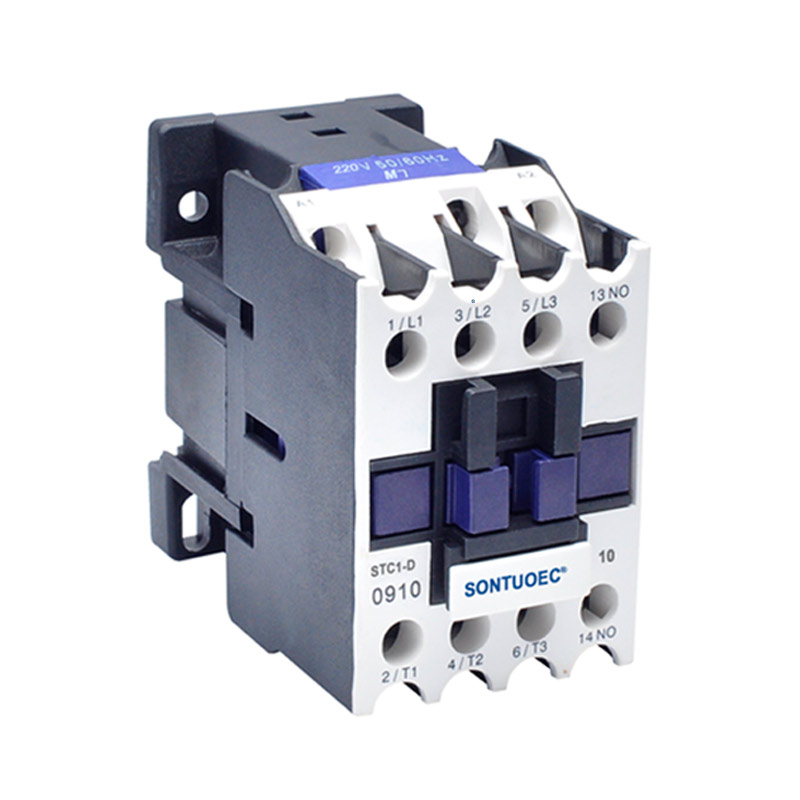

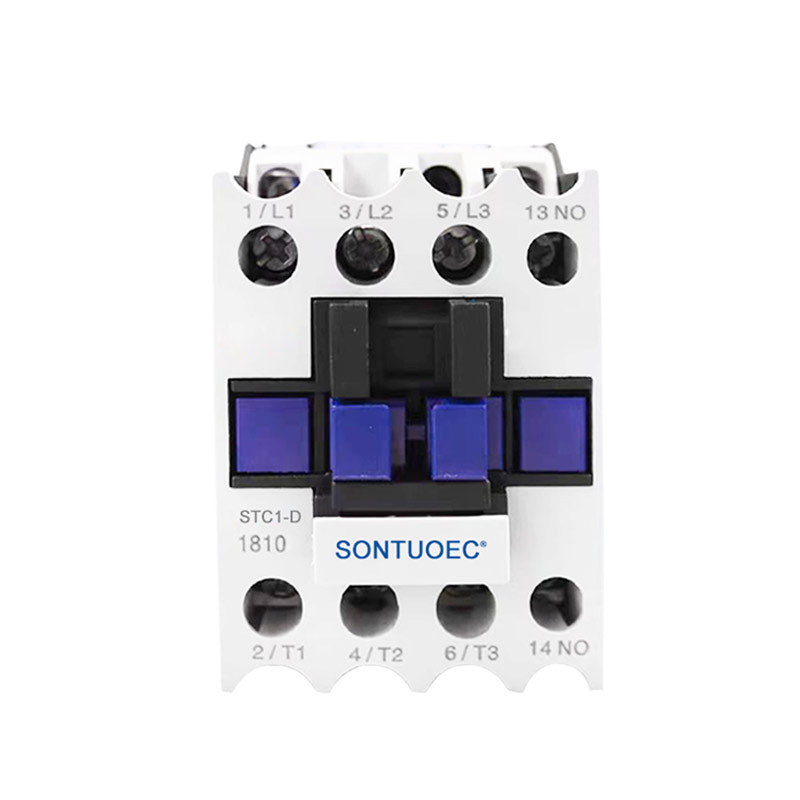

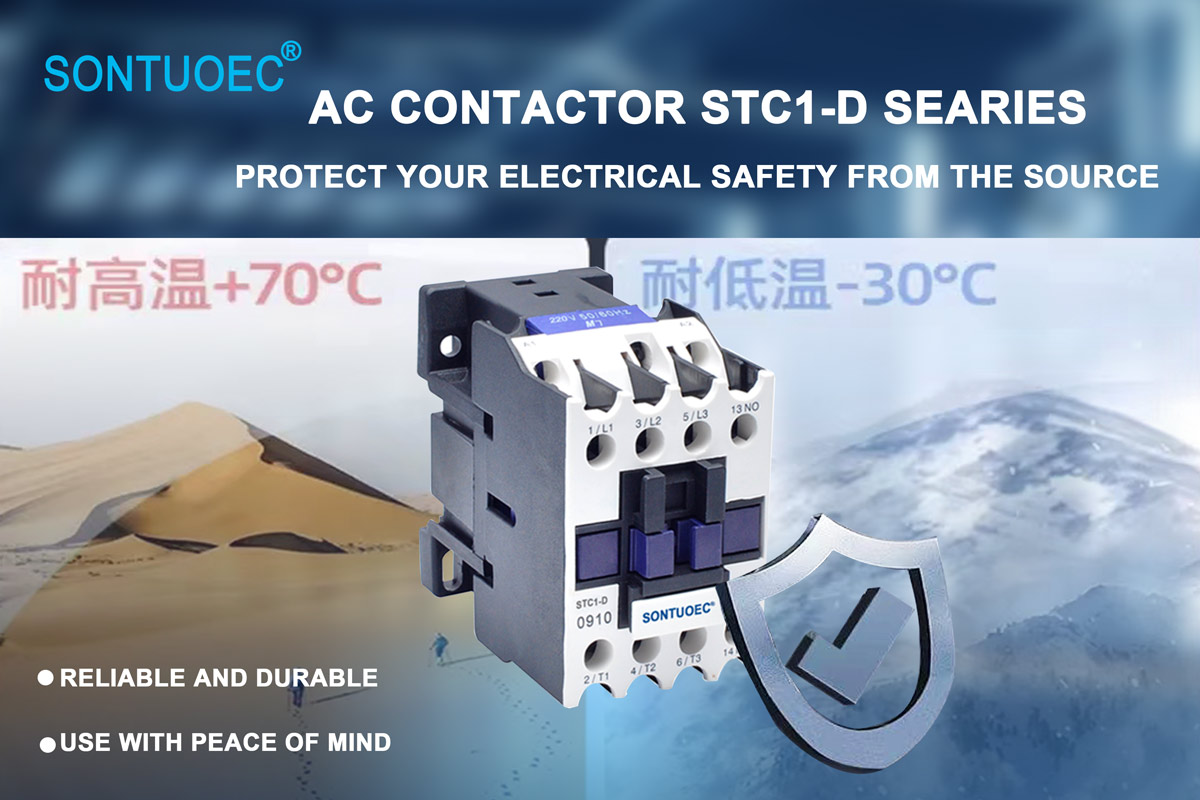

Model:STC1-D

Stuur onderzoek

Productomschrijving

Type		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Werkwerkstroom (a) beoordeeld	AC3	9	12	18	25	32	40	50	65	80	95
Werkwerkstroom (a) beoordeeld	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standaard vermogensbeoordelingen van 3-fase motoren 50/60Hz in categorie AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominale warmtestroom (a)		20	20	32	40	50	60	80	80	125	125
Elektrisch leven	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisch leven	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanisch leven (x104)		1000	1000	1000	1000	800	800	800	800	600	600

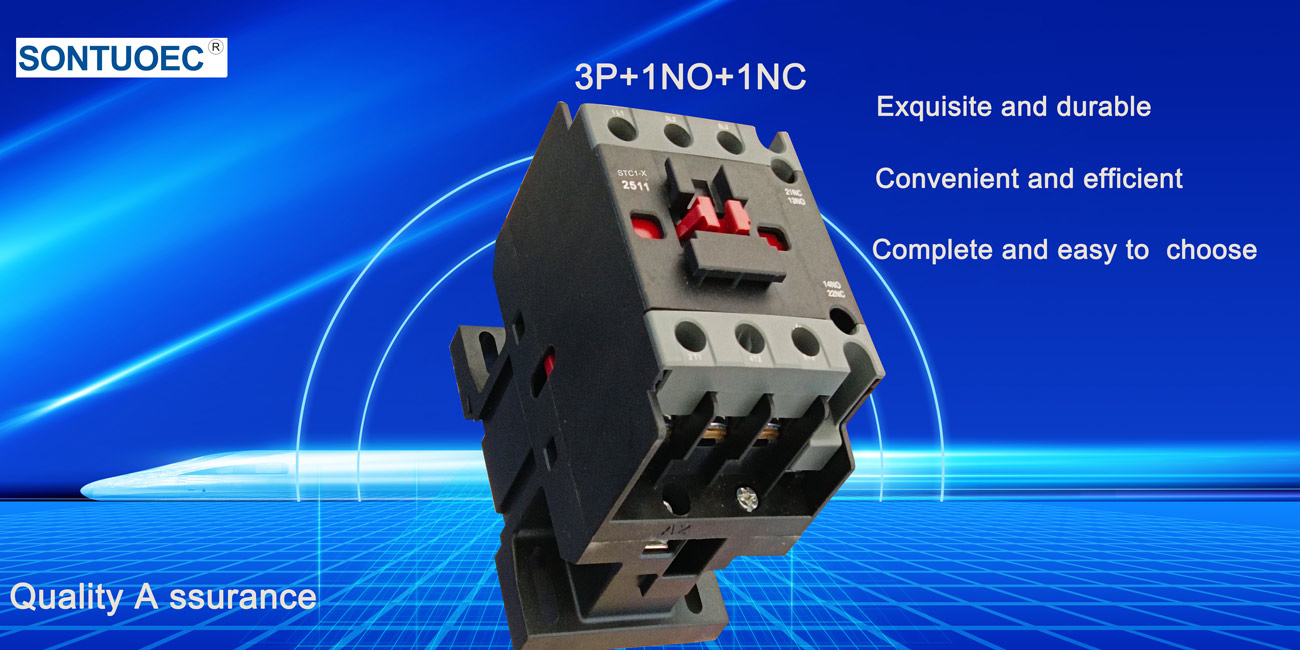

Aantal van de contacten	3p+nee					3p+nc+nee

Productfuncties

Hoge prestaties: elektronica -contactoren zijn ontworpen als de kleinste, lichtste en laagste kosten afgesloten contactoren in de industrie, met huidige beoordelingen tot 500A (bij 85 ° C) en een onderbrekingscapaciteit van 2000A (op 320VDC).

Energie-efficiënte: ingebouwde spoel energiebesparing werkt op slechts 1,7 W houdvermogen (bij 12VDC) en kan de omgekeerde elektromotorische kracht (EMF) beperken tot 0V.

Veiligheid: het product is hermetisch verzegeld voor intrinsieke veiligheid en kan werken in explosieve of harde omgevingen zonder oxidatie of verontreiniging van de spoel of contacten, inclusief lange perioden van niet-operatie.

Veelzijdigheid: optionele hulpcontacten worden verstrekt voor eenvoudige monitoring van de positie van de stroomcontacten. Bevat ook flexibele spoel/stroomverbindingen.

Toepassingsscenario's

De contactoren van Electronics worden gebruikt in een breed scala aan toepassingen, waaronder maar niet beperkt tot:

Batterijsystemen: met name geschikt voor toepassingen van de Europese gemeenschap (EC) waar CE -markering vereist is.

Circuitbescherming en schakelen: zoals schakelen en back -up van relais (type III), evenals DC -spanningsvermogensregeling, circuitbescherming en veiligheid in het AIAG QS9000 -ontwerp.

Andere industriële toepassingen: ook voor automotive, ruimtevaart, communicatienetwerken, consumentenelektronica, medische en kracht.
