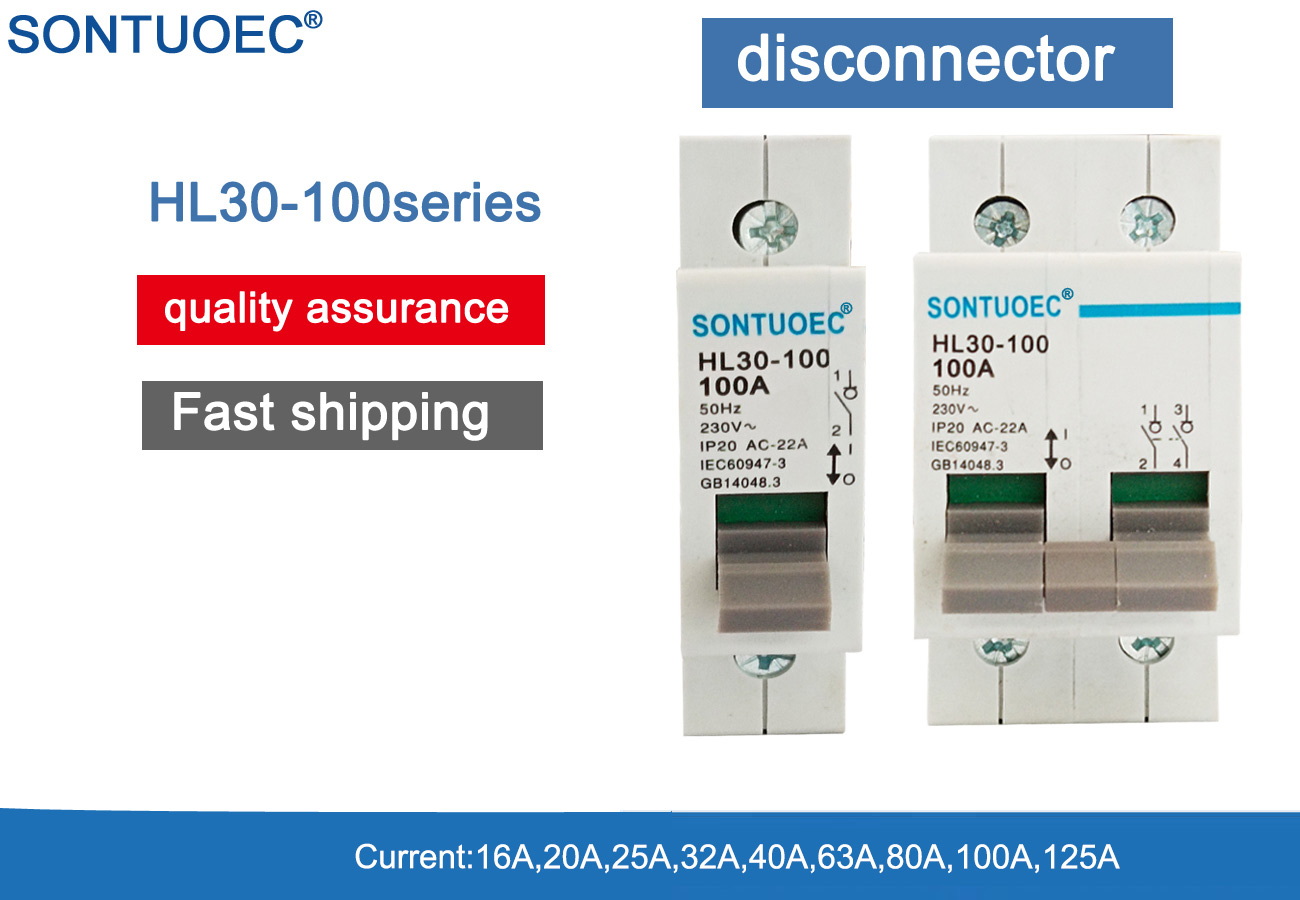

HL30-100 isolatorschakelaar

SontuoeC is een leverancier en groothandel van HL30-100 isolatorschakelaar met concurrerende kwaliteit en prijs in China.

Stuur onderzoek

Productomschrijving

Productnaam	HL-30-serie isolatorschakelaar
Pool	1p 2p 3p 4p
Beoordeeld Huidig	16,25a, 40a, 63a, 80a, 100a, 125a
Beoordeeld Spanning	1P: AC230V 2p, 3p.4p: AC400V
Isolatiespanning Ui	690V
Beoordeeld Impuls bestand tegen spanning (1,2/50) uimp	6KV
Kort Circuit bestand tegen stroom ICW	12le/1s
Kort Circuit maken capaciteit ICM	20Le/0.1s
Rated Making en breekcapaciteit	3ie, 1.05Ue, cosφ = 0.8
Categorie gebruiken	AC-21B, AC-22A
Elektrisch Leven	1500
Mechanisch Leven	8500
Vervuiling Rang	3
Opslag Temperatuur	-35ºC ~ +70ºC
Installatie hoogte	<2000m
Maximaal bedradingscapaciteit (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximaal Beperk koppel	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Werkingsprincipe

Het werkingsprincipe van HL30-100 isolatorschakelaar is relatief eenvoudig. Het bevat een of meer contacten die kunnen worden geopend of gesloten wanneer de schakelaar wordt bediend. Wanneer de contacten worden gesloten, zijn de cellen in het batterijpakket verbonden, waardoor de stroom door kan gaan. Wanneer de contacten open zijn, wordt de verbinding tussen de cellen verbroken en kan de stroom niet stromen.

Toepassingsscenario's

1P, 2P, 3P, 4P Micro Switch Disconnector (MSD). Wanneer de HL30-100-isolatorschakelaar wordt geopend, is er een isolatieafstand tussen de contacten en duidelijke ontkoppelingsmarkering volgens de vereiste station. Het kan worden gebruikt als hoofdschakelaar of om het circuit te openen of te sluiten.

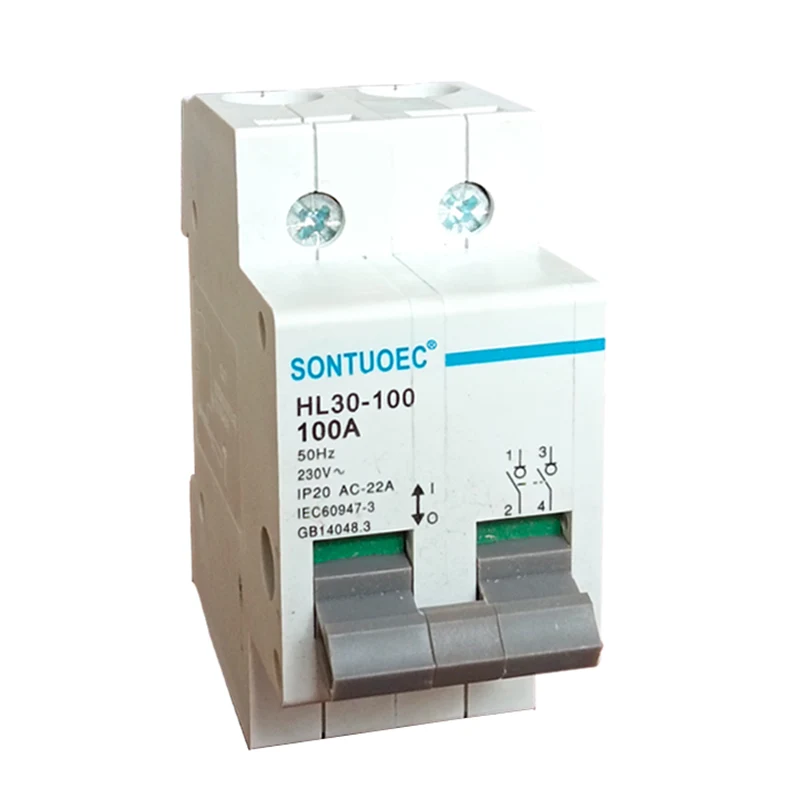

HL30-100 Isolator Switch
