Huishoudelijke AC -contactor

De STH8-100-serie AC-contactoren van huishoudens zijn voornamelijk ontworpen voor AC 50Hz (of 60Hz), met een nominale bedrijfsspanning tot 400V. Ze hebben een beoordeelde operationele stroom van maximaal 100A onder AC-7A-gebruikscategorie en maximaal 40A onder AC-7B-gebruikscategorie. Deze contactoren worden gebruikt om lage of enigszins inductieve belastingen in residentiële en vergelijkbare toepassingen te regelen, evenals voor het regelen van de motorbelastingen van huishoudens. Het product wordt voornamelijk toegepast in huizen, hotels, appartementen, kantoorgebouwen, openbare gebouwen, winkelcentra, sportlocaties, enz. Om geautomatiseerde bedieningsfuncties te bereiken. Normen van normen: IEC61095, GB/T17885.

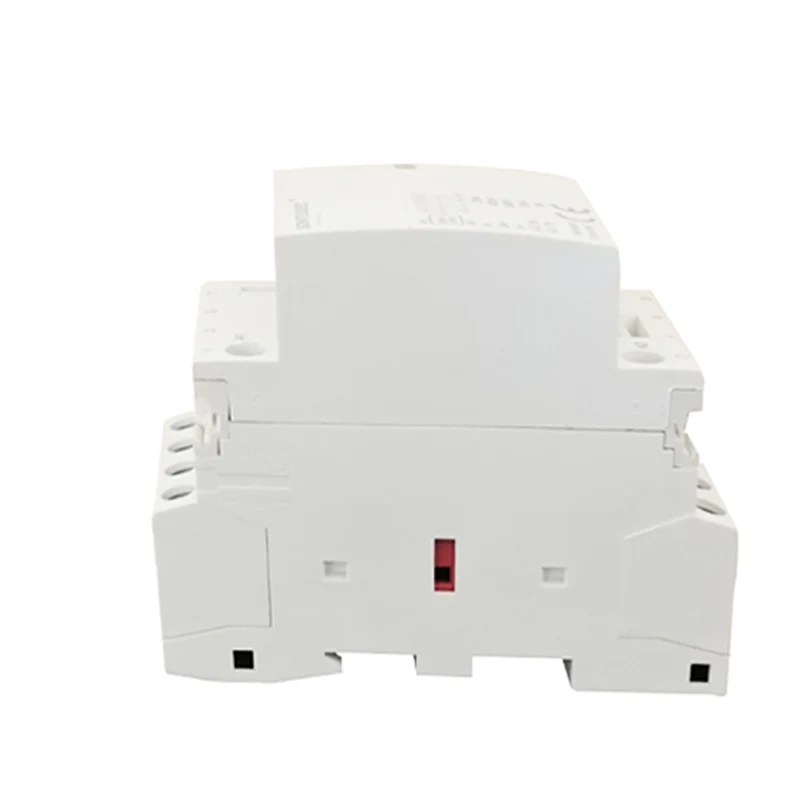

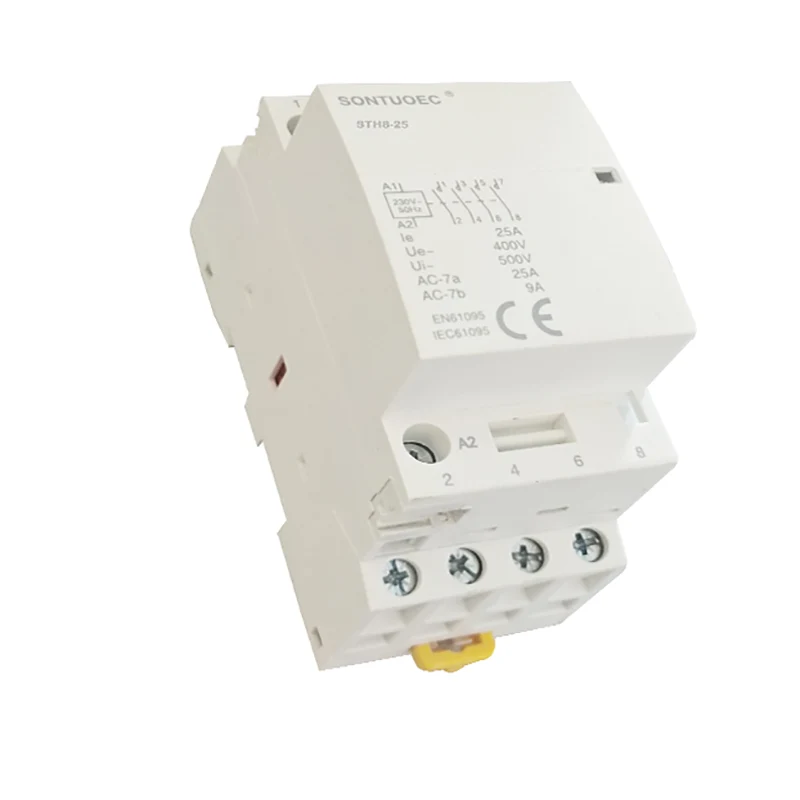

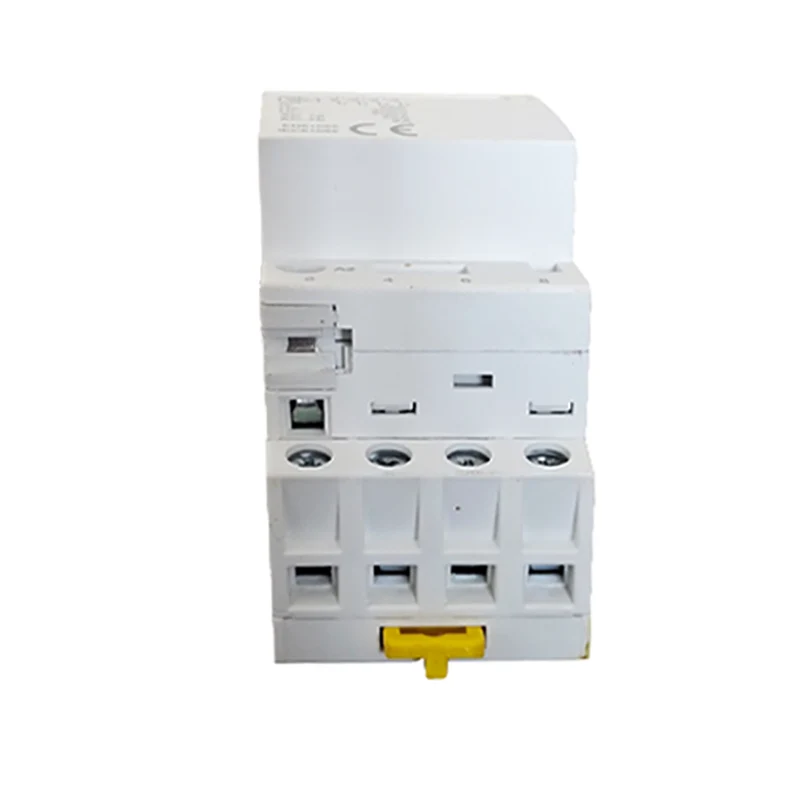

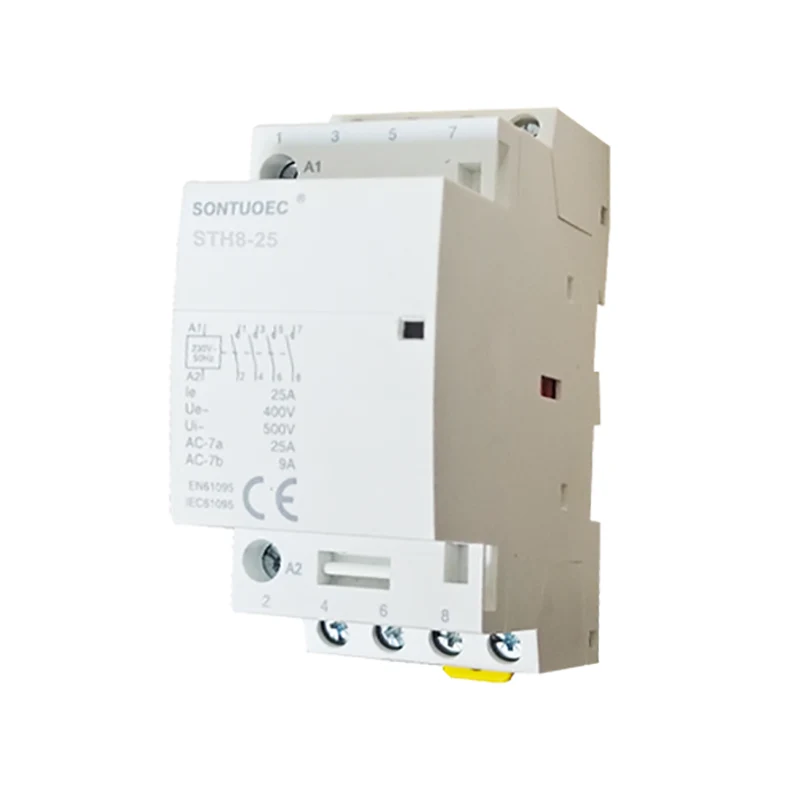

Model:STH8-25

Stuur onderzoek

Productomschrijving

Type	contactor
Rating a	16	20	25	32	40	63	100
AIDS	Ja
BCTS -indicatie extra	Ja
Bactc controle hulp door geel clips	Ja

Type					Breedte in 9 mm modules
1P	Beoordeling (LN) AC-7A	Beoordeling (LN) AC-7A	Controle spanning (Vac) (50Hz)	Contact
	16a	6a	24	1No	2
	20a	7a	110	1NC
	25a	9a	230
2P
	16a	6a	24	2no	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2NC
	32A	12a	24	2no	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2NC
	100a	_	24		6
			110	2no
			230
3P
	16a	6a	24	3NO	4
	20a	7a	110	3NC
	25a	9a	230
	32A	12a	24	3NO	6
	40a	18a	110	3NC
	63a	25a	230
4P
	16a	6a	24	4no	4
	20a	7a	110	4NC
	25a	9a	230	2no+2nc 3NO+1NC
	32A	12a	24	4no	6
	40a	18a	110	4NC
	63a	25a	230	2no+2nc 3NO+1NC
	100a	_	24	4no	12
			110
			230

Hoofdstructuur

Huishoudelijke AC -contactor bestaat meestal uit de volgende delen:

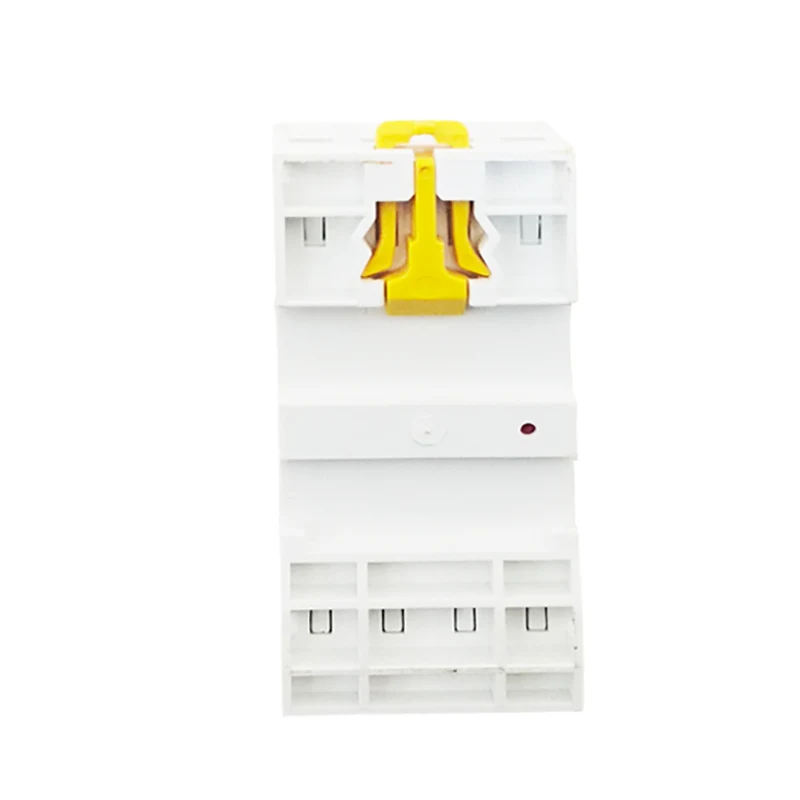

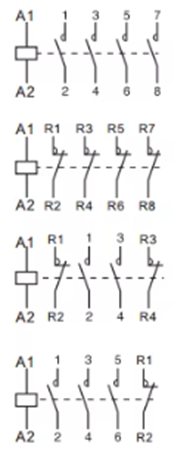

Contactsysteem: inclusief hoofdcontacten en hulpcontacten. Het hoofdcontact wordt gebruikt om het hoofdcircuit in te schakelen en te breken, dat meestal een grotere nominale stroom heeft; Het hulpcontact wordt gebruikt om het besturingscircuit in te schakelen en te breken, dat een kleinere nominale stroom heeft.

Elektromagnetisch systeem: het bestaat uit ijzeren kern, armatuur en spoel. Wanneer de spoel wordt bekrachtigd, genereert de kern een magnetisch veld dat het anker aantrekt en de contacten sluit; Wanneer de spoel is ontworpen, verdwijnt het magnetische veld, wordt het anker vrijgegeven en worden de contacten verbroken.

Boogd blikkende apparaat: gebruikt om de boog te doven wanneer de contacten worden losgekoppeld, waardoor de boog niet kan worden beschadigd aan de contacten.

Shell en accessoires: de schaal wordt gebruikt om de interne componenten te beschermen tegen de invloed van de externe omgeving; De accessoires omvatten montagebeugels, terminals, enz., Die worden gebruikt om de installatie en bedrading van de contactor te realiseren.

Werkingsprincipe

Het werkende principe van AC -contactoren van huishoudens is gebaseerd op het principe van elektromagnetische inductie. Wanneer de spoel wordt bekrachtigd, genereert de ijzeren kern een magnetisch veld dat het anker aantrekt en de contacten sluit; Wanneer de spoel is ontworpen, verdwijnt het magnetische veld, wordt het anker vrijgegeven en worden de contacten losgekoppeld. Door de energie en de-veroordeling van de spoel te beheersen, kunnen afstandsbediening en bescherming van huishoudelijke circuits worden gerealiseerd.

Technische parameters

De belangrijkste technische parameters van huishoudelijke AC -contactoren omvatten nominale spanning, nominale stroom, nominale frequentie, verbindings- en breekcapaciteit, enzovoort. De selectie van deze parameters moet worden bepaald op basis van de werkelijke situatie van het huishoudencircuit om de normale werking en veilig gebruik van de contactor te waarborgen.

Nominale spanning: verwijst naar het spanningsniveau wanneer de contactor normaal werkt.

Nominale stroom: verwijst naar de maximale stroom die de contactor lange tijd kan weerstaan onder de nominale spanning.

Nominale frequentie: de frequentie van de voeding wanneer de contactor normaal werkt.

Verbindings- en breekcapaciteit: de maximale stroom die de contactor betrouwbaar kan verbinding maken en onder de opgegeven omstandigheden kunnen breken.
