LC1-N Type AC Contactor

LC1-N Type AC-contactoren zijn geschikt voor gebruik in circuits met AC 50Hz of 60Hz, spanningen tot 660V (tot 690V voor sommige modellen) en stromen tot 95A. Het wordt gebruikt voor het verbinden en breken van circuits over lange afstanden, evenals het vaak starten en regelen van AC -motoren.

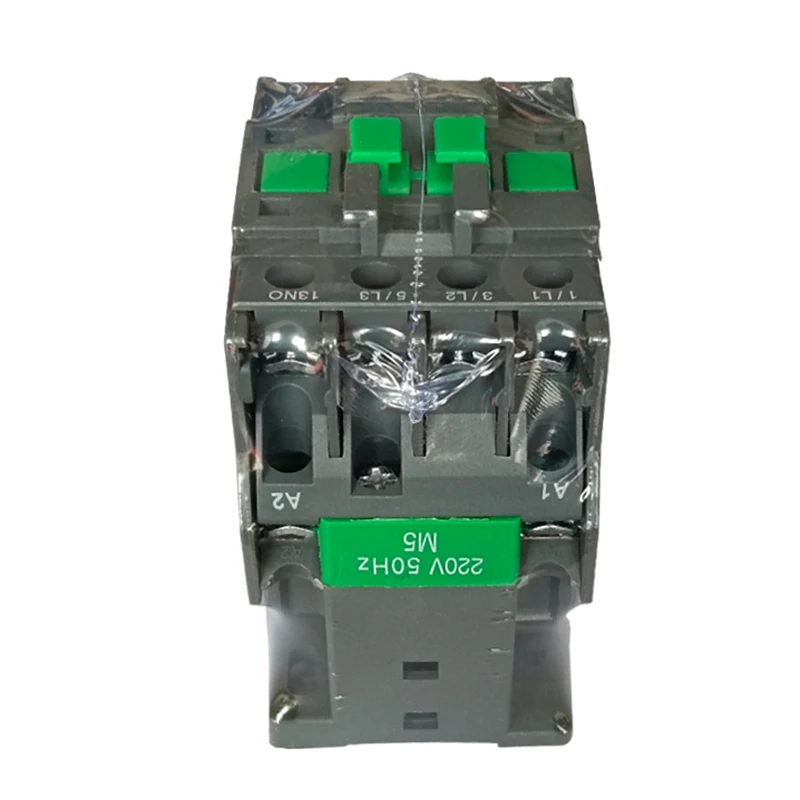

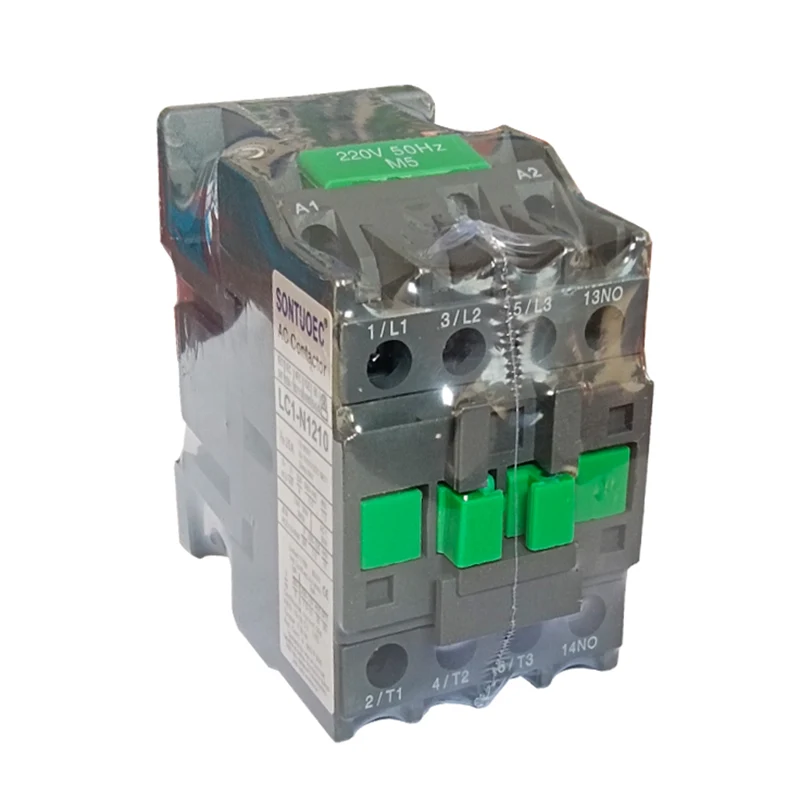

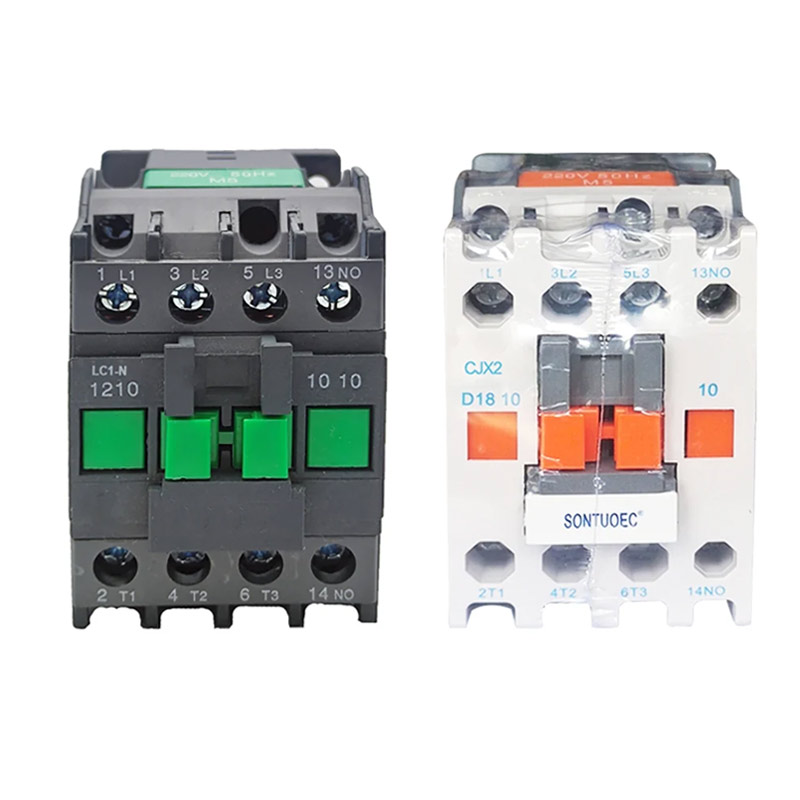

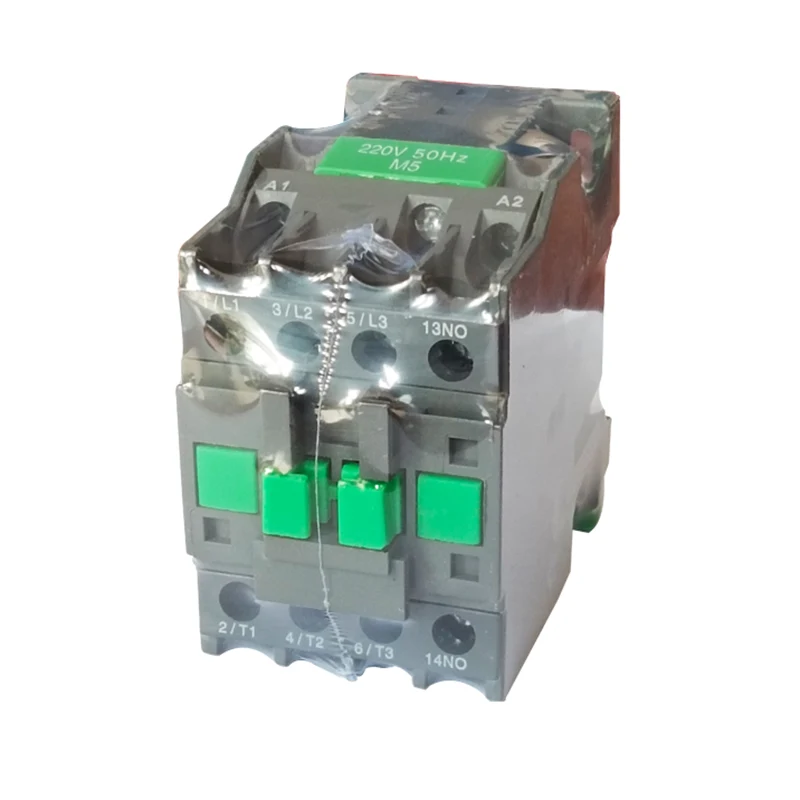

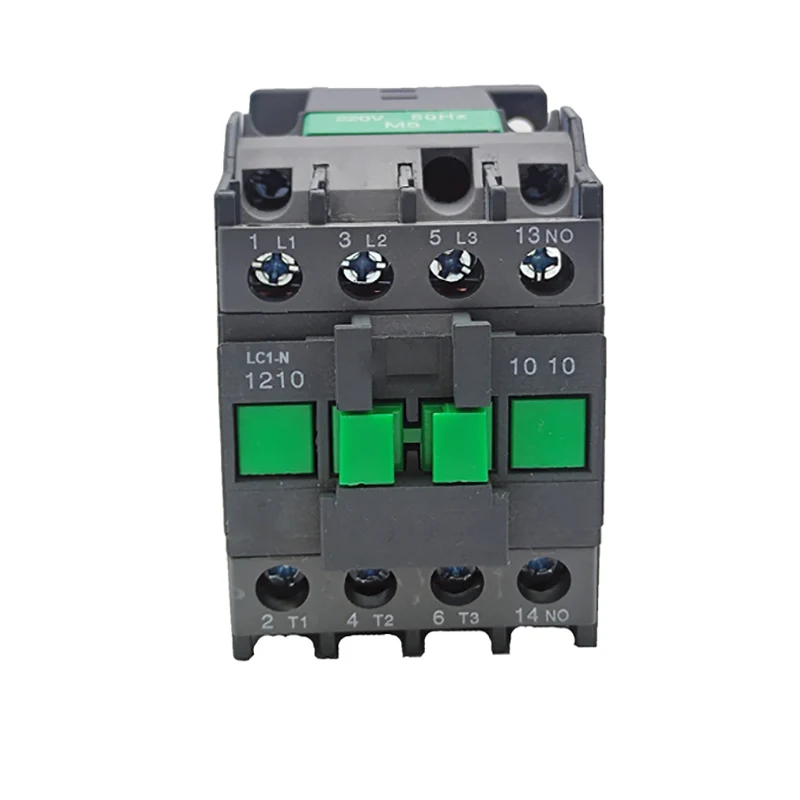

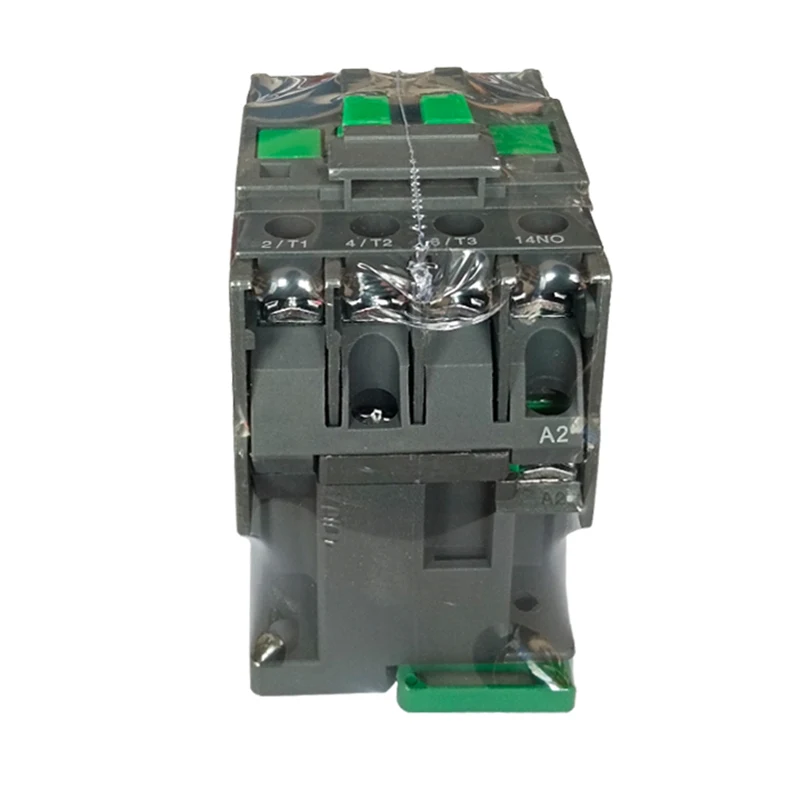

Model:LC1-N1210

Stuur onderzoek

Productomschrijving

Type		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Werkwerkstroom (a) beoordeeld	AC3	9	12	18	25	32	40	50	65	80	95
Werkwerkstroom (a) beoordeeld	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
StandardPower-beoordelingen van 3-fase Motoren 50/60Hz Incategorie AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominale warmtestroom (a)		20	20	32	40	50	60	80	80	125	125
Elektrisch leven	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrisch leven	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanisch leven (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Aantal van de contacten	3p+nee					3p+nc+nee
Aantal van de contacten	3P+NC					3p+nc+nee

Structurele kenmerken

Modulair ontwerp: LC1-N Type AC Contactor neemt modulair ontwerp aan met volledige functiecombinatie, wat handig is voor gebruikers om te kiezen en te combineren volgens hun behoeften.

Elektromagnetisch systeem: inclusief elektromagnetische spoel en ijzeren kern, een belangrijk onderdeel van de contactor, die erop vertrouwt om de sluiting en ontkoppeling van contacten te stimuleren.

Contactsysteem: inclusief hoofdcontact en hulpcontact. Het hoofdcontact wordt gebruikt om het hoofdcircuit te verbinden en te verbreken en de grotere stroom te regelen; Het hulpcontact bevindt zich in het besturingscircuit om te voldoen aan de vereisten van verschillende besturingsmethoden.

Boogd bloksysteem: uitgerust met een boogdoekapparaat, over het algemeen semi-gesloten longitudinale spleet kleiparken duifverdekking, en uitgerust met een sterk magnetisch blaasboogcircuit om ervoor te zorgen dat de contacten om het door de boog gegenereerde circuit te verbreken, op betrouwbare wijze wordt geblust, de boogschade vermindert met de contacten.

Het werkingsprincipe

Wanneer het besturingscircuit wordt bekrachtigd, genereert de elektromagnetische spoel een magnetisch veld, dat de ijzeren kern aantrekt om de contacten te sluiten, waardoor het hoofdcircuit van de compressor wordt aangesloten. Wanneer het besturingscircuit is ontworpen, verdwijnt het magnetische veld, wordt de ijzeren kern gereset onder de werking van de veer, het contact wordt losgekoppeld en wordt het hoofdcircuit van de compressor ook losgekoppeld.
