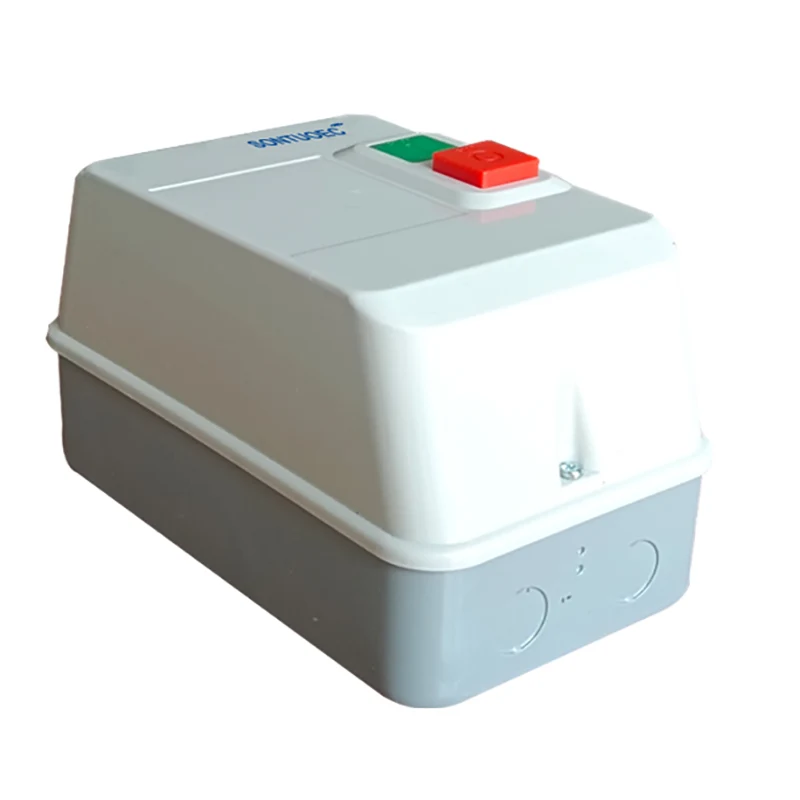

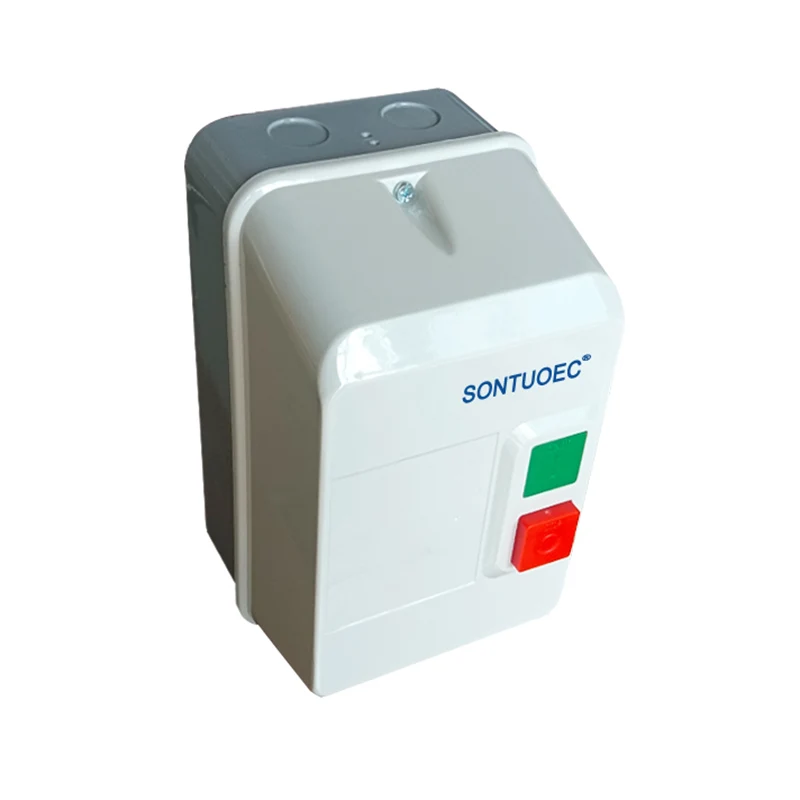

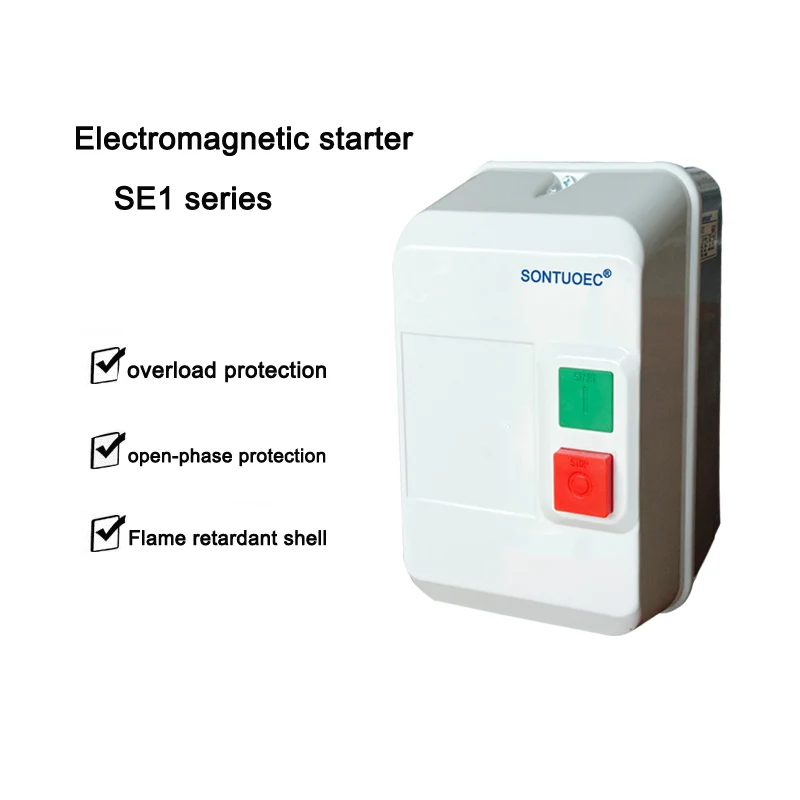

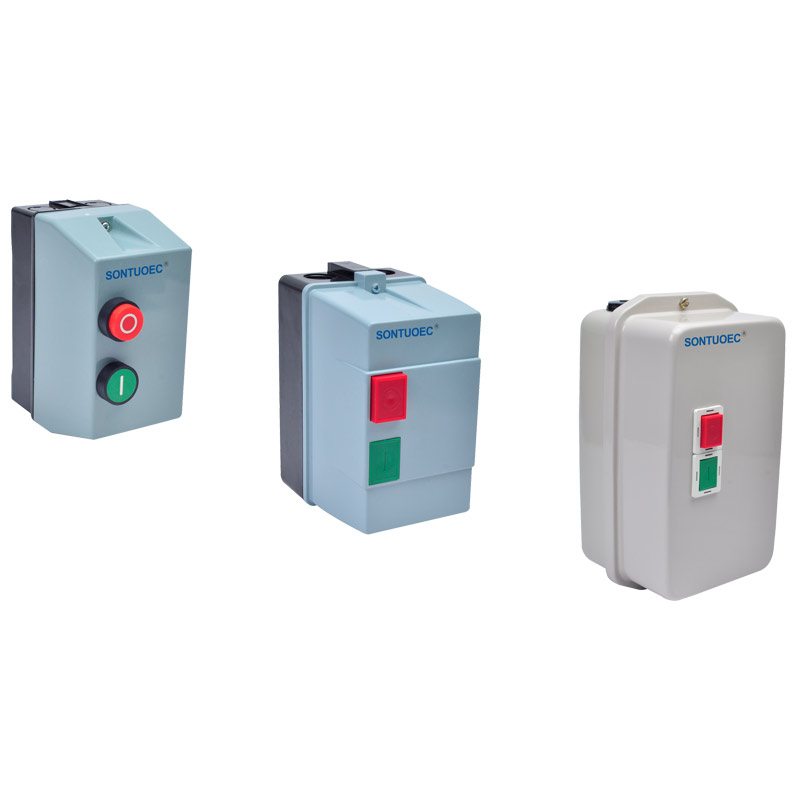

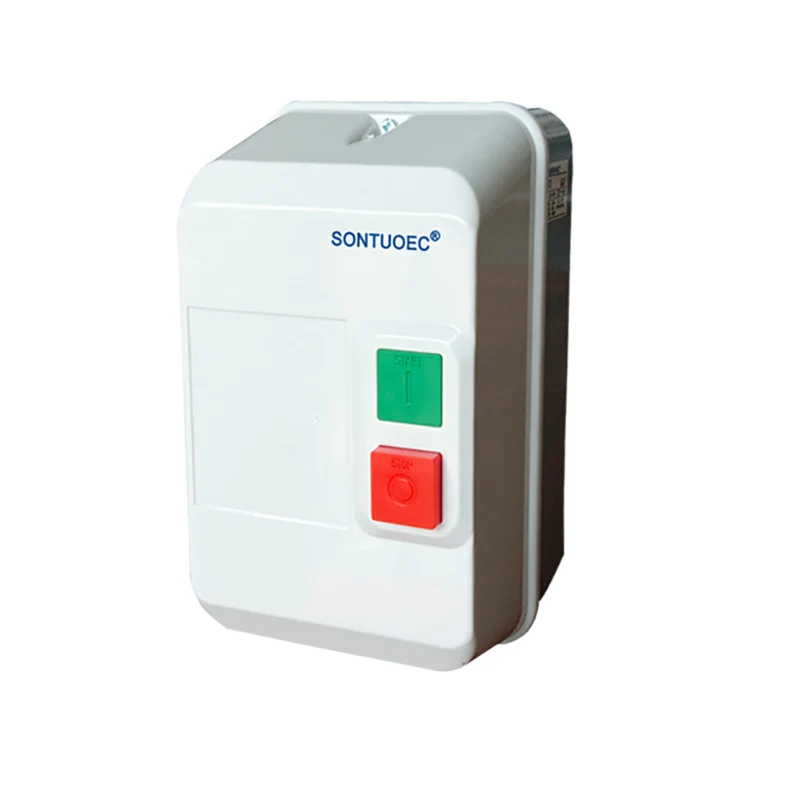

Magnetische starter (DOL)

Magnetische starter (DOL) De motor, d.w.z. een magnetische schakelaar wordt gebruikt om de start en het stoppen van de motor (of motoren) te regelen. Magnetische schakelaars spelen hier een sleutelrol door het aan elkaar te besturen van het circuit volgens veranderingen in het externe magnetische veld, waardoor de regeling van de motor wordt gerealiseerd.

Stuur onderzoek

Productomschrijving

Specificaties

Productmodus Nr. En Specificatiol	SLE1-09 en 12	Dubbel in gesulate, beschermde TOLP429 (3) of, F659 (4)
Omheining	SLE1-18 en 25	Dubbel in gesulate, beschermde TOLP427 (3) of, F5577 (4)
	SLE1-32 en 95	Matal, LP65 tot 559
Controle (2 drukknoppen moufited op Bekleding deksel)	SLE1-32 en 95	1 groene startknop ‘1’, 1Red Stop/Teset ButTion "O"
Verbindingen	SLE1-32 en 95	Elektrische stroom- en bedieningsrecircuitverbindingen

Belangrijkste technische parameters:

Type		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reteerde stroom (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reteerde stroom (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Verwarmingsstroom weergegeven (a)			25	32	40	50	60	80		125
Reted Investaled Volage (V) 660
Auditair contact AC-15	Contact	standaard	1No				1NO+1NC
	Reteerde stroom (a)	220V	1.6
	Reteerde stroom (a)	380V	0.95
Suitabie thermische relais		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Behuizing		LP65

Werkingsprincipe

Het werkingsprincipe van een startmotor met magnetische schakelaar is voornamelijk gebaseerd op de invloed van een magnetisch veld en het werkingsprincipe van een DC -motor. Wanneer een extern magnetisch veld in de buurt komt van een magnetische schakelaar, activeert het een magnetisch detectie -element (bijvoorbeeld een riet) in de schakelaar, waardoor het contacten sluiten of breken, waardoor de opening en sluiting van het circuit wordt gesloten. Zodra het circuit is gesloten, stroomt de stroom door de motor, waardoor het begint te roteren. DC -motoren daarentegen werken aan het principe dat een bekrachtigde geleider in een magnetisch veld beweegt door de werking van een elektromagnetische kracht.

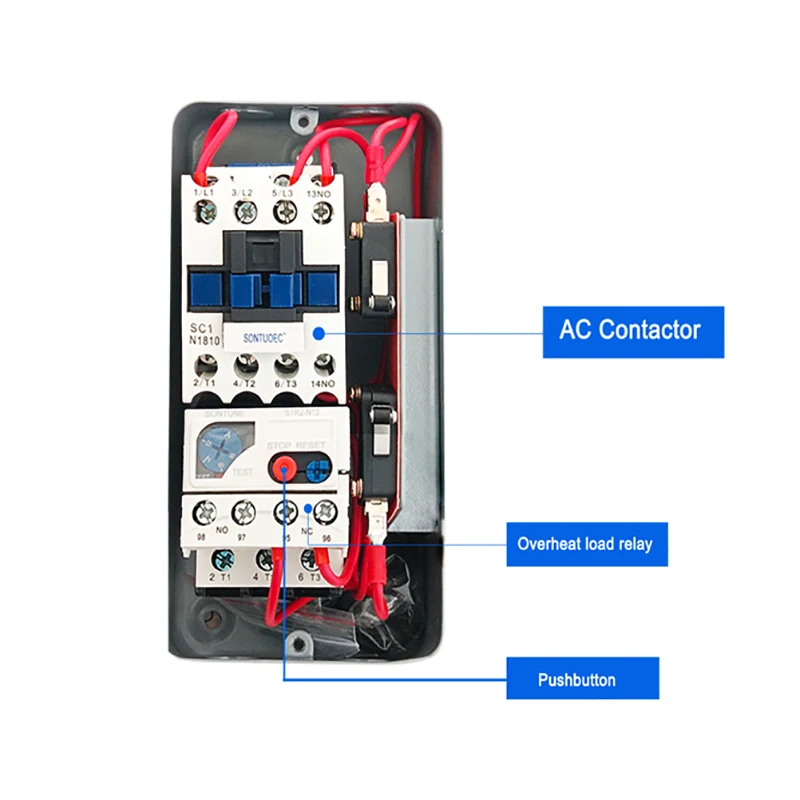

Hoofdcomponenten

Magnetische schakelaar: bestaat meestal uit een magnetisch detectie -element en een trigger -apparaat, gebruikt om externe magnetische velden te detecteren en de aan/uit van een circuit te regelen.

Elektrische motor: een apparaat dat elektrische energie omzet in mechanische energie en verschillende apparaten door rotatie drijft.

Besturingscircuit: gebruikt om externe signalen te ontvangen en de werkstatus van magnetische schakelaar en motor te regelen volgens de signalen.
