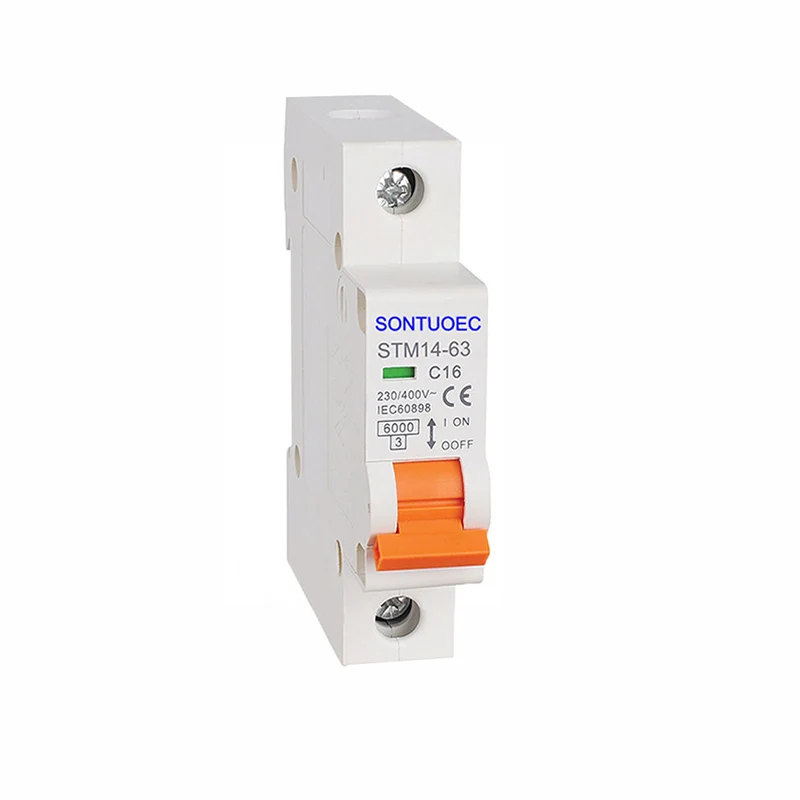

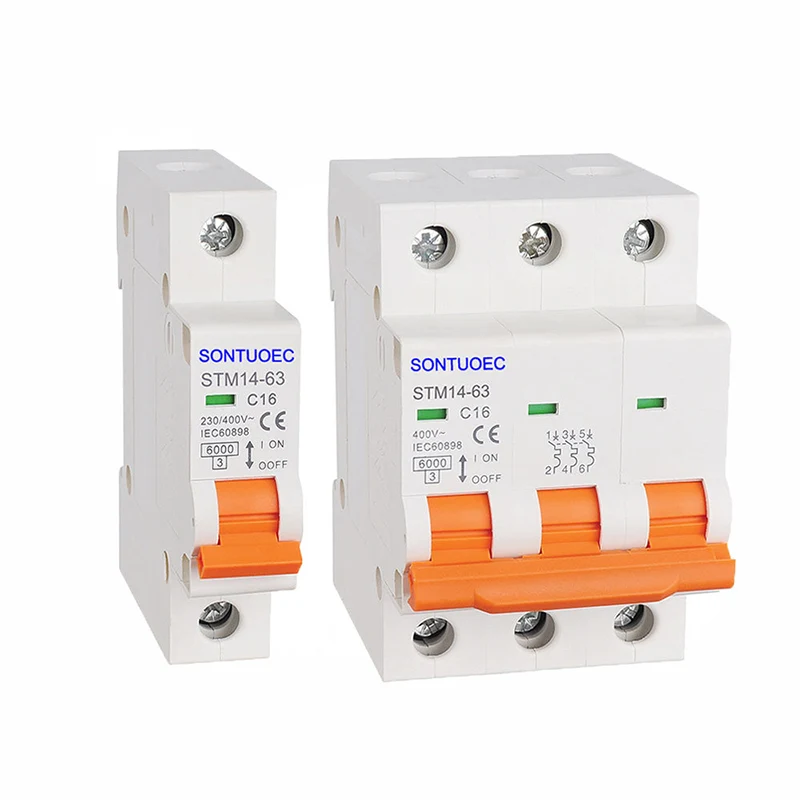

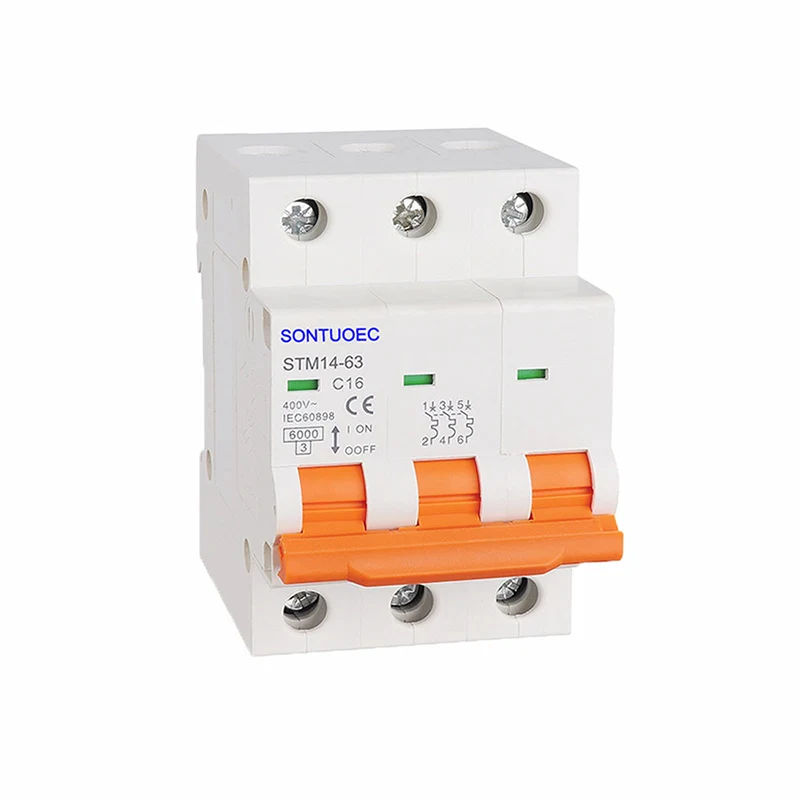

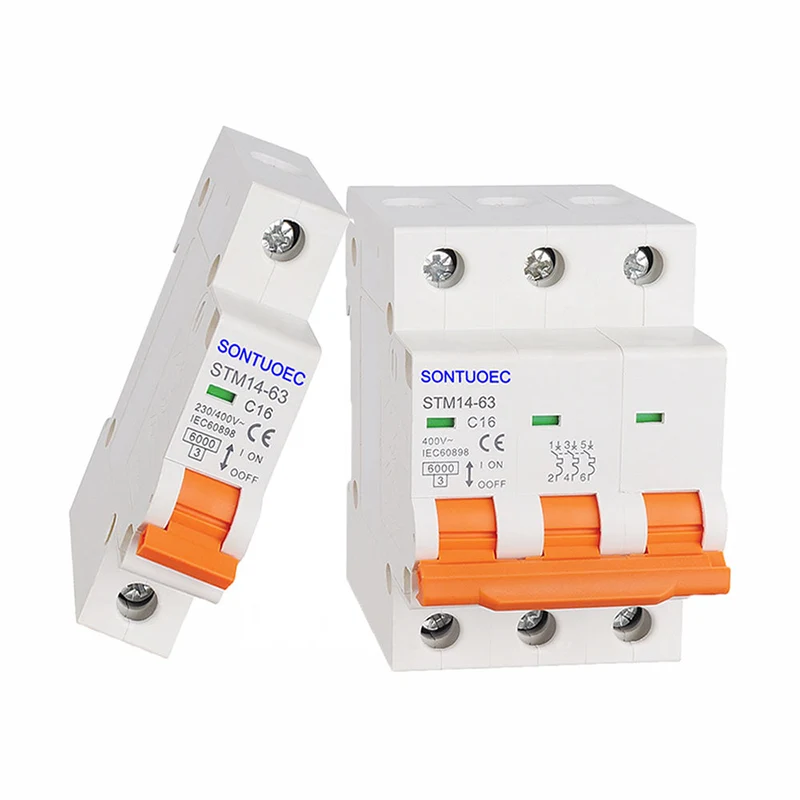

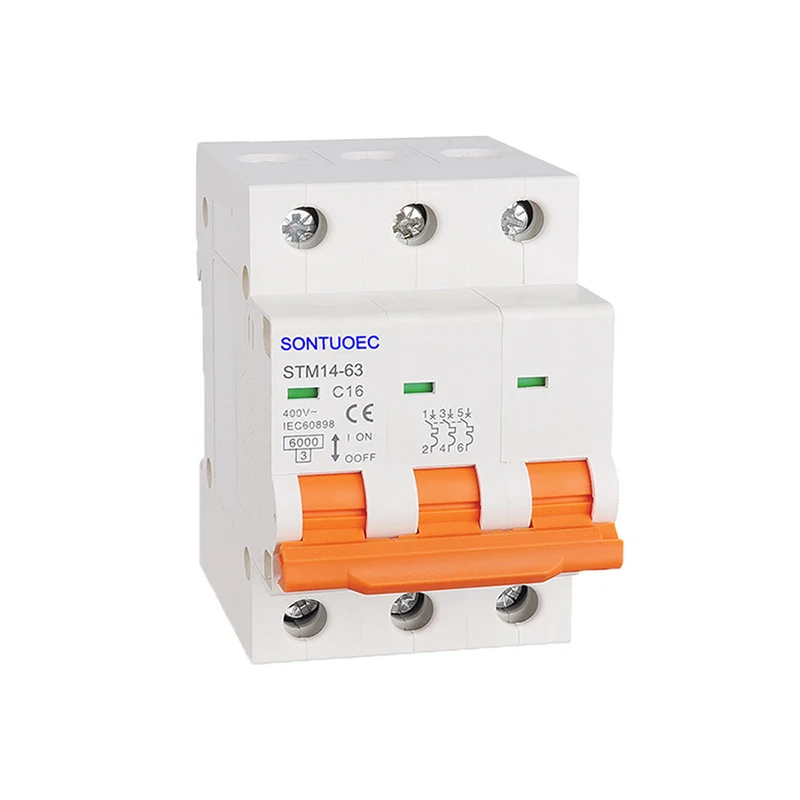

Mini MCB miniatuurstroomonderbreker

De Mini MCB -miniatuurstroomonderbreker is een automatisch bediende elektrische schakelaar die is ontworpen om elektrische circuits te beschermen tegen schade veroorzaakt door overbelastingen of kort circuits. Het is in staat om aan te schakelen, de stroom te dragen en te breken onder normale circuitomstandigheden, evenals inschakelen, gedurende een bepaalde periode dragen en stroom breken onder gespecificeerde abnormale circuitomstandigheden.

Model:STM14-63

Stuur onderzoek

Productomschrijving

Model	STM14-63
Standaard	IEC60898-1
Pool	1p, 2p, 3p, 4p
Struikelcurve	B, C, D
Nominale kortsluitcapaciteit (ICN)	3ka, 4.5ka, 6ka
Nominale stroom (in)	1,2,4,610,16,20,25,32,40,50,63a
Nominale spanning (VN)	AC230 (240)/400 (415) V
Magnetische releases	B Curve: tussen 3in en 5 in C Curve: tussen 5in en 10 inin D Curve: Tussen 10in en 14in
Elektromechanisch uithoudingsvermogen	Meer dan 6000 cycli

Functies en voordelen

Klein formaat: Mini MCB Miniature stroomonderbreker wordt gekenmerkt door klein formaat en lichtgewicht, wat gemakkelijk te installeren en te gebruiken is.

Betrouwbare werking: de interne structuur en materialen zijn goed ontworpen om ervoor te zorgen dat de voeding snel wordt afgesneden wanneer er een overbelasting of kortsluiting in het circuit is om elektrische apparatuur en persoonlijke veiligheid te beschermen.

Op grote schaal gebruikt: het wordt veel gebruikt in residentiële, commerciële gebouwen en industriële faciliteiten als het meest gebruikte terminalbeschermingsapparaat bij het bouwen van elektrische terminalverdelingsapparatuur.

Werkingsprincipe

De Mini MCB werkt volgens het principe van kortsluit- en overbelastingsbeveiliging door de stroom te bewaken. Wanneer een kortsluitfout in een circuit optreedt, zal de MCB het circuit onmiddellijk loskoppelen om te voorkomen dat overmatige stroom brand en andere veiligheidsincidenten veroorzaakt. Wanneer er een overbelasting in het circuit is, zal de MCB het circuit niet gedurende een bepaalde periode loskoppelen om elektrische apparatuur tegen schade te beschermen. Bovendien hebben sommige mini-MCB's een overspanningsbeveiligingsfunctie die het circuit afsnijdt wanneer de spanning abnormaal (te hoog) is om schade aan elektrische apparatuur te voorkomen.

Soorten en opties

Mini MCB's zijn verkrijgbaar in verschillende typen om te voldoen aan de behoeften van verschillende elektrische systemen. Veel voorkomende typen zijn:

Standaard: meestal gebruikt in residentiële en commerciële gebouwen met parameters zoals nominale stroombereik, nominale spanning, kortsluitingscapaciteit en aantal polen.

Geïsoleerd: kan de stroombron en belasting volledig isoleren voor veilig onderhoud van elektrische systemen.

Gesegmenteerd circuittype: binnen het nominale stroombereik kan de niet -verbonden functie van de MCB worden geschakeld om de bekrachtigde toestand van een deel van het circuit te handhaven.

Reststroomtype: ook bekend als lekbeveiligingsschakelaars, ze kunnen lekfouten in circuits detecteren en automatisch de voeding afsnijden.

Type overbelasting overbelasting: in staat om overmatige stroom te detecteren en het vermogen af te snijden om elektrische apparatuur en draden te beschermen.

Multifunctionele type: integreert een verscheidenheid aan functies, zoals overbelastingsbeveiliging, kortsluitbeveiliging en lekbescherming.

Type bediening: kan de operator het circuit handmatig openen of sluiten voor regeling voor elektrische apparatuur.

Bij het selecteren van mini MCB's moeten factoren zoals nominale spanning, beoordeelde stroom, breekcapaciteit, bedrijfskenmerken en omgevingscondities worden overwogen. Het is ook noodzakelijk om het juiste type MCB te selecteren volgens het specifieke circuit- en belastingsvereisten.
