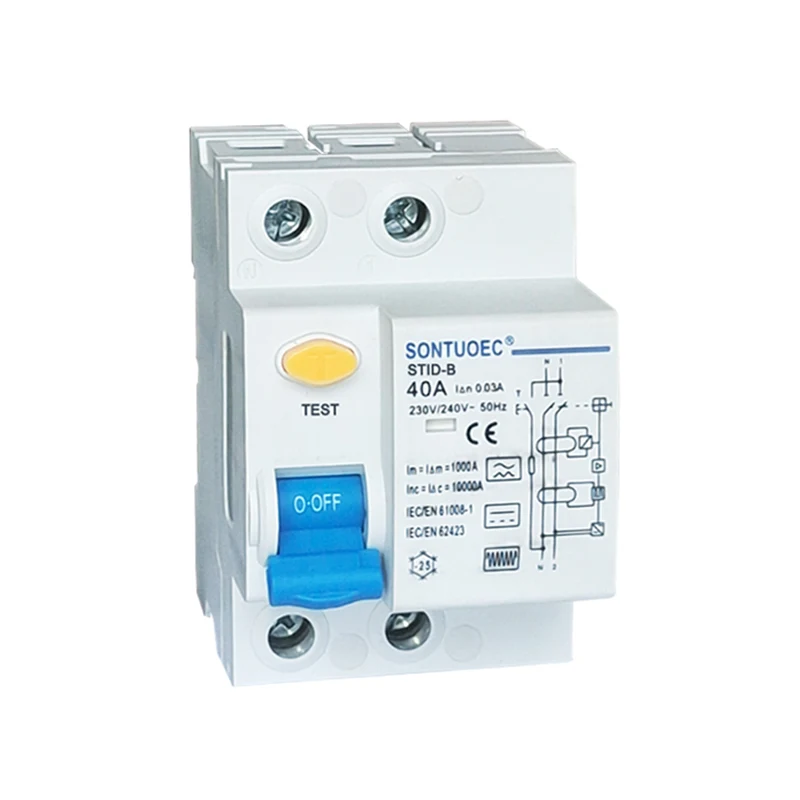

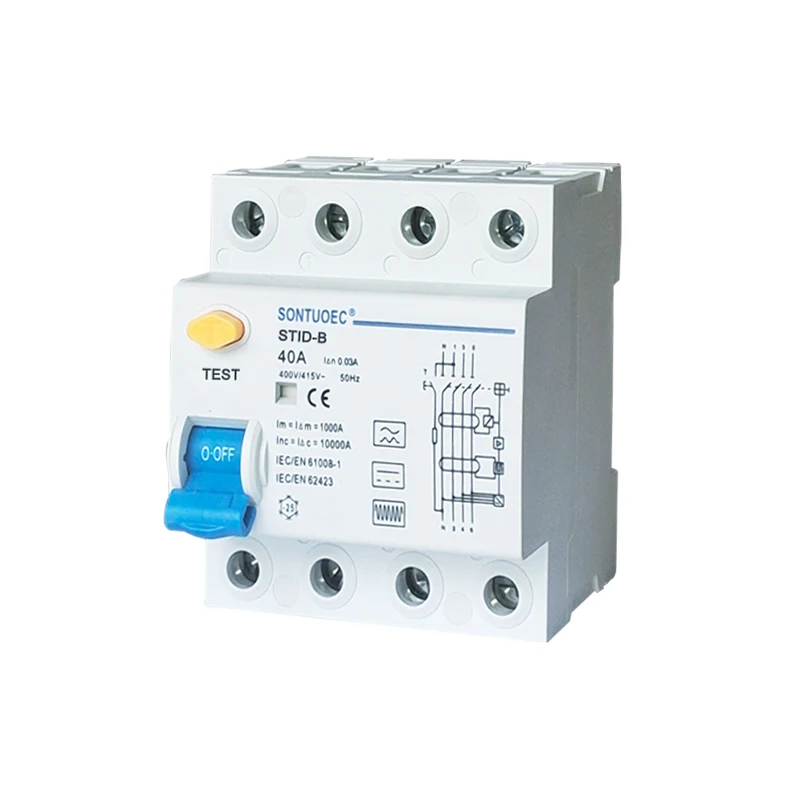

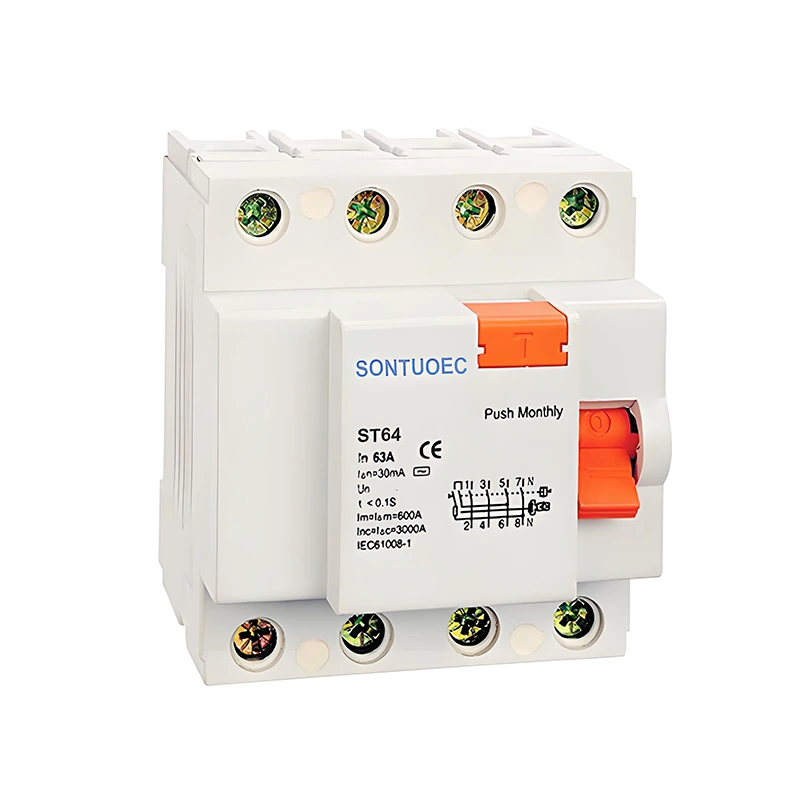

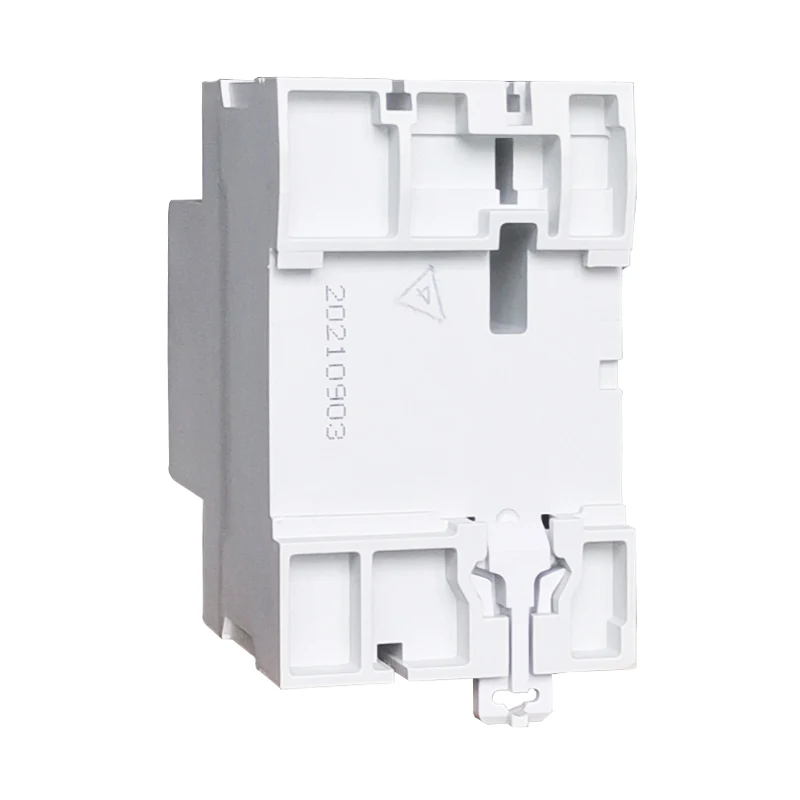

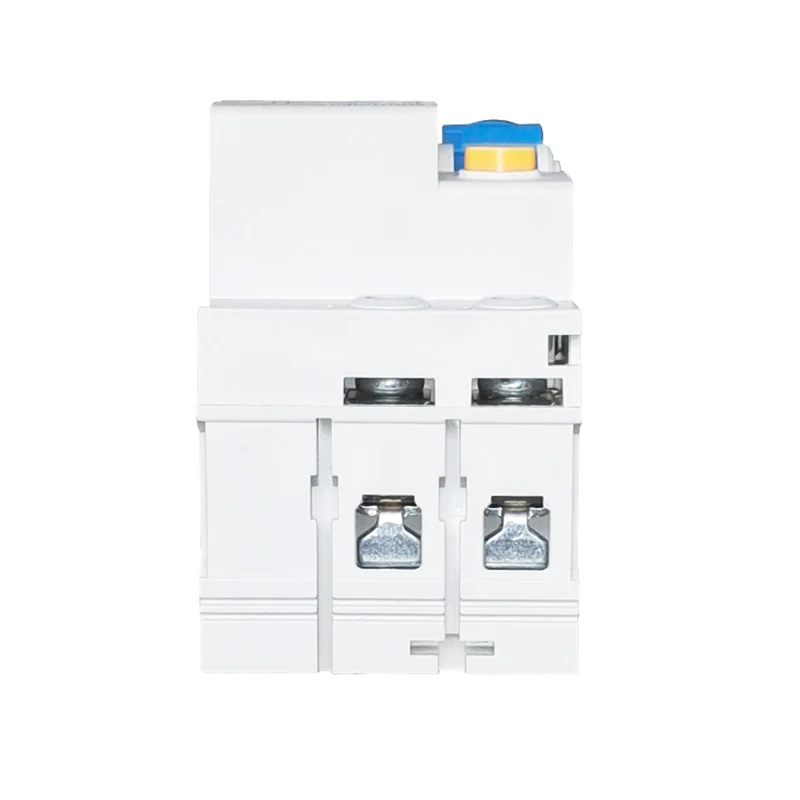

RCCB B-model aardlekschakelaar

RCCB B-model aardlekschakelaar beschermt in het geval van aanhoudende foutstroom op driefasige netwerken. Deze wordt meestal gebruikt op het gebied van oplaadstations, medische apparaten en instrumenten, controllers en frequentieregelaars, acculadingen en omvormers (DC). STID-B voldoet aan de IEC/EN61008-1- en IEC/EN62423-norm.

Model:STID-B

Stuur onderzoek

Productomschrijving

Elektrisch Functie	Standaard		IEC/EN62423&IEC/EN61008-1
	Type (golfvorm van de waargenomen aardlek)		B
	Nominale stroom In	A	25,40,63
	Polen	P	1P+N,3P+N
	Nominale spanning Ue	V	IP+N:230/240V;3P+N:400/415V
	Nominale gevoeligheid I n	A	0,03,0,1,0,3
	Isolatiespanning Ui	V	500
	Beoordeeld resterende productie en	A	500(In=25A/40A)
	breekvermogen I m	A	630(In=63A)
	Kortsluitstroom I c	A	10000
	SCPD-zekering	A	10000
	Pauzetijd onder I n	s	≤0,1
	Nominale frequentie	Hz	50
	Nominale impulshoudspanning (1,2/5,0)Uimp	V	4000
MechanischI functies	Diëlektrische testspanning bij ind. Fred. gedurende 1min	kv	2.5
	Vervuilingsgraad		2
	Elektrische levensduur		2000
	Mechanisch leven		10000
	Foutstroomindicator		Ja
	Beschermingsgraad		IP20
	Omgevingstemperatuur (met dagelijks gemiddelde 35)	ºC	-40~+55ºC
	Opslagtemperatuur	ºC	-40~+70ºC

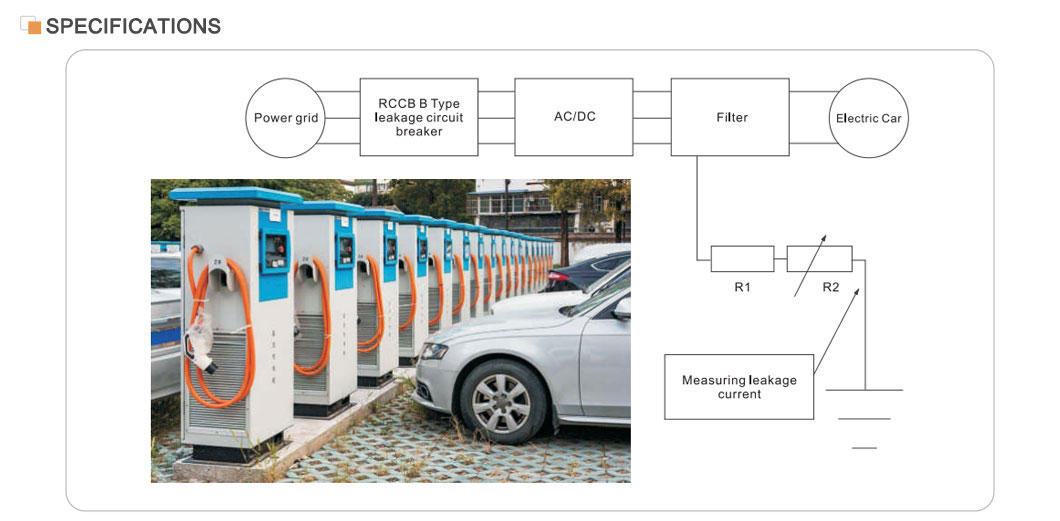

STID-B RCCB B-model aardlekschakelaar is geschikt voor type A en is ook geschikt voor het afvlakken van DC-reststromen, DC-reststromen die kunnen voortvloeien uit gelijkrichtcircuits en hoogfrequente AC-reststromen. Het biedt bescherming bij aanhoudende foutstromen in driefasige netwerken. STID-B wordt veel gebruikt op het gebied van laadstations, medische apparatuur en instrumenten, controllers en frequentieregelaars, acculaders en omvormers (DC). STID-B voldoet aan de normen IEC/EN61008 en IEC/EN62423.

Belangrijkste kenmerken

Nominale stroom: 40A, geschikt voor elektrische systemen met grotere stroomsterkte.

Lekbescherming: met hoge gevoeligheid en nauwkeurigheid kan het de lekstroom detecteren en de stroomtoevoer in zeer korte tijd afsluiten.

Veiligheidsprestaties: voldoet aan internationale normen zoals IEC/EN61008.1 en GB16916.1, waardoor de veiligheid en betrouwbaarheid van het product wordt gegarandeerd.

Toepassingsgebied: Op grote schaal gebruikt in industriële, commerciële, hoogbouw en civiele gebouwen om uitgebreide bescherming van het elektrische systeem te bieden.

Werkingsprincipe

RCCB B-model aardlekschakelaar is gebaseerd op de nulsequentie-stroomtransformator. Elke geleidende fase gaat door een stroomtransformator met nulsequentie, waarvan de secundaire zijde is verbonden met een elektromagnetische pal. Onder normale omstandigheden is de vectorsom van de fasestromen door de nulsequentiestroomtransformator nul, dus de flux door de transformator is nul, de secundaire uitgangsspanning is ook nul en de stroomonderbreker zal niet werken. Zodra de lekstroom echter toeneemt en de uitgangsspanning aan de secundaire zijde tot een bepaald niveau stijgt, wordt de elektromagnetische ontlading geactiveerd, waardoor het bedieningsmechanisme in werking treedt en de contacten die op de voeding zijn aangesloten, wordt losgekoppeld, waardoor lekbescherming wordt gerealiseerd.

Selectie en installatie

Selectie: Bij het selecteren van een aardlekschakelaar moeten parameters zoals de nominale spanning, nominale stroom, lekactiestroom en actietijd van het elektrische systeem in aanmerking worden genomen. Het is ook noodzakelijk om een geschikte aardlekschakelaar te selecteren op basis van het vereiste type beveiliging (bijvoorbeeld directe contactbeveiliging of indirecte contactbeveiliging).

Installatie: De aardlekschakelaar moet worden geïnstalleerd aan het inkomende uiteinde van het elektrische systeem of op een aftakleiding om volledige bescherming van het gehele elektrische systeem of een specifieke aftakleiding te garanderen. Tijdens de installatie moeten de relevante normen en codes strikt worden nageleefd om een goede aansluiting en betrouwbare werking van de aardlekschakelaar te garanderen.
