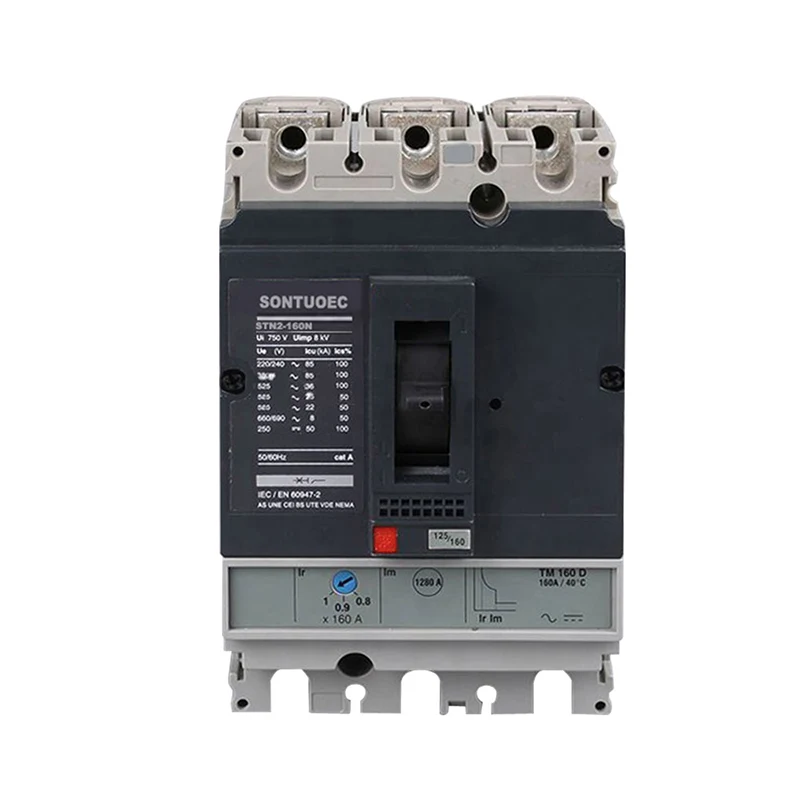

Veiligheidsonderbreker MCCB 3P

Het operationele principe van de veiligheidsonderbreker MCCB 3P is gebaseerd op de combinatie van een magnetische trigger en een thermische responder. Wanneer een overbelasting of kortsluiting in een circuit optreedt, zal de stroom dramatisch toenemen en zal de magnetische trigger deze afwijking voelen en het circuit snel afsnijden. Ondertussen detecteert de thermische responder temperatuurveranderingen in het circuit en activeert ook de MCCB om het circuit af te snijden wanneer de temperatuur de ingestelde waarde overschrijdt, waardoor schade aan apparatuur en brandongevallen effectief worden voorkomen.

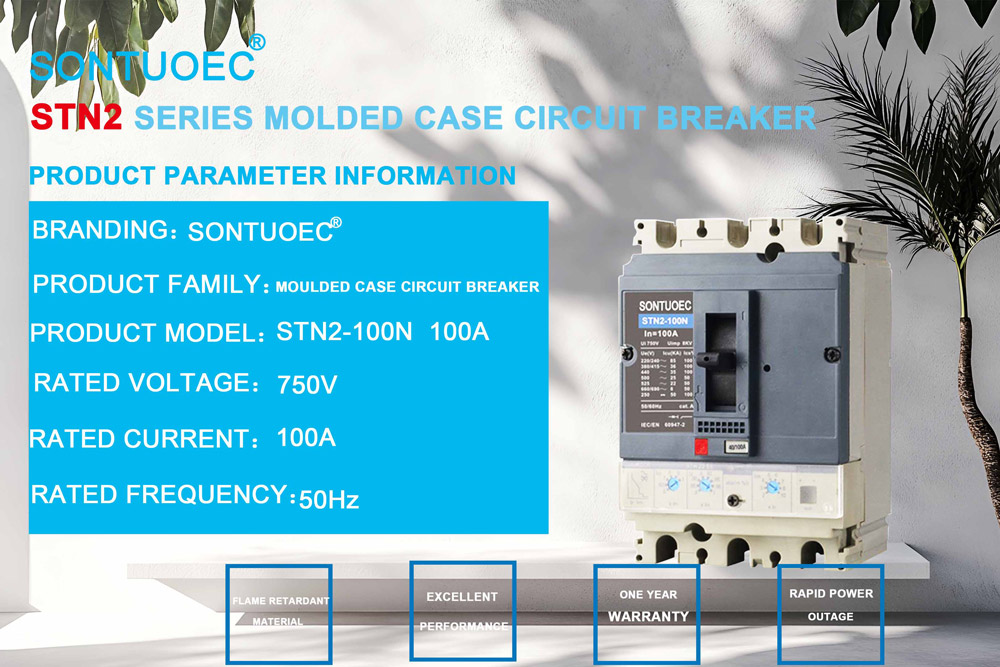

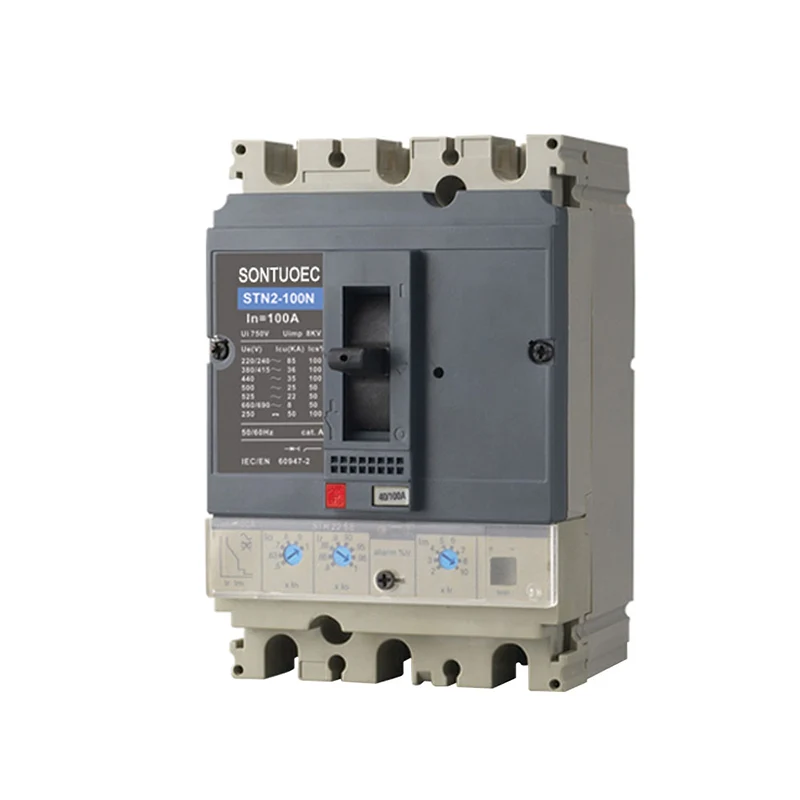

Model:STN2-100

Stuur onderzoek

Productomschrijving

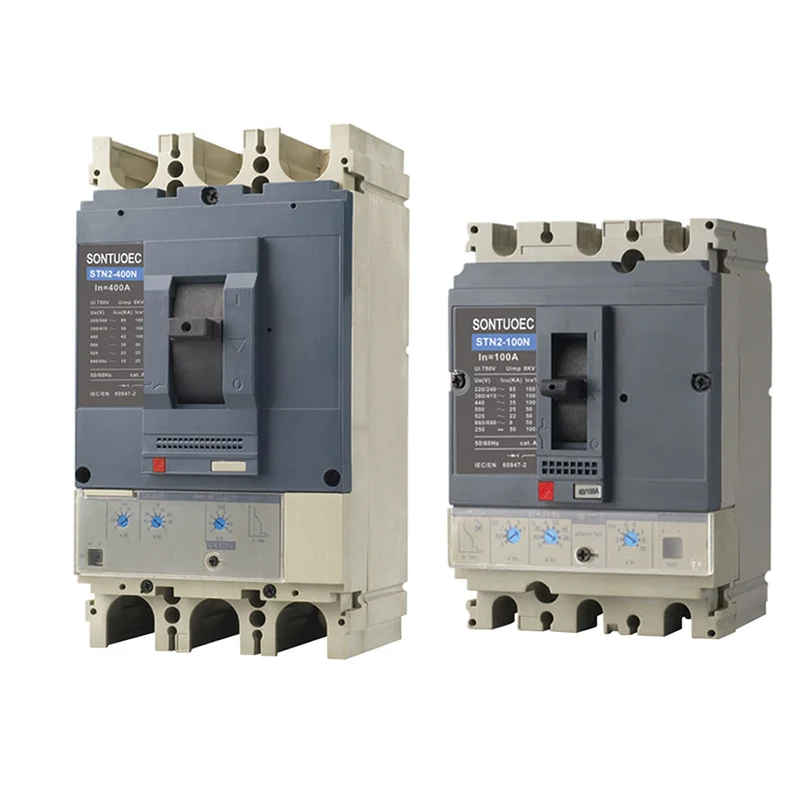

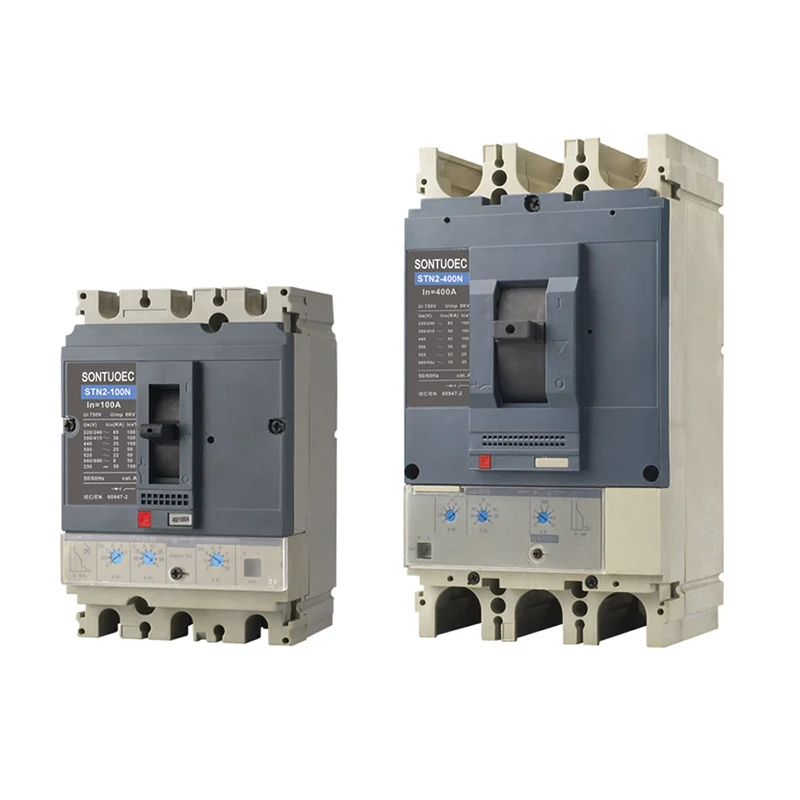

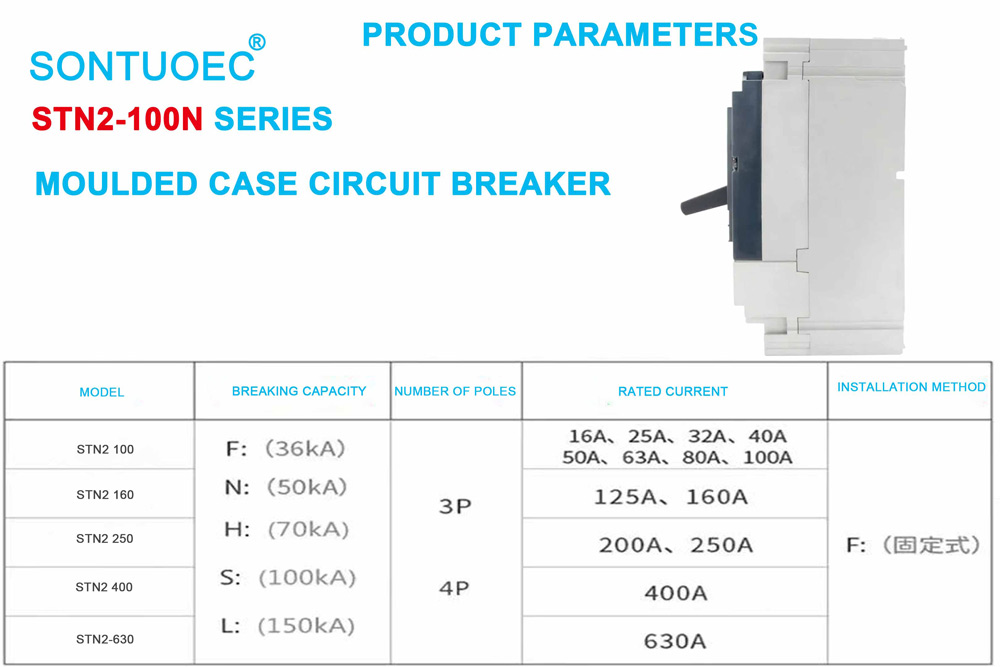

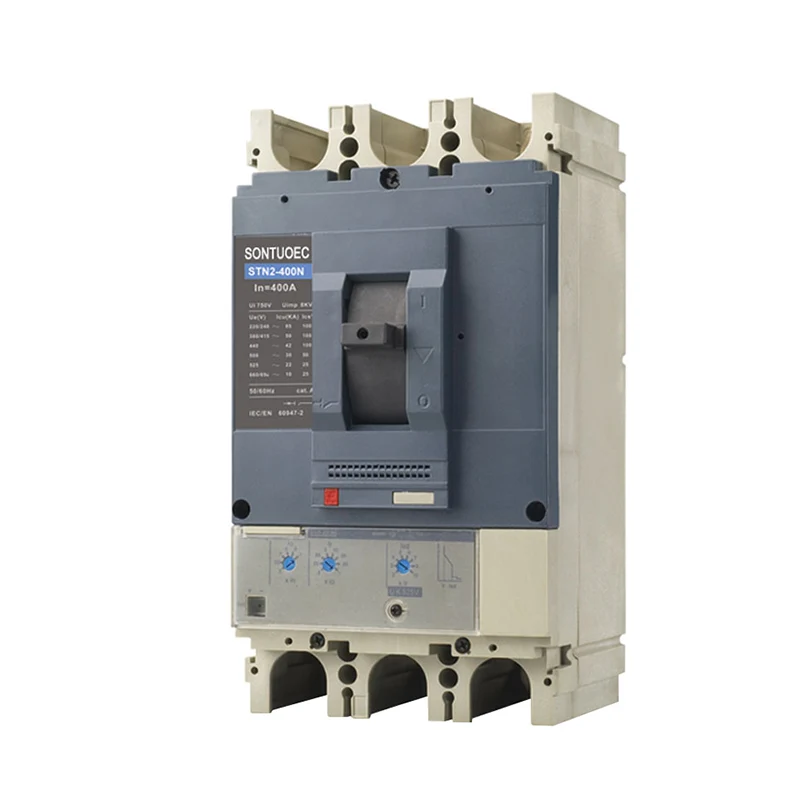

Specificaties	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Frame Current (A)	100				160				250				400				630
Aantal polen	3		4		3		4		3		4		3		4		3		4
Ultieme breekcapaciteit (ICU, ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (van)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Nominale isolatiespanning	AC800V
Nominale werkspanning	AC690V
Nominale stroom, thermische struikelen, Tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Nominale stroom, elektronisch Struikelen, microfoon, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Hulp, alert, fout Accessoires	OF/SD/SDE/SDx
Shunt & Under Voltage Coil	Mx/mn
Mechanisch leven	50000				40000				20000				15000				15000
Elektrisch leven	30000				20000				10000				6000				4000

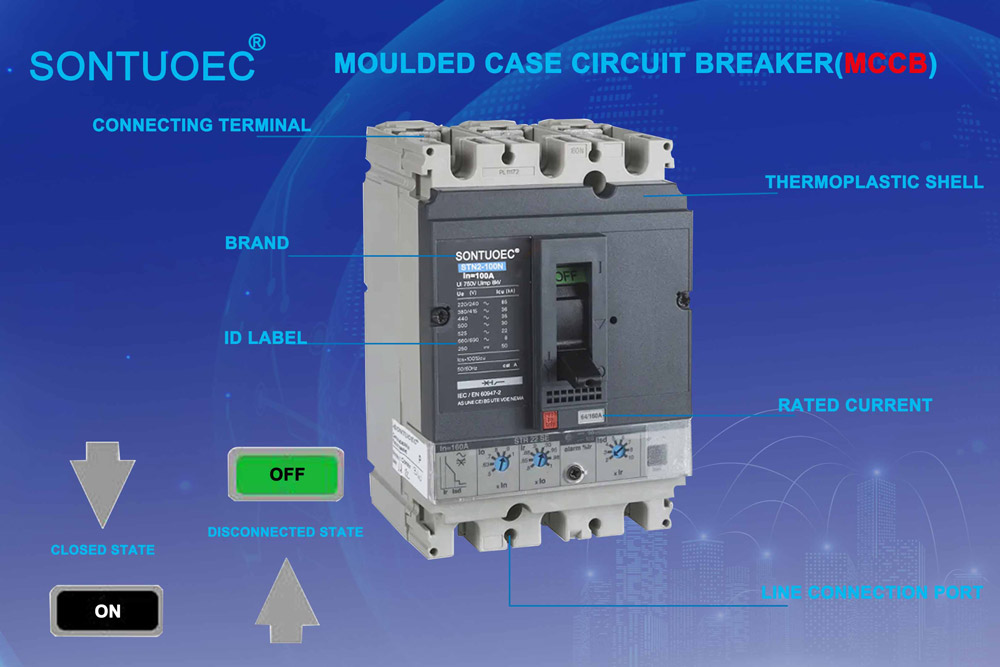

Veiligheidsonderbreker MCCB 3P/4P weerspiegelt het nieuwste huidige beperkende principe en productietechnologie, gekenmerkt door compacte structuren, volledige modularisatie, hoog breken en nul flashover. Stroomonderbreker is uitgerust met overbelasting-, kortsluitings- en onderspanningsbeveiligingsapparaat, om het circuit- en voedingsapparatuur te beschermen tegen schade.

Productfuncties

Bipolair ontwerp: MCCB 3P/4P is van bipolair ontwerp, wat betekent dat het zowel nul- als vuurdraden tegelijkertijd kan regelen, waardoor de veiligheid en stabiliteit van het circuit wordt gewaarborgd.

Hoge precisie: met hoge precisiestroomdetectiefunctie kan het de foutsituatie in het circuit nauwkeurig bepalen en het circuit in de tijd afsnijden.

Hoge betrouwbaarheid: gemaakt met geavanceerde technologie en materialen, het heeft een hoge betrouwbaarheid en stabiliteit en kan normaal werken in verschillende harde omgevingen.

Gemakkelijk te installeren en te onderhouden: redelijk ontwerp, gemakkelijk te installeren en tegelijkertijd eenvoudig te onderhouden en te vervangen, waardoor de werking- en onderhoudskosten van de gebruiker worden verlaagd.
