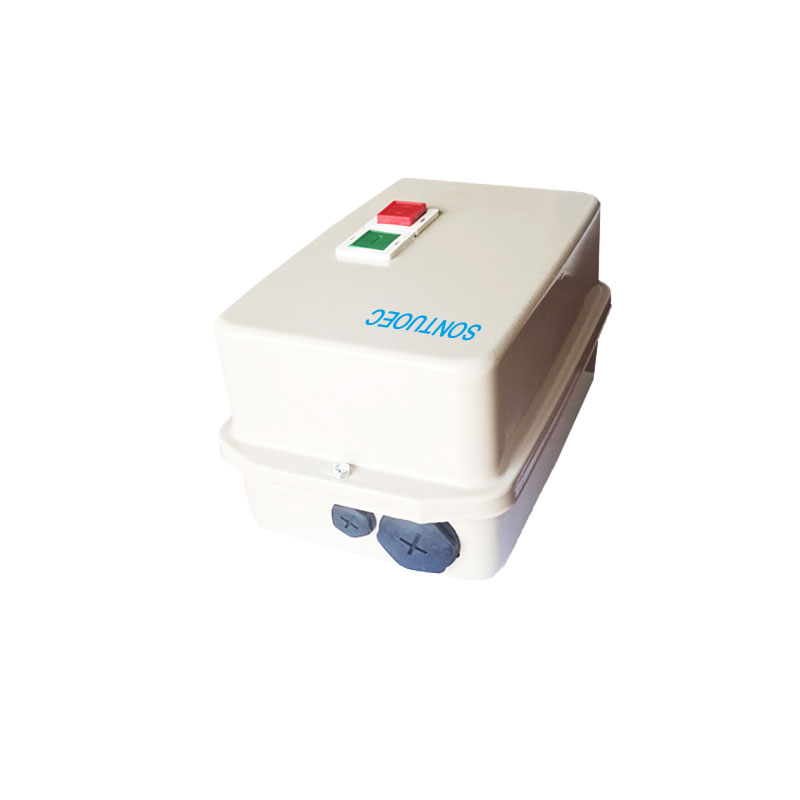

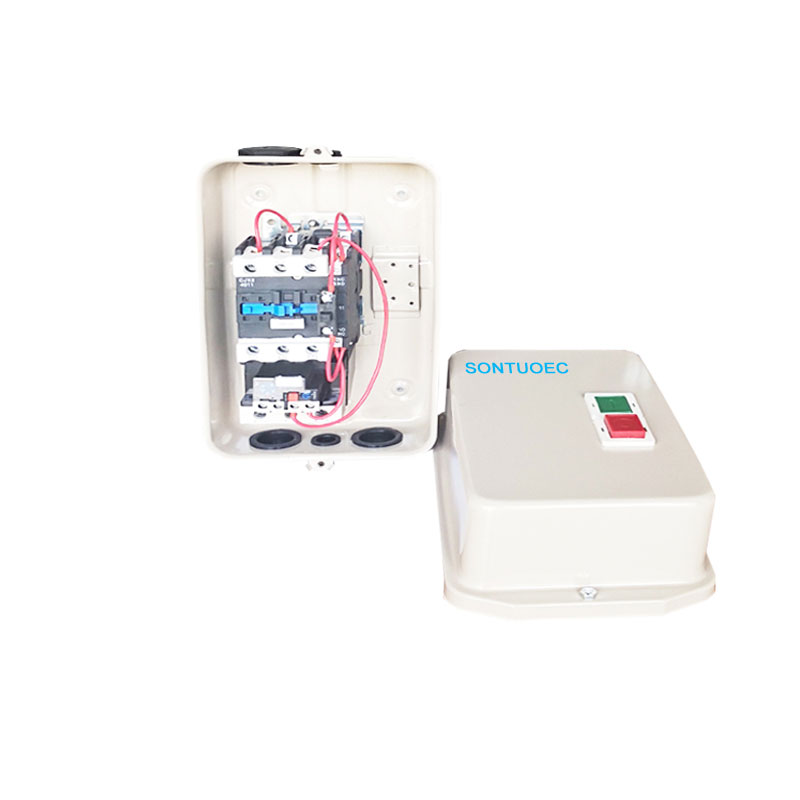

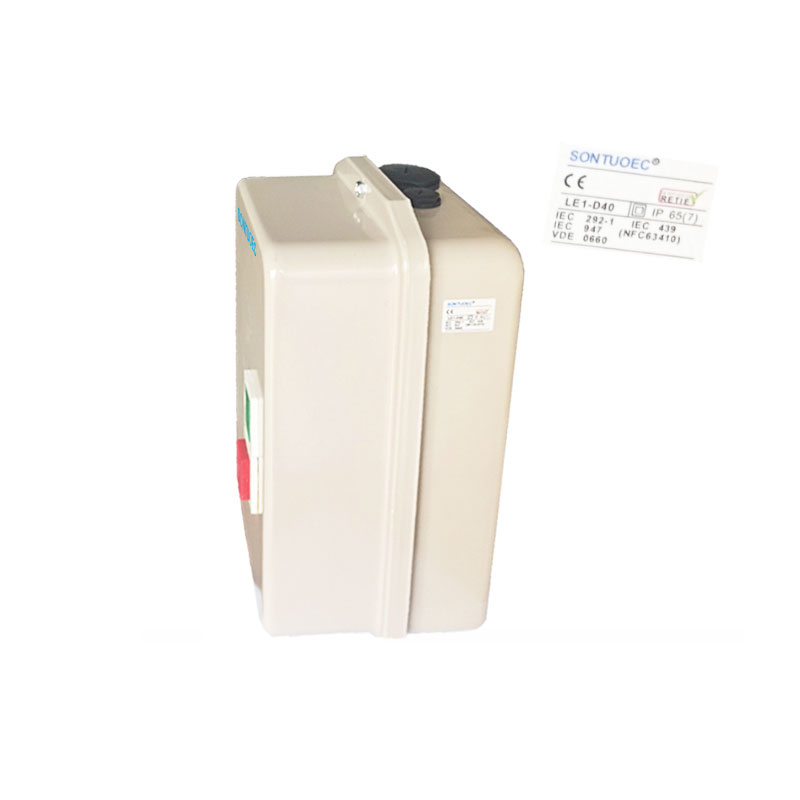

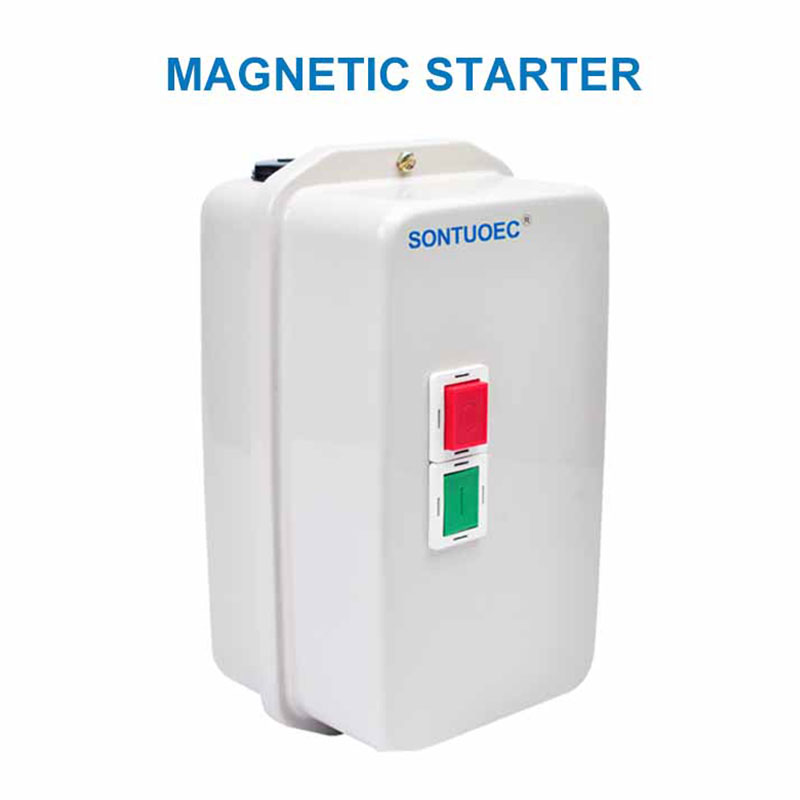

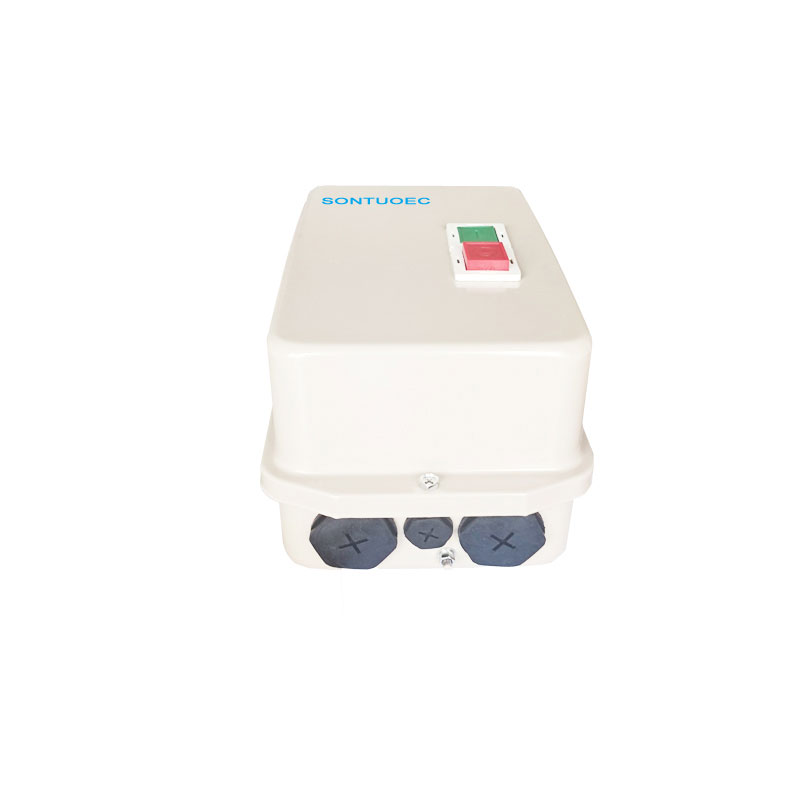

SLE1-D-serie magnetische starter

SLE1-D-serie Magnetic Starter is een elektrisch bedieningsapparaat dat de start en het stoppen van een elektromotor door elektromagnetische kracht bedient. Het bevat meestal een elektromagnetische spoel die, wanneer bekrachtigd, een magnetisch veld produceert dat de beweging van een ijzeren kern aantrekt, die het sluiten of breken van contacten drijft om controle over de motor te bereiken.

Model:SLE1-D

Stuur onderzoek

Productomschrijving

Specificaties

Productmodus Nr. En Specificatiol	SLE1-09 en 12	Dubbel in gesulate, beschermde TOLP429 (3) of, F659 (4)
Omheining	SLE1-18 en 25	Dubbel in gesulate, beschermde TOLP427 (3) of, F5577 (4)
	SLE1-32 en 95	Matal, LP65 tot 559
Controle (2 drukknoppen moufited op Bekleding deksel)	SLE1-32 en 95	1 groene startknop ‘1’, 1Red Stop/Teset ButTion "O"
Verbindingen	SLE1-32 en 95	Elektrische stroom- en bedieningsrecircuitverbindingen

Belangrijkste technische parameters:

Type		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reteerde stroom (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reteerde stroom (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Verwarmingsstroom weergegeven (a)			25	32	40	50	60	80		125
Reted Investaled Volage (V) 660
Auditair contact AC-15	Contact	standaard	1No				1NO+1NC
	Reteerde stroom (a)	220V	1.6
	Reteerde stroom (a)	380V	0.95
Suitabie thermische relais		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Behuizing		LP65

Werkingsprincipe

Het werkende principe van de magnetische starter van de SLE1-D-serie is gebaseerd op de interactie van elektromagnetische inductie en elektromagnetische kracht. Wanneer de besturingsvoeding wordt bekrachtigd, genereert de elektromagnetische spoel een magnetisch veld, dat de ijzeren kern aantrekt om te bewegen en de contacten te sluiten, en de motor wordt geleverd met stroom en begint te lopen. Wanneer de voeding van de besturingspositie is ontworpen, verdwijnt het magnetische veld, wordt de ijzeren kern gereset onder de werking van de veer, de contacten worden verbroken en de motor stopt met hardlopen.

Soorten en functies

Er zijn verschillende soorten SLE1-D magnetische starters, zoals directe online (DOL) SLE1-D magnetische starters, Star-Delta (Star-Delta) starters, Autotransformer-starters enzovoort. Verschillende soorten SLE1-D magnetische starters hebben verschillende kenmerken en reikwijdte van toepassing.

1. Direct online (DOL) SLE1-D magnetische starter:

Eenvoudige structuur, lage kosten.

Geschikt voor het starten en stoppen van de controle van kleine stroommotoren.

2.Star-Delta (Star-Delta) Starter:

Door de bedrading van de motor te wijzigen, realiseert deze het doel van het verminderen van spanning en stroom tijdens het starten.

Geschikt voor startcontrole van gemiddelde stroommotor.

3. Autotransformer starter:

Gebruikt een autotransformer om de spanning en stroom te verminderen bij het starten van een motor.

Van toepassing op de startcontrole van hoge vermogensmotoren.

SLE1-D Series Magnetic Starter

Toepassingsscenario's

SLE1-D magnetische starters worden veel gebruikt in verschillende industriële en commerciële toepassingen zoals productie, constructie, landbouw en transport. Ze worden gebruikt om verschillende soorten motoren te regelen, zoals driefasige asynchrone motoren, DC-motoren, enz. Voor geautomatiseerde productie en afstandsbediening van apparatuur.
