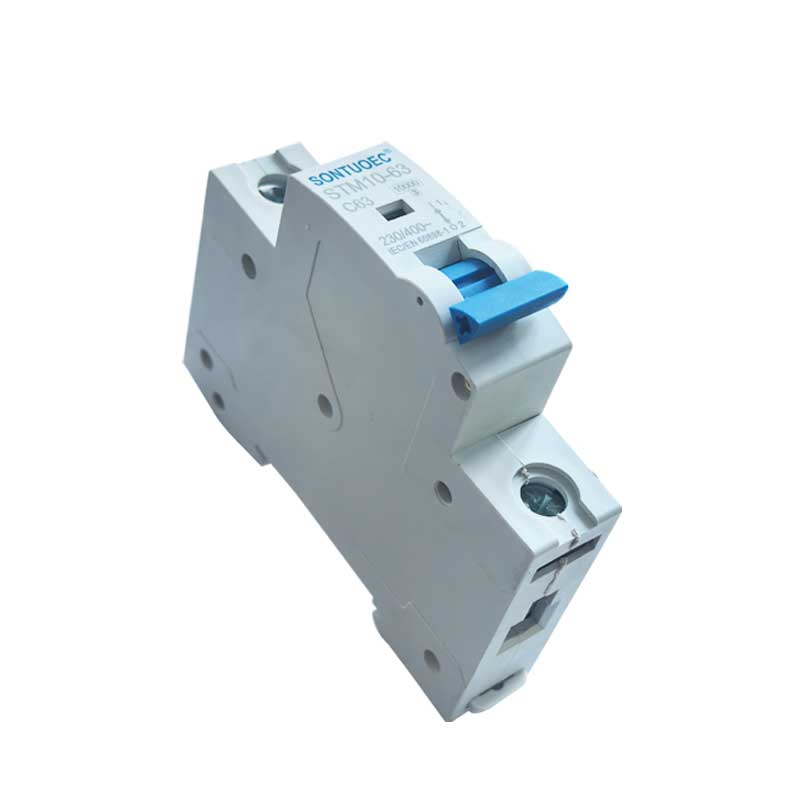

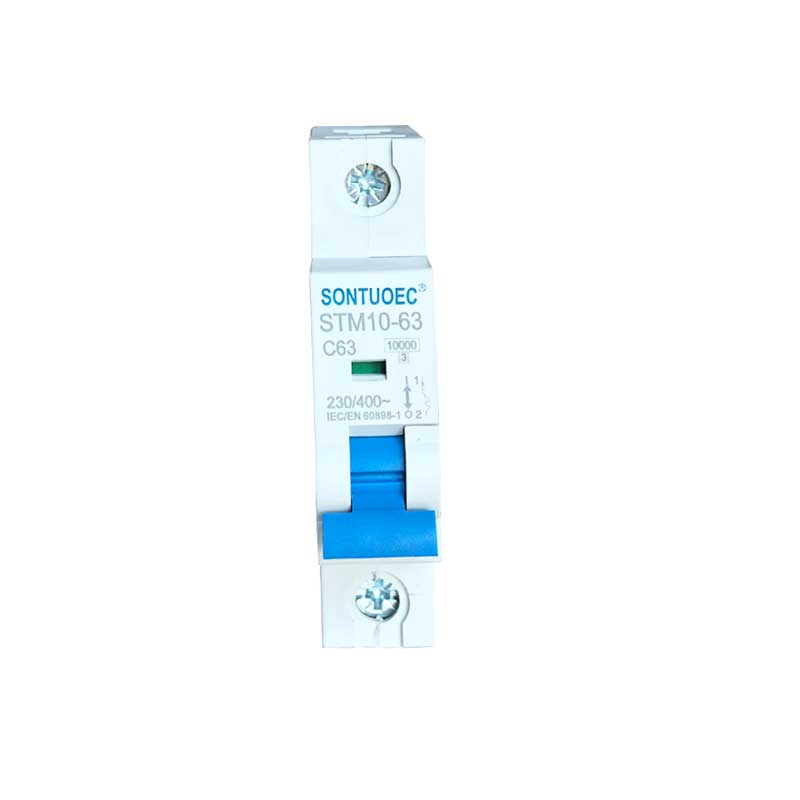

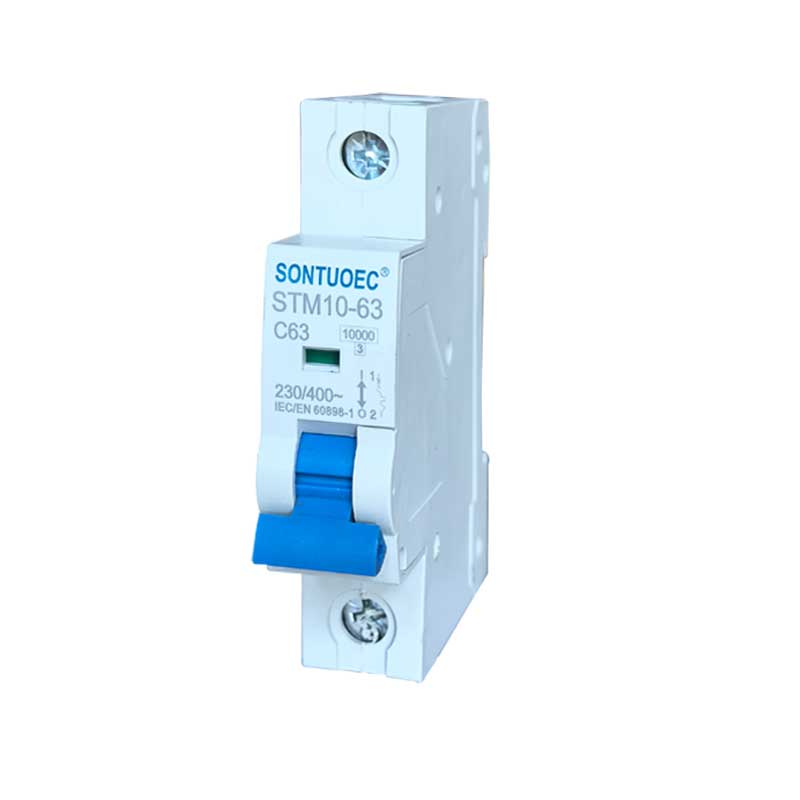

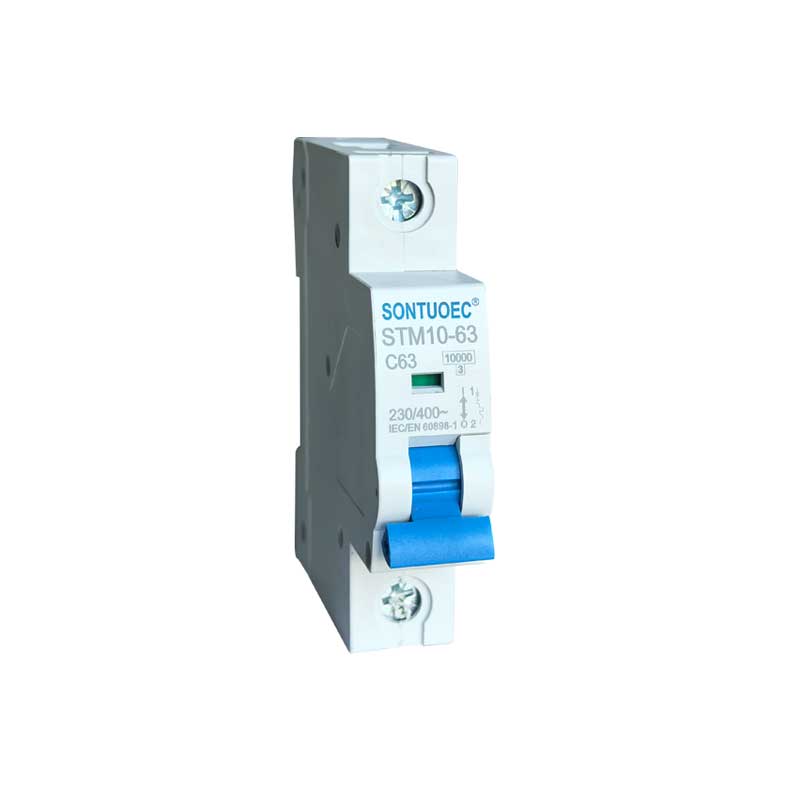

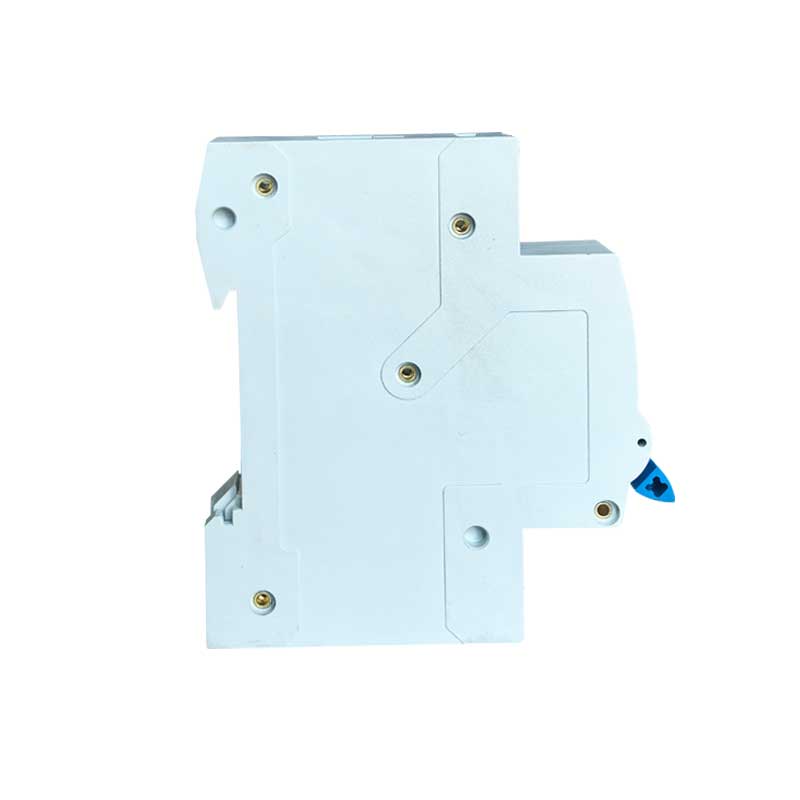

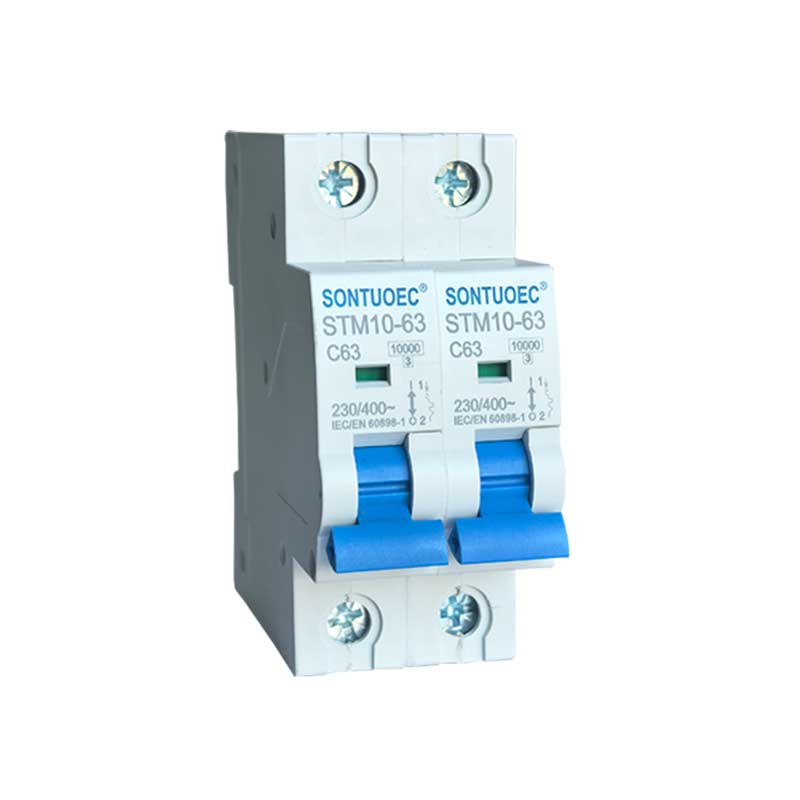

Sontuoec fabriek directe verkoop MCB Stm10-63 serie 6ka miniatuurstroomonderbreker

SONTUOEC is een van de Chinese leveranciers / fabrikanten die gespecialiseerd is in de productie van verschillende kleine elektrische apparaten. De STM10-63-serie hoogbrekende miniatuurstroomonderbreker heeft de kenmerken van geavanceerde structuur, betrouwbare prestaties, hoog breekvermogen, elegant uiterlijk en de schaal en onderdelen zijn gemaakt van materiaal met slagvastheid, sterke vlamvertragende eigenschappen. Het is geschikt voor het voeden van systemen met een frequentie van 50 of 60, Ue 400V en lager, Ui 63A en lager. Het wordt voornamelijk toegepast in kantoorgebouwen, woningen, voor verlichting, stroomverdeling en overbelastings- en kortsluitbeveiliging van apparatuur. Normaal gesproken kan het ook worden gebruikt als een systeem voor niet-frequente overdracht van energie. Het voldoet aan de normen IEC60898.1 en GB10963.1

Model:STM10-63

Stuur onderzoek

Productomschrijving

Specificaties:

	Standaard		IEC/EN 60898-1
Elektrisch	Nominale stroom In	A	1,2,4,6,10,16,20,25,32,40,50,63A
functies	Polen	P	1,2,3,4
	Nominale spanning Ue	V	AC 230, 400
	Isolatiespanning Ui	V	500
	Nominale frequentie	Hz	50/60
	Nominaal breekvermogen	A	3000, 4500, 6000
	Nominale impulshoudspanning (1,2/50)Uimp	V	4000
	Diëlektrische testspanning bij ind.Freq.gedurende 1 min	Kv	2
	Vervuilingsgraad		2
	Thermomagnetische ontgrendelingskarakteristiek		B,C,D
Mechanisch	Elektrische levensduur	t	4000
functies	Mechanische levensduur	t	10000
	Beschermingsgraad		IP20
	Referentietemperatuur voor instelling	ºC	30
	van thermisch element	ºC	30
	Omgevingstemperatuur	ºC	-5~+40 (Speciale toepassing zie
	(met daggemiddelde ≤35ºC)	ºC	correctie temperatuurcompensatie)
	Opslagtemperatuur	ºC	-25~+70
Installatie	Terminal-verbindingstype		Kabel-/pinrail
	Aansluitgrootte boven/onder voor kabel	mm2	25
	Aansluitgrootte boven/onder voor kabel	AWG	3 mei 18 mei
	Thermische maat boven/onder voor rail	mm2	25
	Thermische maat boven/onder voor rail	AWG	3 mei 18 mei
	Aanhaalmoment	N*m	2
	Aanhaalmoment	In ponden	18
	Montage		op DIN-rail EN 60715 (35 mm) door middel van een snel clipapparaat
	Verbinding		Van boven en onder

Belangrijkste functies van STM10-63 miniatuurstroomonderbreker

1. Overbelastingsbeveiliging: wanneer de stroom in het circuit de nominale waarde van de MCB overschrijdt, zal de STM10-63 miniatuurstroomonderbreker het circuit automatisch binnen een bepaalde tijd uitschakelen om te voorkomen dat het circuit en de apparatuur oververhit raken.

2. Kortsluitbeveiliging: wanneer er kortsluiting optreedt in het circuit, zal de STM10-63 miniatuurstroomonderbreker het circuit onmiddellijk afsluiten om te voorkomen dat de kortsluitstroom het circuit en de apparatuur beschadigt.

3. Lekkagebescherming (sommige MCB's hebben deze functie): voor MCB's met lekbescherming, wanneer er lekkage in het circuit is, zal de STM10-63 miniatuurstroomonderbreker het circuit snel afsluiten om de persoonlijke veiligheid te beschermen.

Werkingsprincipe van MCB's

MCB's bevatten meestal een thermisch-magnetische of elektronische uitschakeldetector, die wordt gebruikt om veranderingen in de stroom in het circuit te detecteren. Wanneer de stroom abnormaal is, activeert de spits het uitschakelmechanisme van de MCB, waardoor de STB1-63 miniatuurstroomonderbreker het circuit snel onderbreekt.

1.Thermische magnetische slagpin: deze gebruikt de warmte die wordt gegenereerd wanneer de stroom door de geleider gaat om het uitschakelen te activeren. Wanneer de stroom te groot is, wordt de geleider warm, waardoor het bimetaal in de thermische magnetische slagpin gaat buigen, waardoor het uitschakelmechanisme in werking wordt gesteld.

2.Elektronische spits: het maakt gebruik van elektronische componenten om huidige veranderingen te detecteren en de werking van het uitschakelmechanisme te controleren. Wanneer een abnormale stroom wordt gedetecteerd, stuurt de elektronische spits een signaal naar het uitschakelmechanisme om het circuit te onderbreken.

Toepassingsscenario's van MCB

MCB's worden veel gebruikt in elektrische systemen in residentiële, commerciële en industriële gebieden om circuits en apparatuur te beschermen tegen schade veroorzaakt door abnormale stromen. Ze worden meestal geïnstalleerd in verdeelkasten, schakelborden of schakelkasten en worden gebruikt als hoofdschakelaar of aftakschakelaar van een circuit.

Selectie en installatie van MCB's

1. Selectie: Bij het selecteren van MCB's moet u rekening houden met factoren zoals de nominale stroom van het circuit, het spanningsniveau, de beveiligingskenmerken en of lekbescherming vereist is. Het is ook belangrijk om ervoor te zorgen dat de geselecteerde STB1-63 miniatuurstroomonderbreker voldoet aan de lokale elektrische veiligheidsnormen en -voorschriften.

2. Installatie: De STB1-63 miniatuurstroomonderbrekers moeten worden geïnstalleerd in een droge, geventileerde omgeving die vrij is van corrosieve gassen en ervoor zorgen dat deze correct en veilig zijn aangesloten. Tijdens de installatie moeten de relevante elektrische veiligheidsvoorschriften en bedieningsprocedures in acht worden genomen.
