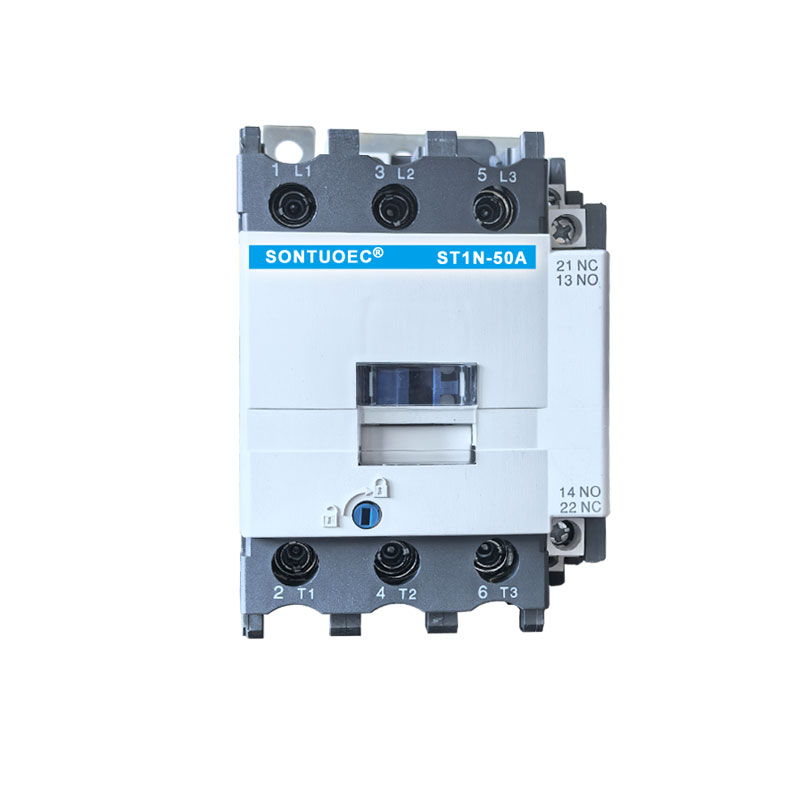

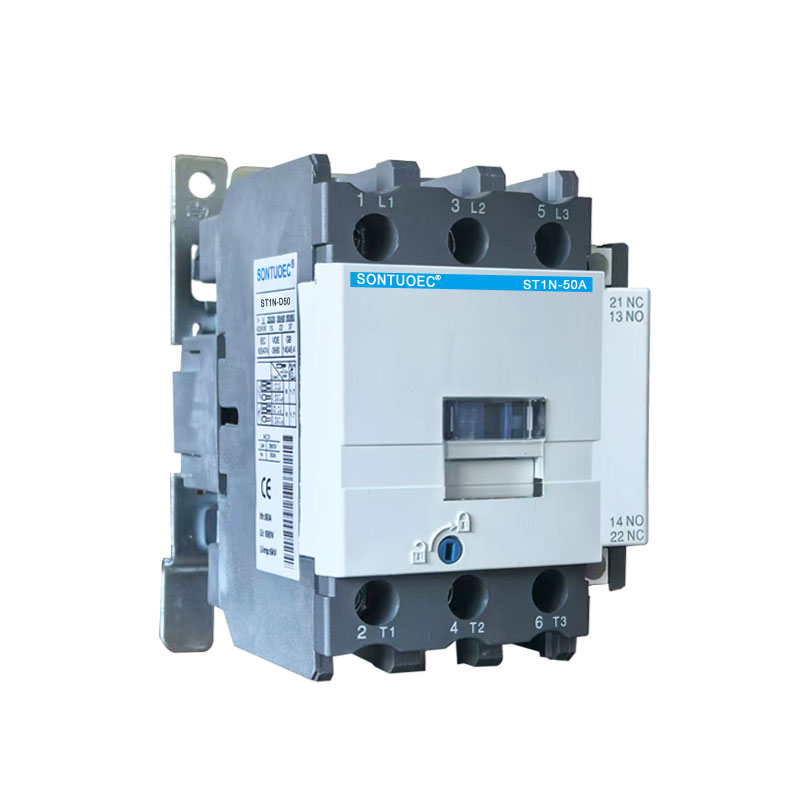

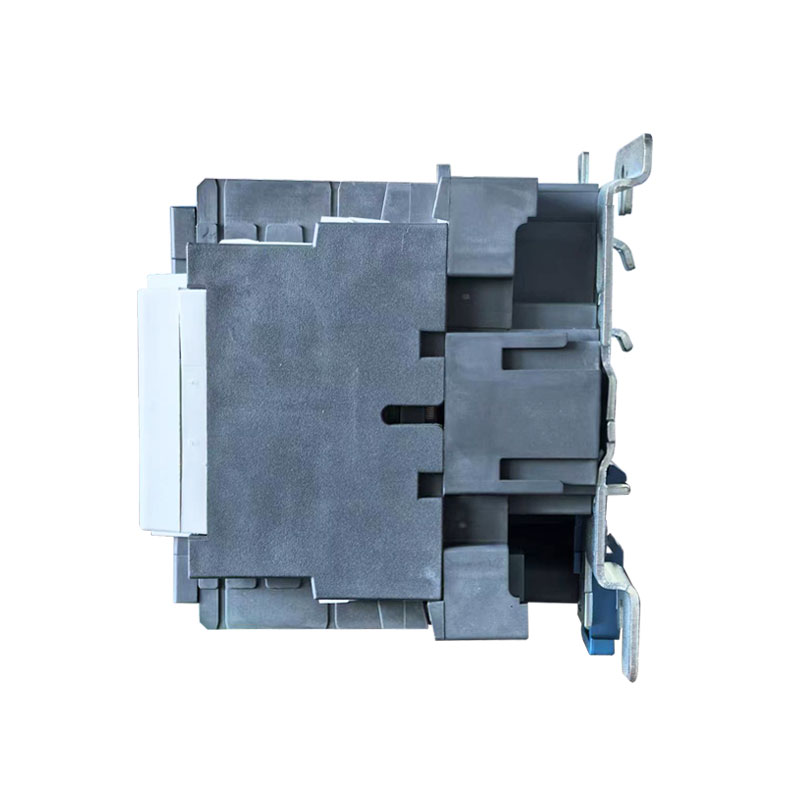

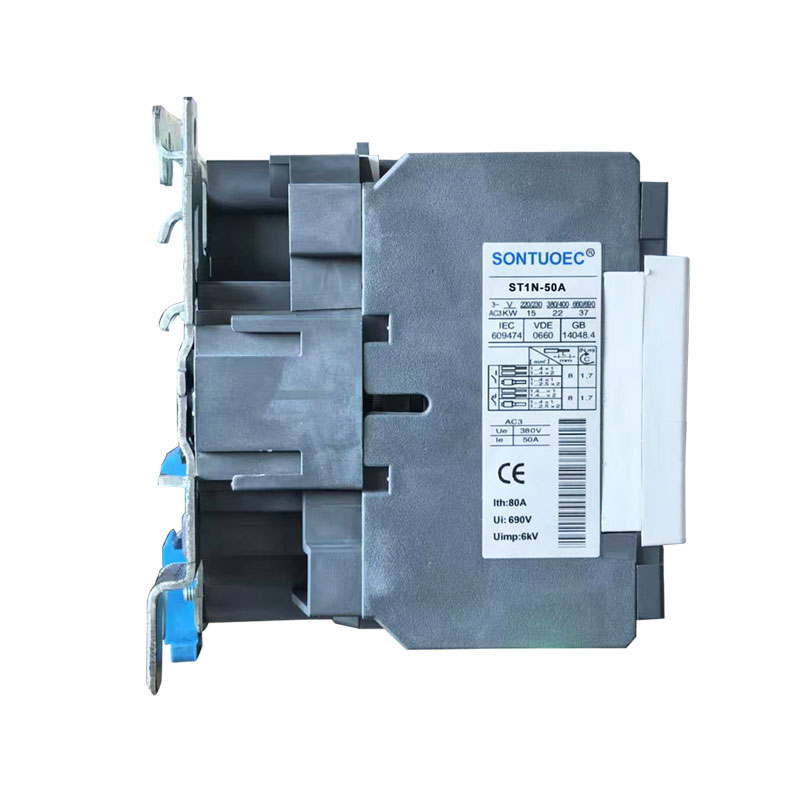

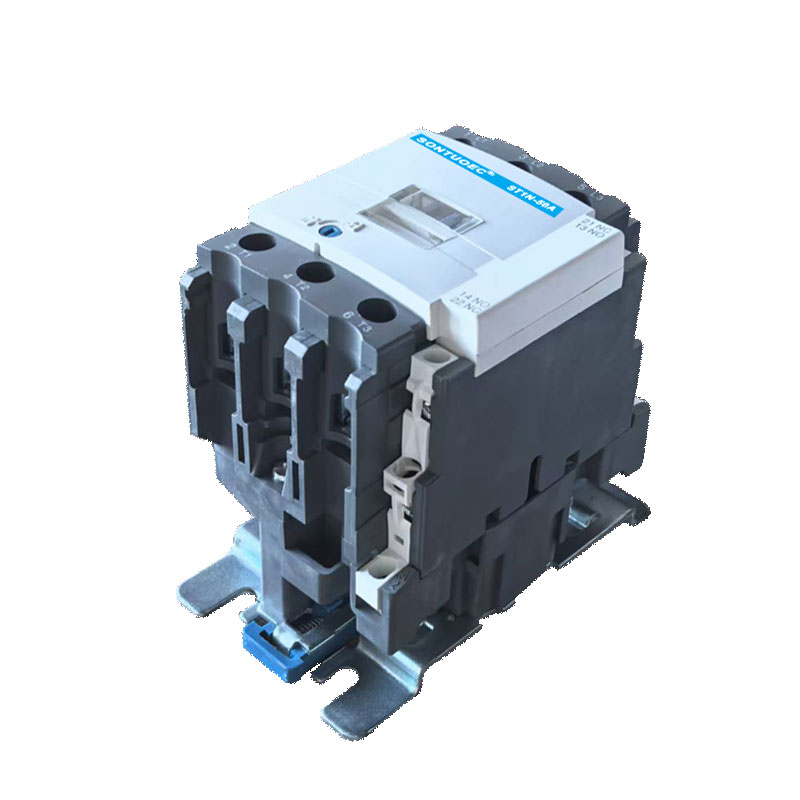

Sontuoec St1n 3p 4p AC-schakelaar

SONTUOEC is een van de Chinese leveranciers/fabrikanten die gespecialiseerd is in de productie van diverse kleine elektrische apparaten. De ST1N-serie wisselstroomschakelaar is geschikt voor gebruik in de circuits van de nominale spanning tot 660V AC 50Hz of 60Hz, nominale stroom tot 95A, voor maken en breken, vaak starten en regelen van de AC-motor. Gecombineerd met het hulpcontactblok, timervertraging en machine-vergrendeling enz. wordt het de vertragingsschakelaar, mechanische vergrendelingsschakelaar, sterdriehoekstarter. Met het thermische relais wordt het gecombineerd tot de elektromagnetische starter. De contactor is geproduceerd volgens IEC 60947-1.

Model:ST1N

Stuur onderzoek

Productomschrijving

Huidige klasse	9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A (AC-3.380V)
Nominale isolatiespanning	Wisselstroom 660V
Nominale werkspanning	AC380v,660V,50/60HZ
Nominale stuurstroomlijnspanning	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
Aantal Polen	3P, 4P
Bedieningsfunctie	Trek spanning aan: 85% ~ 110% ons; Vrijgavespanning: 20% ~ 75% Us

Structuur en werkingsprincipe

Structuur: ST1N AC-schakelaar bestaat hoofdzakelijk uit een elektromagnetisch systeem (inclusief ijzeren kern, spoel en kortsluitring, enz.), contactsysteem (inclusief hoofdcontact en hulpcontact) en boogblusapparaat.

Werkingsprincipe: Wanneer de spoel van de ST1N AC-contactor wordt bekrachtigd, genereert de ijzeren kern een magnetisch veld, dat het anker aantrekt en de contacten aanzet tot actie, zodat de hoofdcontacten en hulpcontacten gesloten of losgekoppeld worden, waardoor de aan-uitschakeling van het circuit wordt geregeld. Een boogblusapparaat wordt gebruikt om de boog te doven wanneer de contacten zijn losgekoppeld om de contacten tegen schade te beschermen.

Typen en kenmerken

1. Typen:

ST1N AC-schakelaars kunnen worden onderverdeeld in verschillende typen, afhankelijk van hun gebruik en prestaties, zoals industriële schakelaars, gebouw- en huishoudelijke schakelaars. Veel voorkomende modellen zijn onder meer de CJ-serie (bijv. CJX2-serie, CJ20-serie, CJT1-serie) en serieproducten van ABB, Siemens, Schneider en andere merken.

2. Kenmerken:

Betrouwbaar werk: ST1N AC-schakelaars hebben een hoge werkbetrouwbaarheid en stabiliteit en zijn bestand tegen grote stromen en spanningen.

Stabiele prestaties: het contactsysteem is gemaakt van hoogwaardige materialen met goede elektrische geleiding en slijtvastheid bij hoge temperaturen.

Handig onderhoud: ST1N AC-schakelaars hebben een compacte structuur en zijn eenvoudig te installeren en te onderhouden.

Toepassingsscenario's

ST1N AC-magneetschakelaars hebben een breed scala aan toepassingen in energiesystemen, industriële automatisering, gebouw- en huishoudelijke elektriciteit. In het voedingssysteem kan het bijvoorbeeld worden gebruikt om de start-stop en richtingsomkering van de motor te regelen; in de industriële automatisering kan het worden gebruikt om de start-stop van verschillende elektrische apparatuur op de productielijn te regelen; in de elektriciteitsvoorziening van gebouwen en huishoudens kan het worden gebruikt om apparatuur, zoals verlichting en airconditioning, aan/uit te regelen.
