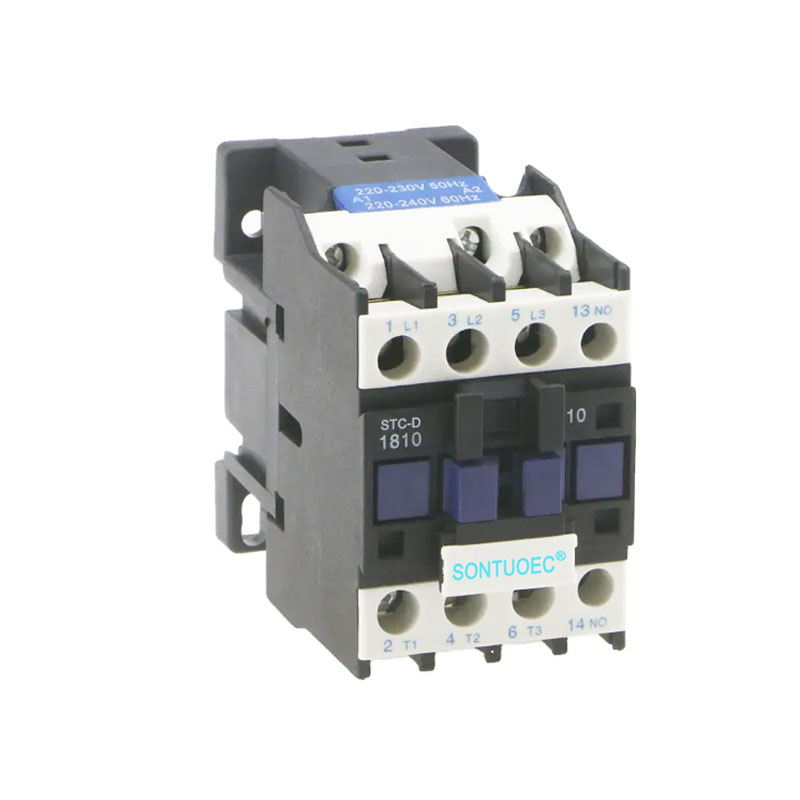

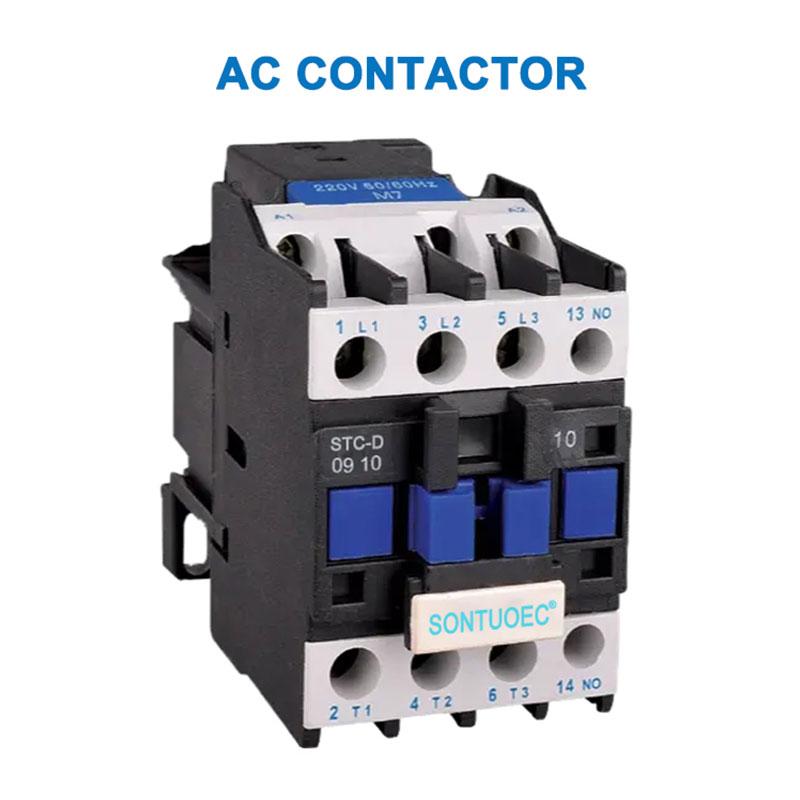

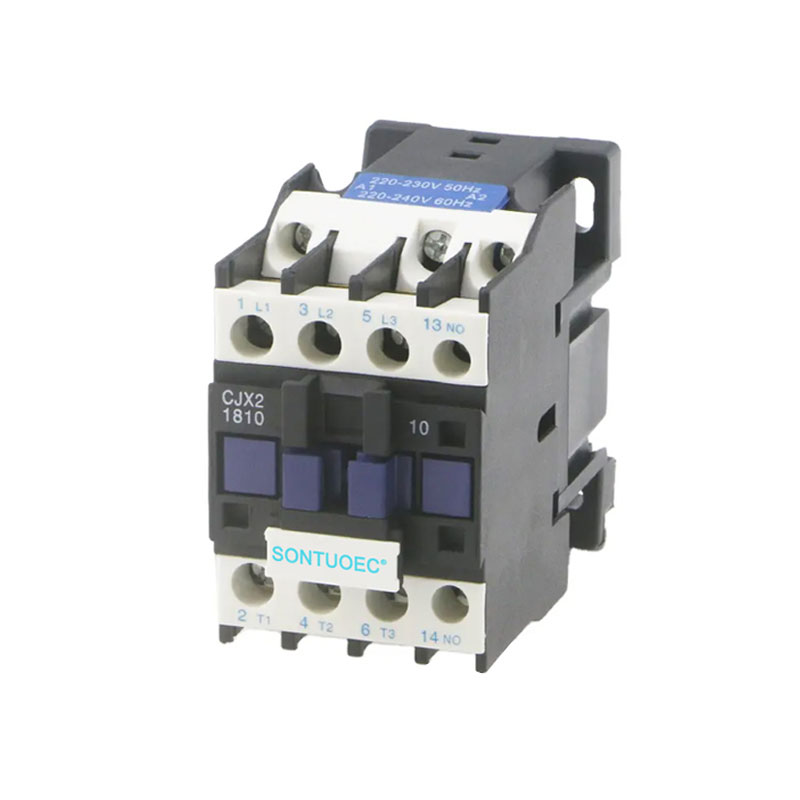

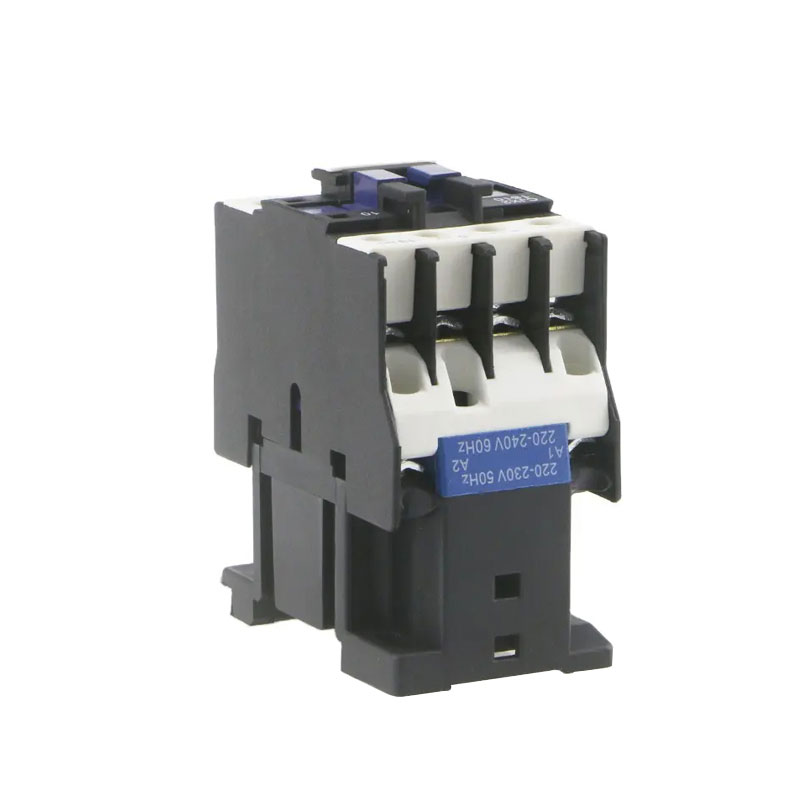

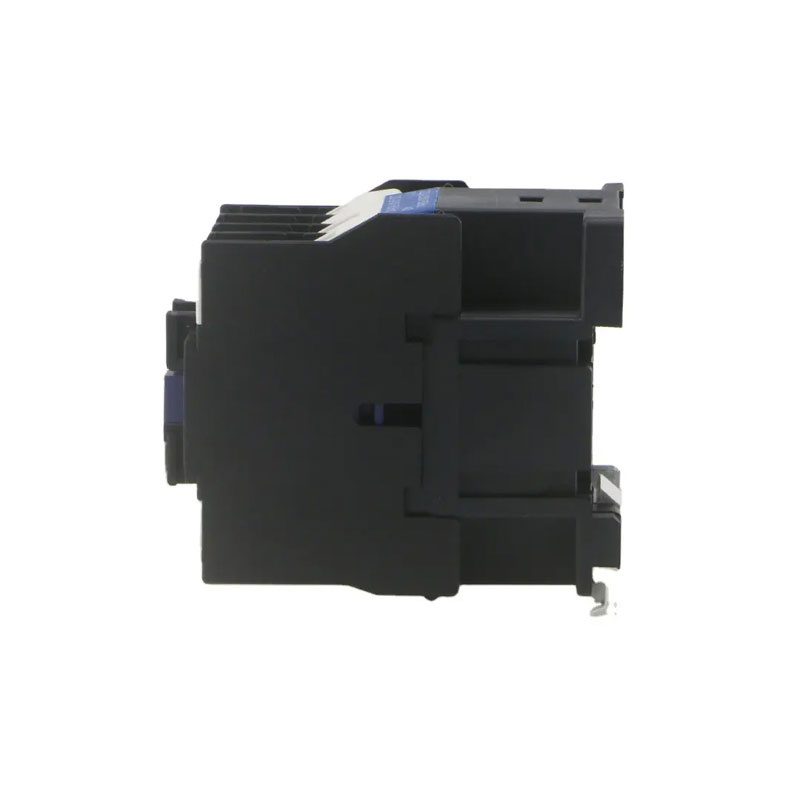

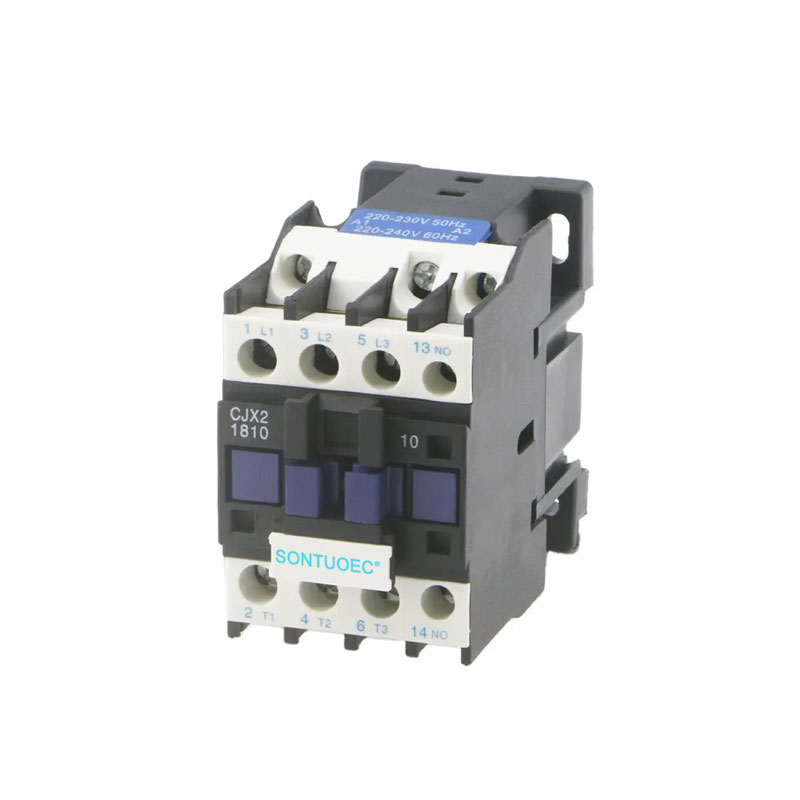

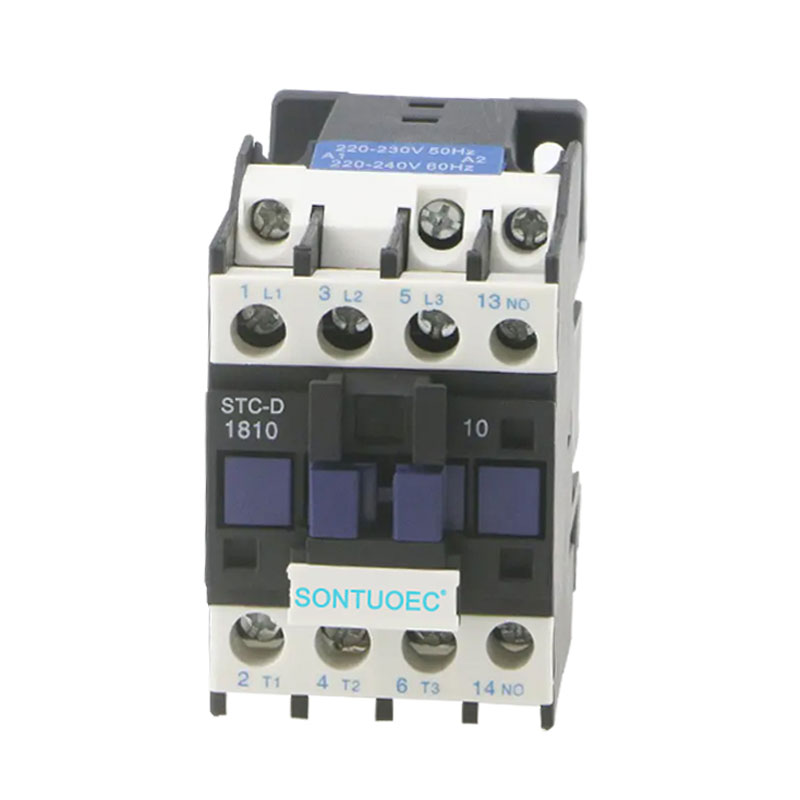

STC-D AC-schakelaar

STC-D AC-contactor is een elektrisch onderdeel dat wordt gebruikt om AC-circuits op afstand te bedienen en regelmatig in of uit te schakelen. Het wordt voornamelijk gebruikt voor het openen en besturen van circuits in elektrische energiesystemen en voor het op afstand bedienen van motoren, verlichting en andere elektrische belastingen in de industriële automatisering. Wisselstroom (AC) contactor, d.w.z. STC-D AC-contactor, is een belangrijke elektrische besturingsapparatuur, die een onvervangbare rol speelt op het gebied van elektrische energiesystemen en industriële automatisering.

Model:STC-D

Stuur onderzoek

Productomschrijving

Type		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nominale werkstroom (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominale werkstroom (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standaardvermogens van 3-fasig motoren 50/60Hz in categorie AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominale warmtestroom (A)		20	20	32	40	50	60	80	80	125	125
Elektrische levensduur	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrische levensduur	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanische levensduur (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nummer van de contacten	3P+NR					3P+NC+NR
Nummer van de contacten	3P+NC					3P+NC+NR

Structuur en werkingsprincipe

Structuur: STC-D AC-schakelaar bestaat hoofdzakelijk uit een elektromagnetisch systeem (inclusief ijzeren kern, spoel en kortsluitring, enz.), contactsysteem (inclusief hoofdcontact en hulpcontact) en boogblusapparaat.

Werkingsprincipe: Wanneer de spoel van de STC-D AC-contactor wordt bekrachtigd, genereert de ijzeren kern een magnetisch veld, dat het anker aantrekt en de contacten aanzet tot actie, zodat de hoofdcontacten en hulpcontacten gesloten of losgekoppeld worden, waardoor de aan-uitschakeling van het circuit wordt geregeld. Een boogblusapparaat wordt gebruikt om de boog te doven wanneer de contacten zijn losgekoppeld om de contacten tegen schade te beschermen.

STC-D AC Contactor

Typen en kenmerken

1. Typen:

STC-D AC-schakelaars kunnen worden onderverdeeld in verschillende typen, afhankelijk van hun gebruik en prestaties, zoals industriële schakelaars, gebouw- en huishoudelijke schakelaars. Veel voorkomende modellen zijn onder meer de CJ-serie (bijv. CJX2-serie, CJ20-serie, CJT1-serie) en serieproducten van ABB, Siemens, Schneider en andere merken.

2. Kenmerken:

Betrouwbaar werk: STC-D AC-schakelaars hebben een hoge werkbetrouwbaarheid en stabiliteit en zijn bestand tegen grote stromen en spanningen.

Stabiele prestaties: het contactsysteem is gemaakt van hoogwaardige materialen met goede elektrische geleiding en slijtvastheid bij hoge temperaturen.

Handig onderhoud: STC-D AC-schakelaars hebben een compacte structuur en zijn eenvoudig te installeren en te onderhouden.

Toepassingsscenario's

STC-D AC-contactors hebben een breed scala aan toepassingen in energiesystemen, industriële automatisering, gebouw- en huishoudelijke elektriciteit. In het voedingssysteem kan het bijvoorbeeld worden gebruikt om de start-stop en richtingsomkering van de motor te regelen; in de industriële automatisering kan het worden gebruikt om de start-stop van verschillende elektrische apparatuur op de productielijn te regelen; in de elektriciteitsvoorziening van gebouwen en huishoudens kan het worden gebruikt om apparatuur, zoals verlichting en airconditioning, aan/uit te regelen.
