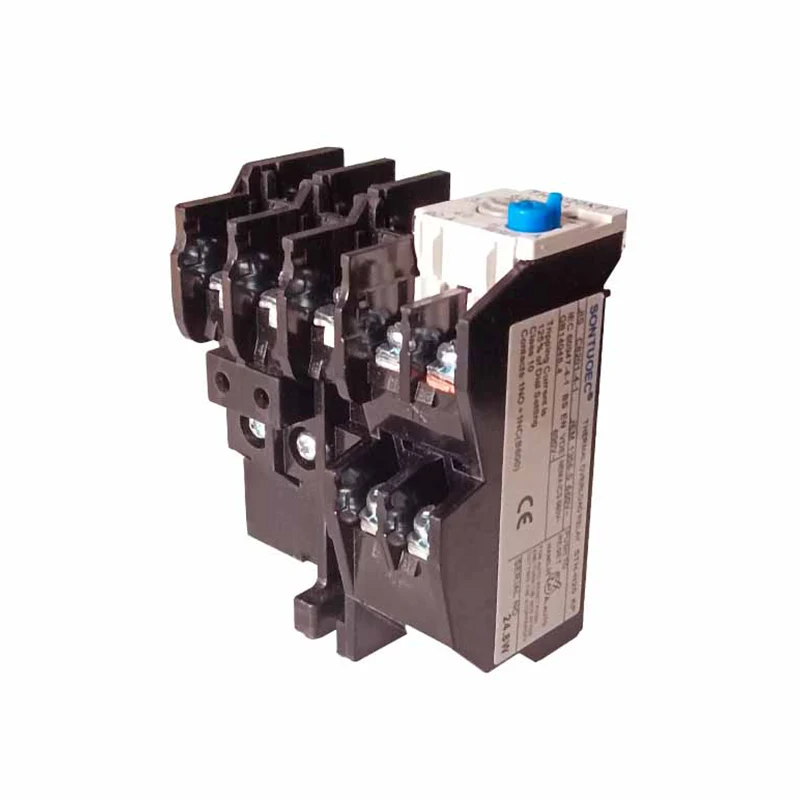

Sth-n model thermisch relais

STH-N-model Thermisch relais is speciaal ontworpen voor de overbelastingsbeveiliging van de AC-motor, wanneer de motor met de motor de nominale stroom overschrijdt, kan het thermische relais het circuit automatisch afsnijden om te voorkomen dat de motor wordt beschadigd door overbelasting.

Model:STH-N

Stuur onderzoek

Productomschrijving

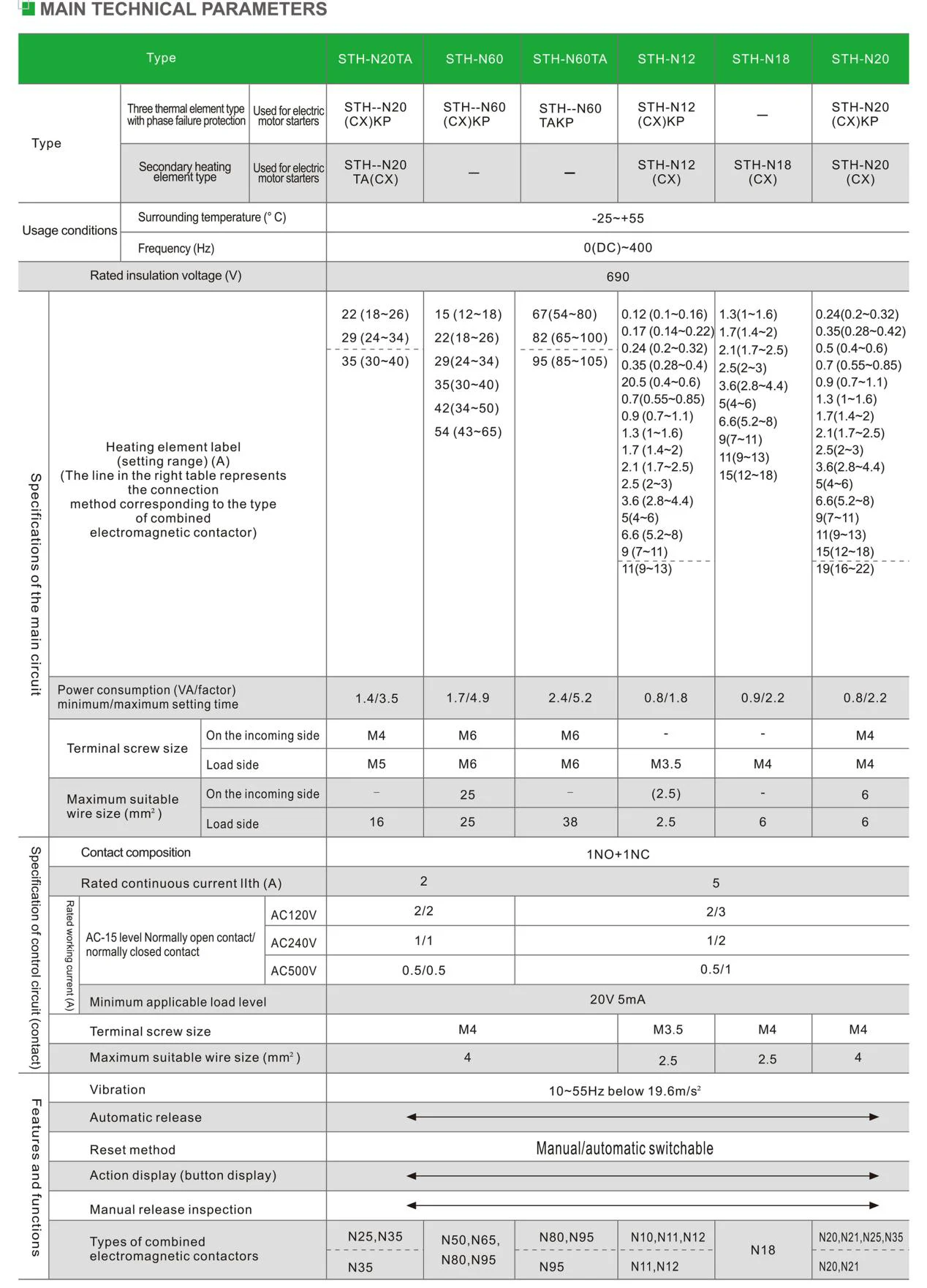

Specificaties:

Product Naam	Thermisch Overbelastingsrelais
Model	STH-N
Materiaal	Plastic, elektronisch Componenten
Thermisch Contact	1NO+1NC
Thermisch Opnieuw geraadpleegde stroom	0,1A-105A
Huidig bereik	Let op de stroom Bereik wanneer u de bestelling plaatst
Frequentie	660V
TRIPPER -KLASSE	50/60Hz
Kleur	Als afbeelding getoond

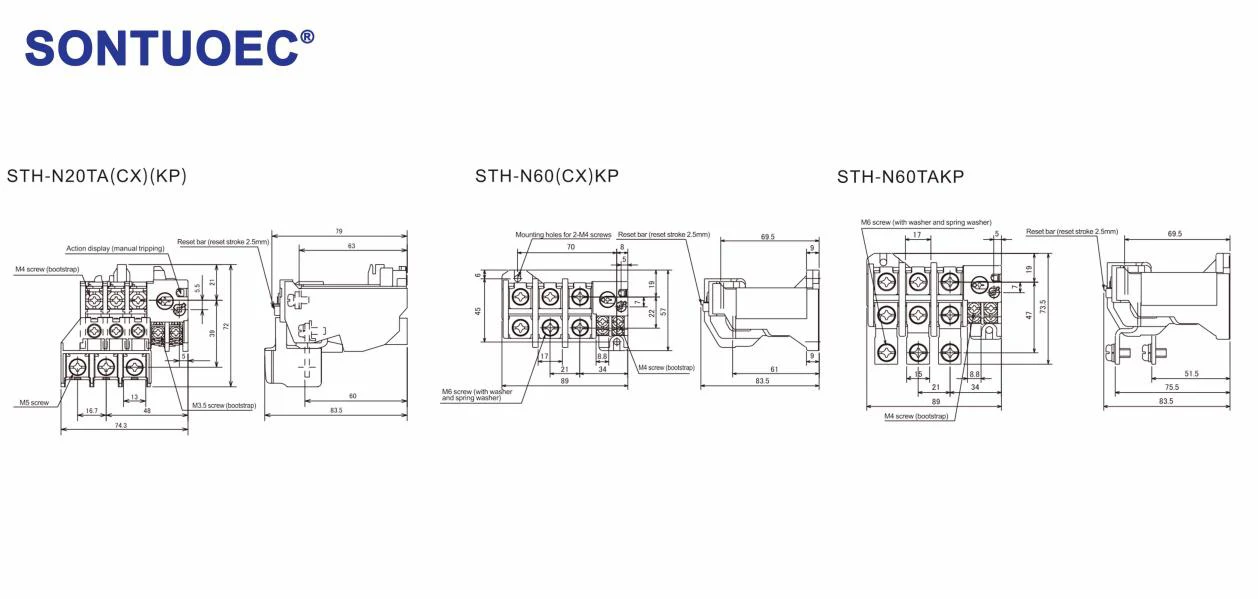

Type	A	Aa	Aab	AC	B	Ba	BB	BC	C	CA	CB	M	Gewicht (kg)
STH-N12 (CX) (KP)	45	10	8	24	55	31	15	6.5	76.5	35	57	M3.5	0.11
STH-N18 (CX)	54	12.5	10.2	24.5	59	32.5	16.3	6.7	80	40	58.5	M4	0.13

STH-N Model Thermal Relay

Werkprincipe

Het werkingsprincipe van het thermische relais van het STH-N-model is gebaseerd op het thermische effect van elektrische stroom. Wanneer de motor overbelast is, neemt de stroom die door het thermische relais stroomt, waardoor het verwarmingselement meer warmte genereert. Deze warmte zorgt ervoor dat de bimetaal buigt en vervormt, en wanneer de vervorming een bepaalde afstand bereikt, duwt het de verbindingsstang om te handelen, waardoor de contacten breken, waardoor de voeding naar de motor wordt afgesneden.

STH-N Model Thermal Relay

Hoofdkenmerken

Beveiligingsfunctie overbelasting: Thermisch relais van het TH-N-type heeft een betrouwbare overbelastingsbeveiligingsfunctie, die het circuit op tijd kan afsnijden wanneer de motor wordt overbelast en voorkomen dat de motor wordt beschadigd.

Nauwkeurige actie: de actiekarakteristieken van het thermische relais zijn stabiel en kan nauwkeurig werken binnen het ingestelde bereik van overbelastingsstroom om de motor tegen schade te beschermen.

Compacte structuur: Th-N-type thermisch relais neemt compact structuurontwerp aan, neemt weinig ruimte in en is gemakkelijk te installeren en te onderhouden.

Lange levensduur: omdat het thermische relais hoogwaardig materiaal- en productieproces aanneemt, heeft het een lange levensduur en een hoge betrouwbaarheid.

Toepassingscapaciteit

TH-N-type thermische relais worden veel gebruikt in toepassingen die bescherming van motoroverbelasting vereisen, zoals industriële automatiseringscontrolesystemen, elektrische stroomsystemen, bouwapparatuur enzovoort. Vooral in motorbesturingscircuits die frequent starten en stoppen vereisen, is de beschermende rol van thermische relais bijzonder belangrijk.
