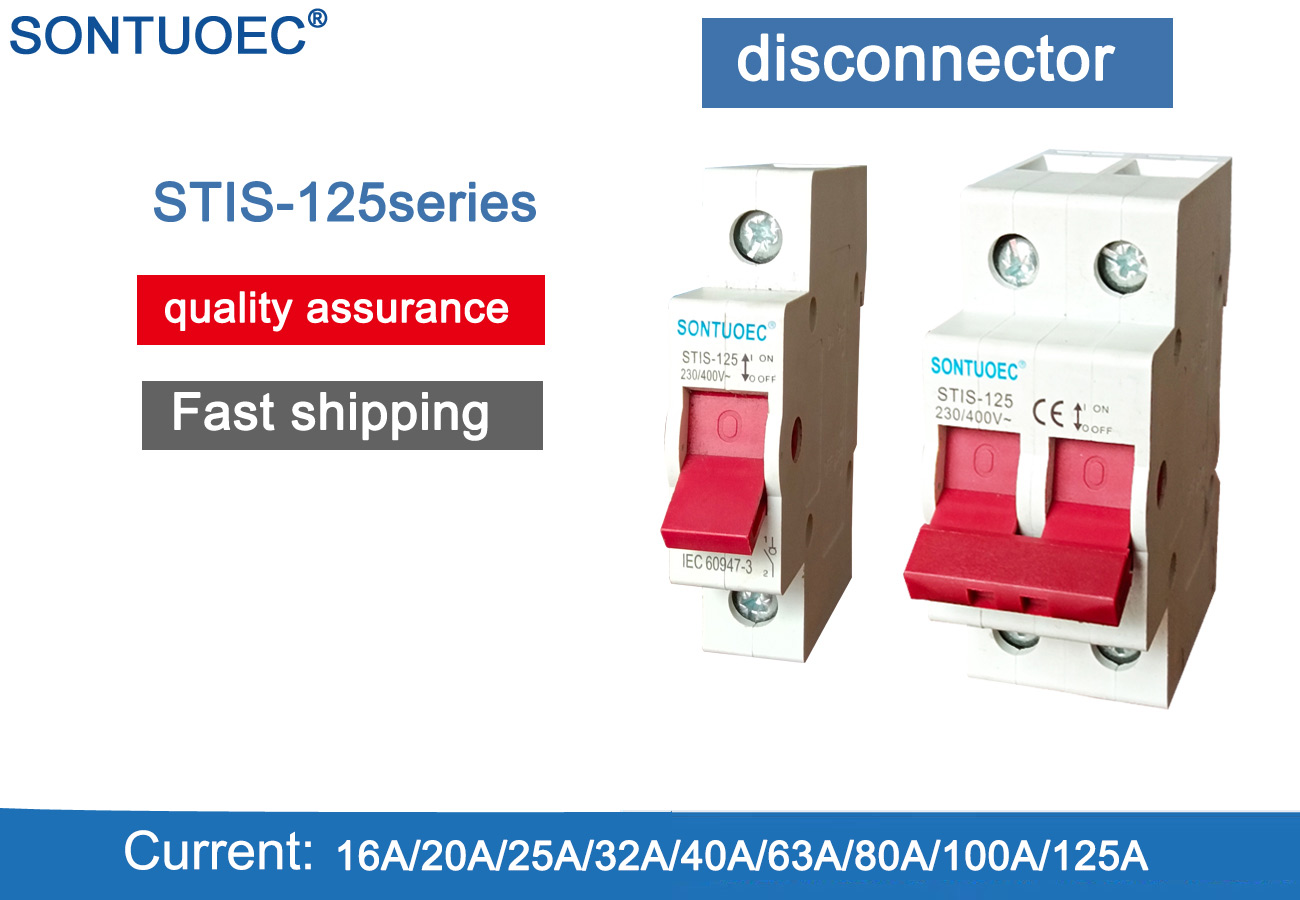

SOA-125 Isolatorschakelaar

STIS-125 isolatorschakelaar zijn speciaal ontworpen schakelaars die worden gebruikt om circuits in elektrische systemen te isoleren, sectialiseren of aansluiten. Normaal gesproken is het niet de mogelijkheid om laadstromen te breken, maar kan veilig circuits delen en sluiten waar geen belasting of zeer weinig stroom is. De primaire functie van een scheidingschakelaar is om een zichtbaar ontkoppelingspunt te bieden om ervoor te zorgen dat elektrische apparatuur veilig toegankelijk is voor personeel wanneer deze wordt onderhouden of geïnspecteerd.

Model:STIS-125

Stuur onderzoek

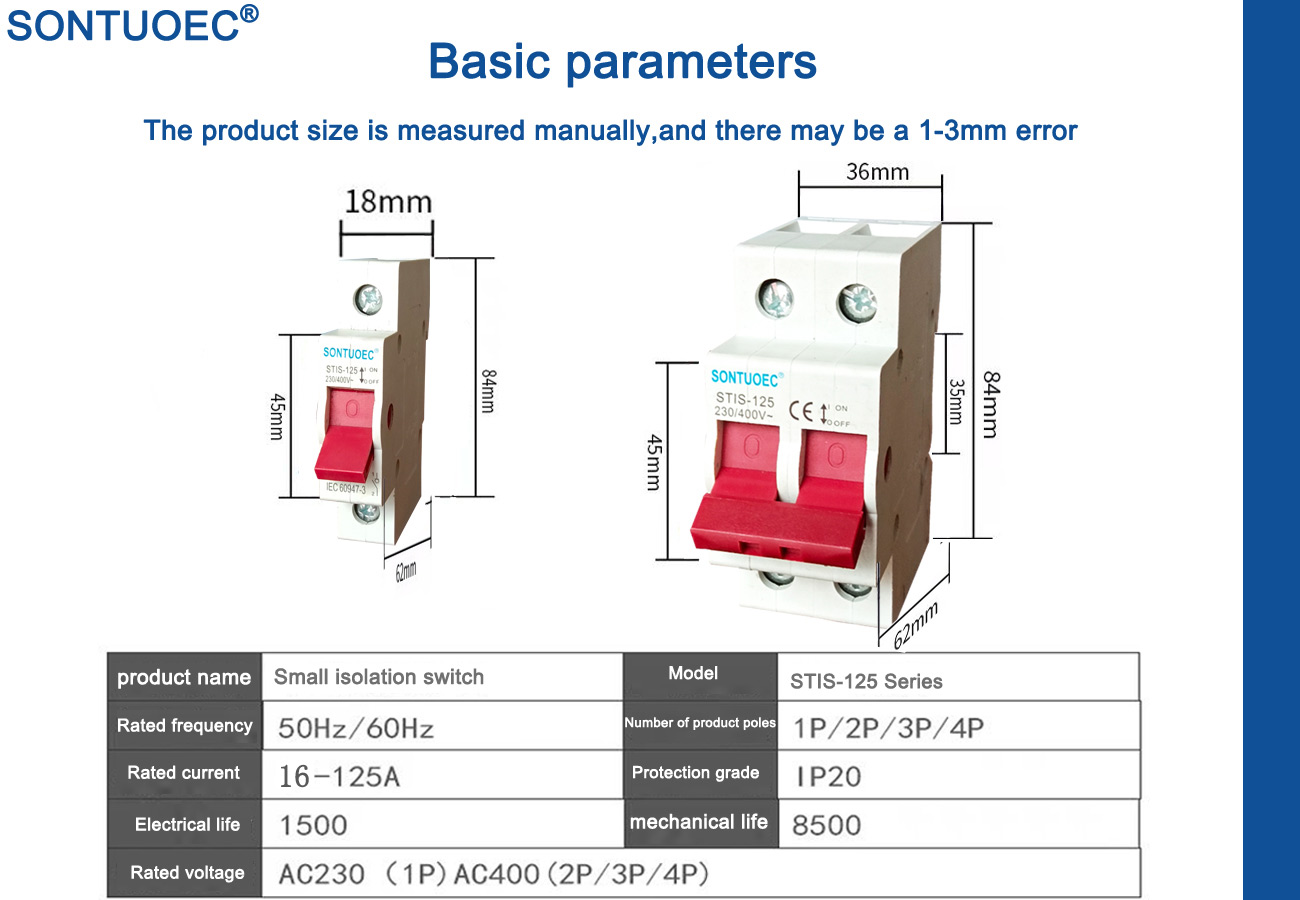

Productomschrijving

Productnaam	SOA-125 Isolatorschakelaar
Pool	1p 2p 3p 4p
Beoordeeld Huidig	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Beoordeeld Spanning	1P: AC230V 2p, 3p.4p: AC400V
Isolatiespanning Ui	690V
Beoordeeld Impuls bestand tegen spanning (1,2/50) uimp	6KV
Kort Circuit bestand tegen stroom ICW	12le/1s
Kort Circuit maken capaciteit ICM	20Le/0.1s
Rated Making en breekcapaciteit	3ie, 1.05Ue, cosφ = 0.8
Categorie gebruiken	AC-21B, AC-22A
Elektrisch Leven	1500
Mechanisch Leven	8500
Vervuiling Rang	3
Opslag Temperatuur	-35ºC ~ +70ºC
Installatie hoogte	<2000m
Maximaal bedradingscapaciteit (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximaal Beperk koppel	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Structuur en kenmerken

1. Structuur:

STIS-125 isolatorschakelaar zijn beschikbaar in verschillende configuraties, maar bevatten meestal een vast contact en een beweegbaar contact. Door middel van een bedieningsmechanisme (bijvoorbeeld handvat, motor, enz.), Kan het contact worden verplaatst om een circuit te openen of te sluiten.

2. Features:

Hoge isolerende eigenschappen: componenten zoals contacten, isolatoren en behuizingen van scheidingschakelaars zijn meestal gemaakt van sterk isolerende materialen om ervoor te zorgen dat de isolatieweerstand tussen het circuit en de grond voldoende hoog is in de losgekoppelde toestand.

Duidelijk verbroken punt: wanneer de STIS-125-serie-isolatorschakelaar zich in de losgekoppelde toestand bevindt, is de kloof tussen de contacten groot genoeg om een duidelijk ontkoppelingspunt te bieden, waardoor het personeel gemakkelijk de toestand van het circuit kan herkennen.

Gebruiksgemak: serie Disconnectors zijn meestal ontworpen met een eenvoudig te bedienen mechanisme waarmee personeel het circuit gemakkelijk kan openen of sluiten.

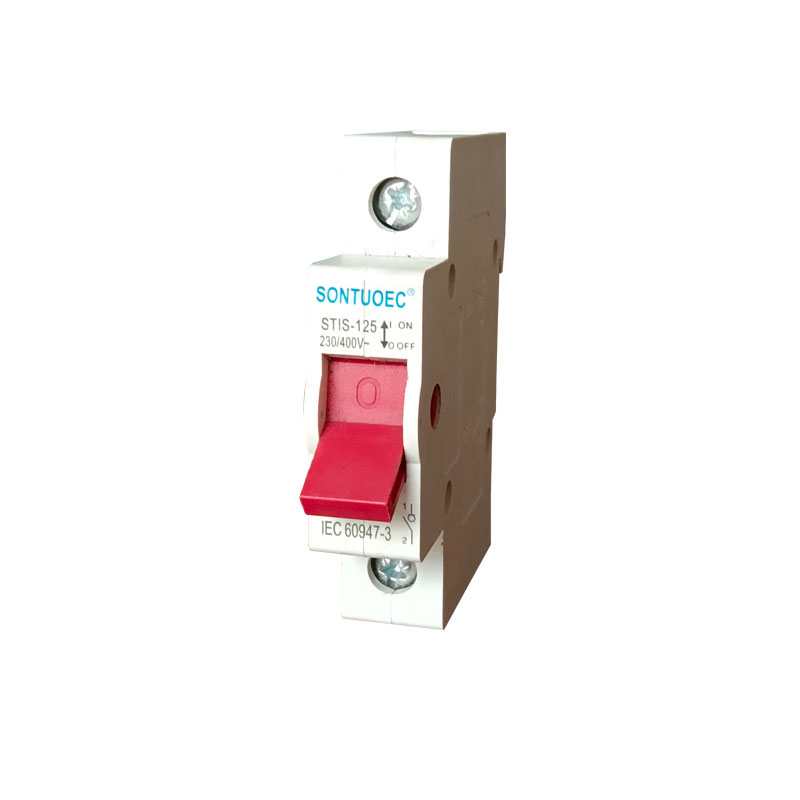

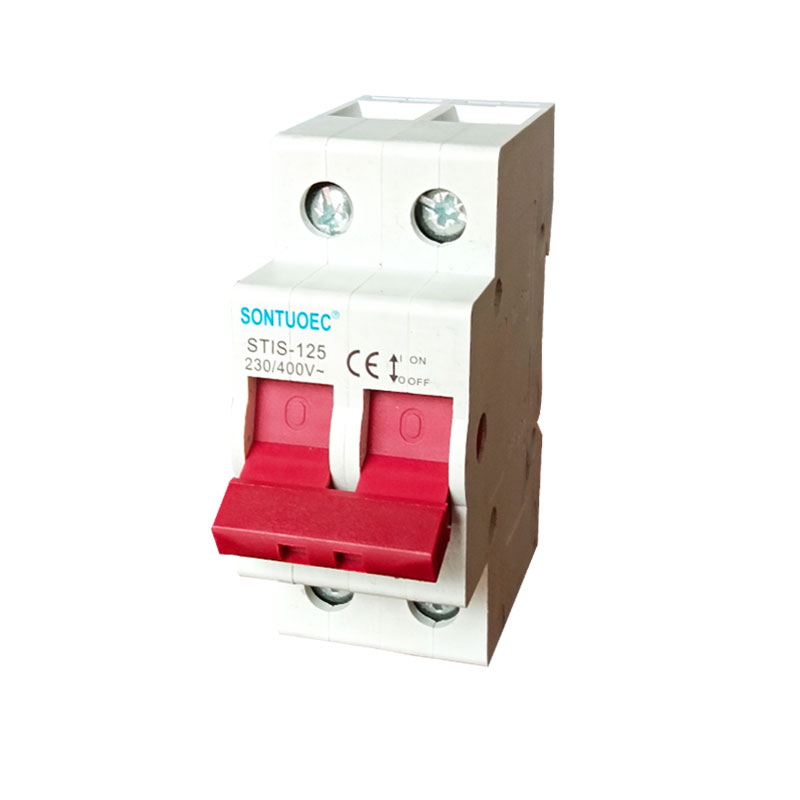

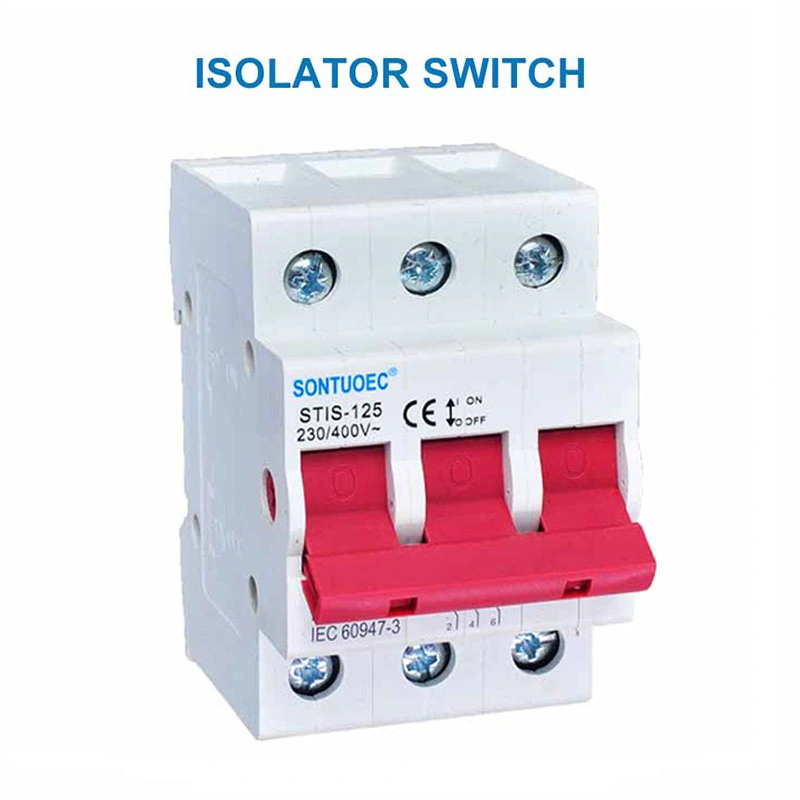

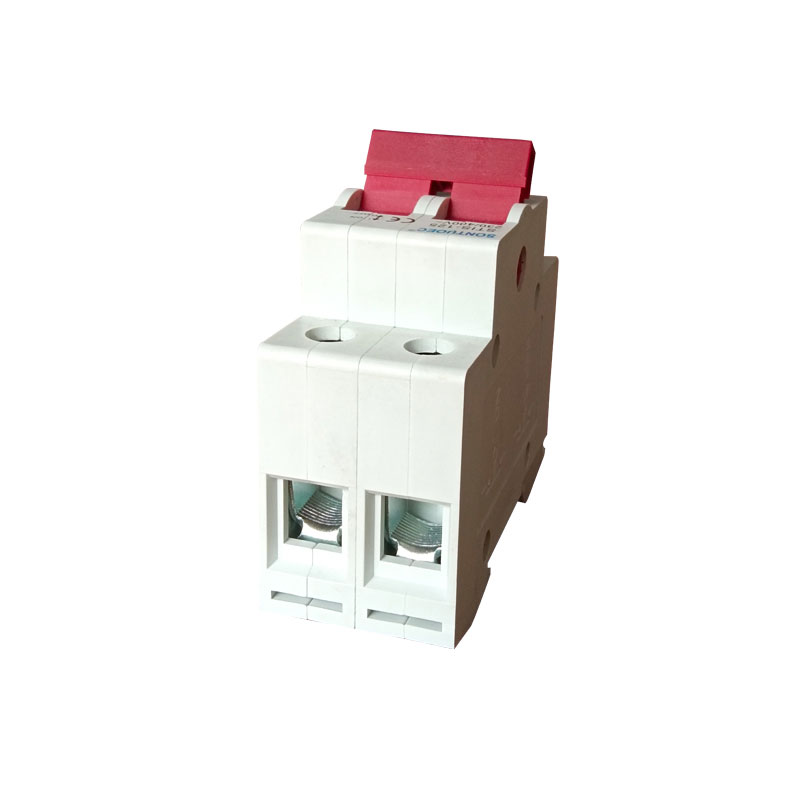

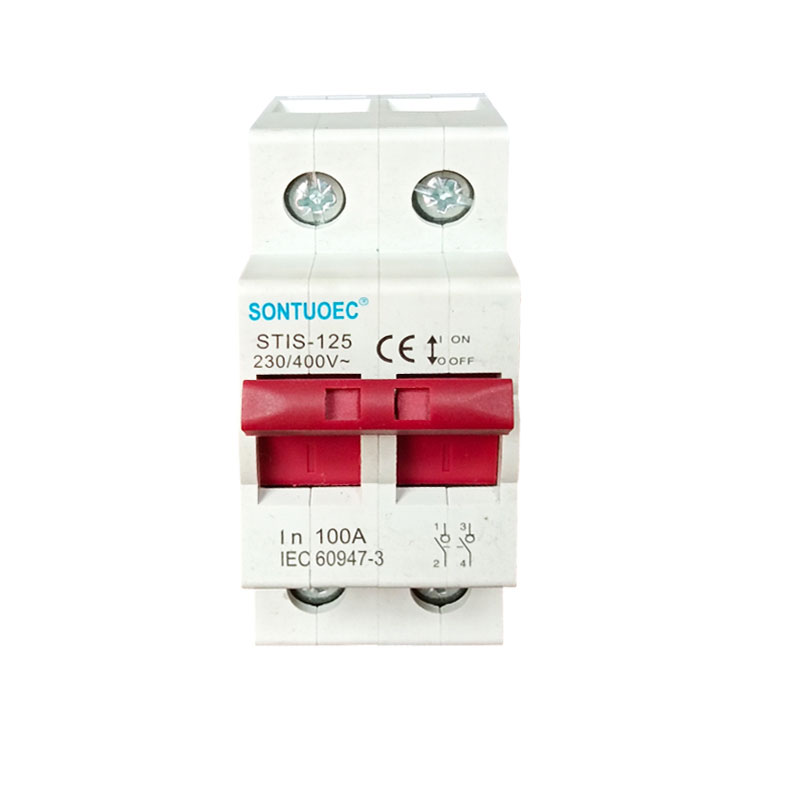

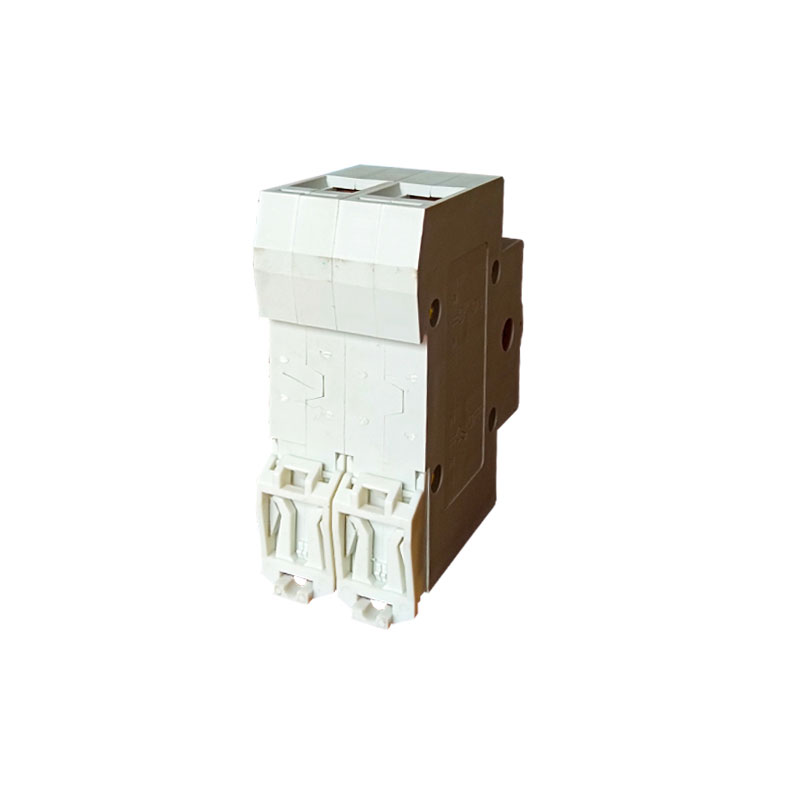

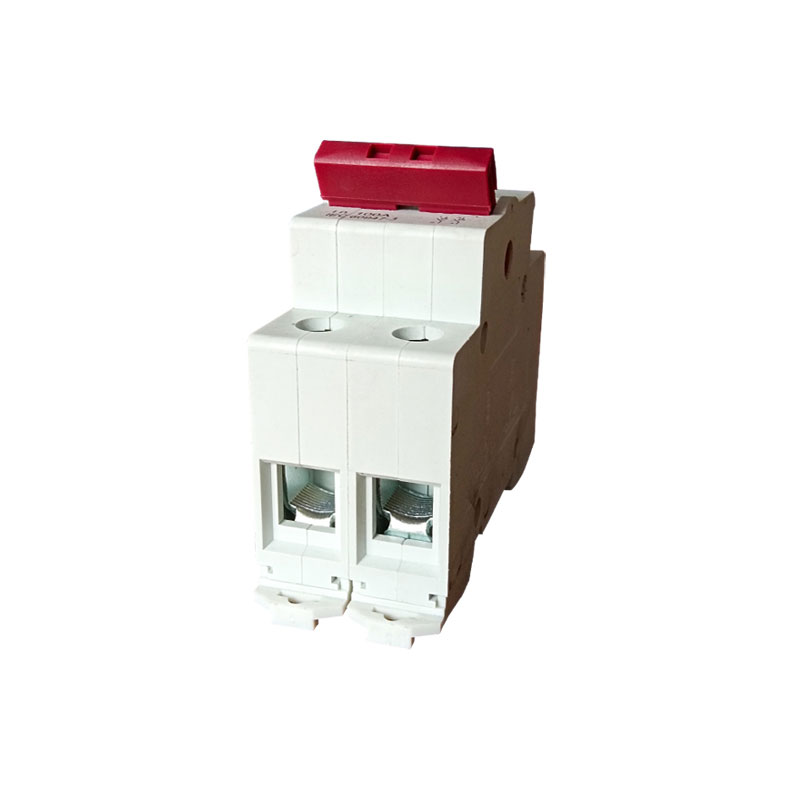

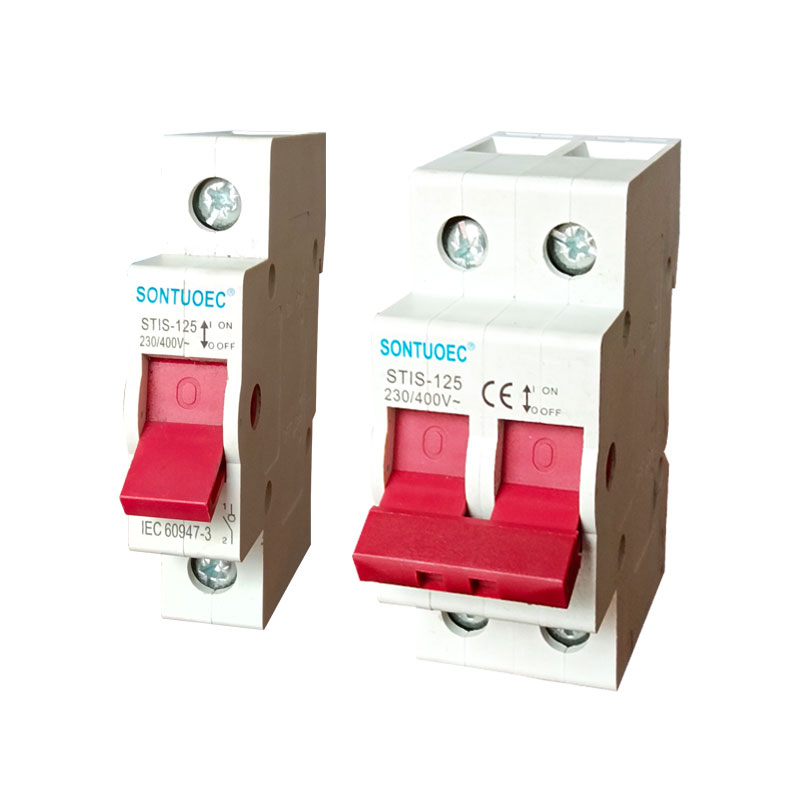

STIS-125 Isolator Switch

Toepassingsscenario's

Series disconnectors are widely used in various electrical systems, including but not limited to:Power system: In power plants, substations and other power systems, the series disconnectors are used to isolate, segment or connect high-voltage circuits.Industrial systems: In factories, mines and other industrial systems, the STIS-125 Series Isolator Switch are used to control and protect various electrical equipment.Building system: In residential, commercial buildings and other building systems, De reeks scheidingschakelaars worden meestal geïnstalleerd in het distributiebox, gebruikt om het aan elkaar te besturen van het circuit.

Voorzorgsmaatregelen voor selectie en gebruik

1.selectie:

Bij het selecteren van een STIS-125-serie-isolatorschakelaar moet u rekening houden met de nominale spanning en nominale stroom van het circuit, de gebruiksomgeving (bijv. Binnen, buiten, explosiebestendig, enz.), Evenals de werkingsmodus (bijv. Handmatig, gemotoriseerd, enz.) En andere factoren.

2. Beschrijvingen voor gebruik:

Zorg ervoor dat het circuit wordt losgekoppeld of in een no-load toestand is voordat u de loskoppelingsschakelaar bedient.

Bekijk tijdens het werking de relevante voorschriften voor elektrische veiligheid en operationele procedures.

Inspecteer en onderhoud regelmatig de schakelaar van het verbreken om de normale werking en veiligheid te garanderen.
