STM1 gevormde kas stroomonderbrekers

STM1 gevormde Case -stroomonderbrekers, MCCB, de volledige naam is gevormde kasstroomonderbreker. Het is een elektrisch veiligheidsapparaat met overbelasting-, kortsluitings- en onderspanningsbeveiliging, veel gebruikt in stroomverdelingssystemen in industriële, commerciële en woongebieden. Stm1-gevormde case-stroomonderbrekers is een belangrijk elektrisch veiligheidsapparaat met functies zoals overbelasting, korte circuit en onderspanningsbescherming. Door het werkingsprincipe, kenmerken, toepassingsscenario's en selectie- en installatiemethoden te begrijpen, kunt u STM1 -gevormde case -stroomonderbrekers beter gebruiken en onderhouden om de veilige werking van elektrische systemen te waarborgen.

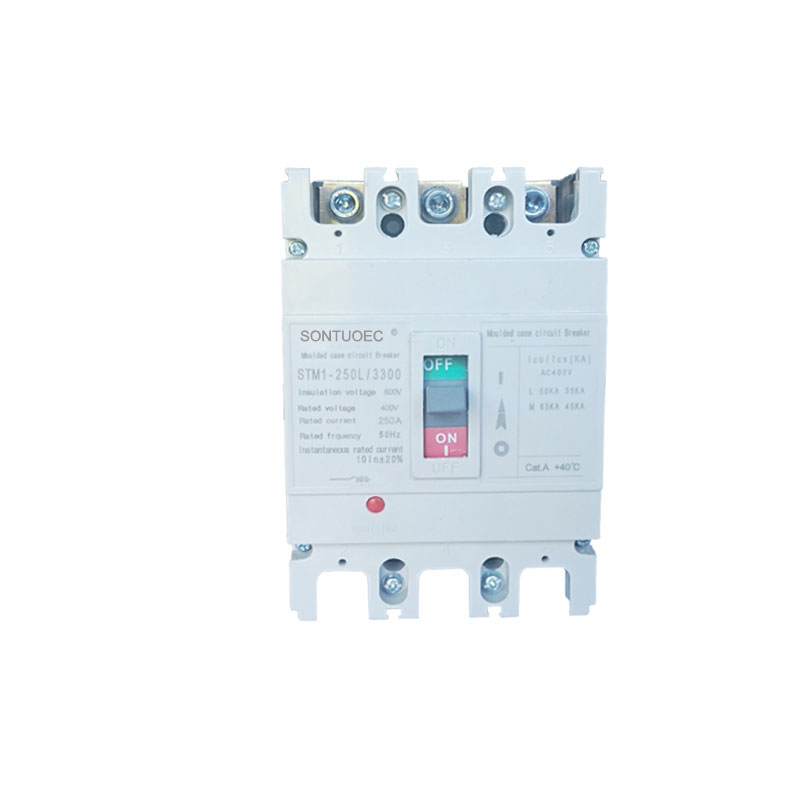

Model:STM1-250

Stuur onderzoek

Productomschrijving

Specificaties

Type	Frame Current (LNM)	Nominale stroom (a)	Rated Working Voltage (V)	Nominale isolatiespanning	Beperkend beperkende kortsluiting Breaking Abitity Ka 400V	Beoordeelde oparerende kortsluitingbreker vermogen KA 400V	Schets afmetingen			Montage afmetingen

							L	W 3P/4P	H	A	B	4-φd
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 M					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 H					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400.500.630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630.700.800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Hoofdfuncties van STM1 -gevormde kas stroomonderbrekers

Bescherming van overbelasting: wanneer de stroom in het circuit de nominale waarde van de STM1 -gevormde case -stroomonderbrekers overschrijdt, wordt het circuit binnen een bepaalde periode automatisch afgesneden om te voorkomen dat het circuit en apparatuur oververhit raken, waardoor brand en schade wordt vermeden.

Bescherming van kortsluiting: wanneer een kortsluiting in een circuit optreedt, zullen de STM1 -gevormde kasstroomonderbrekers het circuit snel afsnijden om te voorkomen dat de kortsluitstroom ernstige schade aan het circuit en de apparatuur veroorzaakt.

Bescherming van onderspanning (sommige STM1 -gevormde stroomonderbrekers hebben deze functie): wanneer de voedingspanning tot een bepaald niveau wordt gereduceerd, snijden de STM1 -gevormde kas stroomonderbrekers het circuit af om te voorkomen dat de apparatuur wordt beschadigd of slecht functioneert vanwege de werking onder lage spanning.

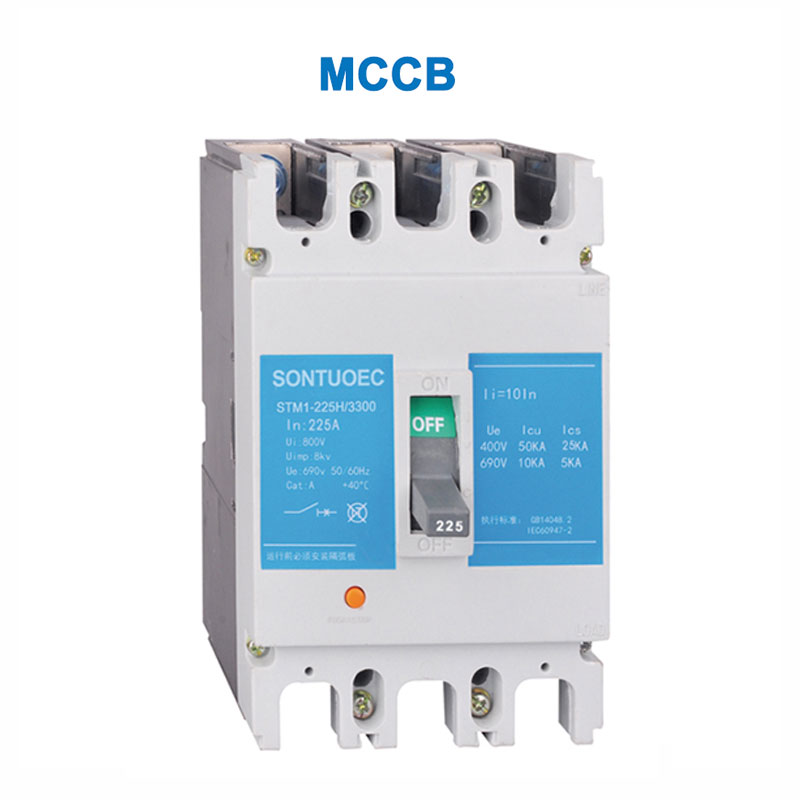

STM1 Molded Case Circuit Breakers

Principe van de werking van de STM1 -gevormde zaakstroomonderbrekers

De STM1 -gevormde kasstroomonderbrekers bevatten een interne thermische magnetische of elektronische reisdetector om stroom- en spanningsveranderingen in het circuit te detecteren. Wanneer de stroom of spanning abnormaal is, activeert de spits het struikelmechanisme van de STM1 -gevormde kasstroomonderbrekers, waardoor het snel het circuit afsnijdt.

1. Thermale magnetische tripper: het gebruikt de warmte die wordt gegenereerd wanneer de stroom door een geleider gaat om een reis te activeren. Wanneer de stroom te hoog is, wordt de geleider opgewarmd, waardoor de bimetaal in de thermische magnetische spits buigt, waardoor het struikelmechanisme wordt geactiveerd.

2. Electronic Striker: het maakt gebruik van elektronische componenten om veranderingen in stroom en spanning te detecteren en de werking van het struikingsmechanisme te regelen. Wanneer een afwijking wordt gedetecteerd, stuurt de elektronische spits een signaal naar het struikelmechanisme om het circuit af te snijden.

Kenmerken van STM1 -gevormde kas stroomonderbrekers

Hoog brekencapaciteit: STM1-gevormde kas stroomonderbrekers hebben een hoog kortsluitbreekcapaciteit, dat snel het circuit kan afsnijden wanneer een kortsluiting optreedt en de veiligheid van het circuit en de apparatuur beschermen.

Meerdere beveiligingsfuncties: naast de basisfuncties voor overbelasting en kortsluitbeveiliging hebben sommige STM1-gevormde case-stroomonderbrekers ook extra functies zoals onderspanningsbeveiliging en bescherming tegen grondfout.

Gemakkelijk te installeren en te onderhouden: STM1 -gevormde kas stroomonderbrekers gebruiken meestal gemoduleerd ontwerp, dat gemakkelijk te installeren en te onderhouden is, en geschikt is voor verschillende stroomverdelingssystemen.

Hoge betrouwbaarheid: STM1 -gevormde stroomonderbrekers zijn rigoureus getest en gecertificeerd om een hoge betrouwbaarheid en stabiliteit te hebben om de veilige werking van elektrische systemen te waarborgen.

Toepassingsscenario's van STM1 -gevormde Case -stroomonderbrekers

STM1 -gevormde case -stroomonderbrekers worden veel gebruikt in stroomdistributiesystemen in de industriële, commerciële en residentiële sectoren als de hoofdschakelaar of takschakelaar van een circuit. Ze worden meestal geïnstalleerd in distributieboxen, distributiekasten of controlekasten om circuits en apparatuur te beschermen tegen schade veroorzaakt door abnormale stromen en spanningen.
