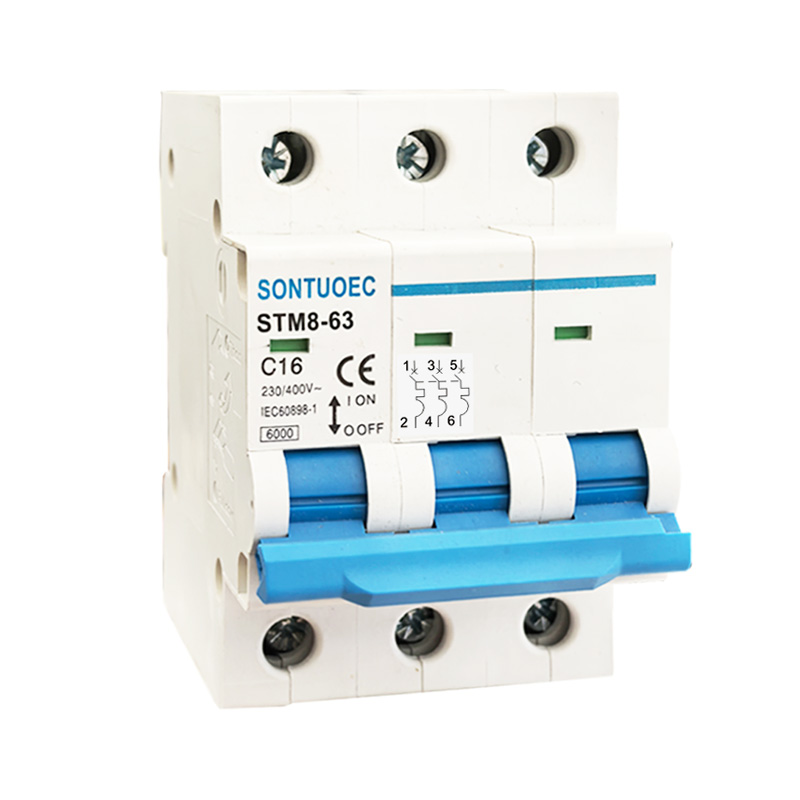

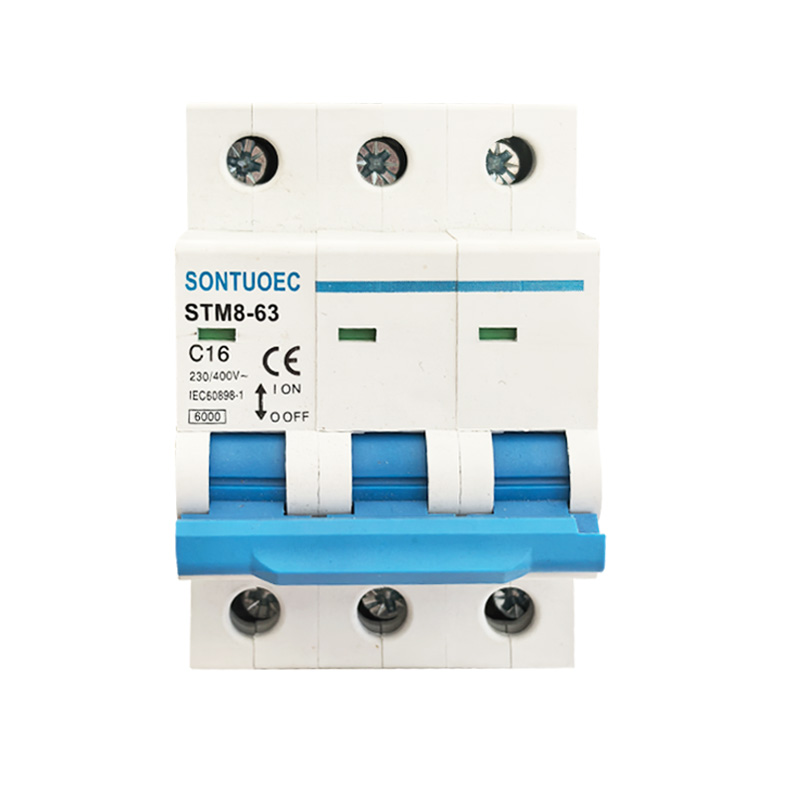

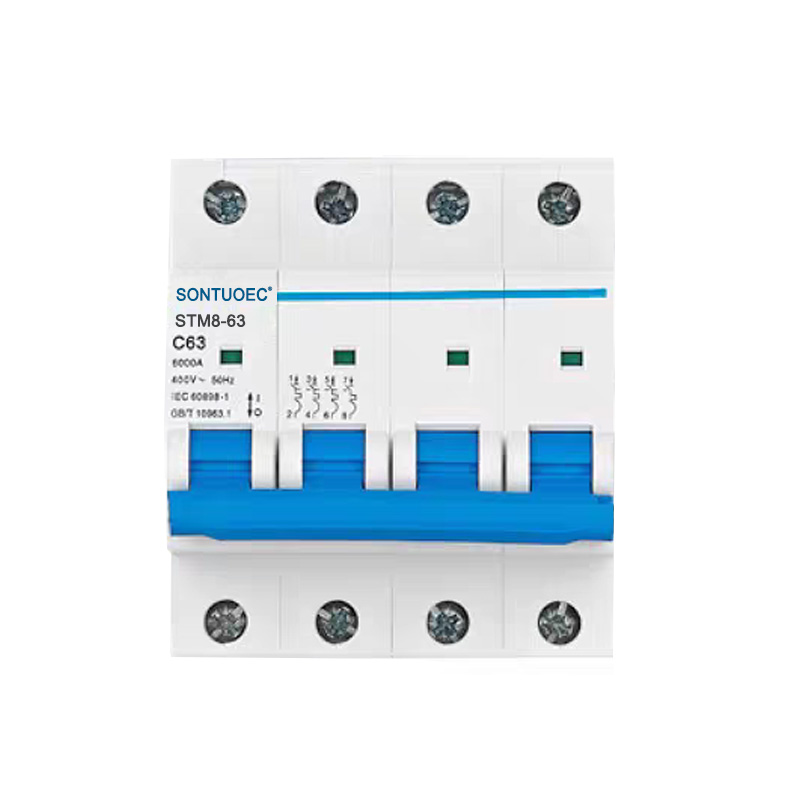

STM8-63 Miniatuurstroomonderbreker 6KA 1P 2P 3P 4P 16A 230/400V

SontUOEC is een van de Chinese leveranciers/fabrikanten die gespecialiseerd zijn in de productie van verschillende kleine elektrische apparaten STM8-63 Miniature Curtry Breaker 6Ka 1p 2p 3p 4p 16a 230/400V heeft de kenmerken van structuur geavanceerde, prestatiebetrouwbaar, breekcapaciteit hoog, uiterlijk elegant en zijn schaal en onderdelen zijn gemaakt van materiaal met materiaal met materiaal, sterk vlam-inkomend kenmerk. Het is geschikt voor het stroomsysteem van AC 50/60Hz, nominale spanning van 230/400V en nominale stroom tot 63A. Het wordt voornamelijk toegepast in kantoorgebouw, woning, voor verlichting, stroomverdeling en overbelasting en kortsluitbeveiliging van apparatuur. Normaal gesproken kan het ook worden gebruikt als de niet frequente overdracht van het stroomsysteem. Het voldoet aan de normen IEC60898-1.

Model:STM8-63

Stuur onderzoek

Productomschrijving

Specificaties:

	Standaard		IEC/EN 60898-1
Elektrische kenmerken	Beoordeeld actueel in	A	1,2,4,6,10,16,20,25,32,40,50,63
	Palen	P	1,2,3,4
	Nominale spanning ue	V	AC 230, 400
	Isolatiespanning UI	V	500
	Nominale frequentie	Hz	50/60
	Nominale breekcapaciteit	A	3000, 4500, 6000
	Nominale impuls bestand tegen spanning (1,2/50) uimp	V	4000
	Diëlektrische testspanning op Ind.freq. voor 1 minuut	Kv	2
	Vervuiling		2
	Thermo-magnetische afgifte kenmerk		B, C, D
Mechanische kenmerken	Elektrisch leven	t	4000
	Mechanisch leven	t	10000
	Bescherming van bescherming		IP20
	Referentietemperatuur voor instelling	ºC	30
	van thermisch element	ºC	30
	Omgevingstemperatuur	ºC	-5 ~+40 (speciaal Applicatie raadpleegt u naar
	(met dagelijks gemiddelde ≤35 ° C)	ºC	temperatuur Compensatiecorrectie)
	Opslagtemperatuur	ºC	-25 ~+70
Installatie	Terminal Type verbinding		Kabel/pin-type buspar
	Terminalgrootte boven-/onderkant voor kabel	mm²	25
	Terminalgrootte boven-/onderkant voor kabel	AWG	18 maart
	Therminale maat boven/onderkant voor buspar	mm²	25
	Therminale maat boven/onderkant voor buspar	AWG	18 maart
	Aanscherping koppel	N^*m	2
	Aanscherping koppel	In-lbs	18

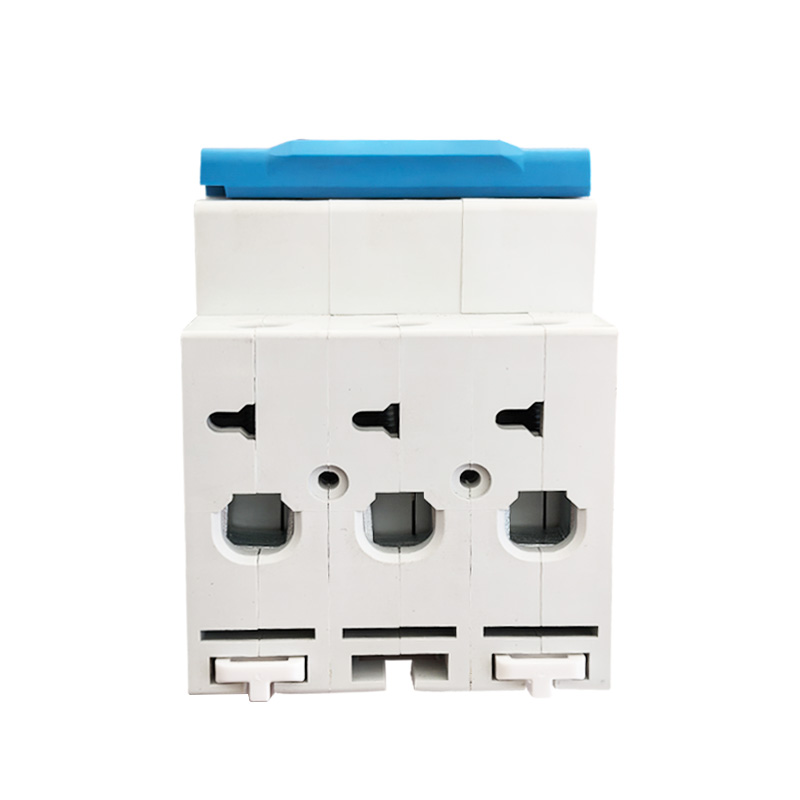

	Montage		op DIN RAIL EN 60715 (35 mm) door middel van een snelle clipapparaat
	Verbinding		Van boven- en onderkant

Hoofdfuncties van STB1-63 miniatuurstroomonderbreker

1. Bescherming van overbelasting: wanneer de stroom in het circuit de nominale waarde van de MCB overschrijdt, wordt de STM8-63 miniatuurstroomonderbreker 6KA 1p 2p 3p 4p 16a 230/400V automatisch binnen een ingestelde periode afgebroken om te voorkomen dat de circuit en apparatuur oververhitten.

2. Short-circuitbescherming: wanneer een kortsluiting plaatsvindt in het circuit, snijdt de STB1-63 miniatuurstroombreker het circuit onmiddellijk af om te voorkomen dat de kortsluitstroom het circuit en de apparatuur beschadigt.

3. Leckage-bescherming (sommige MCB's hebben deze functie): voor MCB's met lekbescherming, wanneer er lekkage in het circuit is, snijdt de STB1-63 miniatuurstroombreker snel het circuit af om de persoonlijke veiligheid te beschermen.

Werkingsprincipe van MCBS

MCB's bevatten meestal een thermische magnetische of elektronische reisdetector binnen, die wordt gebruikt om veranderingen in de stroom in het circuit te detecteren. Wanneer de stroom abnormaal is, activeert de spits het struikelmechanisme van de MCB, waardoor de STB1-63 Miniature Circuit Breakerto het circuit snel afsnijdt.

1. Thermale magnetische spits: het gebruikt de warmte die wordt gegenereerd wanneer de stroom door de geleider gaat om de struikel te activeren. Wanneer de stroom te groot is, wordt de geleider opgewarmd, waardoor de bimetaal in de thermische magnetische spits buigt, waardoor het struikelmechanisme wordt geactiveerd.

2. Electronic Striker: het gebruikt elektronische componenten om stroomveranderingen te detecteren en de werking van het struikingsmechanisme te regelen. Wanneer een abnormale stroom wordt gedetecteerd, stuurt de elektronische spits een signaal naar het struikelmechanisme om het circuit af te snijden.

Toepassingsscenario's van MCB

MCB's worden veel gebruikt in elektrische systemen in residentiële, commerciële en industriële gebieden om circuits en apparatuur te beschermen tegen schade veroorzaakt door abnormale stromingen. Ze worden meestal geïnstalleerd in distributieboxen, schakelborden of bedieningskasten en worden gebruikt als de hoofdschakelaar of takschakelaar van een circuit.

Selectie en installatie van MCBS

1.selectie: bij het selecteren van MCB's moet u rekening houden met factoren zoals de nominale stroom van het circuit, spanningsniveau, beschermingskenmerken en of lekbescherming vereist is. Het is ook belangrijk om ervoor te zorgen dat de geselecteerde STB1-63 miniatuurstroomonderbrekercomplies met lokale elektrische veiligheidsnormen en -voorschriften.

2. Installatie: de STM8-63 miniatuurstroomonderbreker 6ka 1p 2p 3p 4p 16a 230/400V moet worden geïnstalleerd in een droge, geventileerde omgeving zonder corrosieve gassen en ervoor te zorgen dat deze correct en veilig is bedraad. Tijdens de installatie moeten relevante voorschriften voor elektrische veiligheid en operationele procedures worden waargenomen.
