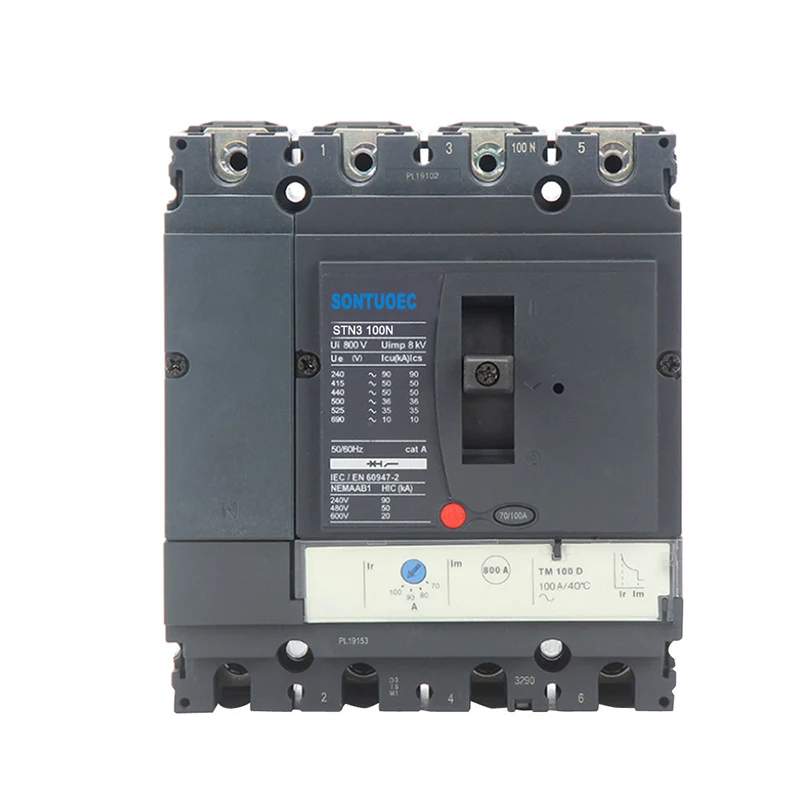

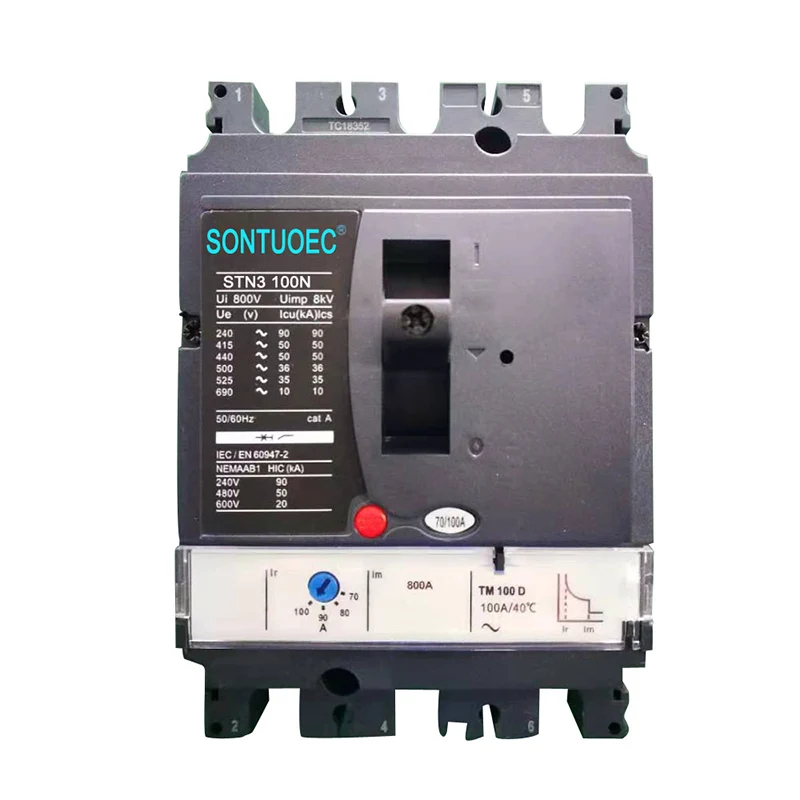

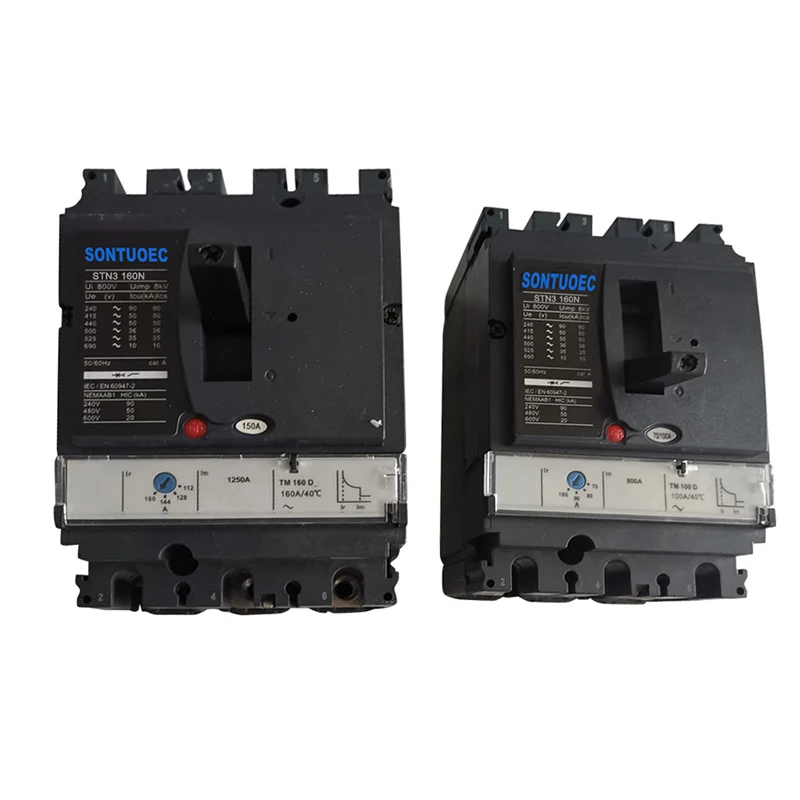

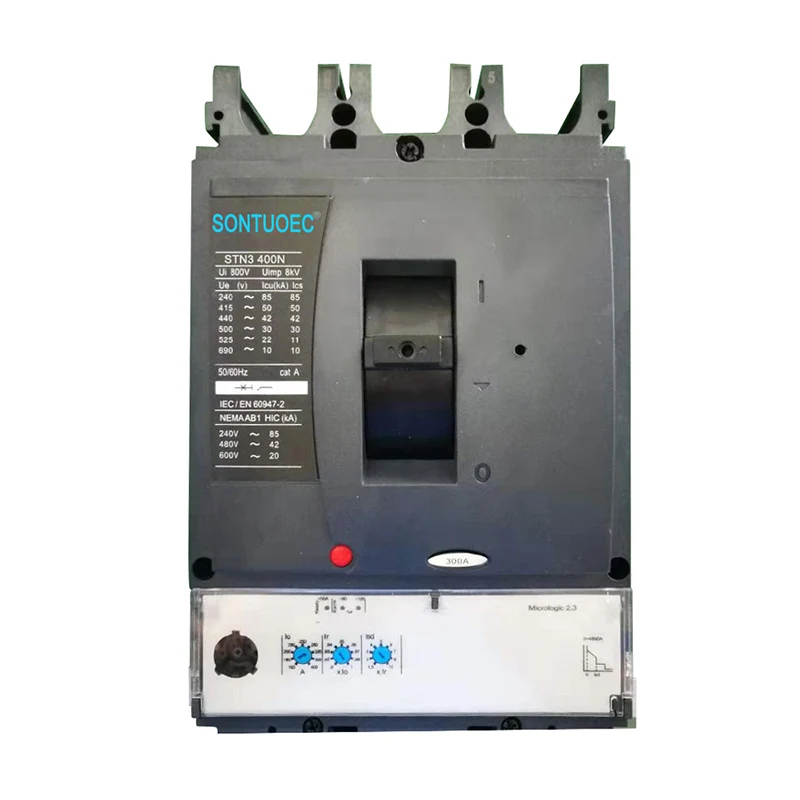

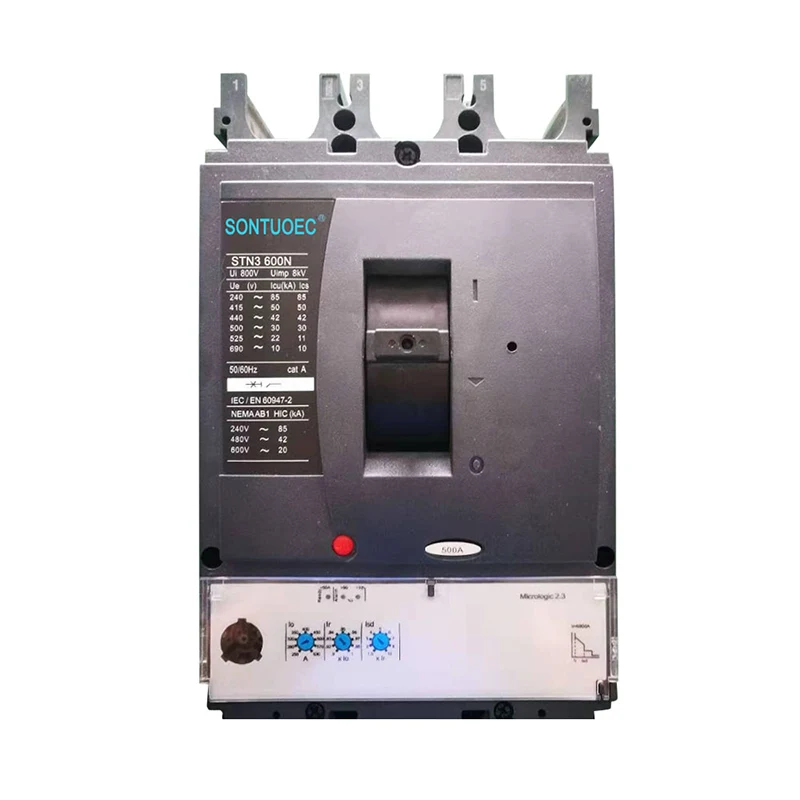

STN3 -type gevormde kas stroomonderbreker

De STN3 -type gevormde case -stroomonderbreker is een betrouwbare en geavanceerde oplossing voor elektrische bescherming in verschillende toepassingen. Het compacte ontwerp, uitgebreide beschermingsfuncties en communicatiemogelijkheden maken het een ideale keuze voor moderne elektrische systemen.

Model:STN3

Stuur onderzoek

Productomschrijving

Specificaties	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Frame Current (A)	100				160				250				400				630
Aantal polen	3		4		3		4		3		4		3		4		3		4
Ultieme breekcapaciteit (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (van)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Nominale isolatiespanning	AC800V
Nominale werkspanning	AC690V
Nominale stroom, thermisch struikelen, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Nominale stroom, elektronische struikelen, microfoon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Hulp, alert, foutaccessoires	OF/SD/SDE/SDx
Shunt & Under Voltage Coil	Mx/mn
Mechanisch leven	50000				40000				20000				15000				15000
Elektrisch leven	30000				20000				10000				6000				4000

Model nr.	STN3
STANDAARD:	IEC 60947-2
Boog-expingefishing medium	Lucht
Structuur	MCCB
Type	Moulede Case stroomonderbreker
Certificering	CE
Goedkeuring	CE, ISO9001
Levertijd	Binnen 20 dagen
Specificatie	63A-630A
Oorsprong	Wenzhou Zhanjiang
Productiecapaciteit	2000 -stukken/week
Snelheid	Normale type stroomonderbreker
Installatie	Vast
Polennummer	3P 4P
Functie	Conventionele stroomonderbreker, Bescherming van de stroombreiding, bescherming, Overstroombeveiliging
Prijs	Fabrieksprijs
Garantietijd	12 maanden
Transportpakket	Binnenkast/doos
Handelsmerk	Esoueec, wzscec, esutune, imdec
HS -code	8536200000

Belangrijke functies

• Bescherming en functionaliteit: deze onderbrekers bieden uitgebreide bescherming voor elektrische systemen, waaronder overbelasting en kortsluitbeveiliging. Ze zijn ontworpen om het circuit automatisch los te koppelen wanneer een fout optreedt, waardoor schade aan apparatuur wordt voorkomen en de veiligheid wordt gewaarborgd.

• Shell -stroom en nominale stroom: de schaalstroom (bijv. 160N) geeft de maximale uitbreidbare onderbrekingscapaciteit van de woning van de breker aan. De nominale stroom (bijv. 100a) is de maximale normale bedrijfsstroom Het circuit mag niet overschrijden om struikel te voorkomen als gevolg van overstroom.

• Poolconfiguraties: beschikbaar in 3-polige (3p) en 4-polige (4p) configuraties, geschikt voor verschillende elektrische systemen en toepassingen.

• Elektronische reiseenheden: geavanceerde elektronische reiseenheden bieden precieze metingen en communicatiemogelijkheden, waardoor realtime monitoring en diagnostiek van elektrische parameters mogelijk is.

• Compact ontwerp: met name de compacte NSX -serie staat bekend om zijn compacte ontwerp, dat energie -efficiëntie, meting, beheer en communicatiehulpmiddelen combineert.

Toepassingen

• Industrieel gebruik: veel gebruikt in industriële omgevingen voor het verspreiden en beschermen van elektrische stroom naar verschillende apparatuur en machines.

• Energie en infrastructuur: geschikt voor toepassingen in energiedistributienetwerken en infrastructuurprojecten.

• Commercieel en residentieel: ook gebruikt in commerciële gebouwen en woonwoningen voor hoofd- en secundaire distributiesystemen.

Extra functies van de compacte NSX -serie

• Verbeterde bescherming: functies zoals contacten met dubbele rotatie en energietrippen zorgen voor betrouwbare bescherming tegen fouten.

• Selectieve coördinatie: verbeterde selectiviteit helpt de continuïteit van de stroomvoorziening te behouden tot niet -aangetaste circuits tijdens fouten.

• Communicatiemogelijkheden: ModBus Communication Module en BSCM (Breaker Status Control Module) maken gegevensoverdracht tussen de stroomonderbreker en een toezichtsysteem mogelijk.

• Display en monitoring: de "Gereed" LED "LED en andere indicatoren bieden realtime statusinformatie, terwijl de FDM121-kastdeurdisplay-eenheid verschillende gemeten parameters kan tonen.

• Onderhoud en configuratie: onderhoudsindicatoren tonen slijtage van contacten, laadprofielen en operatietellingen, helpen bij voorspellend onderhoud.

Installatie en onderhoud

• Installatie: volg de instructies van de fabrikant voor de juiste installatie, zorg voor minimale vrijstanden en het gebruik van de juiste bevestigingshardware.

• Onderhoud: regelmatige inspectie en testen van de stroomonderbrekers worden aanbevolen om ervoor te zorgen dat ze correct functioneren en continue bescherming bieden.
