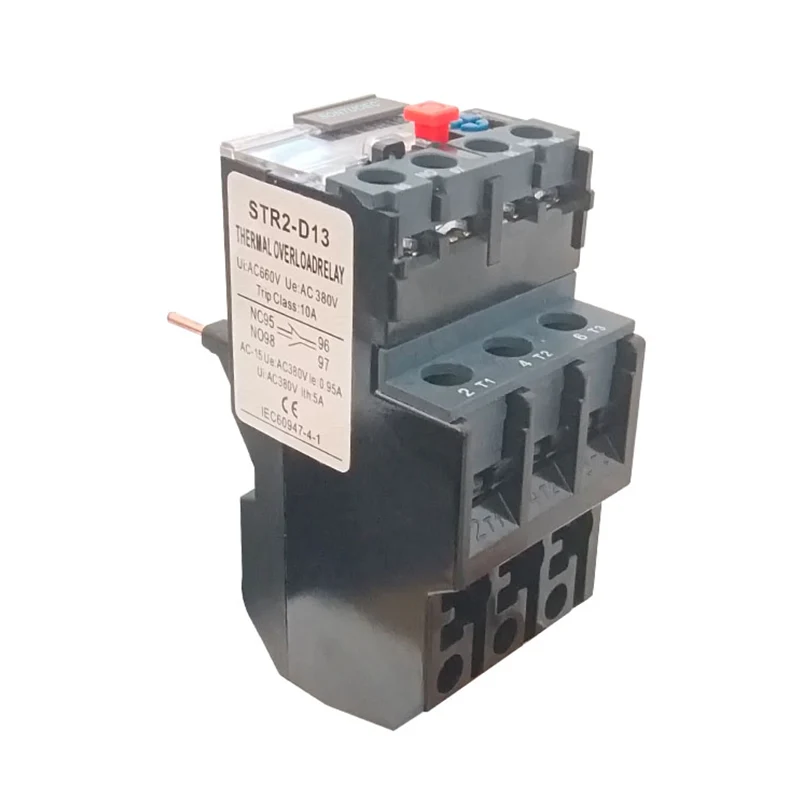

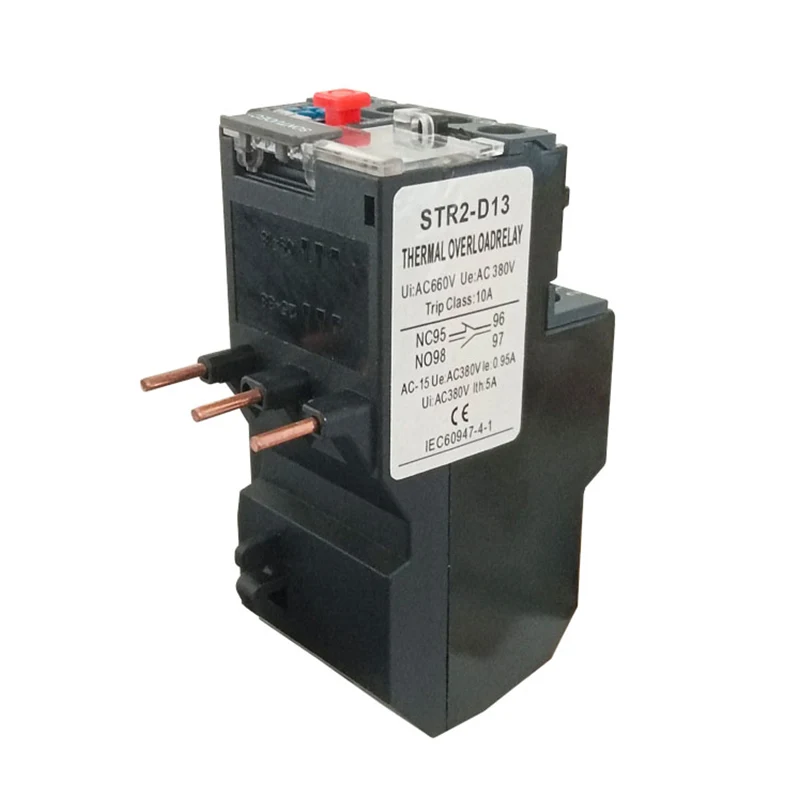

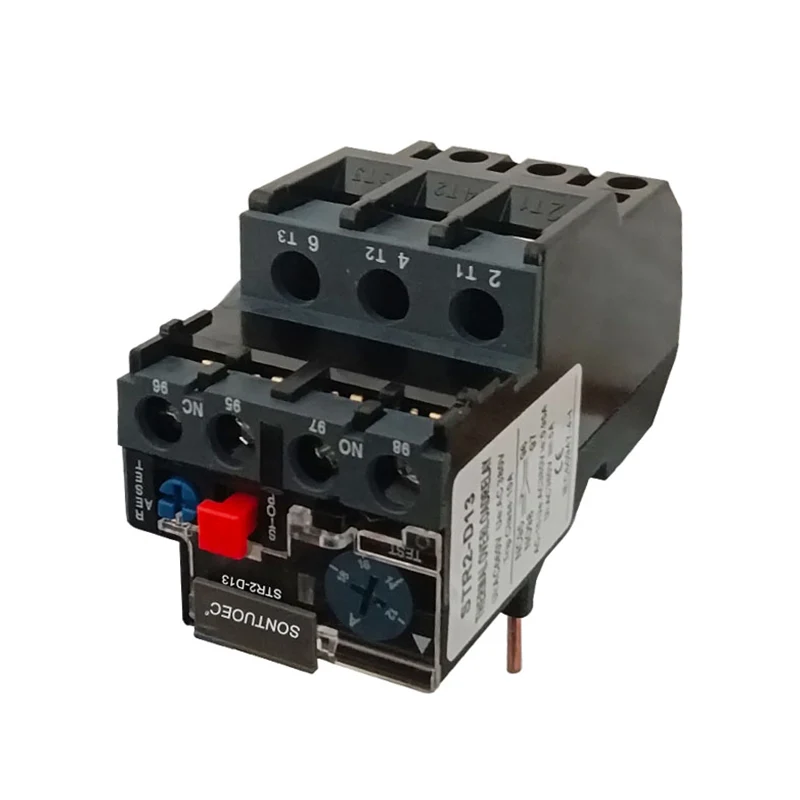

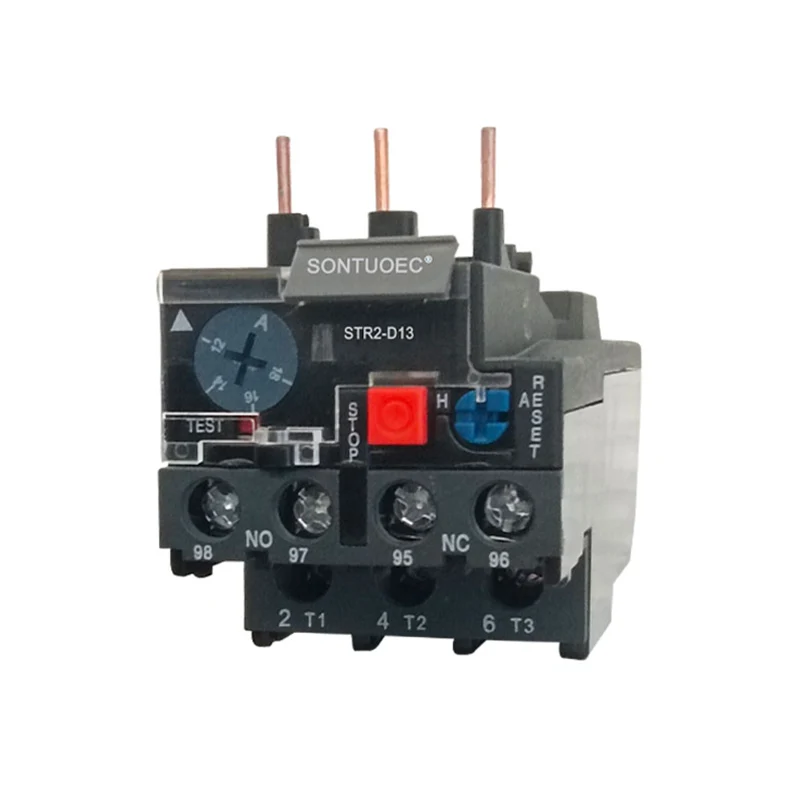

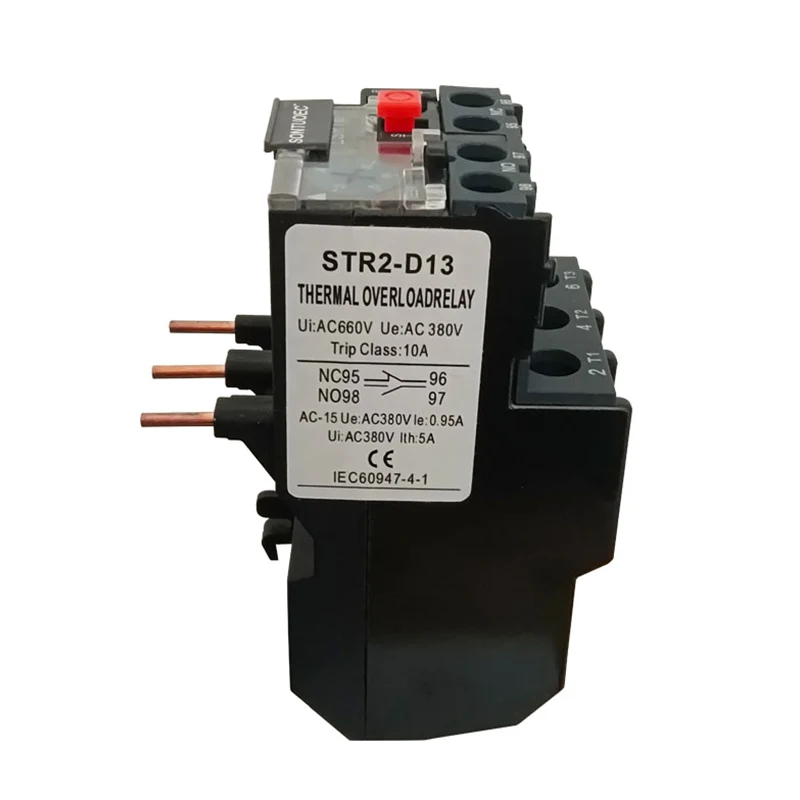

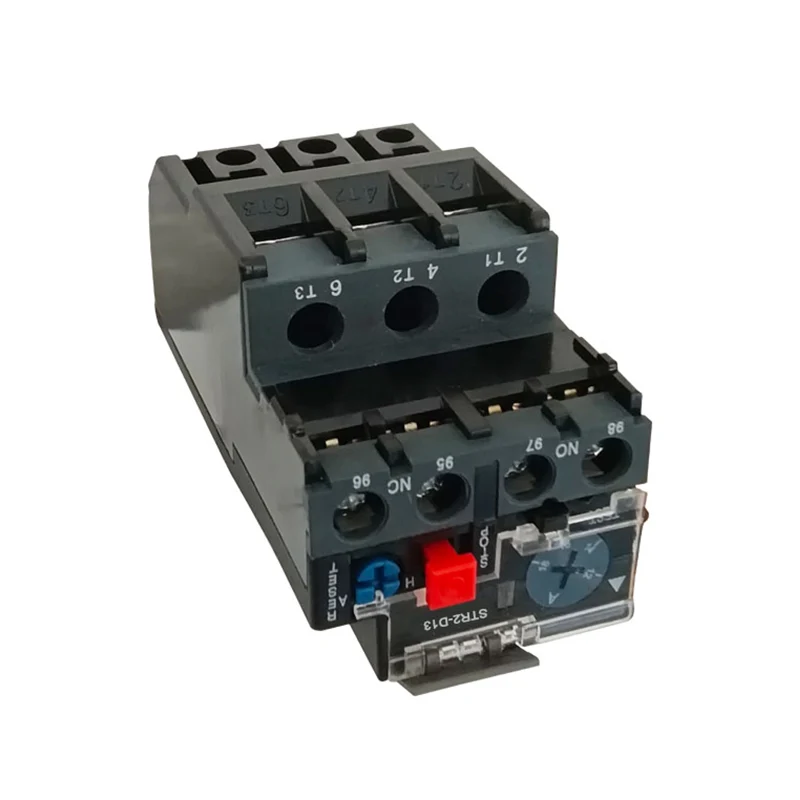

STR2-D13 thermisch relais

STR2-D13 thermisch relais is het gebruik van stroom door de warmte die wordt gegenereerd door het thermische element, zodat er verschillende expanscoëfficiënten zijn van de bimetallische plaatvervorming, wanneer de vervorming een bepaalde afstand bereikt, om de werking van de verbindingsstang te bevorderen, zodat het controlecircuit wordt losgekoppeld, om de overbelasting van de motor te bereiken. Als een overbelastingsbeveiligingselement van de motor heeft Str2-D13 thermisch relais de voordelen van kleine omvang, eenvoudige structuur en lage kosten.

Model:STR2-D13

Stuur onderzoek

Productomschrijving

Specificaties:

Productnaam	Thermische overbelastingsrelais
Model	STR2-D13
Materiaal	Plastic, elektronische componenten
Thermisch contact	1NO+1NC
Thermische opnieuw geraadpleegde stroom	0,1a-25a
Verstelbaar stroombereik (a) instellingsbereik	1A-1.6A
	1.6a-2.5a
	4A-6A
	5.5a-8a
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	Let op het huidige bereik bij plaats de bestelling
ui
Frequentie	660V
TRIPPER -KLAS	50/60Hz
Totale grootte (ongeveer)	7 × 4,5 × 7,5 cm/2.8 "× 1,8 × 2,95" （lwh）
Kleur	Als afbeelding getoond

Belangrijkste technische parameters

Model	Nominale stroom	NEE.	Instellingsbereik (a)	Voor contactor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Samenstelling en structuur

STR2-D13 Thermisch relais bestaat voornamelijk uit verwarmingselement, bimetaal, contacten en een set transmissie- en aanpassingsmechanisme. Onder hen is het verwarmingselement een stuk weerstandsdraad met kleine weerstandswaarde, die in serie in het hoofdcircuit van de motor is verbonden om te worden beschermd; Het bimetaalplaat is gemaakt van twee soorten metalen vellen met verschillende coëfficiënten van thermische expansie die worden overgedragen en tegen elkaar worden geperst, en wanneer de elektrische stroom door het verwarmingselement gaat, wordt de bimetaalplaat gebogen vanwege de warmte.

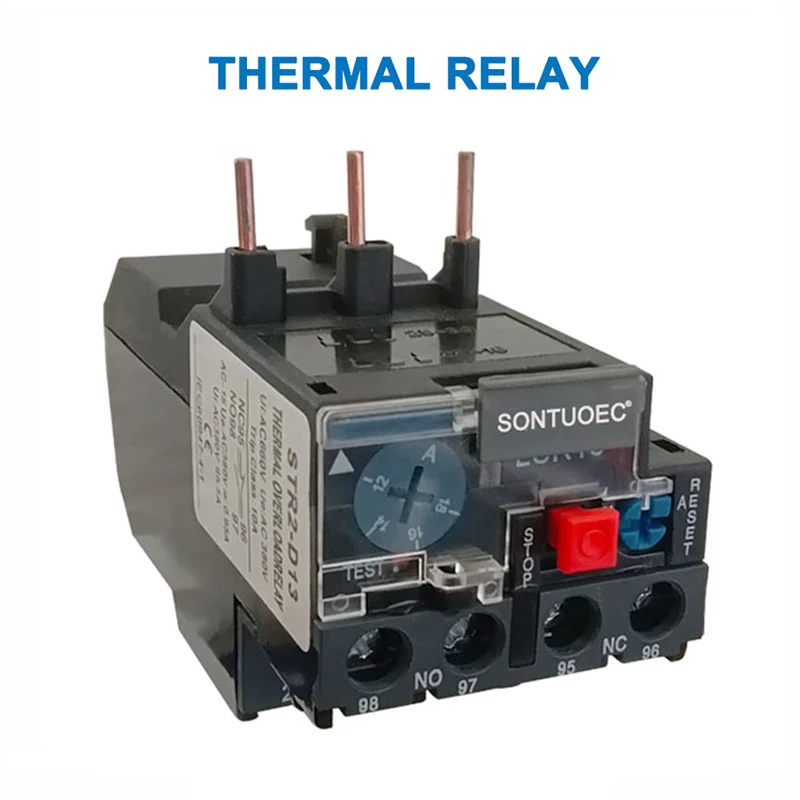

STR2-D13 Thermal Relay

Technische parameters

De belangrijkste technische parameters van STR2-D13 thermische relais omvatten nominale spanning, nominale stroom, nominale frequentie en rectificatiestroombereik. Onder hen verwijst de nominale spanning naar de hoogste spanningswaarde die de STR2-D13 thermische relais normaal kan werken, in het algemeen 220V, 380V, 600V, enz.; De nominale stroom verwijst naar de stroom via het STR2-D13 thermische relais; De nominale frequentie is in het algemeen ontworpen in overeenstemming met de 45-62Hz; Het bereik van de nominale stroom beschrijft de relatie tussen de actietijd van het Str2-D13-thermische relais en het kwadraat van de stroom omgekeerd evenredig onder de voorwaarde van een bepaalde stroom.

Bedrijfskenmerken

De bedrijfskenmerken van een Str2-D13 thermisch relais hangen voornamelijk af van het interne bimetaal- en verwarmingselement. Wanneer de motor overbelast is, neemt de stroom in de wikkeling toe en neemt de stroom door het STR2-D13 thermische relaiselement ook toe, waardoor de bimetaal tot een hogere temperatuur stijgt en in grotere mate buigt, waardoor de verbindingsstaaf in actie wordt geduwd en het besturingscircuit ontkoppelt. Nadat het STR2-D13-thermische relais is geactiveerd, vereist de bimetaal een periode van koeling voordat het kan worden gereset.

Rol en toepassing

STR2-D13 thermische relais worden voornamelijk gebruikt om elektrische motoren te beschermen tegen fouten zoals overbelastingen, fasebreken en onevenwichtige driefasige voedingen. In motorcircuits zijn STR2-D13 thermische relais het meest effectief wanneer ze worden gebruikt in combinatie met stroomonderbrekers met kortsluitbeveiliging. Bovendien kunnen STR2-D13 thermische relais ook worden gebruikt voor overbelastingsbeveiliging van andere elektrische apparatuur of elektrische circuits.

Voorzorgsmaatregelen voor selectie en gebruik

Bij het selecteren van STR2-D13 thermische relais moet een uitgebreide overweging worden gemaakt volgens de nominale stroom van de motor, werkomgeving, startstroom, aard van de belasting en andere factoren. De STR2-D13 thermische relais moet worden geïnstalleerd in een droge, geventileerde, niet-corrosieve gasomgeving en ervoor te zorgen dat de bedrading correct en stevig is.

Tijdens het gebruik van gebruik moet de werkstatus van het STR2-D13-thermische relais regelmatig worden gecontroleerd om de normale werking en veiligheid te waarborgen. Als de motoroverbelasting defect is, moet het Str2-D13-thermische relais handmatig opnieuw worden ingesteld.
