1p+n elektronisch type rcbo

1P+N Elektronisch type RCBOIS Een speciaal type stroomonderbreker dat het elektromagnetische principe gebruikt om de reststroom (lekstroom) in het circuit te detecteren en af te snijden, waardoor elektrische branden en persoonlijke elektrische schokongevallen worden voorkomen. Tegelijkertijd heeft het ook een overstroombeveiligingsfunctie, die de voeding automatisch kan afsnijden wanneer het circuit overbelast of kortgesloten is om de veiligheid van het circuit en de apparatuur te beschermen.

Model:DZ30LE-63

Stuur onderzoek

Productomschrijving

Productnaam	DZ30L-63
Model	Elektronisch type (MCB+RCD)
Pool	1p+n	1p+n
Nominale stroom (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Nominale voorwaardelijke resterende kortsluitstroom	3ka, 4.5ka; 6ka
Standaard	IEC61009-1
Elektro-machanisch uithoudingsvermogen	Meer dan 4000 cycli
Beoordeelde resterende operationele stroom	10 mA, 30 mA, 100 mA, 300MA, 500MA

Werkprincipe

 Reststroomdetectie: wanneer er reststroom in het circuit is, zal de nulsequentiestroomtransformator in de RCBO dit signaal detecteren en omzetten in een elektrisch signaal voor verwerking.

 Signaalverwerking en vergelijking: het gedetecteerde reststroomsignaal wordt versterkt, gefilterd en verwerkt en vervolgens vergeleken met de vooraf ingestelde actiestroomwaarde.

 Tripping -actie: wanneer de reststroom de vooraf ingestelde actiestroomwaarde bereikt of overschrijdt, zal de RCBO het struikelmechanisme activeren om het hoofdcircuitvermogen af te snijden.

Functies en voordelen

 Elektromagnetisch principe: gebruik van elektromagnetisch principe voor reststroomdetectie, wordt het gekenmerkt door hoge gevoeligheid en snelle responssnelheid.

 Multifunctionele bescherming: naast de resterende huidige beschermingsfunctie heeft het ook een overstroombeveiligingsfunctie, die de veiligheid van circuits en apparatuur volledig kan beschermen.

 Veilig en betrouwbaar: RCBO neemt geavanceerde elektronische componenten en releasemechanisme aan, die een hoge betrouwbaarheid en veiligheid heeft.

 Gemakkelijk te installeren en te onderhouden: de structuur van RCBO is redelijk ontworpen, gemakkelijk te installeren en tegelijkertijd gemakkelijk onderhoud en revisie uit te voeren.

Deze 1p+N elektronische type RCBO-functie als combinatie van stroomonderbreker en reststroomapparaat, die de mens beschermen tegen de fout van elektrisch vanwege overstroom, kortsluiting, aardfoutstroom. Het is zelfbeschermend tot een maximale kortsluitstroom 32A of 63A. En voldoen aan standaard IEC/EN 61009.1.

1. Bevestig bescherming tegen aardfout/lekstroom en functie van isolatie

2. Hoge kortsluitstroom is bestand tegen capaciteit

3. Tijdelijk aan terminal- en pin/vork -type busbaraansluiting

4. Uitgerust met vinger -beschermde verbindingsterminals

5. Automatisch ontkoppeling van het circuit wanneer de aardfout/lekstroom optreedt en de nominale gevoeligheid overschrijdt

6. onafhankelijk van de voeding en lijnspanning en vrij van externe interferentie, spanningsschommelingen.

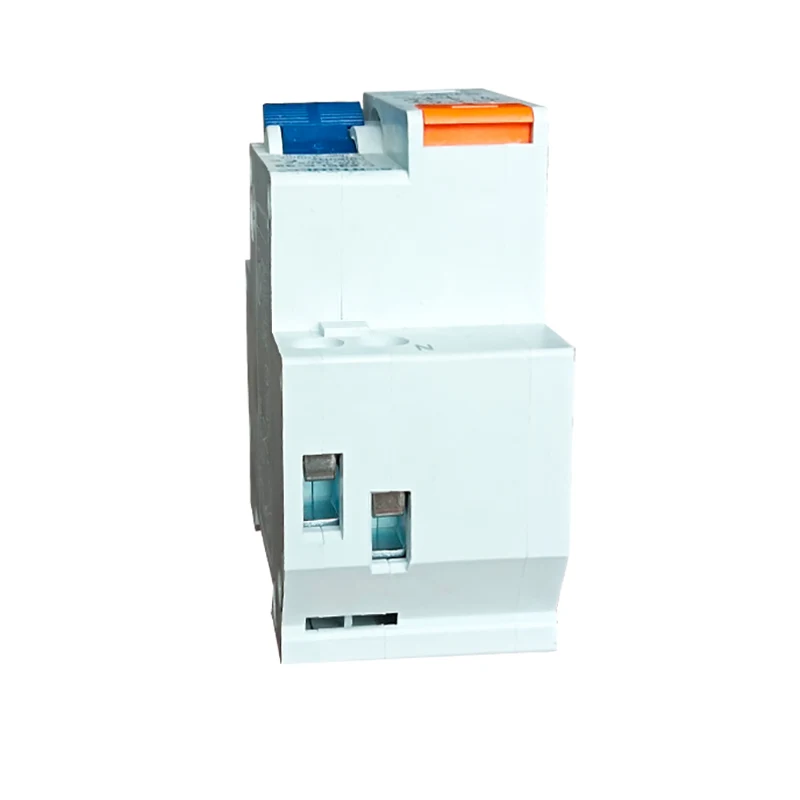

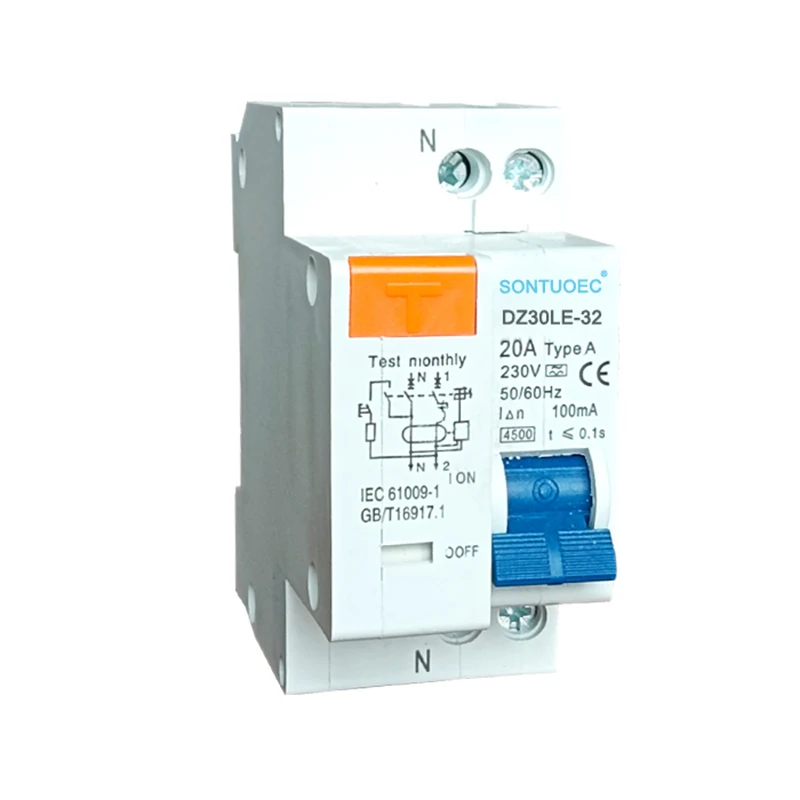

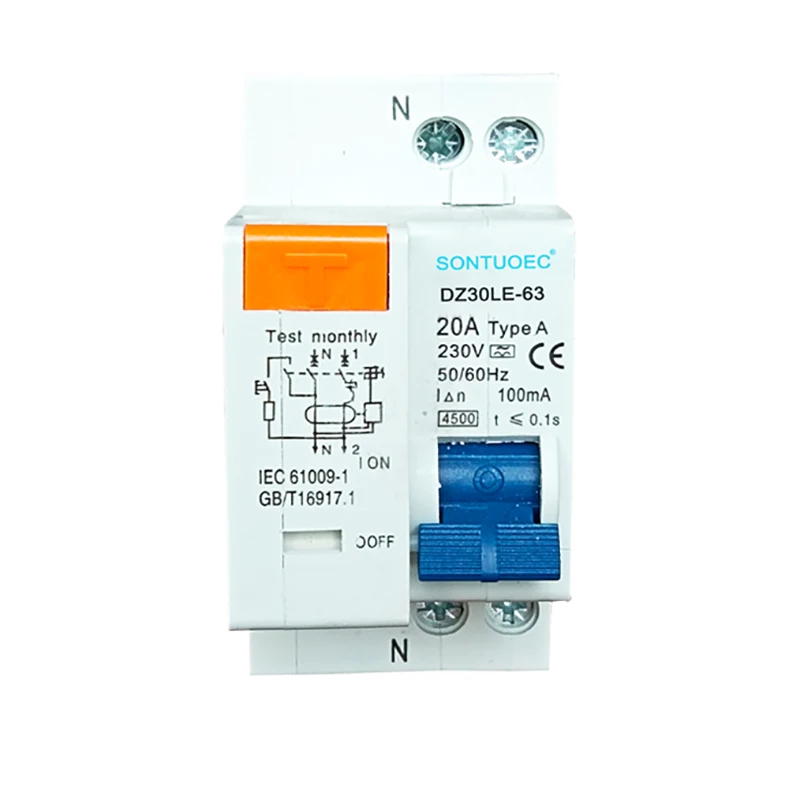

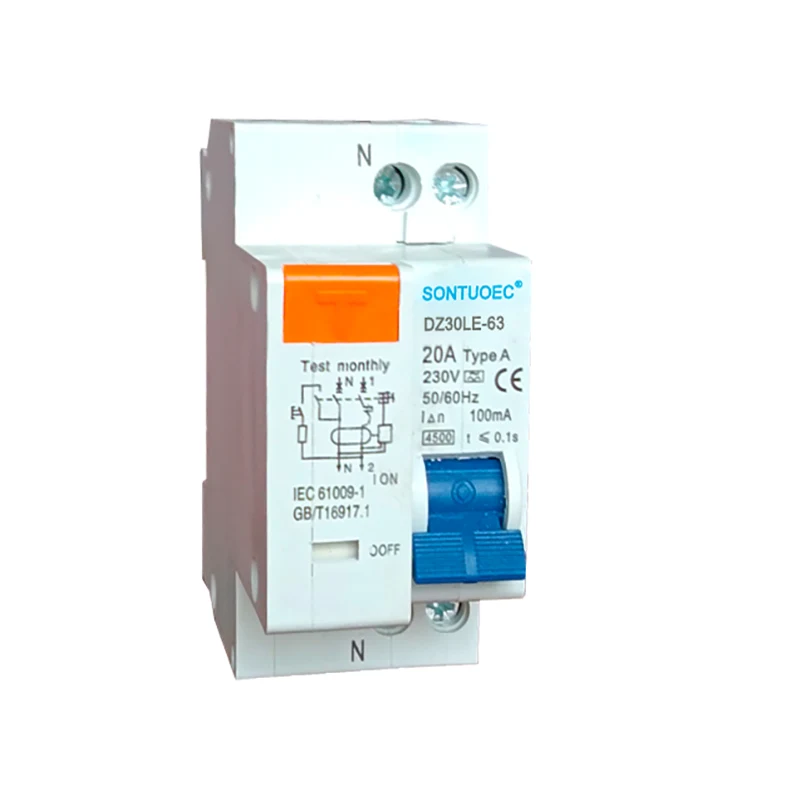

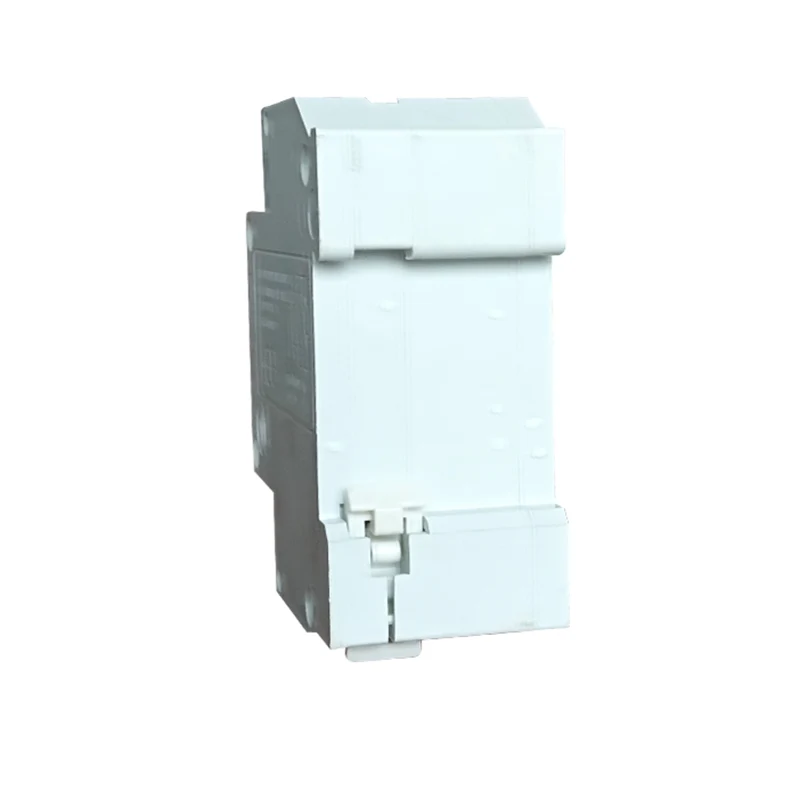

1P+N Electronic Type RCBO
