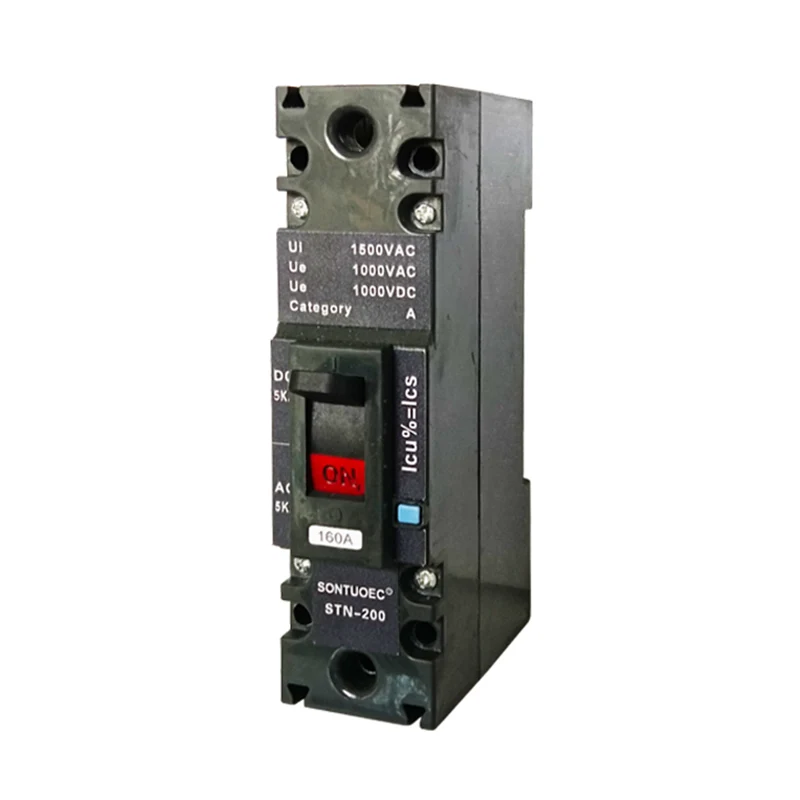

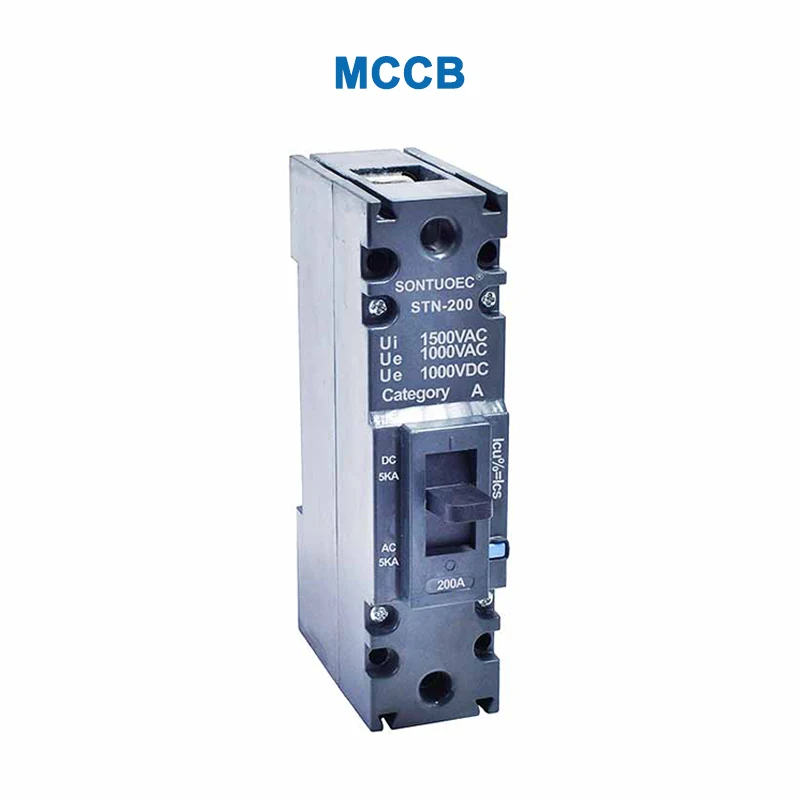

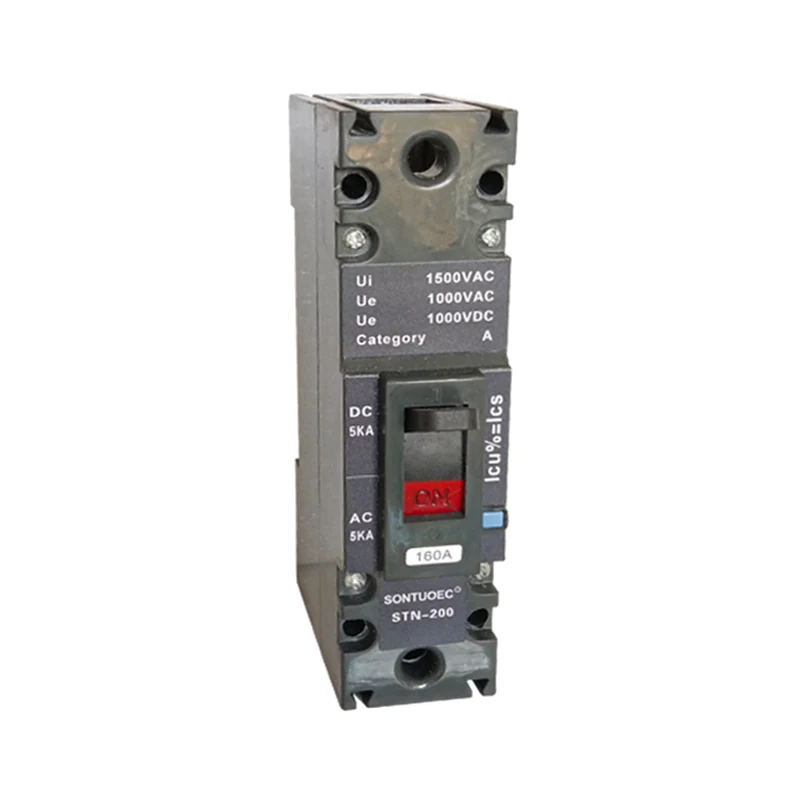

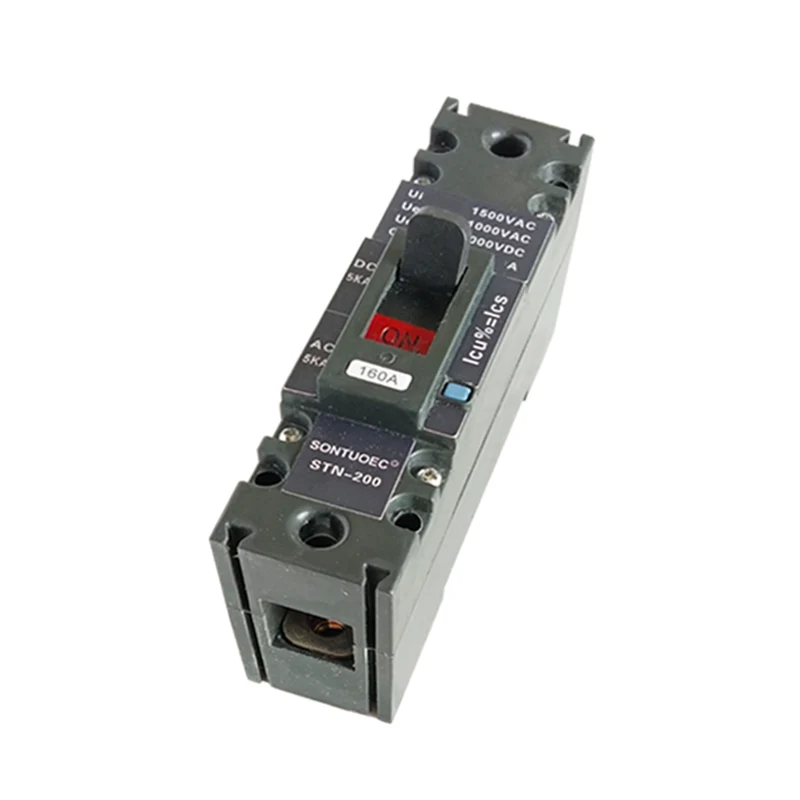

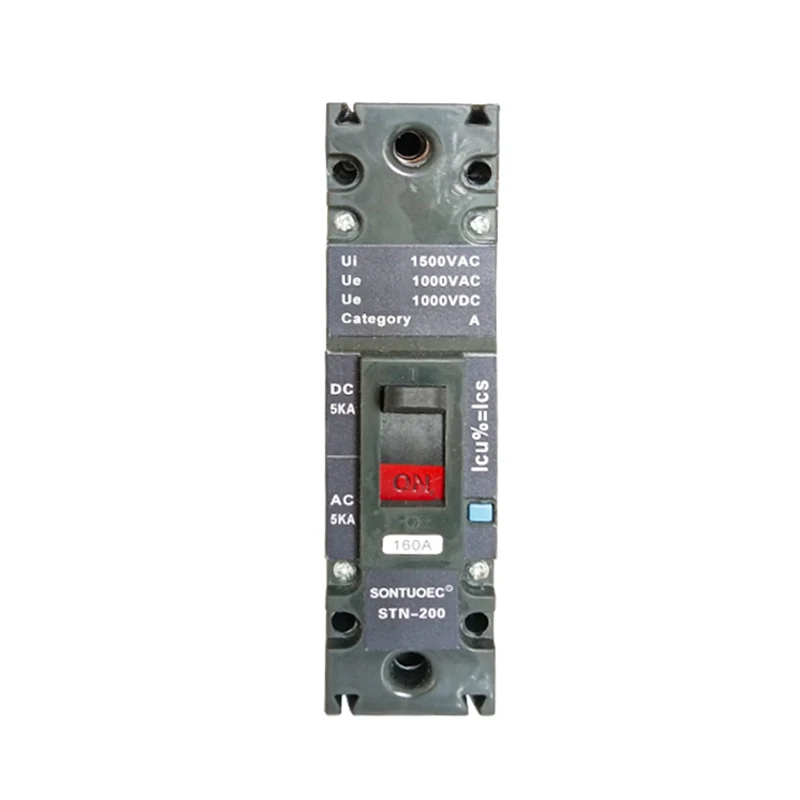

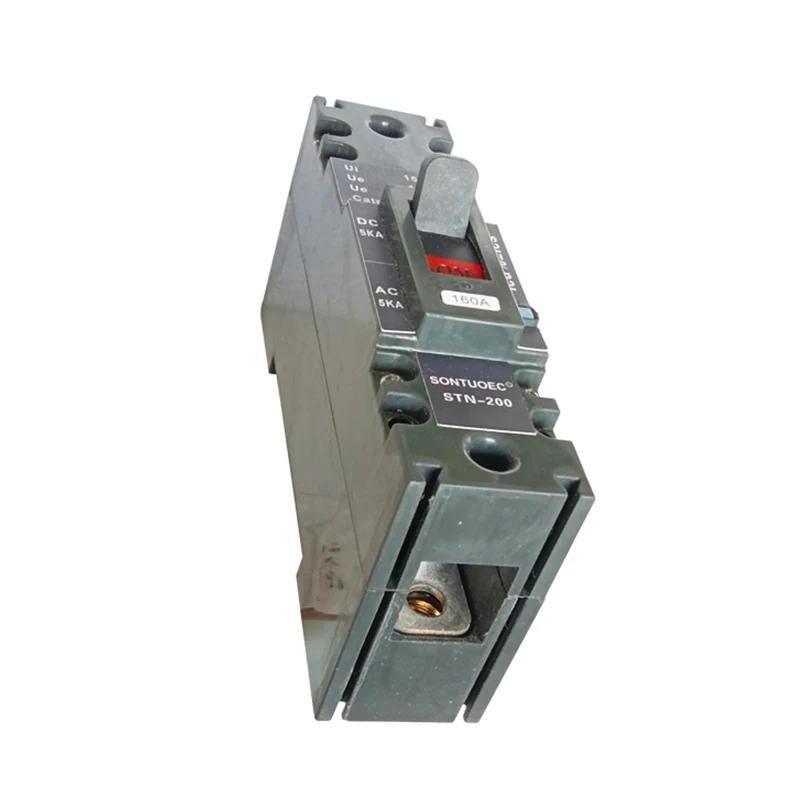

AC/DC gevormde kasstroomonderbreker

De AC/DC-gevormde Case-stroomonderbreker is een elektrische schakelaar met geïntegreerde beveiliging van overbelasting, kortsluitbeveiliging en (in sommige modellen) bescherming van de aardleklekkage. Het is ontworpen met een gevormde behuizing, met een compacte structuur, een hoog beschermingsniveau en een lange levensduur. Wanneer de stroom in het circuit de nominale stroom van de stroomonderbreker overschrijdt of wanneer een kortsluiting optreedt, zal de stroomonderbreker automatisch struikelen en het circuit afsnijdt, waardoor het circuit en de apparatuur worden voorgelegd door overbelasting of kortsluiting.

Model:STN2-100

Stuur onderzoek

Productomschrijving

Model	STN-200
STANDAARD:	IEC 60947-2
Structuur	MCCB
Type	Moulede Case stroomonderbreker
Certificering	CE
Spoelspanning	500V/750V/1000V
Pool	1P
Specificatie	1P: 200a
Oorsprong	Wenzhou Zhanjiang
Productiecapaciteit	2000 -stukken/week
Snelheid	Normale type stroomonderbreker
Installatie	Vast
Polennummer	1
Functie	Conventionai -stroomonderbreker, Bescherming van de stroombreiding, bescherming, Overstroombeveiliging
Standaard	IEC 60947-2 GB14048.2
In	16,32,63,100,125,150,175.200A
Ultinate Breaking Capaciteit (KA) LCS 100%	AC: 100KA (220/240V); 50KA (380/415V); 30KA (440/460V); 20Ka (480/500V); 15Ka (600V); 10Ka (800V); 5KA (1000V); DC: 100KA (125V); 50KA (250V); 15ka (500V); 10Ka (800V); 5KA (1000V).
Transportpakket	Binnenkast/doos
Handelsmerk	Sontuoec, WZSTEC
HS -code	8536200000

Werkingsprincipe

Het werkingsprincipe van AC/DC -gevormde Case -stroomonderbreker is gebaseerd op de thermische en elektromagnetische effecten van stroom. Wanneer de stroom in het circuit de nominale waarde van de stroomonderbreker overschrijdt, zal de bimetaal in de stroomonderbreker worden gebogen door warmte, die het reismechanisme activering zal activeren om het circuit af te snijden. Tegelijkertijd is de stroomonderbreker ook uitgerust met een elektromagnetisch afgifteapparaat, wanneer er een kortsluitstroom in het circuit is, werkt het elektromagnetische afgifteapparaat snel om het circuit af te snijden. Bovendien zijn sommige modellen van stroomonderbrekers ook uitgerust met lekbescherming, wanneer de lekstroom wordt gedetecteerd, zal deze ook automatisch het circuit afgesneden.

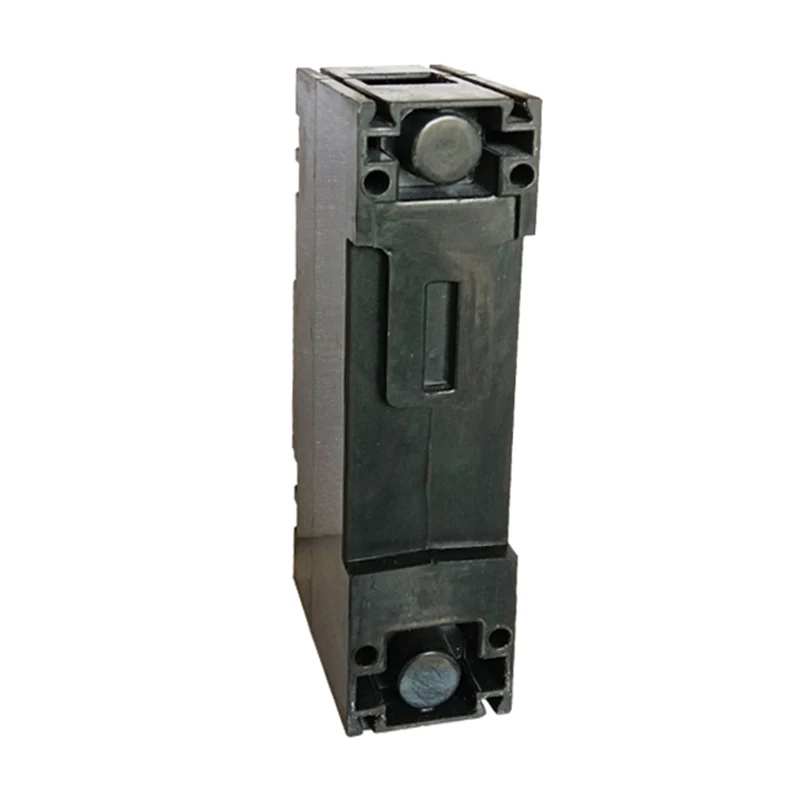

AC/DC Moulded Case Circuit Breaker

Hoofdkenmerken

Hoge gevoeligheid en snelle respons: AC/DC -gevormde kasstroomonderbreker kan snel foutstromen in het circuit detecteren en het circuit in een zeer korte tijd afsnijden, waardoor de veiligheid van het circuit en de apparatuur wordt beschermd.

Meerdere beveiligingsfuncties: de stroomonderbreker integreert meerdere beveiligingsfuncties zoals overbelastingsbeveiliging, kortsluitbescherming en (in sommige modellen) lekkagebescherming, die kan voldoen aan de beschermingsbehoeften van verschillende circuits.

Compacte structuur en hoog beschermingsniveau: gevormde case -ontwerp, compacte structuur en hoog beschermingsniveau, in staat om harde omgevingscondities te weerstaan, zoals vocht, stof, enz.

Eenvoudig te installeren en te onderhouden: stroomonderbrekers nemen meestal plug-and-play-ontwerp toe, wat gemakkelijk te installeren en te ontmantelen is. Ondertussen maakt de eenvoudige interne structuur het gemakkelijk te onderhouden en te herzien.

Toepassingscapaciteit

AC/DC -gevormde Case -stroomonderbreker wordt veel gebruikt op plaatsen waar elektrische bescherming vereist is, zoals huizen, kantoren, fabrieken, ziekenhuizen, enzovoort. Vooral op plaatsen waar zowel AC- als DC -circuits moeten worden beschermd, zoals zonne -energiesystemen, energieopslagsystemen, laadstapels, enz., Wordt de stroomonderbreker van AC/DC gevormde kast breder gebruikt.
