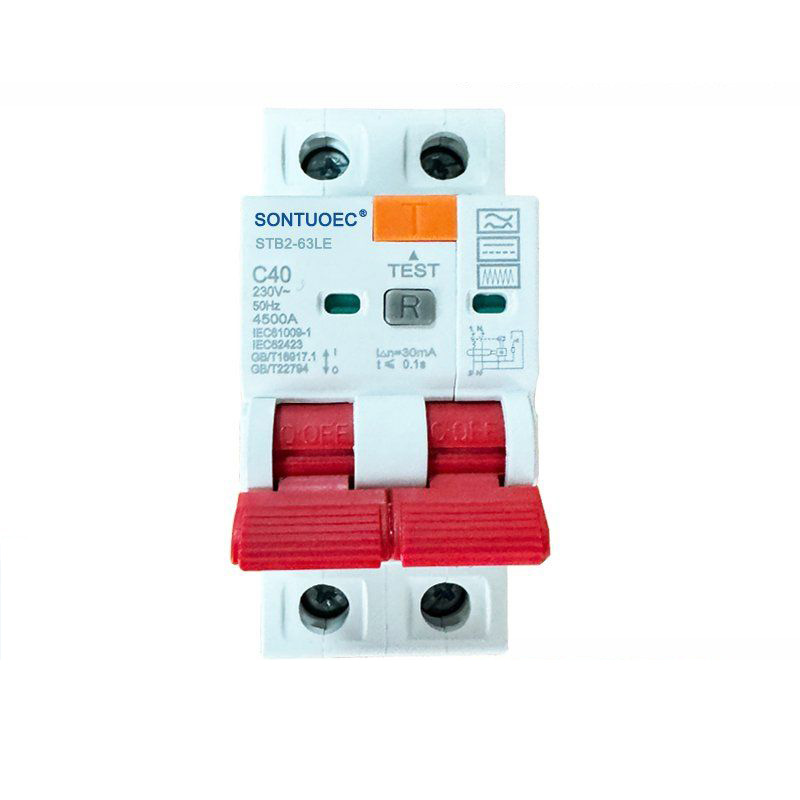

2p rcbo een type

2P RCBO Een type is een twee resterende stroomonderbreker met overstroombeveiliging (reststroomonderbreker met overbelastingsbeveiliging), het kan het aan-uit van de brandlijn 2p (L1) en de nullijn (N); en 4p (L1, L2, L3) en de Zero Line (N) op dezelfde tijd regelen. Een type 'verwijst meestal naar een specifiek type of specificatie van de stroomonderbreker, die de bedrijfskenmerken, nominale stroom, nominale spanning en andere parameters van de stroomonderbreker kan omvatten.

Model:STB2-63LE

Stuur onderzoek

Productomschrijving

	Standaard	Eenheid	IEC/EN 61009-1
Elektrisch functies	Modus		Elektronisch type
	Type (golfvorm van de aarde lekkage waargenomen)		En, en
	Thermo-magnetische afgifte kenmerk		B, C, D
	Nominale stroom LN	A	6,10,16,20,25,32,40; 63,80a
	Palen	P	1p+n, 3p+n
	Nominale spanning ue	V	AC 230, 400
	Nominale gevoeligheid i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Rated Restal Making and Breaking Capaciteit l △ m	A	500
	Nominale kortsluitcapaciteit ICN	A	6000
	Breektijd onder i △ n n	S	≤0,1
	Nominale frequentie	Hz	50/60
	Nominale impulsweithstand spanning (1.2/50) uimp	V	4000
	Diëlektrische testspanning bij ind.freq voor 1 minuten	kv	2
	Isolatiespanning UI	V	250
	Vervuiling		2
Mechanisch functies	Elektrisch leven		4000
	Mechanisch leven		10000
	Foutstroomindicator		JA
	Bescherming van bescherming		IP20
	Omgevingstemperatuur (met dagelijkse gemiddelde ≤35ºC)	ºC	-5 ~+40 (speciale applicatie raadpleegt u Temperatuurcompensatiecorrectie)
	Opslagtemperatuur	ºC	-25 ~+70
Installatie	Type eindaansluiting		Kabel/pin-type busbar/u-type buspar
	Terminale grootte boven/onderaan voor kabel	mm2	25
	Terminale grootte boven/onderaan voor kabel	AWG	18-5
	Terminale grootte boven/onderaan voor buspar	mm2	25
	Terminale grootte boven/onderaan voor buspar	AWG	18-3
	Montage		Op DIN Rail EN 60715 (35 mm) op middel van middelen van snel clipapparaat
	Verbinding		Van top

Hoofdfuncties en parameters

Actie -eigenschappen: 2P RCBO Een type heeft een resterende stroombeveiligingsfunctie, wanneer de reststroom (d.w.z. lekstroom) in het circuit een vooraf ingestelde waarde bereikt, de stroomonderbreker zal snel werken om het circuit af te snijden om elektrische schokongevallen en elektrische branden te voorkomen.

Nominale stroom: afhankelijk van het specifieke model en de specificaties, kan het nominale stroombereik van 2p rcbo een type variëren, maar omvat meestal een breed scala aan specificaties zoals 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a, enzovoort.

Nominale spanning: de 2P RCBO A Type wordt meestal beoordeeld bij 240V AC voor binnenlandse en commerciële elektrische omgevingen.

Nominale frequentie: de nominale frequentie van deze stroomonderbreker is meestal 50/60Hz, die overeenkomt met de frequentie van stroomvoorziening in de meeste landen en regio's.

Nominale kortsluitcapaciteit: de 2P RCBO A Type heeft een hoog gewaardeerde kortsluitcapaciteit, zoals 6KA of 10KA, die in staat is om grote stroomschokken te weerstaan zonder schade in het geval van een kortsluitfout.

Lekkage Actie Current: de lekkage -actiestroom van deze stroomonderbreker is meestal 30 mA of minder, die voldoet aan de vereisten van de International Electrotechnical Commission (IEC) en relevante nationale normen, en kan de persoonlijke veiligheid effectief beschermen.

RCBO wordt voornamelijk gebruikt in AC 50Hz (60Hz), nominale spanning 230/400V, nominale stroom 6a tot 40a lage spanningsaansluitverdelingssysteem. RCBO is gelijk aan MCB+RCD -functie; Het wordt gebruikt voor elektrische schokbescherming en menselijke indirecte contactbescherming, bescherming van elektrische apparatuur wanneer het menselijk lichaam elektriciteit of de lekstroom van het elektrisch netwerk aanraakt, de geschoolde waarde overschrijdt, en over belasting en kortsluitbeveiliging; Het kan ook een niet-frequentie-operator zijn in het circuit, wild gebruikt in het residentiële en commerciële district. Het voldoet aan de standaard van IEC61009-1.

Toepassing en installatie

Toepassing: 2P RCBO Een type is geschikt voor de bescherming van stroomverdelingscircuits die gelijktijdige controle van zowel brand- als nul draden vereisen, zoals verlichting, stopcontacten, airconditioning en andere circuits in huishoudelijke, commerciële, industriële en andere plaatsen.

Installatie: de stroomonderbreker neemt meestal symmetrische din-rail montage of paneelmontage aan, wat handig is voor snelle installatie en verwijdering in distributiebox of distributiekast.

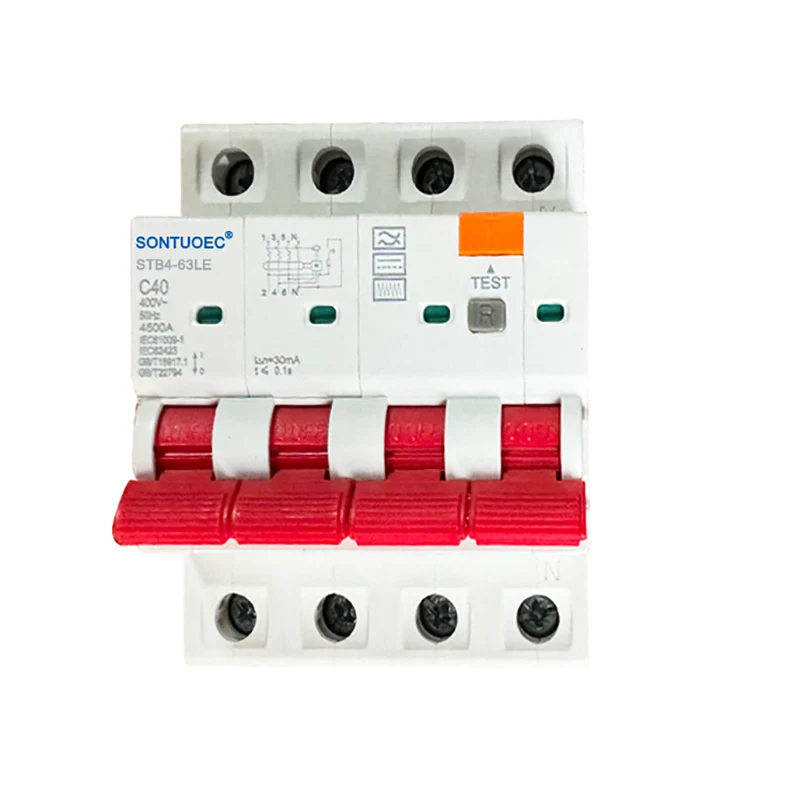

Bedrading: 4P RCBO Een type is flexibel in bedrading en kan worden aangesloten op driefasige drie-draads, driefasige vierdraads of eenfase circuits. Zorg er bij de bedrading voor dat de brand-, nul- en aardedraden correct zijn verbonden om het risico op elektrische schokken en elektrische brand te voorkomen.

2P RCBO A Type
