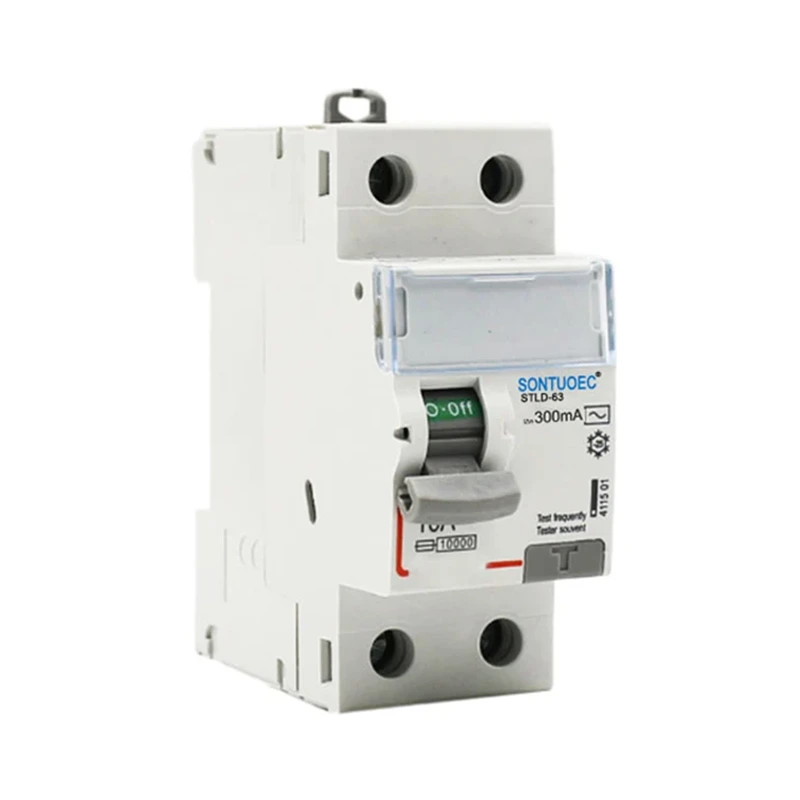

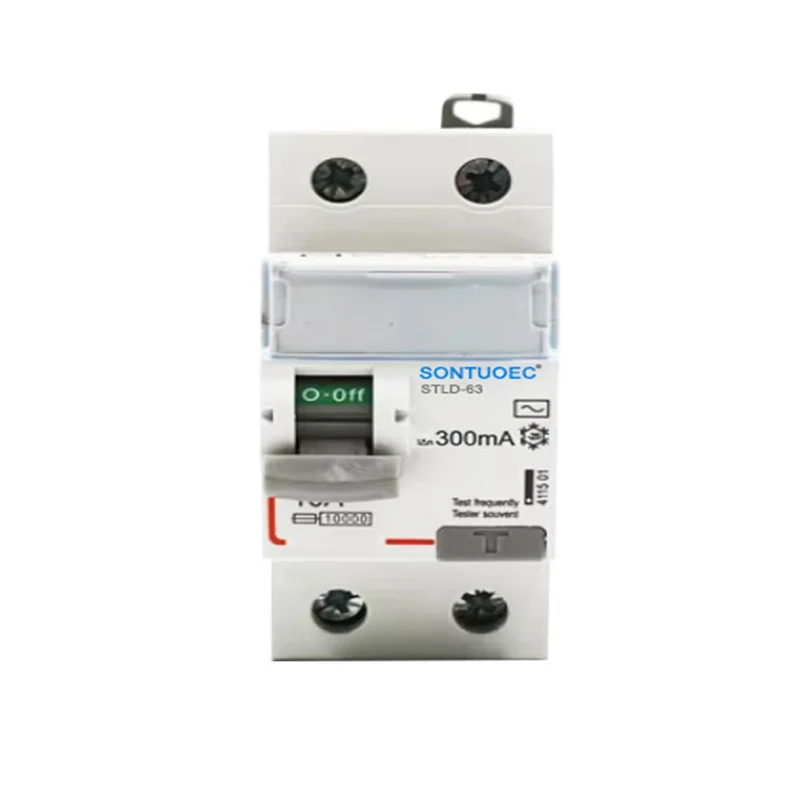

2P 63A/30MA RCD AC Type

Het operationele principe van het 2p 63A/30MA RCD AC -type is gebaseerd op de resterende stroomtransformator. Wanneer een onevenwichtige stroom (d.w.z. lekkage) optreedt in een elektrisch systeem, detecteert de reststroomtransformator deze onevenwichtige stroom en genereert een magnetische flux die evenredig is aan de lekstroom. Deze magnetische flux activeert het interne afgifte -mechanisme van de RCD, waardoor de RCD de voeding snel afsnijdt.

Stuur onderzoek

Productomschrijving

Model:	Elektro-magnetisch type; Elektronisch type
STANDAARD	IEC 61008-1
Resterende huidige kenmerken:	En, en

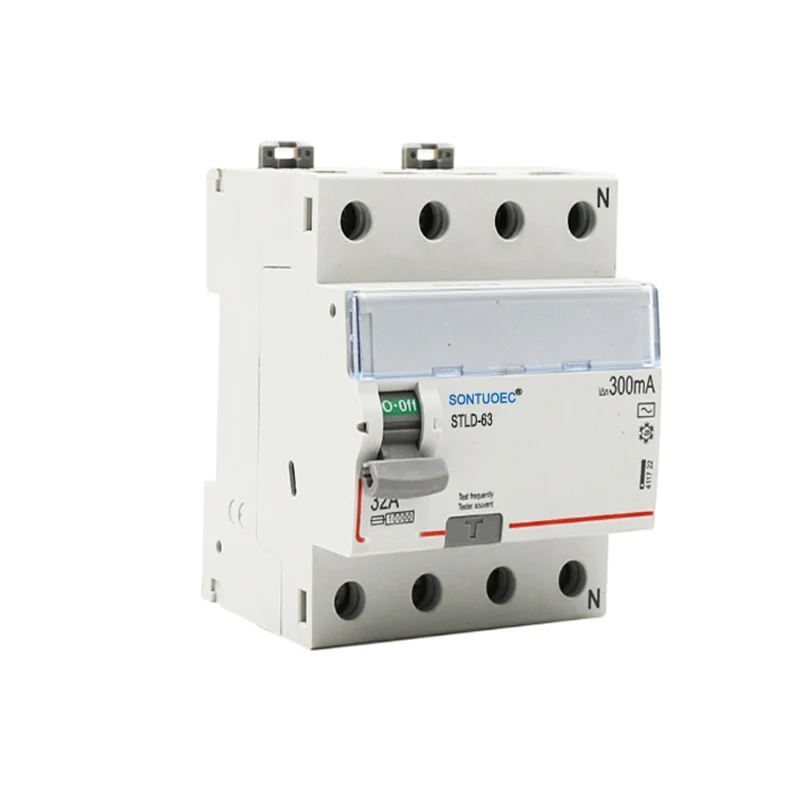

Paalnr.:	2p, 4p
Nominale stroom:	16a, 25a, 32a, 40a, 63a;
Nominale spanning:	230/400V AC
Nominale frequentie:	50/60Hz
Rated Residual Operational Stroom IAN:	10 mA, 30 mA, 100 mA, 300MA, 500MA
Rated Rest Resterende niet-operationele stroom I ANO:	≤0,5iδn
Nominale voorwaardelijke kortsluitstroom Current Inc:	6000A
Nominale voorwaardelijke rest kortsluiting huidige iδc:	6000A
TRIPPENDE DUUR:	Onmiddellijke trippen ≤0,1sec
Reststruikbare stroombereik:	0,5iAn ~ iΔN
Elektromechanisch uithoudingsvermogen:	4000 cycli
Bevestigingskoppel:	2.0 nm
Verbindingsterminal:	Schroefaansluitpilaarterminal met klem

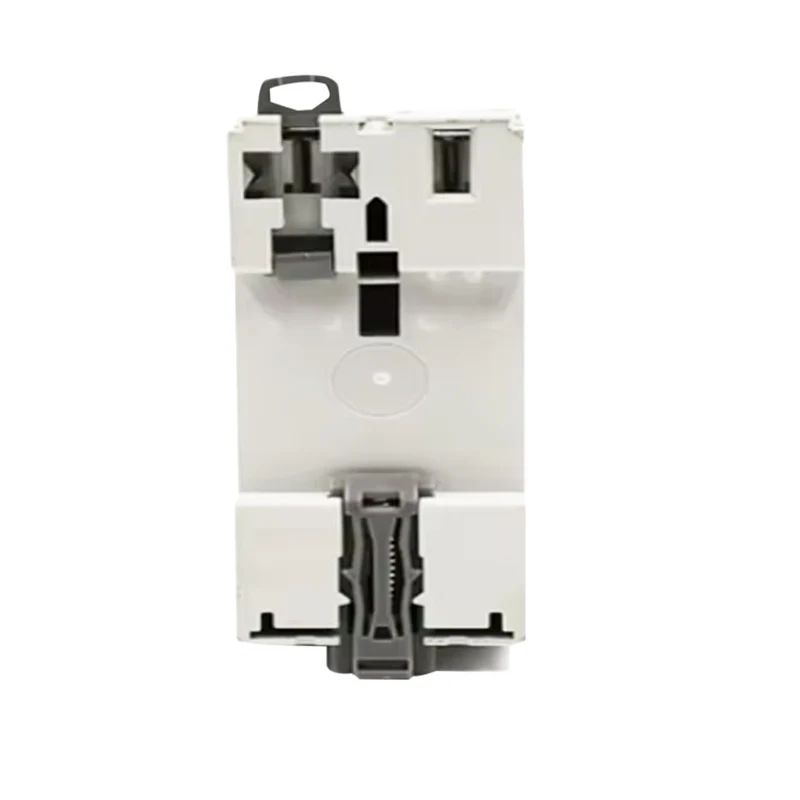

Installatie:	35 mm din rail montage

Basisconcept

 2p: geeft aan dat deze RCD (reststroomapparaat) een bipolaire schakelaar is, d.w.z. het kan het aandeel van twee lijnen tegelijkertijd regelen. Dit ontwerp wordt meestal gebruikt waar zowel fase- als nullijnen tegelijkertijd moeten worden afgesneden om ervoor te zorgen dat het circuit volledig kan worden afgesneden in het geval van een lekkage of fout, waardoor veiligheidsongevallen zoals elektrocutie of elektrische branden worden voorkomen.

 63A: geeft aan dat de RCD is beoordeeld bij 63 ampère. De nominale stroom is de maximale stroomwaarde die de RCD continu kan dragen zonder oververhitting of schade te veroorzaken. In praktische toepassingen moet de juiste nominale stroom worden geselecteerd op basis van de belasting van het elektrische systeem.

 30MA: geeft aan dat de lekkage -actiestroom van deze RCD 30 Ma is. De lekkage -actiestroom is de minimale stroomwaarde waarbij de RCD lekstroom detecteert en een actie activeert. Wanneer de lekstroom in het elektrische systeem deze waarde overschrijdt, zal de RCD snel de voeding afsnijden om de persoonlijke veiligheid te beschermen en ongevallen zoals elektrische branden te voorkomen.

 RCD: reststroomapparaat is een elektrisch veiligheidsapparaat dat wordt gebruikt om reststroom (d.w.z. lekstroom) in een elektrisch systeem te detecteren en de voeding af te snijden. Het wordt veel gebruikt in verschillende elektrische systemen met een laag spanning om uitgebreide bescherming te bieden voor elektrische apparatuur en personeel.

 AC -type: geeft aan dat deze RCD geschikt is voor wisselstroomsystemen (AC). Alternatieve stroom (AC) is een veel voorkomende manier om elektriciteit over te dragen en wordt gekenmerkt door periodieke veranderingen in de spanningsrichting en stroom in vergelijking met directe stroom (DC). Daarom moet bij het selecteren van een RCD het juiste model worden gekozen op basis van het type elektrische systeem (AC of DC).

1. Bevestig bescherming tegen aardfout/lekstroom en functie van isolatie

2. Hoge kortsluitstroom is bestand tegen capaciteit

3. Tijdelijk aan terminal- en pin/vork -type busbaraansluiting

4. Uitgerust met vinger -beschermde verbindingsterminals

5. Automatisch ontkoppeling van het circuit wanneer de aardfout/lekstroom optreedt en de nominale gevoeligheid overschrijdt

6. onafhankelijk van de voeding en lijnspanning en vrij van externe interferentie, spanningsschommelingen. ---------- Big Size verbindingsdraad (35 mm verbindingskabel)
